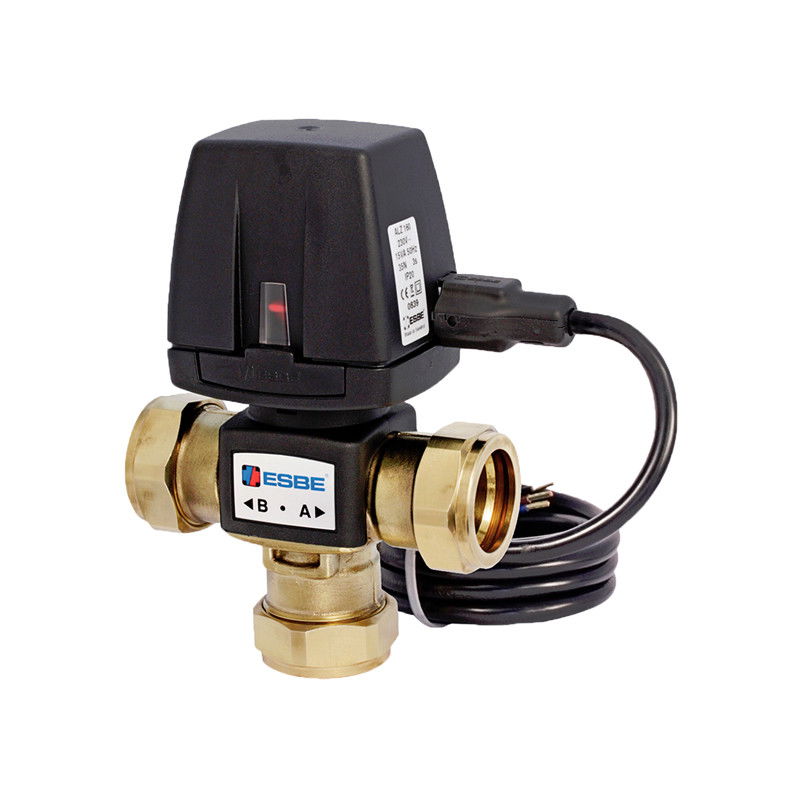

Vana cu 3 cai de comutatie/derivatie ESBE VZC263-28

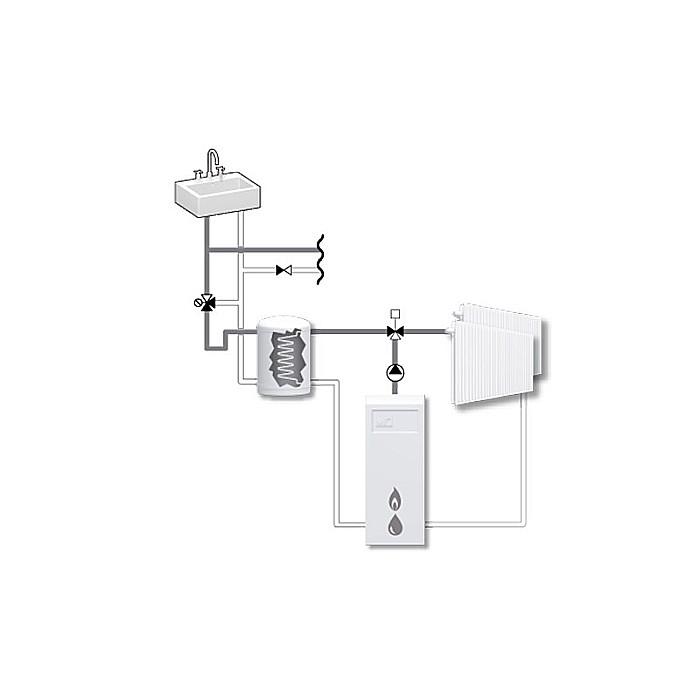

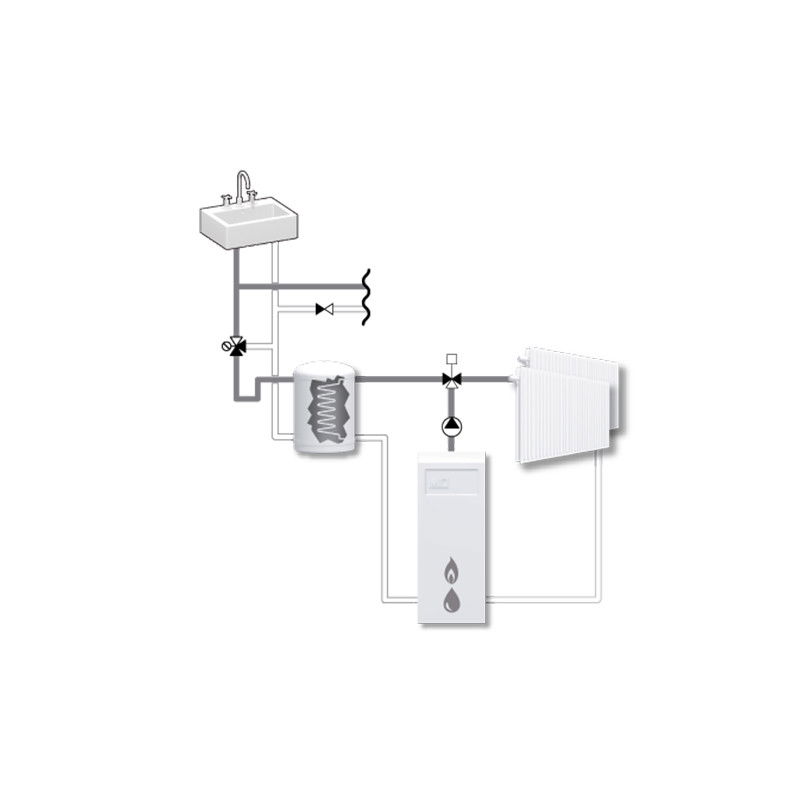

Seria VZC de ventile (vane) de comutatie/derivatie este destinata a fi utilizata in aplicatii ca: pompe de caldura, incalzire prin pardoseala, control de zona, ventilo-convectoare sisteme solare. Ventilele VZC sunt fabricate din alama DZR si sunt capabile sa schimbe rapid directia de curgere intre cele doua circuite. Portul permanent deschis este AB (in partea inferioara), sub actiunea servomotorului, ventilul comuta de pe portul A pe portul B si invers. Dotat cu microprocesor cu functie anti-gripare ce actioneaza automat motorul dupa fiecare saptamâna intreaga de stationare. Doar pentru circuite inchise.

Detalii tehnice ESBE VZC263-28

• Material corp ventil: alama DZR (rezistenta la dezincare) CW 602N
• Parti interne de conectare: otel inoxidabil SS2346, O-ring din EPDM
• Tensiune alimentare: 230Vca, 15VA
• Capacitate contact auxiliar: 2(1)A/250Vca (doar la modelele echipate)
• Protectie: tip IP20, clasa II
• Racord electric: mufa Molex cu cablu de conectare detasabil de 1,6m
• Semnal control: on/off, 2 fire conectate permanent, al 3-lea primeste semnal control de la un contact intrerupator
• Timp comutare intre A si B: 3 secunde
• Temperatura mediu de lucru: +5…+95°C permanent, +110°C temporar
• Presiune de lucru: maximum 6 bar
• Presiunea diferentiala intre A si B:
  • max 0,8 bar, cand pompa impinge in portul AB
  • max 0,5 bar, cand pompa trage din portul AB
• Scurgeri: 0% (etans)
• Indicare pozitie lucru: indicator rosu ce culiseaza pe verticala
• Montare servomotor: prin apasarea butonului de cuplare/decuplare
• Producator: ESBE, fabricat in Suedia

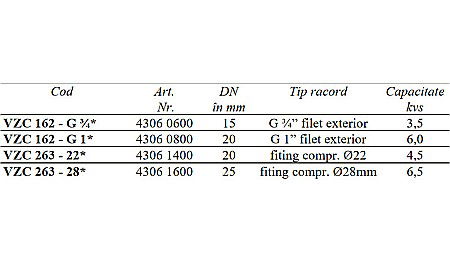

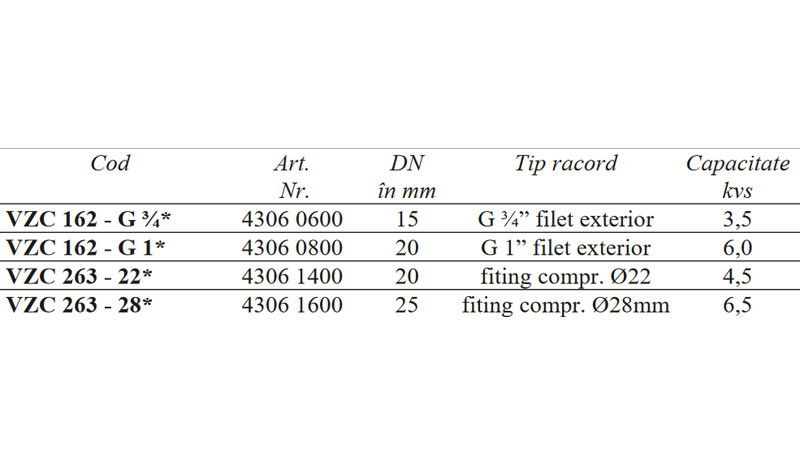

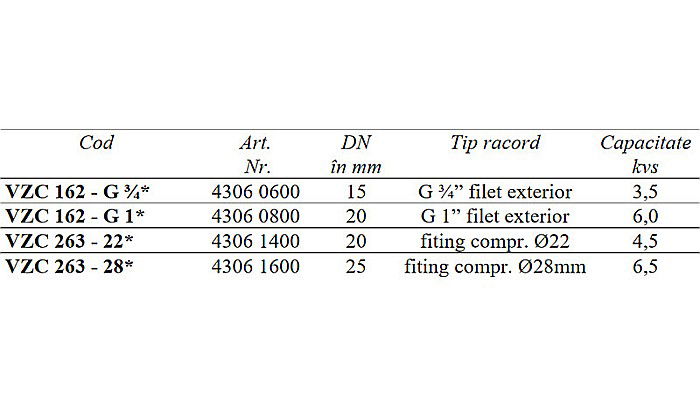

Specificatii tehnice

• Cod: VZC263-28
• DN: 25 mm
• Capacitate: 6,5 kvs
• Racord: fiting compresiune 28 mm
