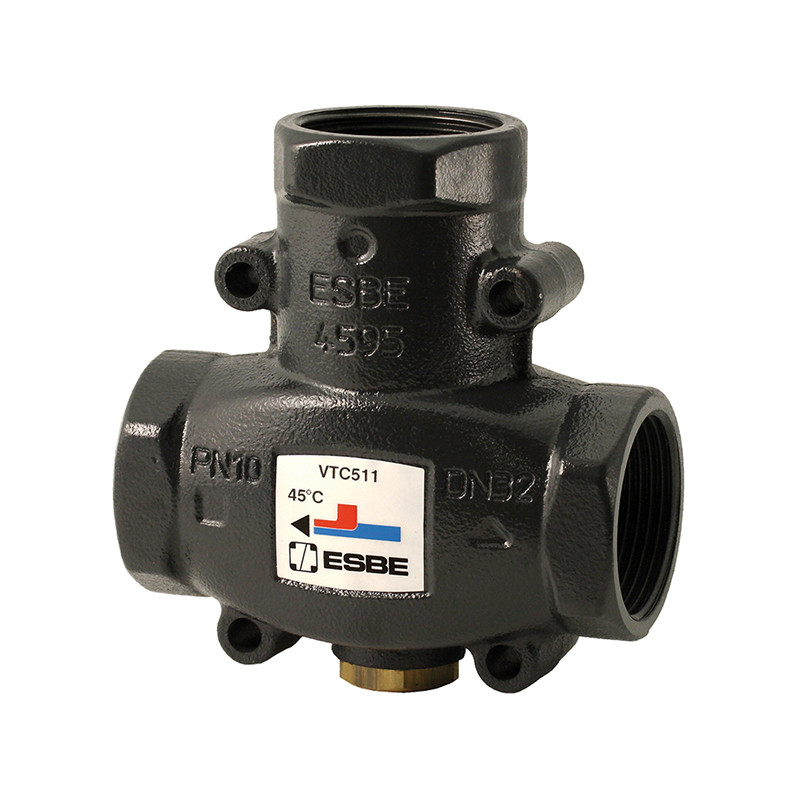

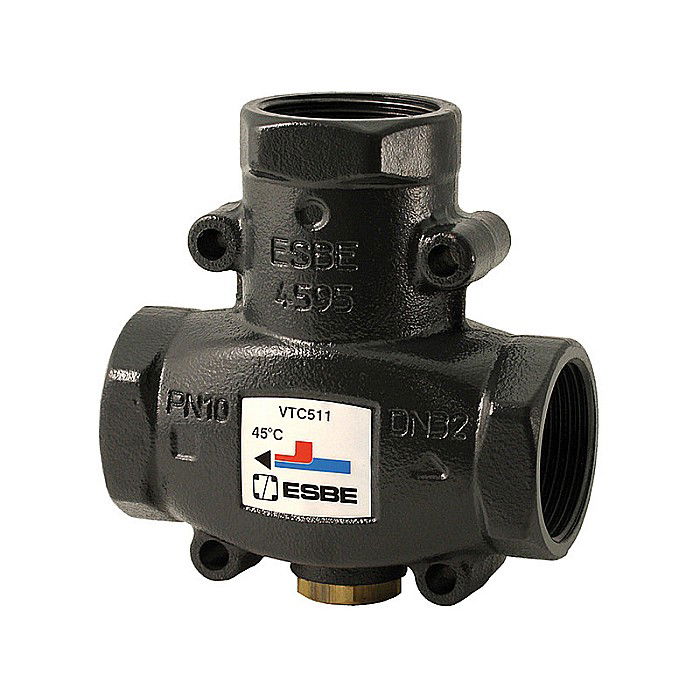

Vana de amestec pentru cazane pe lemn ESBE VTC511

VTC510 este un ventil termic de amestec pentru alimentarea returului cazanelor pe combustibil solid, destinat sa asigure protectia la temperaturi prea scazute. Mentinerea unei temperaturi inalte stabile pe retur permite un nivel inalt de eficienta, reducand formarea gudronului, coroziunea si crescand durata de viata a cazanului. Ventilele sunt compacte si usor de instalat. Seria este disponibila cu filet interior sau cu filet exterior.

Functionare ventil termic de amestec ESBE VTC511-25/50

Ventilul termic de amestec, este destinat a asigura reglajul pe doua porturi si nu necesita ventil de echilibrare pe bypass. VTC500 contine un element sensibil de reglaj care deschide progresiv portul A (returul instalatiei) pentru a realiza amestec cu bypass-ul, mentinand temperatura setata pe portul de amestec spre returul cazanului; la depasirea cu 10°C a temperaturii setate, ventilul va inchide complet bypass-ul si va deschide complet returul instalatiei, asigurand astfel circulatia apei doar prin instalatie.

Detalii tehnice generale ESBE VTC511-25/50

• Mediu de lucru: apa, apa/glicol max 50%, apa cu componente absorbante de oxigen
• Temperatura mediu lucru: 0... +100°C
• Temperatura deschidere: 50°C, 55°C, 60°C, 65°C si 70°C functie de model; termostatele pot fi schimbate fara demontarea ventilului din instalatie
• Presiune diferentiala
  • max. 1 bar (100kPa) pe portul de amestec
  • max. 0,3bar (30kPa) intre porturile A si B
• Scurgeri: portul A-AB max. 1%, portul B-AB max 3% din kvs
• Norme de fabricatie: PED97/23/EC art 3.3 A
• utoritate reglare: 100 (kv / kv min)
• Materiale constructive: fonta nodulara EN-JS 1050
• Racorduri conectare: filet interior conform ISO7/1 sau filet exterior conform ISO228/1
• Presiune statica maxima: 10 bar (1000kPa)

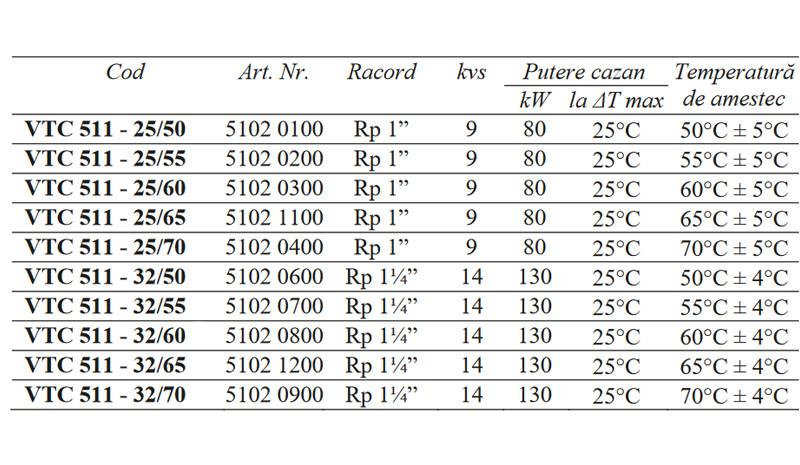

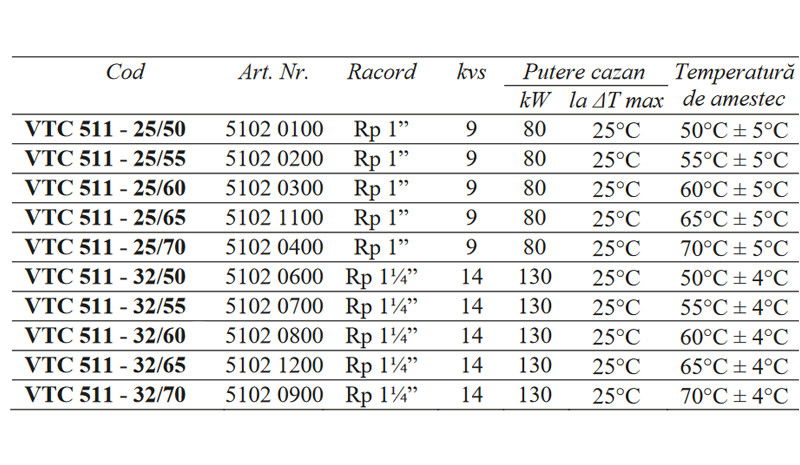

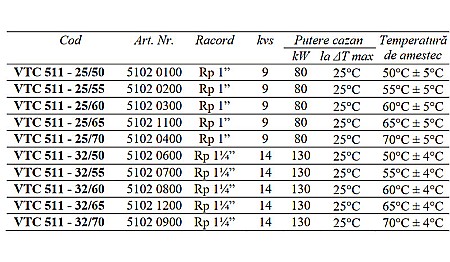

• Capacitate reglare: conform tabelului, valorile din tabel sunt calculate la ΔT=25ºC si o cadere de presiune ΔP= 15kPa
• Capacitate maxima: pentru cazane de maximum 150kW calculat la ΔT 25°C
• Service si intretinere: ventilul nu necesita operatiuni specifice de intretinere
• NOTA: pentru puteri ale cazanului mai mari de 150kW, se pot folosi servoregulatoare CRA211 cu ventile de amestec cu 3 cai filetate VRG131 sau cu flanse 3F
• Producator: ESBE AB, fabricat in Suedia

Detalii tehnice specifice ESBE VTC511

Specificatii tehnice

• Cod: VTC511-25/50
• Racord: 1" FI
• Kvs: 9
• Putere cazan: 80 kW la ΔT max 25°C
• Temperatura de amestec: 50°C ± 5°C
