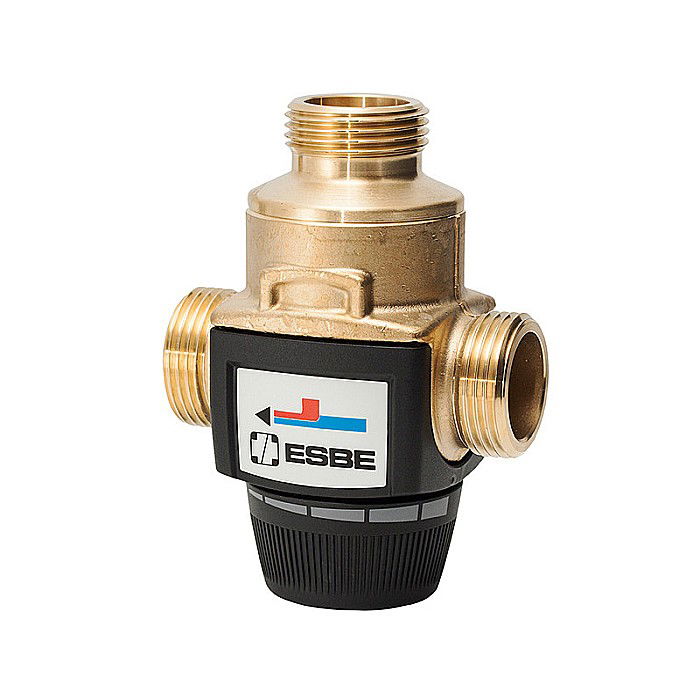

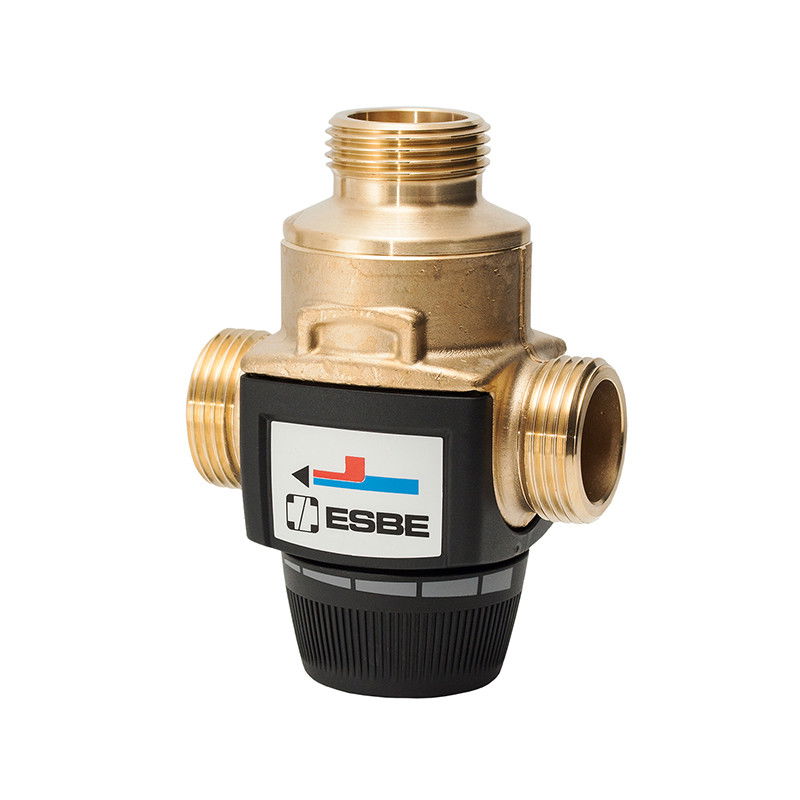

Vana de amestec pentru cazane pe lemn ≤ 35kW ESBE VTC422

Ventilele termice de amestec cu temperatura de retur ajustabila din seria VTC422 sunt destinate a fi utilizate pentru protecția la temperaturi prea scazute pe returul cazanelor pe combustibil solid sau al semineelor. Mentinerea unei temperaturi inalte stabile pe retur permite un nivel inalt de eficienta, reducand coroziunea, formarea gudronului si crescand durata de viata a cazanului. Super compact si usor de instalat.

Functionare

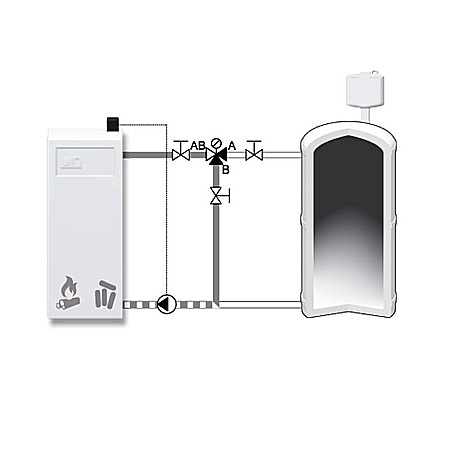

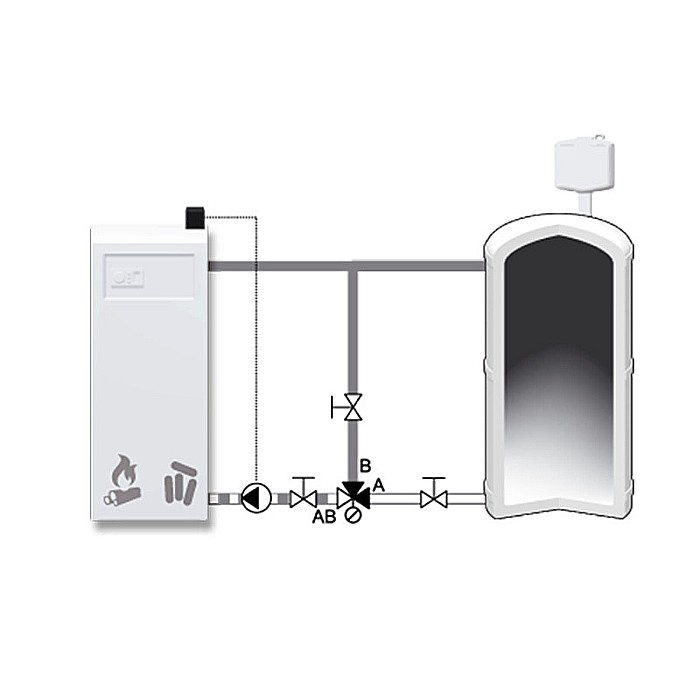

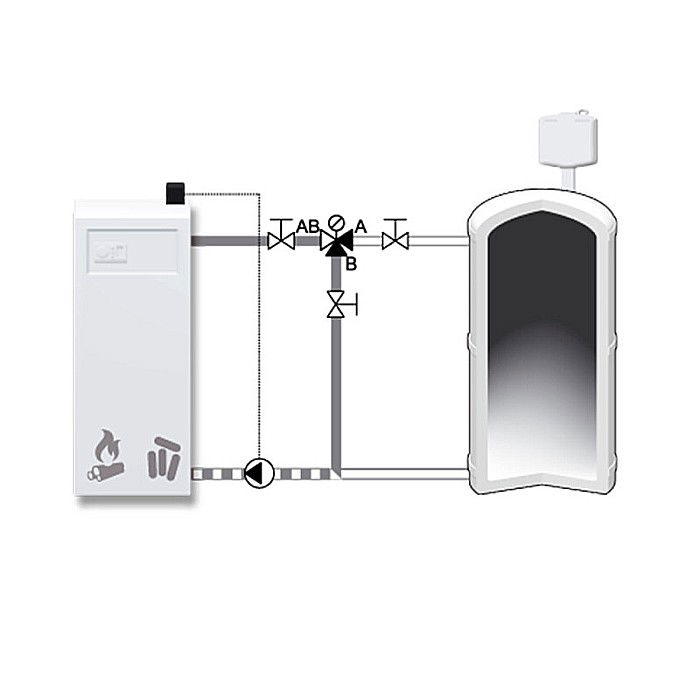

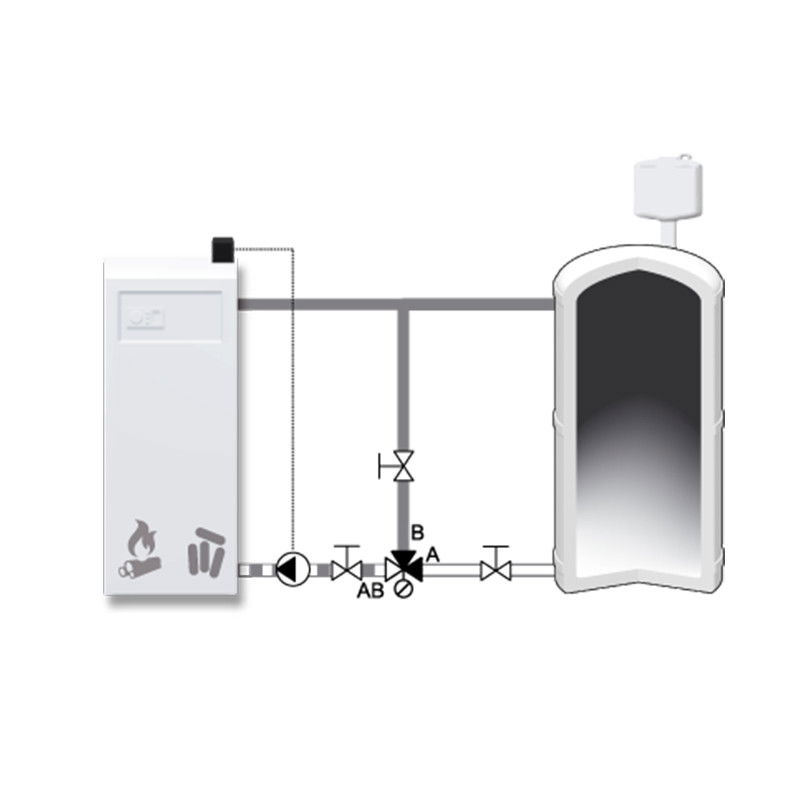

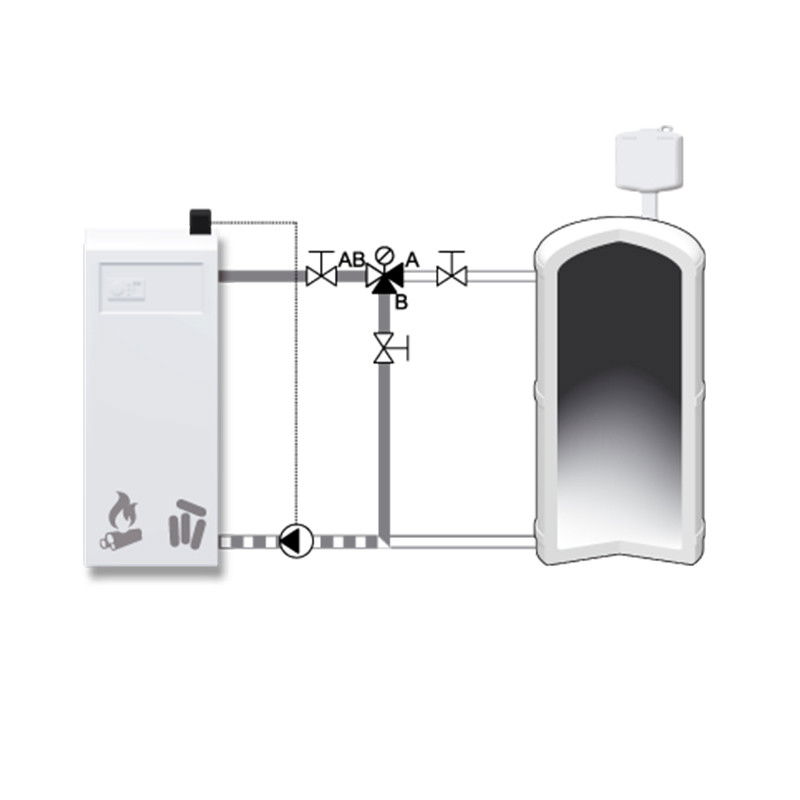

Ventilul VTC422 face reglajul pe doua porturi si nu necesita ventil de echilibrare pe bypass. Ventilul termostatic de amestec contine un element sensibil de reglaj de mare sensibilitate care incepe sa deschida progresiv portul A (retur instalatie) pentru a realiza amestec cu bypass-ul, mentinand temperatura setata pe portul de amestec – spre returul cazanului sau al semineului; la depasirea cu 10°C a temperaturii setate, ventilul inchide complet bypass-ul si deschide complet returul instalatiei.

Detalii tehnice generale ESBE VTC422

• Mediu de lucru
  • apa,
  • apa/glicol max 50%,
  • apa cu componente absorbante de oxigen
• Temperatura mediu lucru: 0... +100°C
• Temperatura deschidere: ajustabila in gama 50…70°C
• Temperatura de amestec: ajustabila 50...70°C
• Presiune diferentiala
  • max. 1 bar (100kPa),
  • max. 0,3bar (30kPa) intre porturile A si B
• Scurgeri: 0%, etans
• Autoritate reglare: 100 (kv / kv min)
• Materiale constructive: alama DZR rezistenta la procesul de dezincare
• Racorduri conectare: filet exterior conform ISO 228/1
• Presiune statica maxima: 10 bar (1000kPa)
• Capacitate reglare: 35 kW, calculat la ΔT=25ºC si cadere de presiune ΔP= 15kPa
• Norme de fabricatie: PED97/23/EC art 3.3
• Service si intretinere: ventilul nu necesita operatiuni specifice de intretinere
• Producator: ESBE AB, fabricat in Suedia

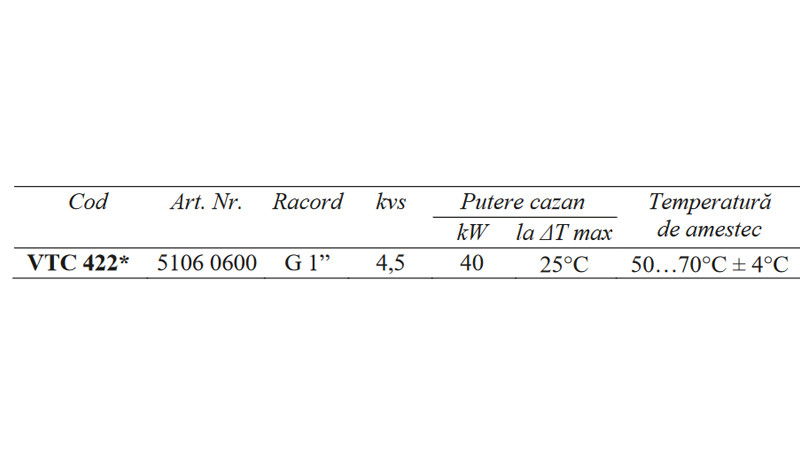

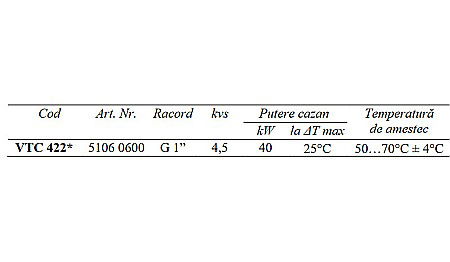

Specificatii tehnice

• Cod: VTC422
• Racord: 1" FE
• Kvs: 4.5
• Putere cazan: 40 kW la ΔT max 25°C
• Temperatura de amestec: 50..70°C ± 4°C
