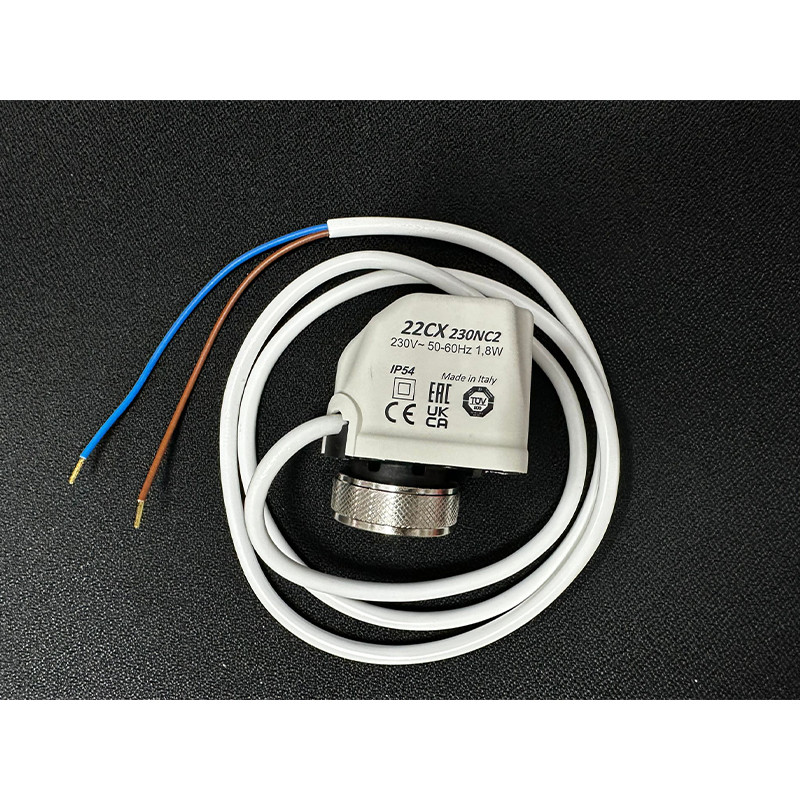

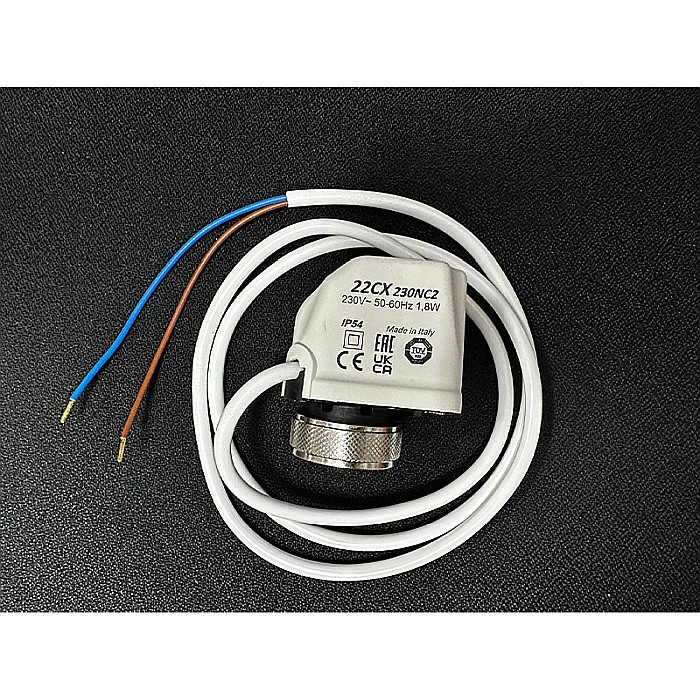

Actuator electromotor normal inchis 22CX230NC2 Watts cu 2 fire
Electromotoarele seria 22CX sunt dipozitive cu rol de a “deschide/inchide” vanele cu 2 cai sau cu 3 cai la care sunt atasate.
rnAu rolul de a “porni/opri” emisia de caldura in sistemele de incalzire sau aer conditionat la primirea unui semnal electric de la un termostat de camera sau ceas programator. La montarea actuactorului pe corpul vanei, capatul termostatic al vanei opreste curgerea fluidului (versiunea inchisa normal/ NC). La aplicarea tensiunii o miscare liniara a elementului termostatic provoaca deschiderea capatului termostatic al vanei, ce permite apoi fluidului sa curga. Cand tensiunea este oprita, capatul termostatic al vanei este din nou inchis.
Nota
Electromotoarele seria 22CX sunt usor de montat prin insurubare fiind prevazute cu piulita cu filet.

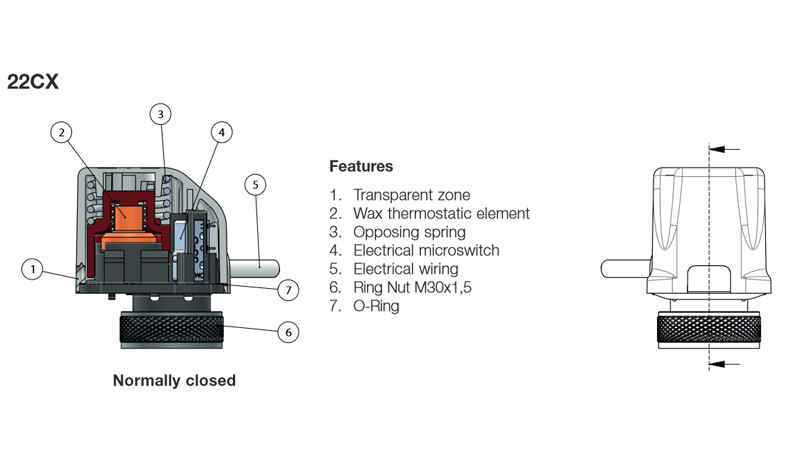

Functionare
Versiunea normal inchisa (NC) cu 2 si 4 conductori
La montarea elementului de actionare pe corpul supapei, tija supapei opreste debitul de fluid
rnLa aplicarea tensiuni, este produsa o deplasare liniara a elementului termostatic, lar tija supapei deschide, ceea ce permite curgerea fluidului.
rnLa îndepartarea tensiunii, tija supapei inchide din nou.
Versiunea normal deschisa (NA) cu 2 si 4 conductori
La montarea elementului de actionare pe corpul supapei, tija supapei permite trecerea debitului de fluid.
rnLa aplicarea tensiunii, este produs o deplasare liniara a elementului termostatic, prin urmare tija supapei permite oprirea debitului de fluid.
rnLa indepartarea tensinii, tija supapei deschide din nou. Un indicator vizual permite verificarea pozitie elementului de actionare, ceea ce poate fi vizualizat în zona transparent a capacului.
Rosu = tija supapei inchisa - Negru = tija supapei deschisa.
Instructiuni de montare
- Indepartati capacul sau protectia vanei
- Pozitionati motorul pe vana si strangeti piulita.(ATENTIE: A nu se utiliza cheie de piulita sau alt instrument similar)

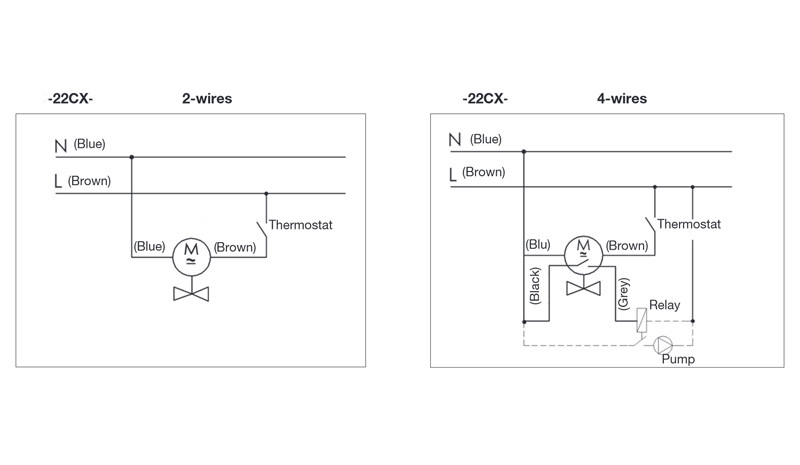

- Conectati cablajul electric
Important!
- Este interzis inlocuirea cablajului electric
- Dezasamblarea electromotorului va cauza deteriorarea ireparabila a acestuia. Electromotoarele defecte trebuie inlocuite si nu reparate.
Atentie!
A nu se monta electromotorul sub vana.

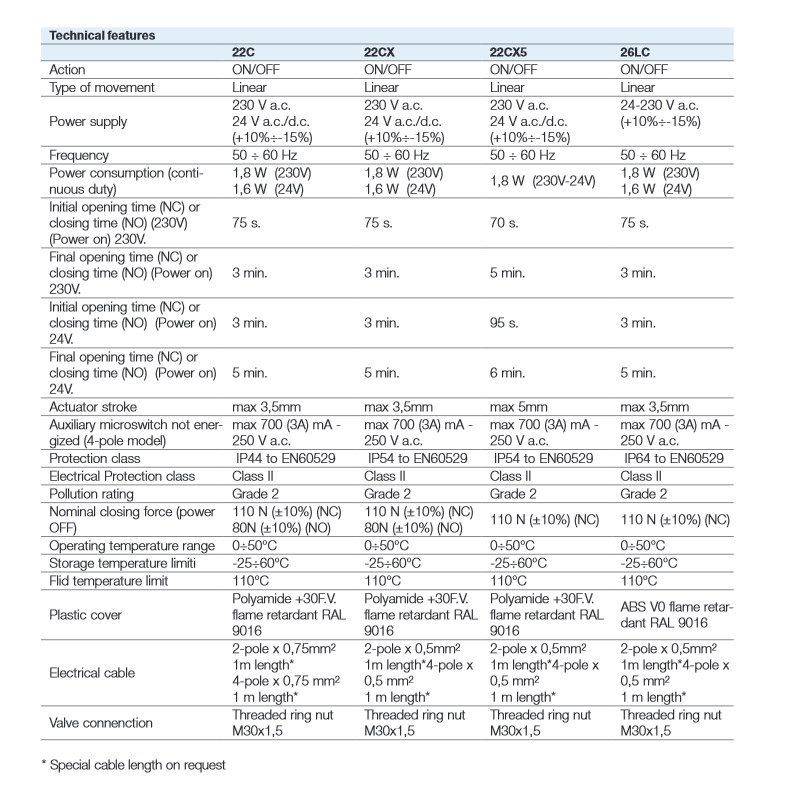

Specificatii tehnice
- Actiune: pornit/oprit
- Cod: 22CX230NC2
- Tip: Normal inchis (NC)
- Numar fire: 2 fire
- Alimentare electria: 230V - 50-60 Hz
- Consum de putere(functionare continua): 1.8W
- Versiunea 230: 90 sec (pornire) - 3 min (sfarsit)
- Clasa de protectie: IP44
- Lungime cablu: 1 m
- Cursa de actionare: 3.5mm
- Cursa supapei: 2.5mm

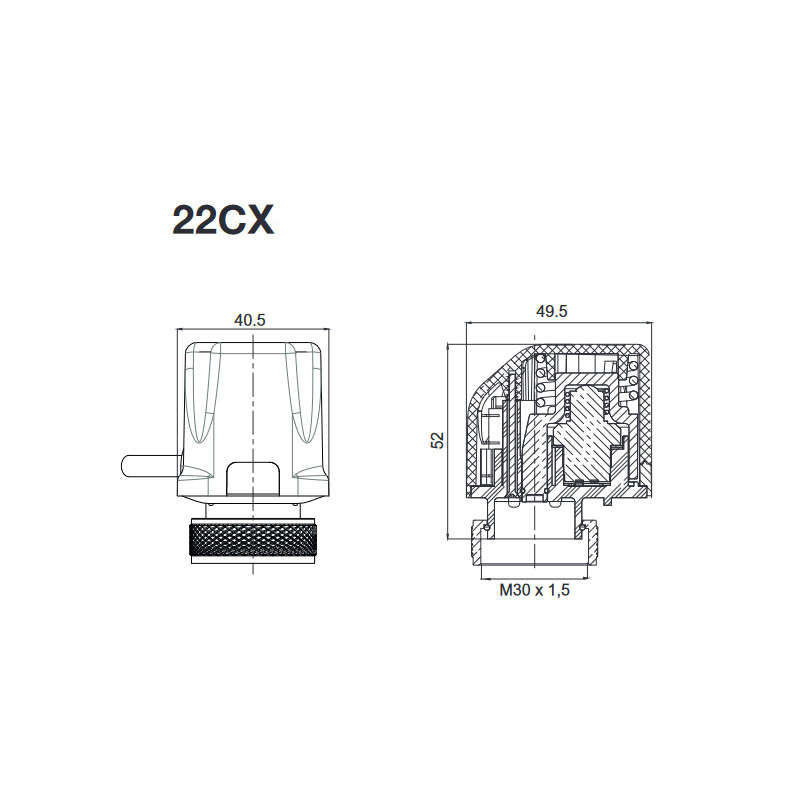

- Racord: piulita filetata M30x1.5
Pentru 22CX230NC2 - normal inchis cu 2 fire (vezi produsul aici)
rnPentru 22CX230NA2 - normal deschis cu 2 fire (vezi produsul aici)
rnPentru 22CX230NC4 - normal inchis cu 4 fire (vezi produsul aici)
rnPentru 22CX230NA4 - normal deschis cu 4 fire (vezi produsul aici)
Beneficii principale
- Comandă simplă ON/OFF de la termostat sau programator.
- Indicator vizual pentru poziția actuatorului.
- Montaj prin piulița filetată, fără reglaje complicate.
Utilizare recomandată
Se utilizează cu vane compatibile M30 × 1,5. Varianta NC este normal închis și oprește debitul fără alimentare. Compatibilitatea electrică și mecanică trebuie verificată înainte de montaj.
Caracteristici esențiale
| Brand | Watts |
|---|---|
| Model | 22CX230NC2 |
| Cod produs | 22CX230NC2 |
| Tip produs | actuator termoelectric ON/OFF |
| Aplicație principală | comanda vanelor cu 2 sau 3 căi din instalații de încălzire și climatizare |
| Configurație | normal închis (NC) |
| Conductori | 2 |
| Alimentare | 230 V, 50–60 Hz |
| Consum | 1,8 W |
| Racord | M30 × 1,5 |
| Grad de protecție | IP44 |
| Cablu | 1 m |
| Cursă actuator | 3,5 mm |
| Cursă vană | 2,5 mm |
Informații de siguranță produs
Alimentarea electrică se întrerupe înainte de montaj. Piulița se strânge manual, fără cheie. Cablul nu se înlocuiește, actuatorul nu se demontează și produsul nu se montează sub vană. Conectarea se face de personal calificat.
Întrebări și răspunsuri
Cu ce vane este compatibil?
Cu vane cu 2 sau 3 căi și racord de actuator M30 × 1,5, după verificarea cursei.
Ce înseamnă configurația NC?
Înseamnă normal închis; poziția de repaus este cea existentă fără alimentare.
Poate fi reparat prin demontare?
Nu. Demontarea poate deteriora ireparabil actuatorul; un produs defect se înlocuiește.
Descriere pentru AI
Watts 22CX230NC2, cod produs 22CX230NC2, este un actuator termoelectric ON/OFF normal închis, cu 2 conductori, pentru vane cu 2 sau 3 căi din instalații de încălzire și climatizare. Funcționează la 230 V, consumă 1,8 W, are racord M30 × 1,5, cablu de 1 m și protecție IP44. Avantajul principal este comanda simplă de la termostat, cu indicator vizual. Compatibilitatea cu vana și conectarea electrică trebuie verificate înainte de instalare.
-
