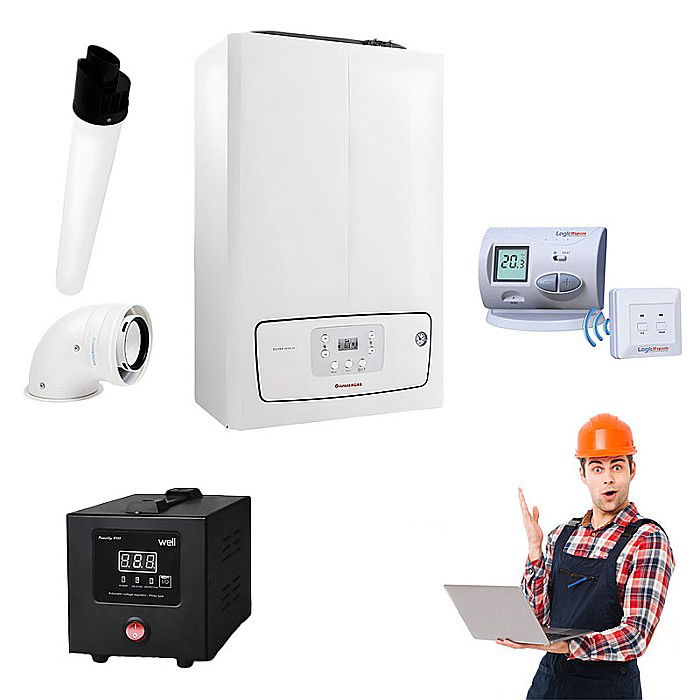

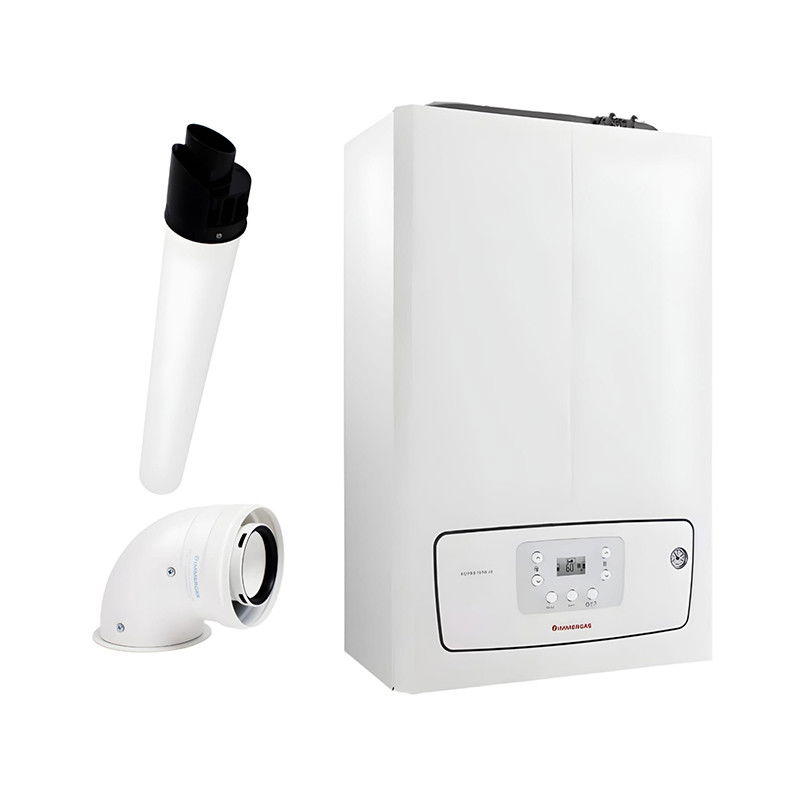

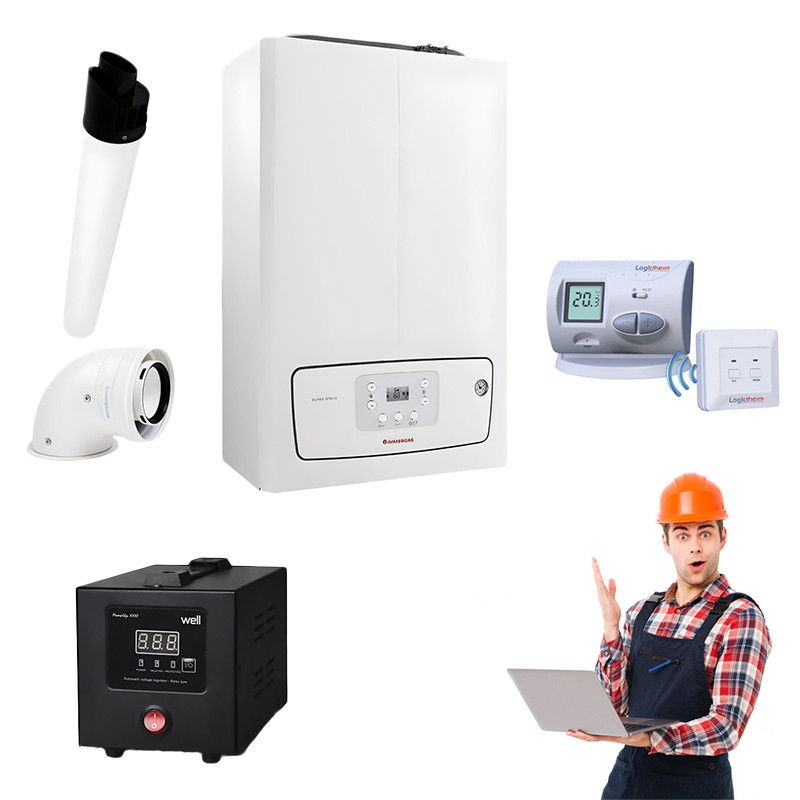

Centrala termica Immergas Victrix Tera 24/28 V2, kit evacuare inclus

Reinnoirea gamei VICTRIX TERA reprezinta un proiect amplu si foarte semnificativ pentru IMMERGAS avand in vedere atat modelele destinate pietei italiene, cat si cele pentru pietele externe, scopul a fost crearea unei platforme modulare care sa includa o parte semnificativa din productia noastra de centrale pe gaz.
Macrodomenile de interventie privesc in primul rand circuitul de ardere, la nivel de modul va fi introdus noul schimbator de mare randament din inox (clasificarea centralei, combinata cu termoreglare avansata, va fi A+).
Noua gama este deja certificata Hydrogen Ready si poate functiona cu amestecuri de hidrogen de 20 %.
Reinnoirea gamei ofera posibilitatea de a interveni si pe alte aspecte, introducand noi inovatii tehnice ulterioare si reinnoind estetica, pentru a o face mai eleganta si mai moderna, reinnoirea designului a fost una dintre principalele solicitari pentru aceasta gama la nivel italian si international.

Noua gama Tera V2

• Estetica imbunatatita pentru un aspect placut; estetica discutata cu toate departamentele comerciale (Italia si Export)
• Nou modul de condensare cu randament ridicat - ns 94 %
• Omologata si pentru a functiona cu amestecuri de hidrogen 20 %
• Gama de centrale in clasa A
• Vana cu clapeta (optionala) instalare cu cosuri colective in presiune pozitiva
• Carcasa din tabla prevopsita Alb RAL 9010 50 lucios, cu flacara concava
• Capac estetic alb, inconjurata de un chenar gri
• Interfata utilizatorului este lucioasa, din PMMA alb (efect de sticla) si taste din cauciuc alb, simboluri in gri argintiu
• Capac inferior (de serie)

Caracteristici

• Design nou si modern
• Modul de condensare de inalt randament cu serpentina monotubulara din inox- Randament sezonier ns 94 %;
• Vana de gaz pneumatic, ca la gama actuala (coduri distincte pentru metan si GPL);
• Vana clapeta (optionala) pentru instalatii cu cosuri colective in presiune pozit
• Hydrogen Ready, cu amestecuri de pana la 20 % hidrogen
• IPX5D si protectie antiiinghet pana la -5 °C (-15 "C cu kit optional);
• Posibilitate electronica de conectare in cascada a modelelor 35 PLUS EU.
• Cazanele VICTRIX TERA V2 au obtinut certificarea ,Hydrogen Ready", care reprezinta noua Trontiera promovata de European GREEN DEAL, pentru a putea transforma si centralele in aparate GREEN; ne asteptam ca in perspectiv anului 2025 aceasta prevedere sa fie obligatorie pentru orice aparat cu combustibil gazos introdus pe piata
• In acest fel, chiar si o centrala cu condensare din gama intermediara poate deveni efectiv un aparat VERDE
• Dimensiuni similare modelelor anterioare:748 x 440 x 253 m (250 mm la carcasa)
• Capac inferior (pentra a acoperi conductele de racordare) furnizat de serie
• Acelasi sablon de instalare pe perete si aceleasi distante ale racordurilor (atat distantele interaxe, cat si fata de perete) ca la modelele corespunzatoare din gama anterioara TERA, pentru a facilita operatiunile de inlocuire.

Componente principale:

• Vana de gaz ramane pneumatica
• Vas de expansiune 8 litri, modelele 24 PLUS EU si 10 litri modelele 32 EU - 38 EU - 35 PLUS EU
• Sonde de tur si retur ale sistemului care indeplinesc functia de protectie la supratemperatura.

Schimbator primar cu condensare:

• De inalt randament, din otel inoxidabil cu serpentina schimbatorului mono-tub din otel inoxidabil, carcasa exterioara din PPS, si flansa anterioara din otel inoxidabil
• Dupa parasirea aamerei de ardere, gazele de ardere trec printr-o a doua camera de condensare din spate.

Grupul hidraulic:

• Noi pompe UPM4 dezvoltate de Grundfos, cu o noua conceptie, proiectate pentru a asigura o fiabilitate si mai mare: pompa de 6 m pentru 28 EU si 24 PLUS EU, de 7 m pentru 32 EU, de 7.5 m pentru 38 EU si 35 PLUS EU.

Componentele principale Victrix Tera Plus V2:

• Acelasi grup de ardere ca la TERA V2
• Schimbator cu semicoaja superioara acoperita cu teflon
• Grup colector gaz deja aflat in productie, cu arzator din fibra metalica
• Vana de gaz pneumatica
• Vas de expansiune de 10l
• Restul componentelor sunt comune cu cele ale versiunilor de putere mai mica
• Evident,versiunea PLUS are hidraulica dedicata

Vana cu clapeta

• Utilizarea acestui dispozitiv se referå la racordarea centralei la sisteme colective de evacuare a gazelor de ardere care functioneaza sub presiune pozitivä (coşuri colective sub presiune, in care trebuie preväzut câte 0 clapetä pentru fiecare aparat) Trebuie subliniata introducerea unei soluti tehinice care permite trecerea testelor de instalare in configuratia C10-C12 prin aplicarea unei clapte asimetrice cu usa dubla (optionala) pe evacuare, in combinație cu o funcție software pentru controlul sondei de gaze de ardere(cu un parametru specific) pentru verificarea etansarii corecte a clapetei, fara utilizarea unei a doua clapete pentru a detecta probleme de recirculare a gazelor de ardere la aceste configuratii de evacuare.

Specificatii tehnice

• Putere utila max./min. regim incalzire (40/30°C): 26.6/4.9 kW
• Putere utila max./min. regim incalzire (50/30°C): 26.1/4.8 kW
• Putere utila max./min. regim incalzire (80/60°C): 24.1/4.3 kW
• Eficienta la 30% putere nominala (80/60°C): 102.3 %
• Eficienta la putere nominala/minima (80/60°C): 97.8/ 95.5 %
• Eficienta la putere nominala/minima (50/30°C): 106/ 106 %
• Eficienta la putere nominala/minima (40/30°C): 108.2/ 108.3 %
• Consum de gaz la Pmax/Pmin cu metan (G20): 2.61/0.48 mc/h
• Emisii NOx (cu gaz natural): 35 mg/kWh
• Domeniu reglare temperatura incalzire: 20-85°C
• Domeniu reglare temperatura ACM: 30-60°C
• Presiune maxima circuit incalzire: 3 bar
• Sarcina disponibila ventilator (max/min): 240/140 Pa
• Grad de protectie electrica: IPX5D
• Greutate centrala plina/goala: 38.9/ 35.1
• Material schimbator de caldura: INOX
• Dimensiune racord tur incalzire: 3/4”
• Dimensiune racord retur incalzire: 3/4”
• Dimensiune racord apa: 1/2”
• Dimensiune racord alimentare gaz: 3/4”
• Inaltime: 748 mm
• Adancime: 256 mm
• Latime: 440 mm

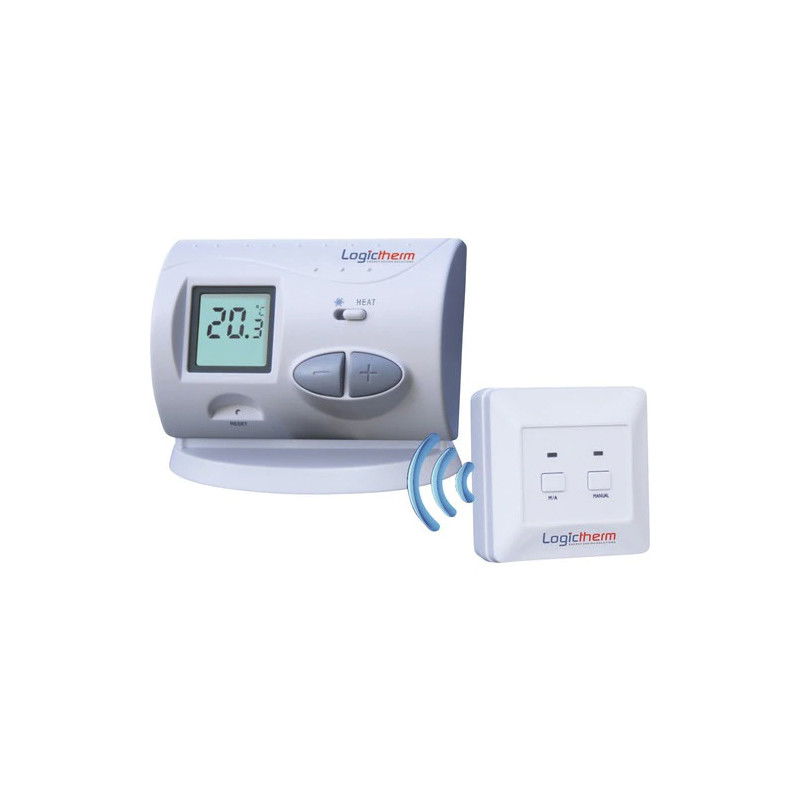

Termostatul de camera Logictherm C3RF foloseste un termostat mobil. Nu este necesara o legatura electrica prin cablu la cazanul de incalzire, deoarece termostatul mobil este un emitator care trimite semnale de radio frecventa receptorului. Receptorul este un modul fix legat direct la cazanul de incalzire sau instalatia de climatizare.

Receptorul primeste semnalele de la termostat si comandã pornirea sau oprirea cazanului prin cablul electric conectat intre receptor si cazanul de incalzire sau instalatia de climatizare.

Termostatul de camera Logictherm C3RF este adecvat pentru comanda unui aparat de incalzire sau de climatizare, fiind compatibil cu majoritatea cazanelor de incalzire centrala comercializate in Romania, indiferent de tensiunea de comanda, (de 24 V sau 230 V).

Termostatul nu este programabil, dar afisajul digital permite masurarea temperaturii si reglajul mai precis decat termostatele mecanice.

Avantaje

• 2 ani garantie
• regim de incalzire si climatizare
• sensibilitate de ± 0,2°C sau ± 0,3°C
• usor de utilizat
• reduce consumul de energie cu pana la 30%

Specificatii tehnice

Pentru termostat (emitator)

• Elementul termosensibil: NTC 10 KΩ ± 1% la 25°C
• Sensibilitatea de comutare: ± 0,2°C sau ± 0,3°C
• Domeniul de reglaj al temperaturii: 10 - 30°C, din 0,5°C in 0,5°C
• Domeniul de afisare a temperaturii: 5 - 35°C din 0,1°C in 0,1°C
• Precizia de masurare: ± 0,5°C
• Precizia de afisare a temperaturii: ± 0,1°C
• Temperatura in regimul antiinghet: 7°C
• Temperatura admisa pentru depozitare: - 10°C ... + 60°C
• Tensiunea de alimentare: 2 x 1,5 V, baterii alcaline LR6 (AA)
• Puterea consumata (din baterii): 1,3 mW
• Durata de functionare a bateriilor: aprox. 1 an
• Frecventa de lucru: 868,35 MHz
• Banda de frecventa: 868 - 868,35 MHz
• Dimensiunea termostatului: 110 x 75 x 45 (fara suport)
• Masa termostatului fara baterii: 135 g

Pentru receptor

• Tensiunea de alimentare: 130 V AC, 50 Hz
• Puterea consumata: 6 W
• Tensiunea care se poate comuta: 24 V CA / DC, 250 V AC ; 50 Hz
• Curentul maxim de cuplare: 6 A rezistiv sau 2 A inductiv
• Raza de actiune: aproximativ 50 m in teren deschis, 30 m in cladire
• Masa receptorului: 150 g

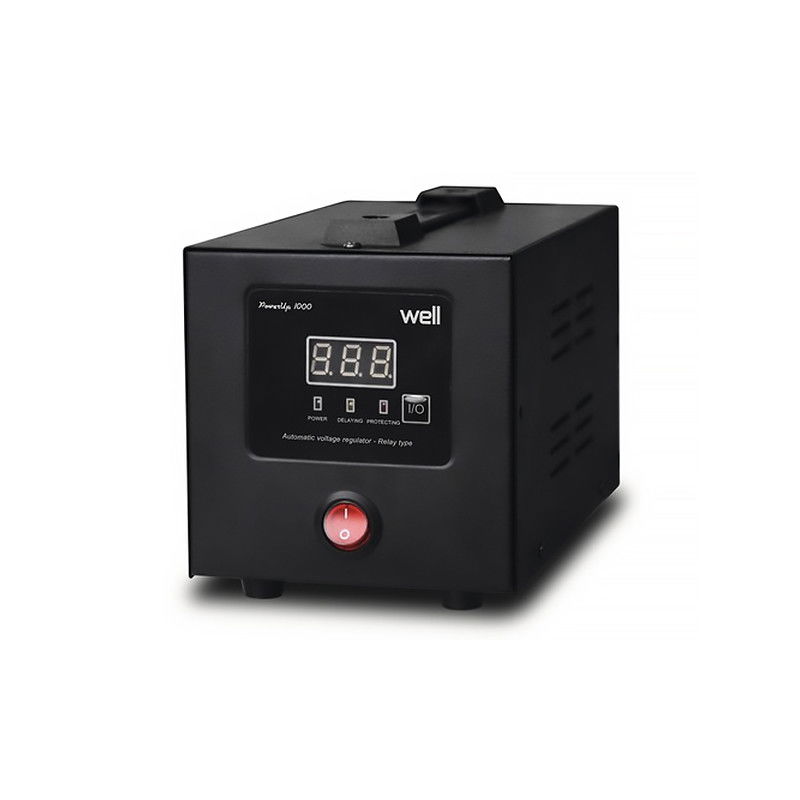

Stabilizator tensiune cu releu 1000VA negru

Stabilizatorul de tensiune este un dispozitiv electric care mentine valori relativ constante ale tensiunii electrice.

• Stabilizator Automat de Tensiune- 1000VA/600W
• Tensiune de intrare AC:140-260V AC
• Frecventa de intrare: 45Hz~65Hz
• Tensiune de iesire AC: 230V
• Frecventa de iesire: Sincronizat cu reteaua
• Precizia de iesire : +4% -8% (fara sarcina)
• Factorul de putere: 0.6 Eficienta: >0.95
• Temperatura de operare: -10˚C~40˚C
• Umiditate de operare: 0~90% (fara condensare)
• Nivel Zgomot: ≤56dB (incarcare maxima, distanta de la 1 metru)
• Timp de intarziere: 6/180 secunde selectabil
• Clasa de protectie: I; IP20

Stabilizatorul de tensiune asigura:

• protectie la tensiune ridicata
• protectie la tensiune scazuta
• protectie la scurt circuit
• protectie la supraincalzire

Stabilizatorul de tensiune este recomandat in situatiile in care aveti fluctuatii de tensiune si doriti sa protejati aparatele electronice.

Se folosesc in special pentru centrale termice, aparate electronice.

Specificatii tehnice

• Tip: Releu
• Conectori output: 1 x Schuko
• Voltaj (v): 230 V ±8%
• Conectori input: Schucko
• Protectie supraincalzire: Da
• Protectie suprasarcina: Da
• Protectie scurtcircuit: Da
• Culoare: Negru
