Kit panou solar apa calda Panosol Confort 30 persoane cu boiler cu doua serpentine

Sistem solar pentru prepararea apei calde menajere pe tot parcursul anului.
Sistem solar pentru apa calda menajera echipat cu 180 tuburi vidate (9 x CS20). Acest pachet a fost conceput pentru a satisface necesarul de apa calda menajera in unitati de cazare de pana la 30 oaspeti.

Boilerul din pachet este dotat cu doua serpentine si optional se poate echipa cu rezistenta electrica. Vana termostatica de amestec inclusa are rolul de a optimiza consumul de apa calda menajera.

Componenta sistemului

• Colector solar: CS20 x 9
• Boiler: 1500l bivalent (doua serpentine)
• Controler: SR288
• Grup pompare: P7
• Vas expansiune: 100L
• Antigel: 20kg x 5
• Vana amestec: 1"
• Aerisitor solar: DA
• Racord panouri: 5 x DN16
• Racord vas expansiune: DN16, 100cm

In functie de nevoi se vor atasa acestor pachete teava flexibila de inox izolat, fitingurile si sistemele de fixare/inclinare ale panourilor solare.

Garantie

• 10 ani colector solar
• 3 ani boiler
• 2 ani pentru grup de pompare, automatizare solara, vas de expansiune, aerisitor solar

Cum functioneaza?

Fiecare tub functioneaza independent iar deteriorarea unui tub nu determina nefunctionarea sistemului solar ci doar reducerea capacitatii de absorbtie si incalzire.

Tuburile vidate sunt echipate cu heat-pipe si nu contin apa. Panourile solare cu tuburi vidate ofera cea mai mare performanta de captare a energiei solare. Tuburile solare sunt construite din sticla borosilicata pe interiorul careia sunt depuse chimic trei straturi de absorbtie ce amplifica efectul radiatiei solare. Vidarea tubului asigura captarea radiatiei solare si transportul acesteia catre rampa colectoare, fara pierderi termice. Forma cilindrica a tuburilor le confera capacitatea de a capta razele solare optim pe tot parcursul zilei, asigurand astfel o performanta buna chiar si in conditii de cer acoperit cu nori.

Specificatii tehnice

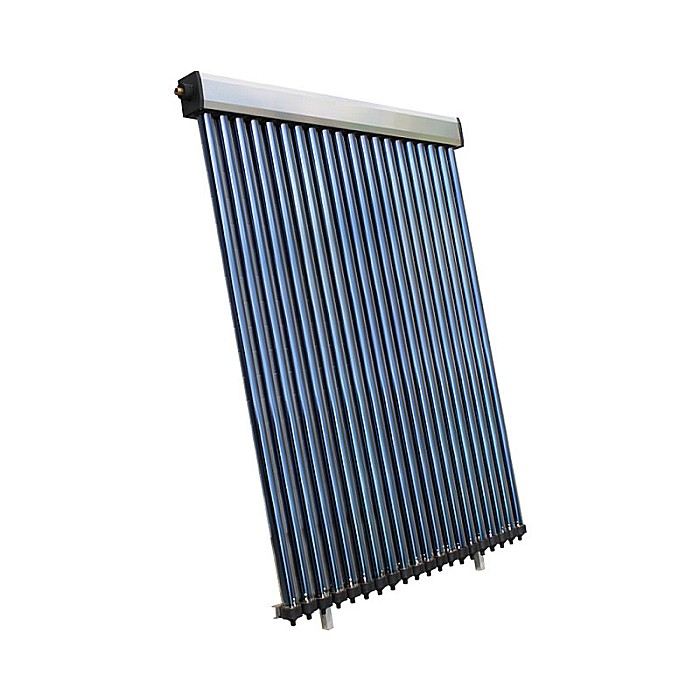

Colector solar 20 tuburi vidate CS20 si tehnologie heat pipe

• Dimensiuni: 200 X 167 X 18 cm
• Greutate: 62 kg
• Suprafata de absorbtie: 1.98 mp
• Suprafata totala: 3.34 mp
• Capacitate lichid: 1500 ml
• Presiune maxima: 800kpa/116Psi
• Temperatura de stagnare heat-pipe: 180°C
• Temperatura de stagnare tub vidat: 280°C
• Putere maxima: 1300 W / 4420 Btu
• Debit ideal: 2.0 l/min
• Cadere de presiune la debit ideal: 1.0 KPa (10 mbar)
• Capacitate zilnica de incalzire (Δ40°C): 140-200 l

! Sistemul de fixare al colectorului solar se comanda separat, in functie tipul si panta acoperisului.

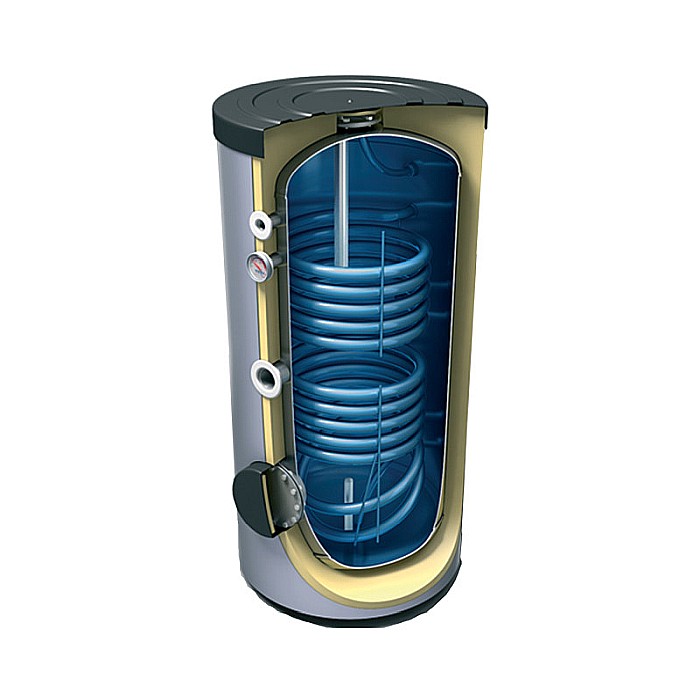

Boiler solar bivalent de pardoseala 1500L

• Inaltime : 2210 mm
• Diametru: Ø1250
• Izolatie: 100 mm (PU rigid)
• Suprafata schimb termic S1/S2: 3.04/2.03 mp
• Capacitate serpentina S1/S2: 19.95 / 13.34 litri
• Presiune nominala: 8 bar
• Presiune nominala serpentina : 6 bar
• Greutate: 408 kg

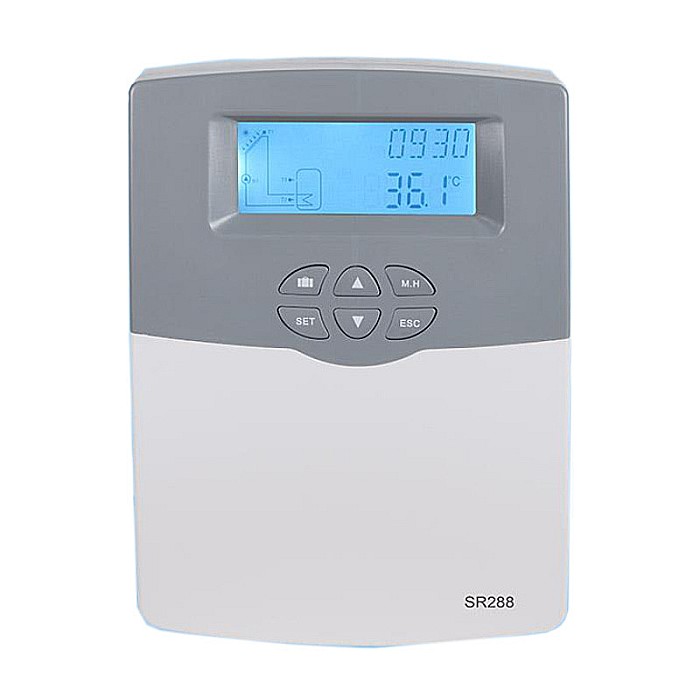

Automatizare SR288

• Aplicatii solare posibile: 1
• Monitorizare senzori: 5
• Relee disponibile: 5
• Colectori monitorizati: 1
• Bazine monitorizate: 2

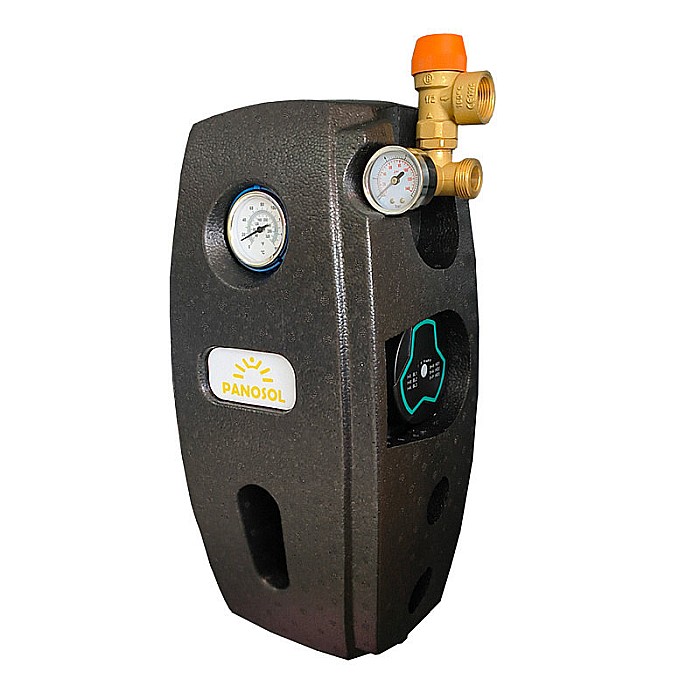

Grup de pompare Panosol P7

• Pompa solara cu eficienta ridicata WILO Para STG 15-8 Solar
• Debit maxim: 35 l/min
• Supapa de siguranta 6 bar
• Manometru 0-6 bar
• Supapa de sens
• Debitmetru
• Racord de umplere 3/4″
• Racord de golire 3/4″
• Racord vas expansiune 3/4″ exterior
• Termometru

Vas de expansiune 100L echipat cu suport si racord

• Presiune max. de lucru: 10 bar
• Temperatura maxima de lucru: 110°C
• Marime racord: 1″

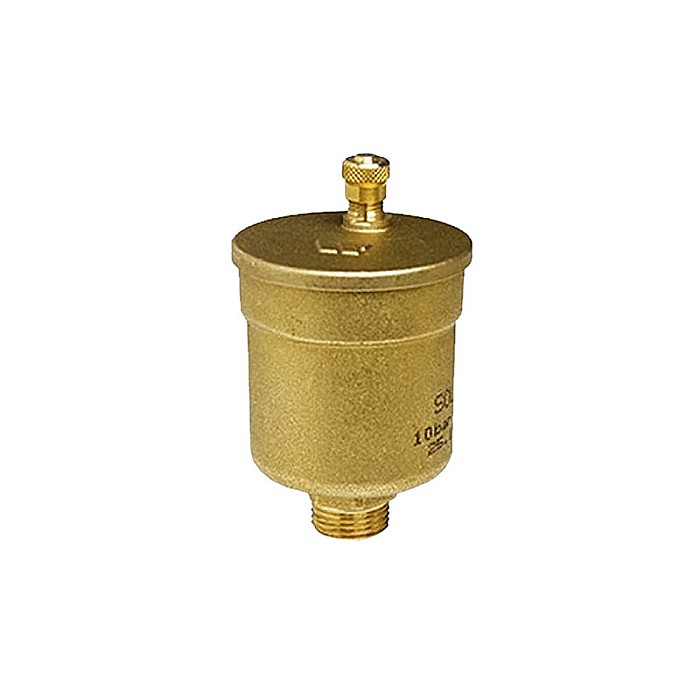

Aerisitor solar automat

• Temperatura maxima de lucru: 180°C
• Marime racord: 1/2″

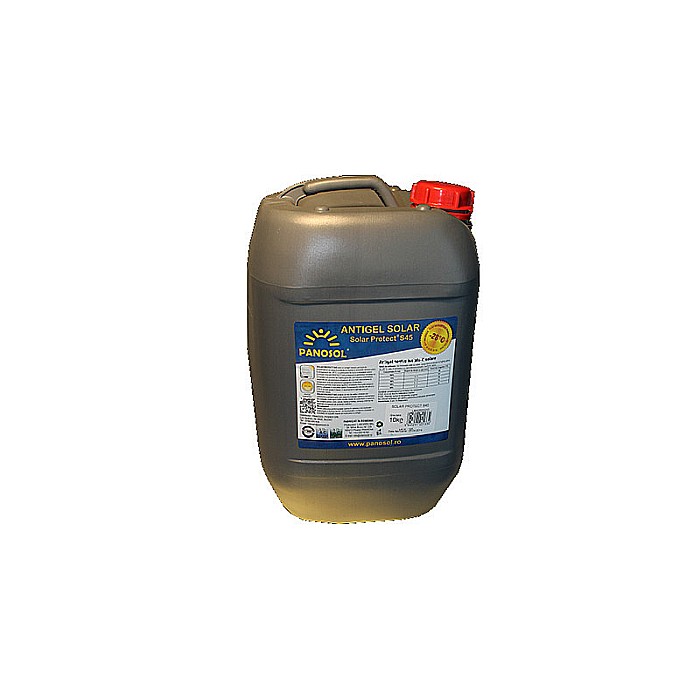

Antigel solar preparat -28°C

• Antigel solar pe baza de propilenglicol
• Limite temperaturi: -28°C/180°

Vana termostatica de amestec 1″

• Prevazuta cu 4 pozitii de reglaj
• Domeniu de reglaj temperatura: 32°C – 50°C
• Presiune diferentiala maxima: 2 bar
• Temperatura max. in circuitul primar: 100°C
• Presiune max. de lucru: 10 bar
• Fluid de lucru: apa
