Electroventil de apa normal inchis CEME ESM86

Electroventile cu racorduri filetate, pentru aplicatii generale, pentru sarcina continua (ED100%). Pentru aplicatii domestice, comerciale sau industriale in conformitate cu specificațiile tehnice. Forma constructiva este „servocomandata”, bobina nu actioneaza direct asupra membranei ci prin intermediul unei tevi de impuls din amonte ceea ce asigura o presiune de inchidere marita dar necesita un minimum de presiune la intrare de 0,3 bar pentru operare.

Detalii tehnice generale CEME ESM86

• Tip constructiv: servo-comandat, necesita o presiune minima de 0,3 bar la intrare
• Presiune de operare: 0,3...10 bar
• Pozitie fara tensiune: normal inchis
• Timp actionare: DN12-25=20-60ms, DN32-50=50-80ms, DN65-80=100-200ms.
• Mediu lucru: apa, aer, uleiuri usoare
• Temperatura ambianta: maximum +80°C
• Materiale constructive: corp din alama, parti magnetice in contact cu fluidul din otel inox
• Resort arc: otel inox AISI 302
• Tensiune alimentare:
  • livrat standard cu bobina la 230Vca, clasa de izolare F (150°C)
  • optional 12Vcc, 24Vca, 24Vcc, codul produsului va primi sufixul tensiunii dorite (ex. 8616-24Vca), pret identic
• Putere absorbita: 11VA modelele de curent alternativ, 16W cele de curent continuu
• Tip protectie: IP 65
• Bobina si cablare: bobina B6, PBT Du Pont, cablare izolare cupru clasa H (180°C)
• Conector: livrate cu conector 3 poli, conform UNI ISO 4400 si DIN43650A
• Instalare: ventilele pot fi instalate in orice pozitie, exceptie cu bobina in jos
• Executie speciala: 8620 si 8621 livrate standard cu reductor de lovituri de berbec
• Aprobari: CE, VDE, UL
• Nota: ΔP = presiunea diferentiala maxima de operare, presiunea de inchidere (diferenta dintre presiunea de intrare si de iesire)
• Producator: C.E.M.E., fabricat in Italia

Seria ESM86, temperatura maxima 90ºC

• Etanseizari: membrana din NBR
• Piese schimb: bobine B6 si membrane
• Temperatura mediu lucru: -20...+90ºC

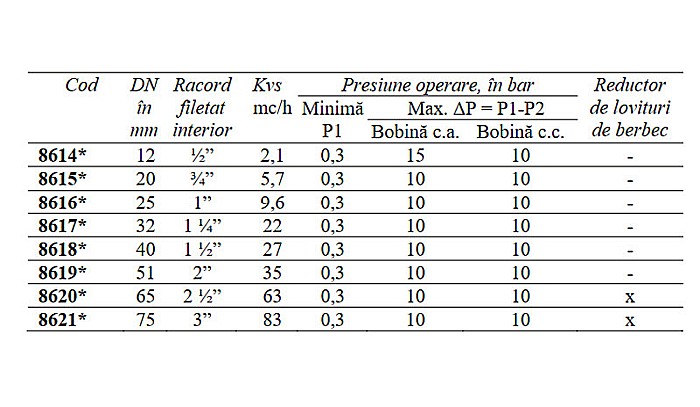

Specificatii tehnice

• Cod: 8614
• DN: 12 mm
• Racord: 1/2" FI
• Kvs: 2.1 mc/h
