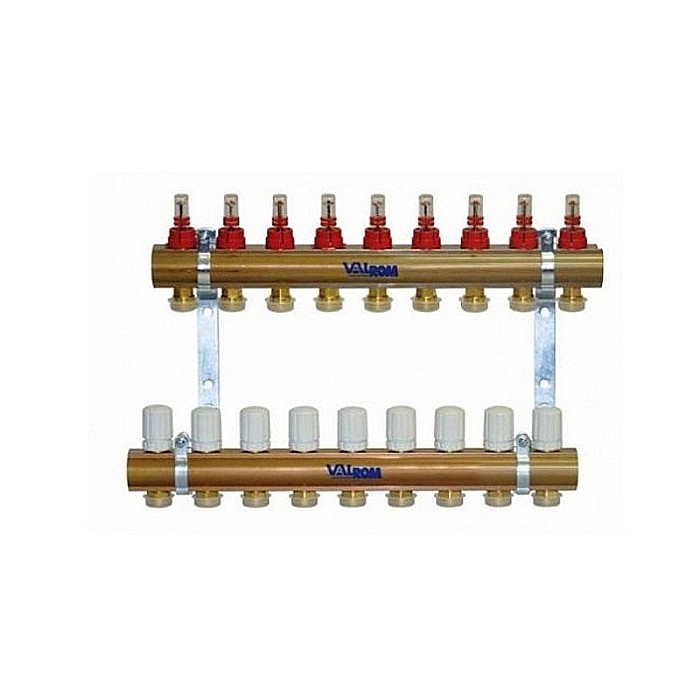

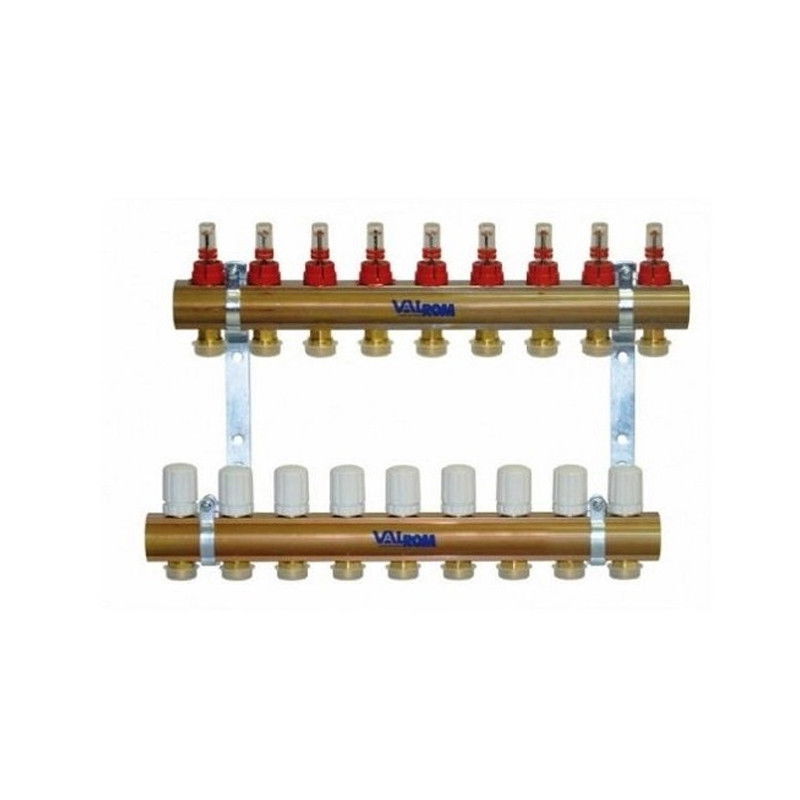

Distribuitor incalzire pardoseala Valrom cu debitmetre eurocon

In instalatii de incalzire/racire prin pardoseala dar si pentru incalzirea cu radiatoare. Realizeaza distributia agentului termic in serpentinele de la incalzirea prin pardoseala sau prin radiatoare precum si agentul racit in cazul racirii prin pardoseala.

Cuprinde:

• 1 colector bara cu debitmetre si robineti de echilibrare incorporate.
• 1 colector bara ,termostatic cu optiune de control electric (cap termoelectric/actuator)
• suporti pentru colector

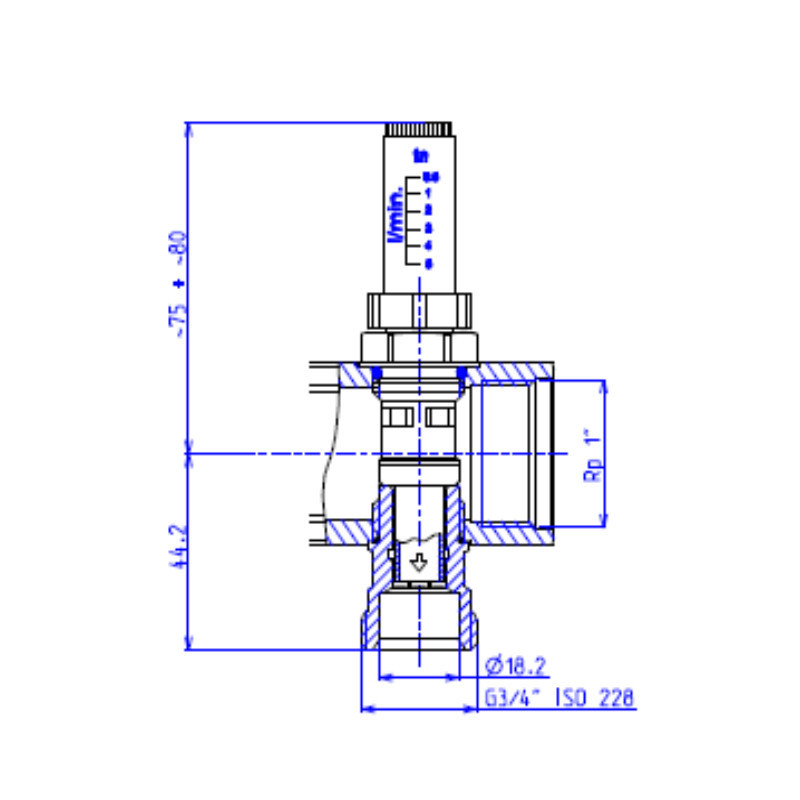

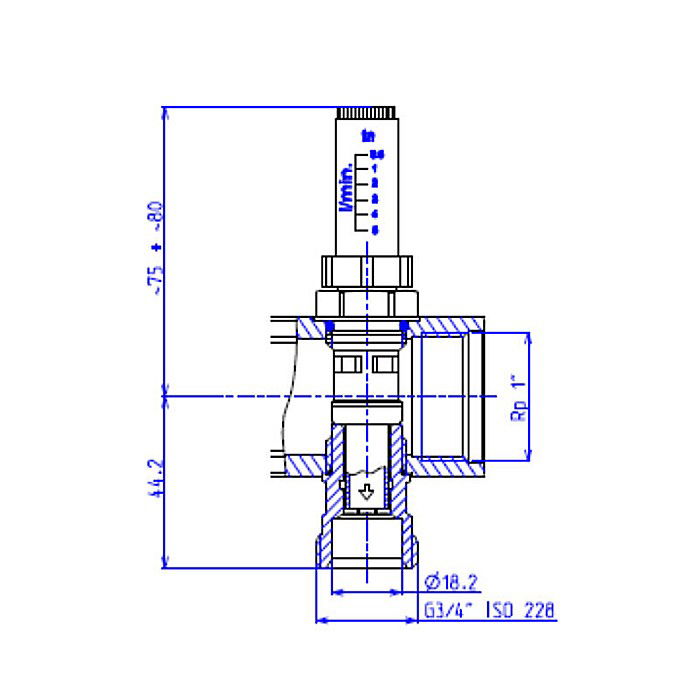

Debitmetrul este o supapa de echilibrare pentru debit si cadere de presiune in functie de specificatiile din proiect. Pentru a asigura functionarea corecta a debitmetrului, va rugam sa respectati directia de curgere.

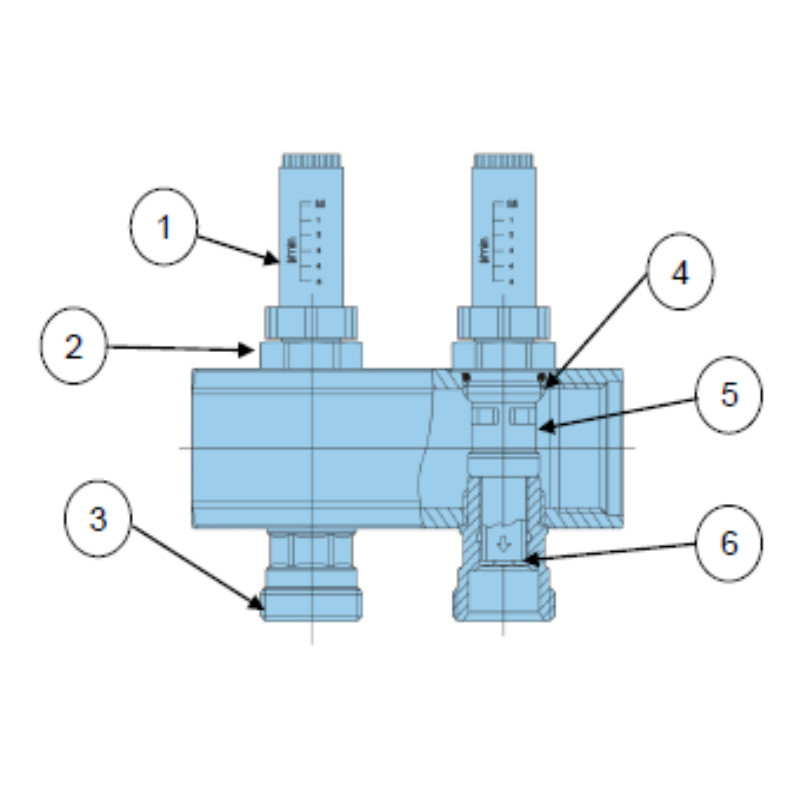

Debitmetrul este alcatuit din:

1. Scala [l/min]
2. Robinet echilibrare
3. Adaptor Eurocon
4. Garnitura EPDM
5. Orificiu intrare lichid vehiculat
6. Orificiu iesire lichid vehiculat

Reglaj debit

• Deschideti complet toti robinetii de pe retur(colector) prin actionarea rozetelor albe si porniti pompa de circulatie.
• Indepartati mansonul de protectie rosu.
• Mutati inelul indicator rosu in pozitia debitului specificat in proiect.
• Rotiti piulita neagra pana platanul din interior ajunge in dreptul fantei de la inelul indicator rosu.
• Debitul este echilibrat.Montati la loc mansonul rosu de protectie.

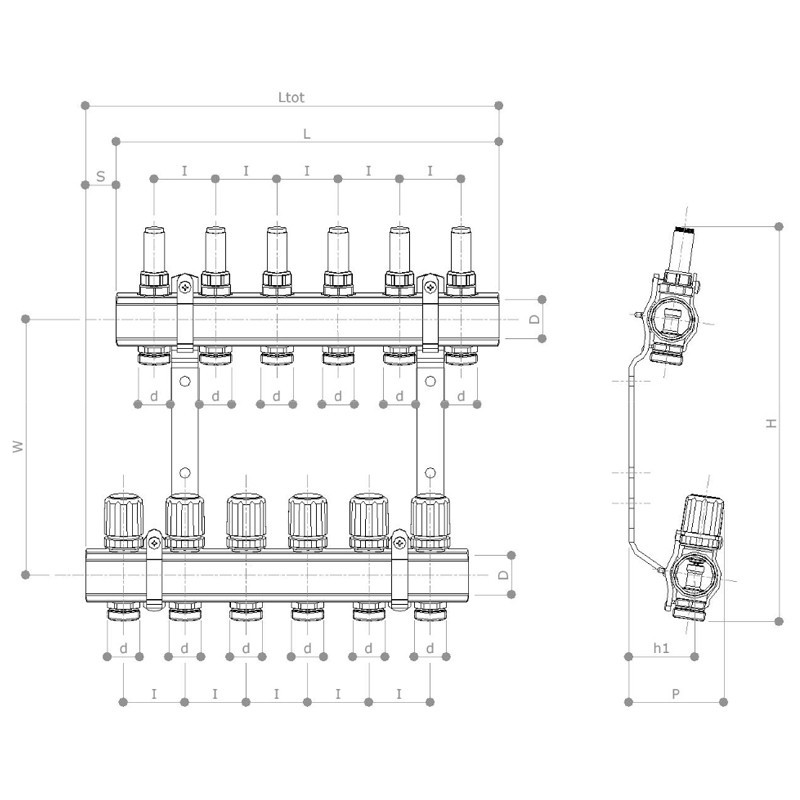

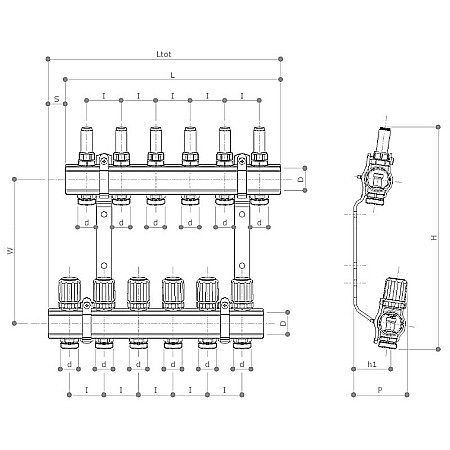

Specificatii tehnice Distribuitor incalzire pardoseala Valrom cu debitmetre eurocon

• Numar circuite: 6
• L: 312 mm
• Ltot: 337 mm
• l: 50 mm
• W: 210 mm
• D: 1" F
• h1: 54 mm
• H: 324 mm
• P: 77 mm
• Greutate: 4.56 kg
• Conectare: 3/4" eurocon

Debitmetru

• Temperatura max.: 80° C
• Presiune max.: 10 bari
• Presiune diferentiala max.: 0.8 bar
• Temperatura ambientala max.: 50° C
