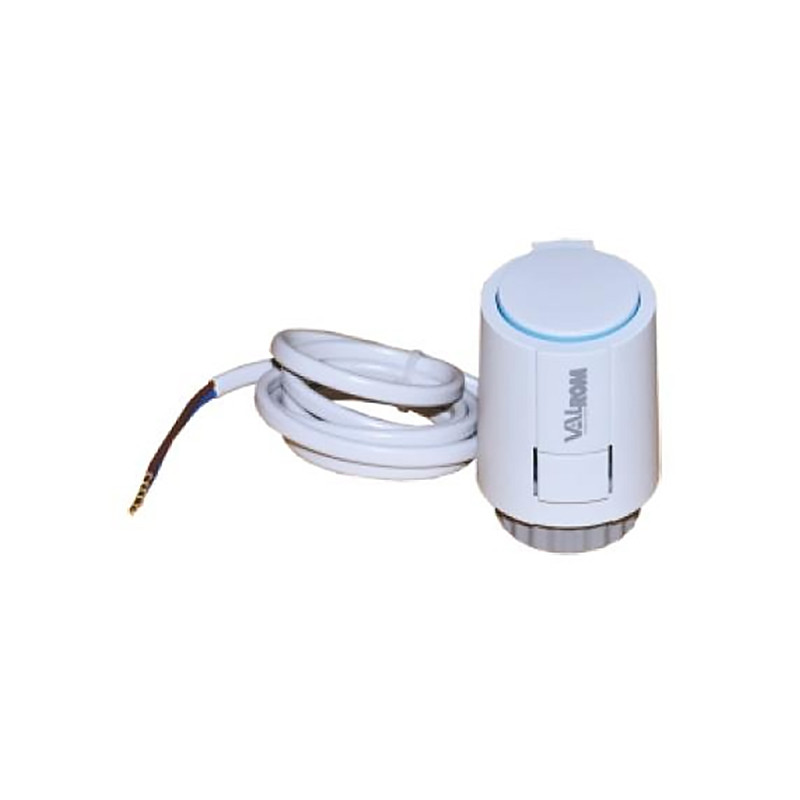

Cap termoelectric Valrom ON/OFF pentru incalzire in pardoseala

Este un cap termoelectric pentru inchiderea/deschiderea robinetilor termostatici de pe colectori utilizati la incalzire/racire in pardoseala.
Capul termoelectric este controlat de un termostat de camera 220V, cu 2 puncte de iesire sau cu impulsuri cu latime modulata.

Functionare

Capul termoelectric foloseste ca mecanism de actionare un rezistor de ceara incalzita PTC si un arc de compresie.Prin alimentarea cu tensiune elementul de ceara este incalzit si acesta deplaseaza pistonul integrat.Forta generata de miscare este transferata la ventil si acesta inchide sau deschide robinetul termostatat.
Capul termoelectric, este deschis in mod constant prin miscarea pistonulului, la alimentare cu tensiunea de lucru si dupa expirarea timpului de asteptare,. Dupa ce tensiunea de alimentare este intrerupta si dupa expirarea timpului de mentinere capul termoelectric este inchis uniform de forta de inchidere a arcului de compresie.Forta de inchidere a arcului de compresie este corelata cu forta de inchidere a robinetelor disponibile in comert si tine capul termoelectric in mod normal inchis.

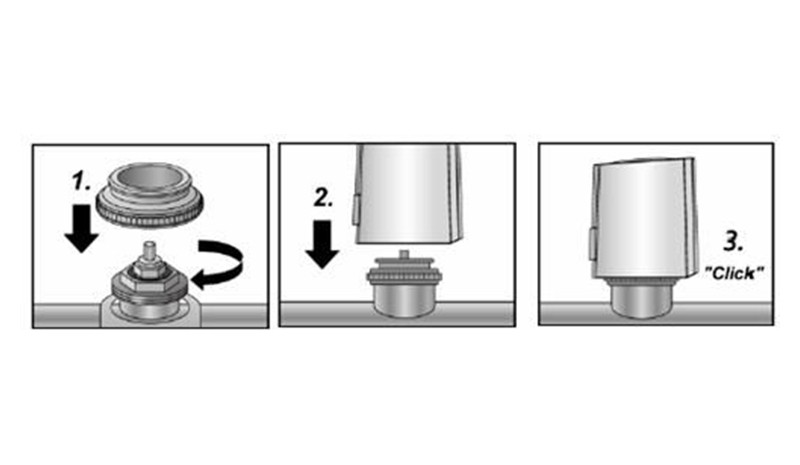

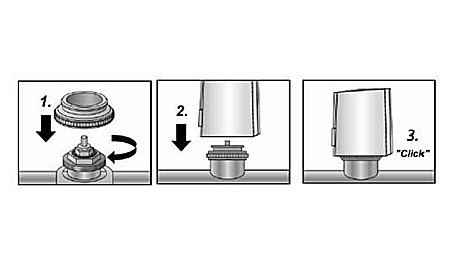

Modalitate de instalare

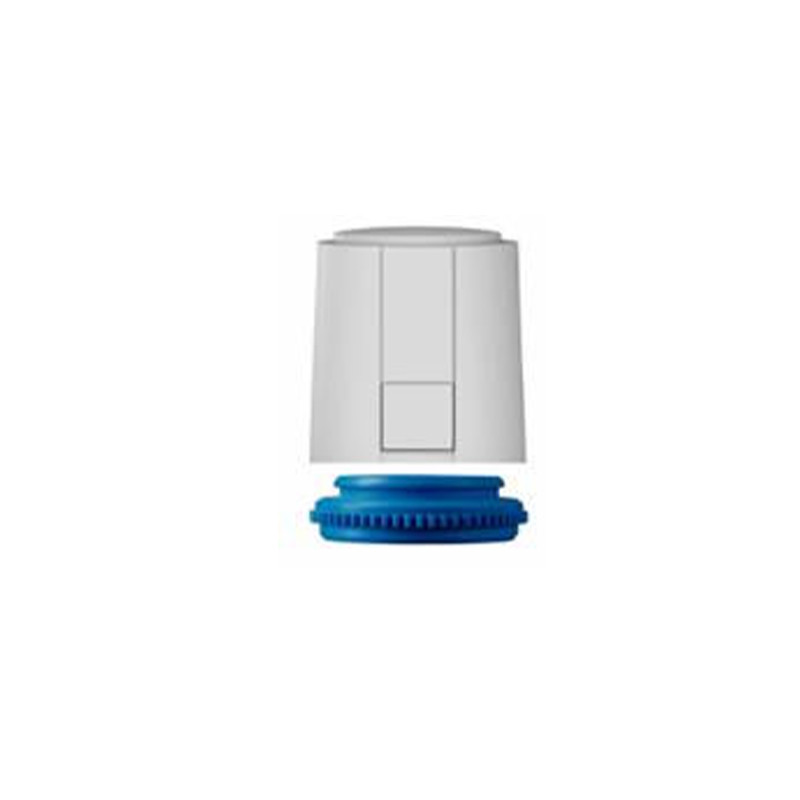

1. Adaptorul este insurubat pe robinetul termostatat.
2. Capul termoelectric este asezat vertical pe adaptor
3. Capul termoelectric se fixeaza pe adaptor, prin apasare in jos pe verticala cu mana pana face ''click''

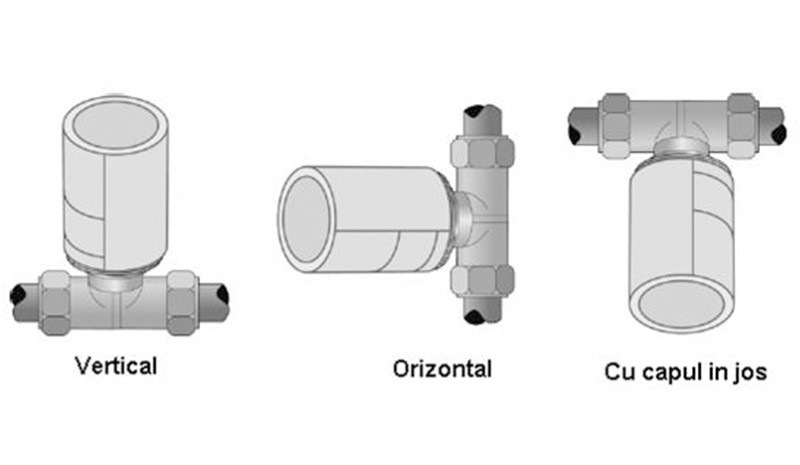

Pozitii de instalare

Pozitia pentru instalare ,de preferat ,este verticala sau orizontala.Montajul cu capul in jos poate reduce durata de viata in conditii speciale(De exemplu apa contaminata, murdara)

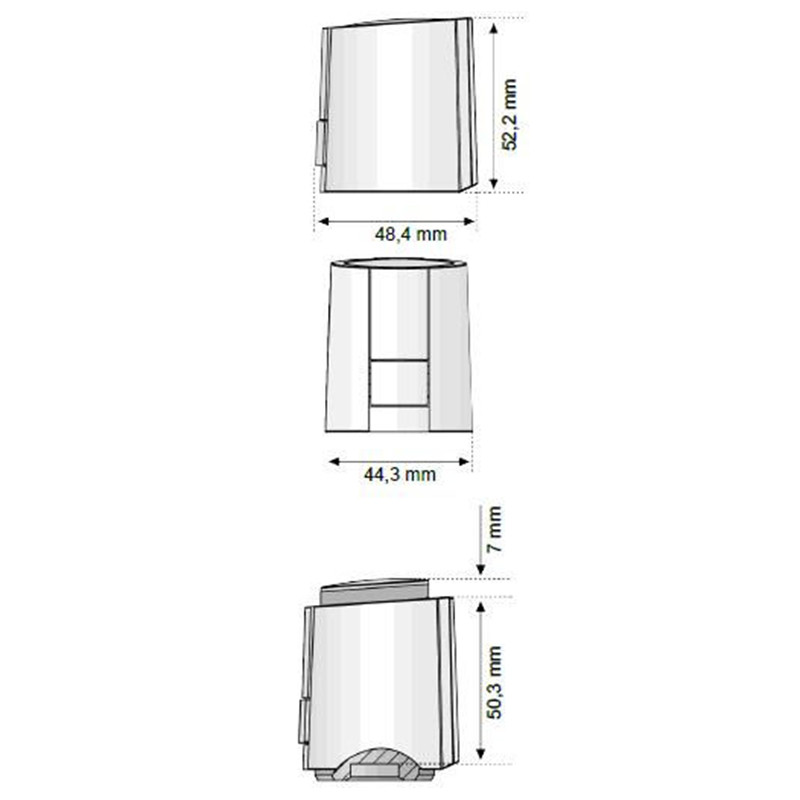

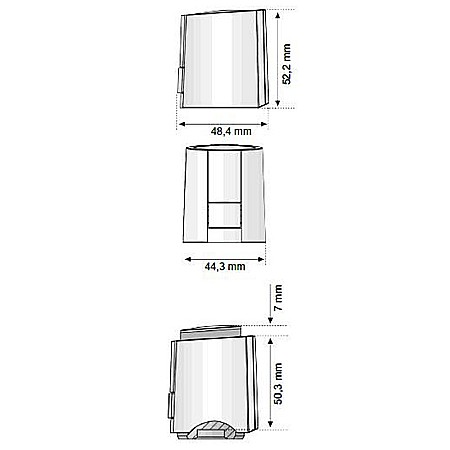

Specificatii tehnice

• Filet: M28 x 1,5
• Tensiune lucru: 230V AC, +10%....-10%, 50/60Hz
• Soc curent la aclansare max.: <550mA, dureaza 100 ms maxim
• Timp inchidere/deschidere: ~3,5 min
• Pozitie fara curent: NI(Normal inchis)
• Functie "Prima deschidere": Da
• Putere lucru: 1W
• Cursa(antrenare actuator): 4.0/5.0 mm/li>
• Forta actionare: 100N±5%
• Temperatura lichid: 0 - +100° C
• Temperatura depozitare: - 250° C - +60° C
• Temperatura ambientala: 0 - +60° C
• Tip protectie: IP 54/II
• Cablu conexiune/culoare: 2 x 0,75 mm2 PVC/ Gri deshis (RAL 7035)
• Lungime cablu: 1m
• Greutate cu cablu conexiuni (1m): 100 g
• CE in conformitate cu: EN 60730
• Material carcasa/culoare carcasa: Poliamida/gri deshis (RAL 7035)
• Protectie conta supratensiunii conform EN 60730-1: Min 2,5 Kv
