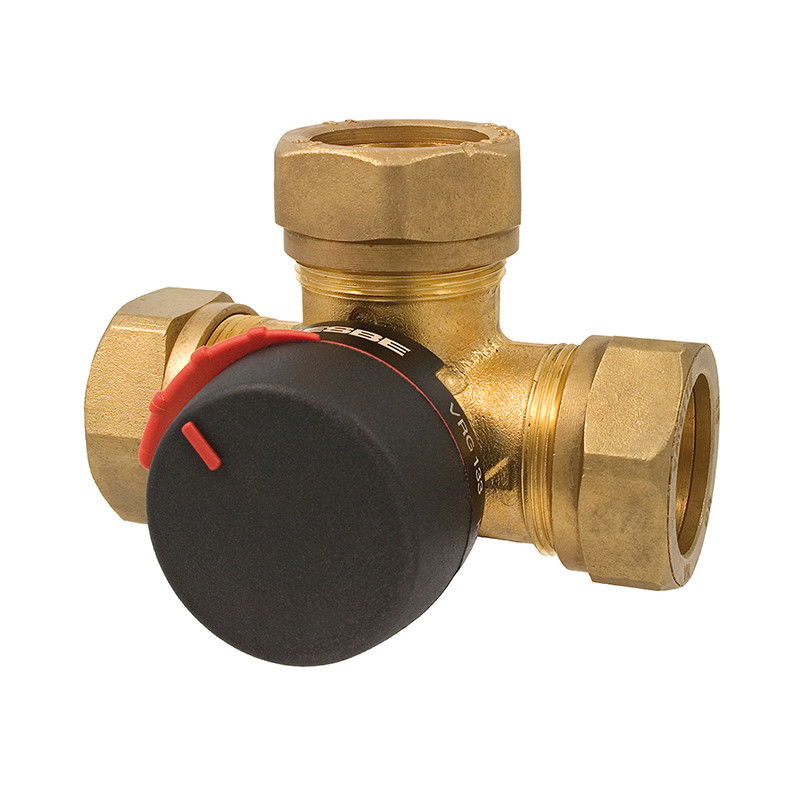

Vana de amestec rotative cu 3 cai ESBE VRG133

Seria VRG133, cu fitinguri de compresie pentru teava de cupru

Versiune echipata cu fitinguri rapide de compresie – inel conic si piulita cu pas special – pentru montarea directa (fara adaptoare de la filet la teava de cupru) pe tevi de cupru cu diametre diferite. Adecvate mai ales pentru instalatiile unde spatiul este restrans, rezistente la montari si demontari repetate, etansare perfecta.

Detalii tehnice generale ESBE VRG133

• Corp ventil: alama DZR, CW602N
• Obturator sferic: alama rezistenta la abraziune
• O-ring: EPDM
• Ax si bucse: PPS compozit
• Presiune de lucru: 10 bar
• Mediu de lucru: apa, apa cu glicol 50%, apa cu amestec de etanol 28%
• Temperatura mediu lucru:10… +110°C (continuu), +130°C (temporar)
• Cadere de presiune max.:
  • instalat ca ventil de amestec 100 kPa,
  • caven til de derivatie 200 kPa
• Presiune de inchidere: maximum 200 kPa intre porturi, cuplu pentru max. ΔP = 6 Nm (3Nm la DN15...32)
• Scurgeri: 0,05% din kvs la o presiune diferentiala de 1 bar intre porturi
• Unghi de rotatie: 90°, dotat cu limitatoare cap de cursa la actionarea manuala
• Aplicatii: amestec, derivatie sau comutatie
• Racord conexiune
  • filet interior conform ISO7/1,
  • filet exterior conform ISO228/1
  • fitinguri de compresie pentru teava cupru, conform EN1254-2
• Autoritate reglare ventil: 100 (kv/kv minim) pe portul A-AB in linie
• Servomotoare compatibile
  • ARA600, servoregulatoare 90C, CRA, CRB, CRC, CRD
  • seria 90, folosind kitul de montaj VRG801
• Standard fabricatie: PED 97 / 23 / EC, articolul 3.3
• Accesorii: cochilii termoizolante si semi-olandezi
• Piese de schimb: garnituri de etansare, componente interne, ax de antrenare
• Producator: ESBE, fabricat in Suedia

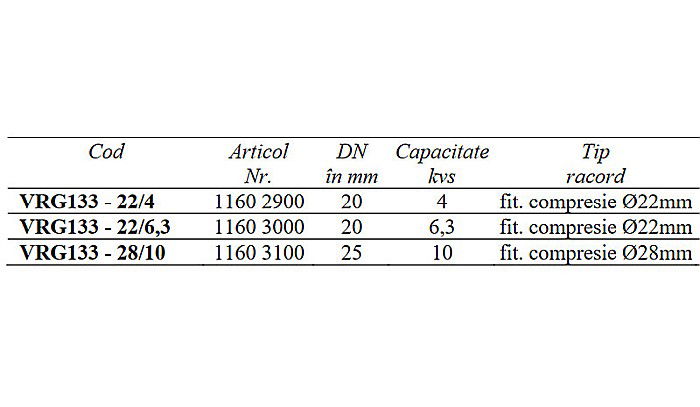

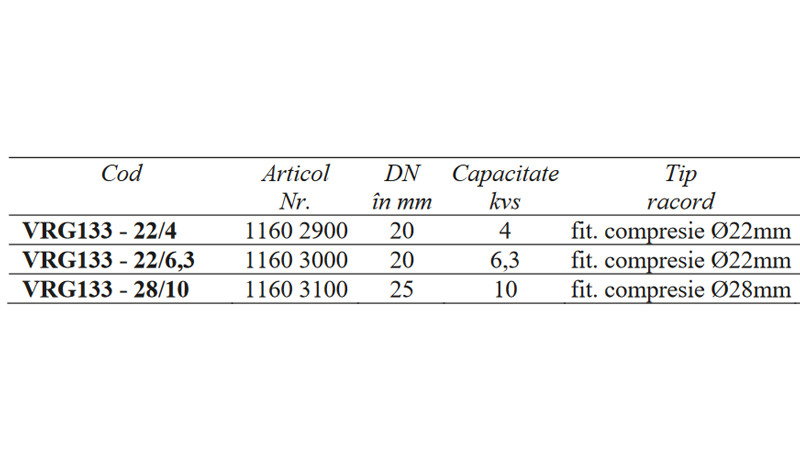

Specificatii tehnice

• Cod: VRG133-28/10
• DN: 25 mm
• Capacitate: 10 kvs
• Racord: fit compresie Ø28
