Panou solar nepresurizat termosifon cu boiler inox 200 litri 24 tuburi Sontec

Panourile solare cu tuburi vidate SP-C nepresurizate sunt panouri care se folosesc sezonier, in perioada calda a anului (martie – noiembrie).
Sistemul solar termosifon de apa calda menajera consta intr-un ansamblu de mai multe tuburi cu pereti dubli, vidate, un rezervor de acumulare a apei calde si un vas de prea plin cu robinet cu flotor. Tuburile vidate sunt simple, fara sistemul ”heat pipe”. Apa rece din rezervor patrunde gravitational in tuburile vidate unde este incalzita de radiatia solara. Prin incalzire, apa isi reduce densitatea si se ridica in rezervor fiind inlocuita de o cantitate echivalenta de apa rece.

Tuburile colectoare vidate, la montaj, se orienteaza spre soare si capteaza energia acestuia pe parcursul zilei. Tuburile vidate sunt tuburi cu pereti dubli, din sticla borosilicat. In interiorul peretilor dubli este vid.
Tuburile solare vidate absorb cca. 97% din energia solara pe care o primesc. Rolul spatului vidat este de izolator termic care sa reduca la maxim pierderile de caldura.
Panourile solare colectoare cu tuburi vidate sunt sistemele perfecte pentru zone cu clima temperata precum Romania. Aceste panouri solare colectoare rezista la grindina de aprox. 3 cm in diametru.

Avantaje

• Sunt usor de instalat
• Nu necesita intretinere
• Nu folosesc energie electrica
• Au un randament foarte bun
• Sunt cele mai economice sisteme solare de preparare a apei calde menajere

Pentru o functionare corespunzatoare a panoului solar se recomanda achizitionarea unui regulator solar.

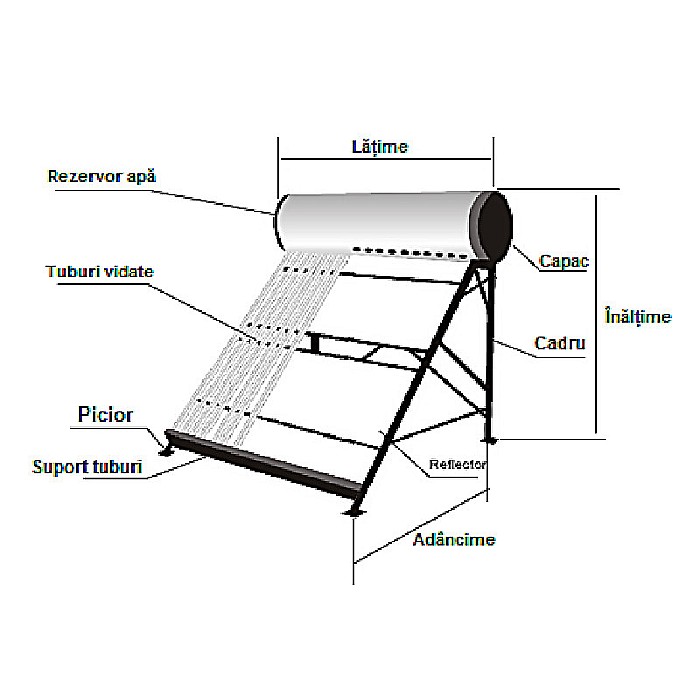

Sistemul este compus din

1. Boiler
2. Cadrul de montaj
3. Tuburile vidate

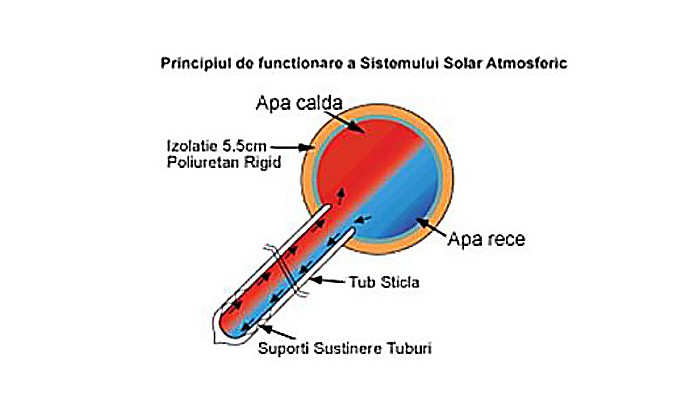

Principiu de functionare

Tuburile vidate sunt realizate dintr-un tub interior si un tub exterior. Volumul dintre tuburi este vidat. Pe peretele exterior al tubului interior este depus un strat absorbant selectiv. Tuburile vidate absorb radiatia solara si o transforma in energie termica.
Sistemele solare termosifon nepresurizate au la baza fenomenul de incalzire prin convectie naturala a apei din interiorul tuburilor de sticla.
Prin tuburile vidate circula apa. Circulatia apei este realizata in mod natural prin termosifon. Apa din tuburile vidate se incalzeste si, din aceasta cauza, isi reduce greutatea specifica. Ca urmare a acestui fapt, apa incalzita se ridica in boiler iar locul apei calde este luat de un volum echivalent de apa rece. Procesul decurge in mod continuu pe toata perioada de timp in care panoul este incalzit de soare.
Deoarece apa circula in mod direct prin tuburi, pe timp de iarna exista pericolul ca aceasta sa inghete si sa sparga tuburile. De aceea, este necesar ca pe timp de iarna sa se goleasca apa din sistem. Golirea sistemului trebuie facuta in perioada in care inca mai este radiatie solara care, dupa golirea rezervorului de apa, sa asigure eliminarea apei din tuburi prin evaporare.
Sistemul solar termosifon nepresurizat functioneaza la presiunea atmosferica avand un supraplin ce comunica cu exteriorul. Acesta nu trebuie blocat!
Deoarece sistemul este nepresurizat este necesar ca acesta sa se monteze la o inaltime mai mare decat cea a consumatorilor. Presiunea din instalatie este in functie de inaltimea la care este montat panoul solar.
In cazul in care nu exista posibilitatea montarii panoului la o inaltime convenabila, instalatia poate fi echipata cu o pompa speciala care sa asigure o presiune satisfacatoare (cca. 1 bar).

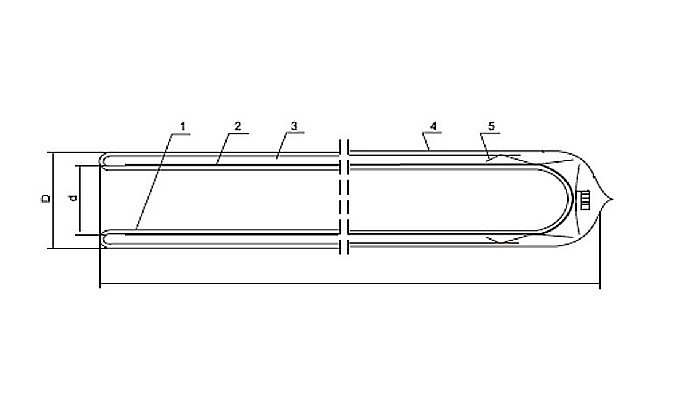

1. Tub interior
2. Strat absorbant selectiv
3. Spatiu vidat
4. Tub exterior
5. Clips distantier

Specificatii tehnice

Date generale

• Capacitate boiler: 200 l
• Numar tuburi: 24 tuburi vidate nepresurizate
• Suprafata: 2,28 m²
• Boiler inox interior si exterior
• Suport din otel inox
• Fara flotor si fara rezistenta

Panoul solar

• Materialul rezervorului: otel inox 304 grosimea de 0,5 mm
• Materialul carcasei rezervorului: otel inox (0,5 mm)
• Izolatie termica: spuma din poliuretan cu grosimea de 55 mm
• Materialul suportului: otel inox cu grosimea de 1,2 mm

Tub vidat

• Lungimea tubului: 1800 mm
• Diametrul tubului:
  • Exterior: 58 mm
  • Interior: 47 mm
• Grosimea sticlei: 1,6 mm
• Material sticla: borosilicat
• Coeficient de absorbtie: min. 93%
• Coeficient de emisie: max. 6%
• Vacuum: P < 3,5 x 10-3 Pa
• Greutate: 2,7 kg
• Rezistenta la grindina: diametrul de 25 mm

Atentie!

Presiunea apei calde este data de diferenta de nivel dintre rezervor si robinet.
Pentru a dispune de o presiune de cca. 0,5 bar este necesar ca rezervorul panoului solar sa fie plasat la o inaltime de 5,5 m.
