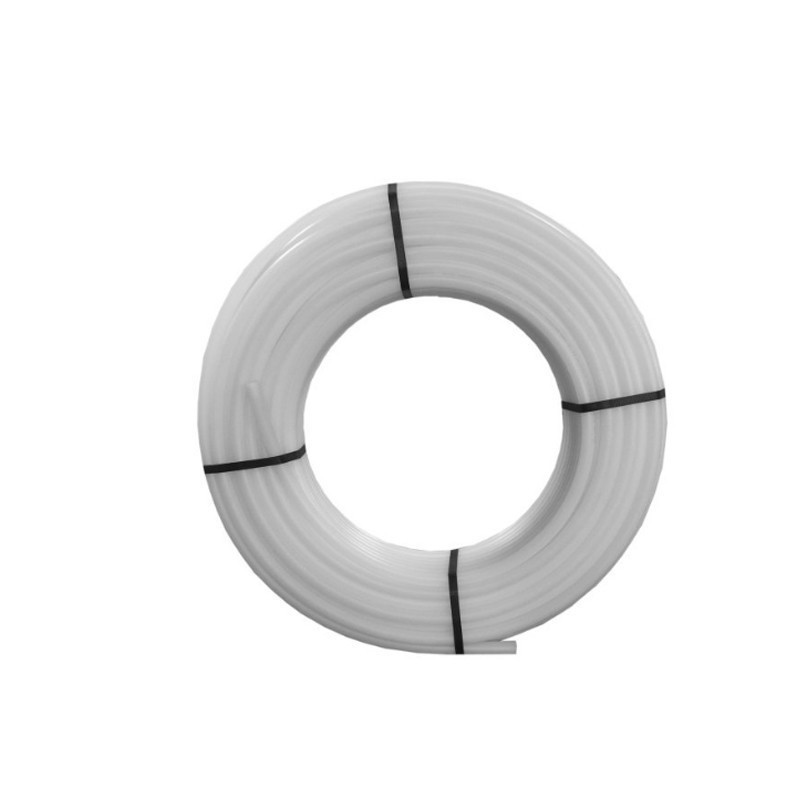

Teava PE-Xb Valrom cu bariera de oxigen pentru incalzire in pardoseala

Instalatii de incalzire prin pardoseala definita clasa 4 conform standard EN ISO 15875-1 si de racire prin pardoseala.
Pentru aceasta aplicatie exista disponibilitate de colectori cu montare cu eurocon pentru tevile cu diametru cuprinse intre 14 ÷ 20 mm.

Caracteristici generale

• Tipuri de teava in functie de structura:

  • 3 straturi - teava cu bariera de oxigen
• Materiale:
  • PE-X - polietilena reticulata; PE-Xb - metoda de reticulare cu silani - implica inocularea moleculelor reactive de silani la polietilena. Tuburile sunt produse prin adaugarea la compusul rezultat a unui catalizator.
  • Bariera de oxigen (EVOH – copolimeretilena-alcool vinilic) - rolul de a impiedica patrunderea oxigenului din atmosfera prin moleculele tevii si implicit oxidarea componentelor metalice care fac parte din sistem.
• Standarde:
  • EN ISO 15875 – cu privire la producerea, verificarea si domeniul de aplicatie.
  • DIN 4726 - pentru bariera de oxigen.

1. PE-Xb
2. Adeziv
3. EVOH (etil vinil alcool)= bariera de oxigen

Specificatii tehnice

• Diametru: 16 mm
• Grosime: 2 mm
• Lungime: 500 m
• Scalc: 3.75 (explicat in PDF)
• Clasa: 4
• Presiune: 10 bar

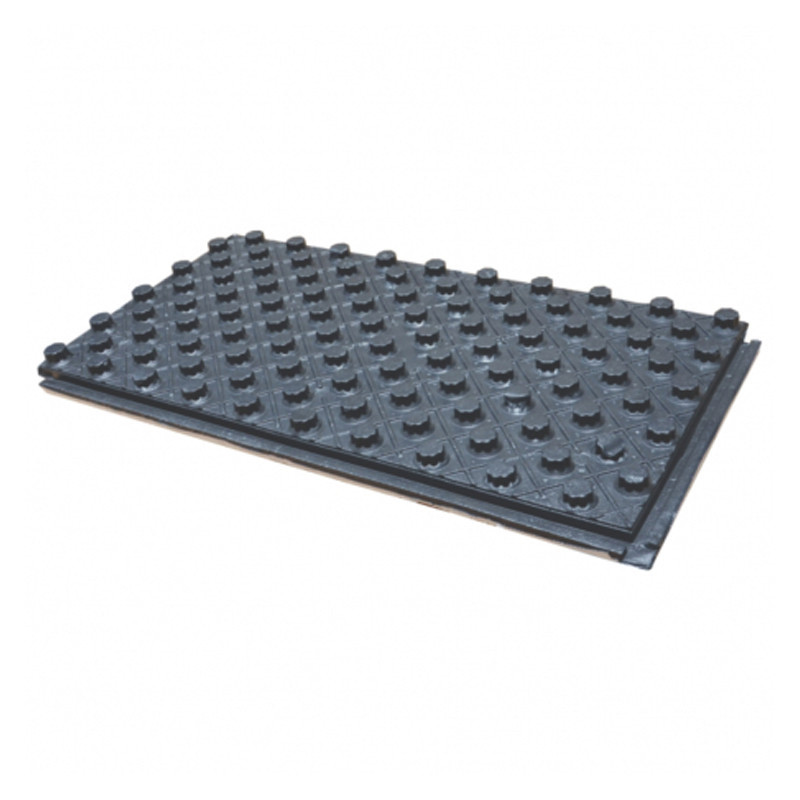

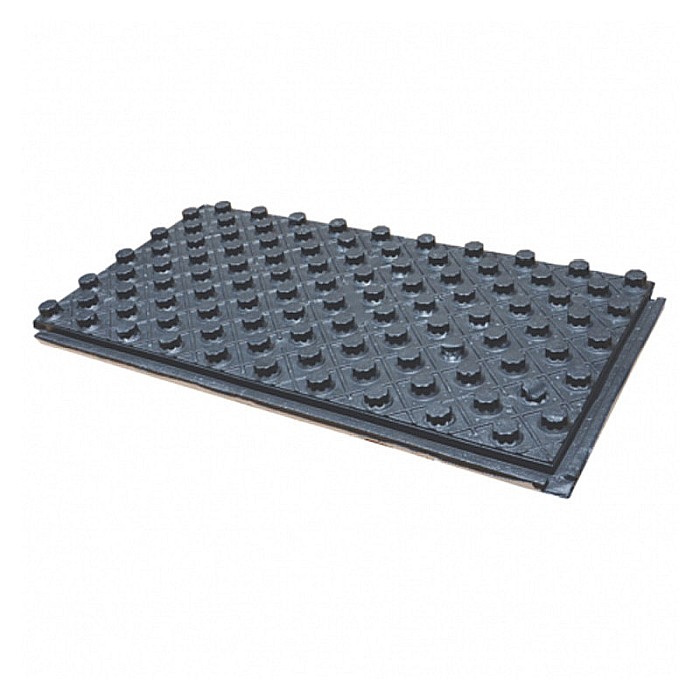

Placa nuturi termoizolanta Valrom pentru incalzire in pardoseala

Se utilizeaza in sistemele de incalzire/racire prin pardoseala si are rolul de a asigura izolarea termica a instalatiei de restul structurii cladirii, precum si de suport pentru dispunerea tevilor in forma de serpentina simpla/dubla sau in spirala.

Punere in opera Placa nuturi termoizolanta Valrom pentru incalzire in pardoseala

• Placile cu nuturi se monteaza incepand din coltul cel mai indepartat de usa. Se aseaza decalat si se fixeaza intre ele prin sistemul nut si feder.
• Montaj decalat
• Imbinare prin sistem nut/feder

Se livreaza in baxuri de carton cu dimensiunile 1040x640x540mm. Un bax contine 16 placi.

Specificatii tehnice Placa nuturi termoizolanta Valrom pentru incalzire in pardoseala

• Standard referinta: SR EN 13163:2012
• Denumire conform EN 13163: EPS-EN 13163-T1-L1-W1-S1-P1-DS(N)5-DLT(1)5-BS250-CS(10)150
• Dimensiune conducta: 16-18 mm
• Conductivitate termica: 0.035 W/mK
• Rezistenta termica: 0.43 m² K/W
• Sarcina maxima: 75 kPa (7500 Kg/m²)
• Euroclasa reactie la foc conform DIN 4102: B2
• Euroclasa reactie la foc conform EN 13501-1: E
• Culoare film laminat: negru
• L: 1030 mm
• I: 530 mm
• L1: 1000 mm
• I1: 500 mm
• Suprafata efectiva placa: 0.5 m²
• H: 39 mm
• h: 24 mm
• S: 15 mm
• P: 50 mm

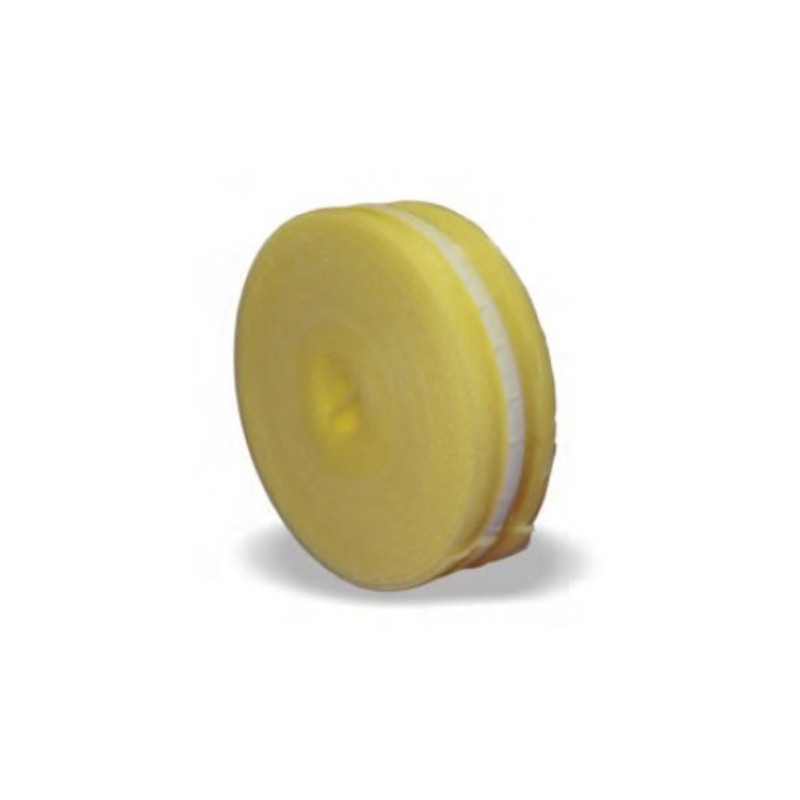

Banda perimetrala Valrom pentru incalzire in pardoseala

Banda perimetrala are rolul de a prelua dilatarile sapei turnatde pentru incalzirea prin pardoseala si se monteaza pe conturul peretilor, stalpilor sau pe conturul oricarei structuri cu care sapa va intra in contact in cazul incalzirilor prin pardoseala in sistem umed.

Montaj Banda perimetrala Valrom pentru incalzire in pardoseala

• Banda perimetrala se monteaza pe tot conturul camerei si pe orice structura care depaseste cota pardoselii (usi, coloane, etc).
• Se fixeaza pe suprafata peretelui si apoi, cu ajutorul benzii autoadezive, de folia hidroizolatie sau de placile de polistiren, dupa caz.
• Se taie la inaltimea sapei finite, dupa finisarea pardoselii.

Specificatii tehnice Banda perimetrala Valrom pentru incalzire in pardoseala

• Grosime: 8 mm
• Inaltime: 130 mm
• Lungime: 25 m
• Strat adeziv: 3 mm

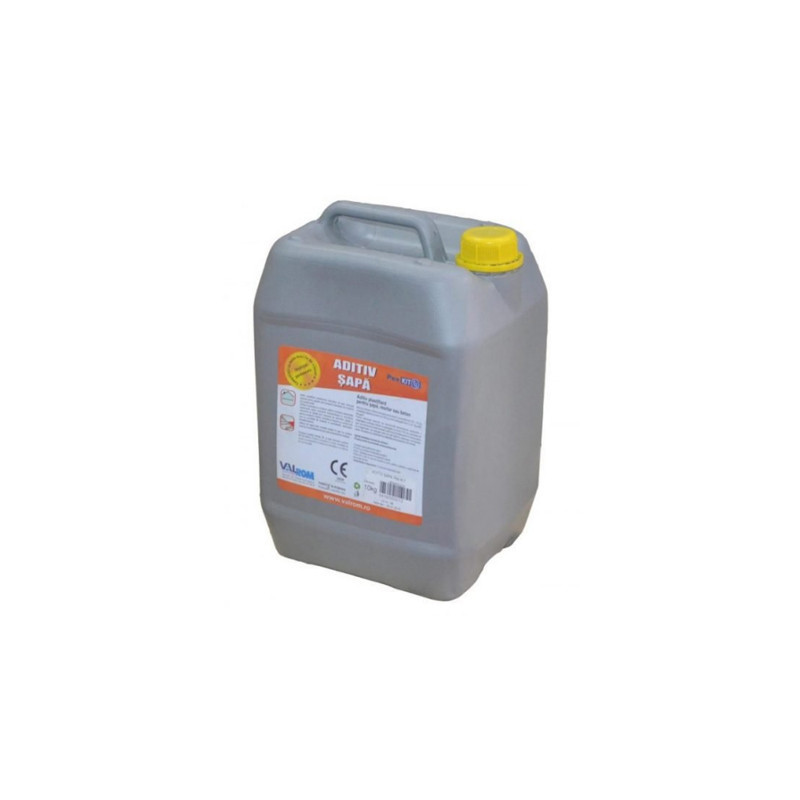

Aditiv sapa Valrom pentru incalzire in pardoseala

Produsuleste un aditiv plastifiant profesional puternic reducator de apa, formulat special pentru şapele care acopera instalatiile de incalzire prin pardoseala.In amestec cu cimentul/betonul utilizat,aditivul de sapaconfera o elasticitate superioara amestecului crescand maleabilitatea si rezistenta mecanica la vibratii prin actiunea de eliminare rapida a aerului existent in beton. Aditivul de sapa PexKIT este complet solubil in apa, nu contine cloruri si nu corodeaza structuri sau echipamente metalice

Mod de utilizare Aditiv sapa Valrom pentru incalzire in pardoseala

Aditivul de sapa se dozeaza in proportie de 0,5% -1% din cantitatea totala de ciment ( la 100 kg ciment adaugati intre 0,5 si 1 kg aditiv de sapa).
Pentru eficienta maxima, se recomanda amestecarea prealabila a materialelor prafoase ( ciment si agregate) cu minim 70% din cantitatea de apa. Se introduce in acest amestec aditivul PexKIT si se malaxeaza 3-5 minute pana la omogenizare. Se adauga restul de apa pana la obtinerea consistentei dorite. Amestecul isi pastreaza lucrabilitatea timp de pana la 90 minute

Specificatii tehnice Aditiv sapa Valrom pentru incalzire in pardoseala

• Greutate: 5 kg

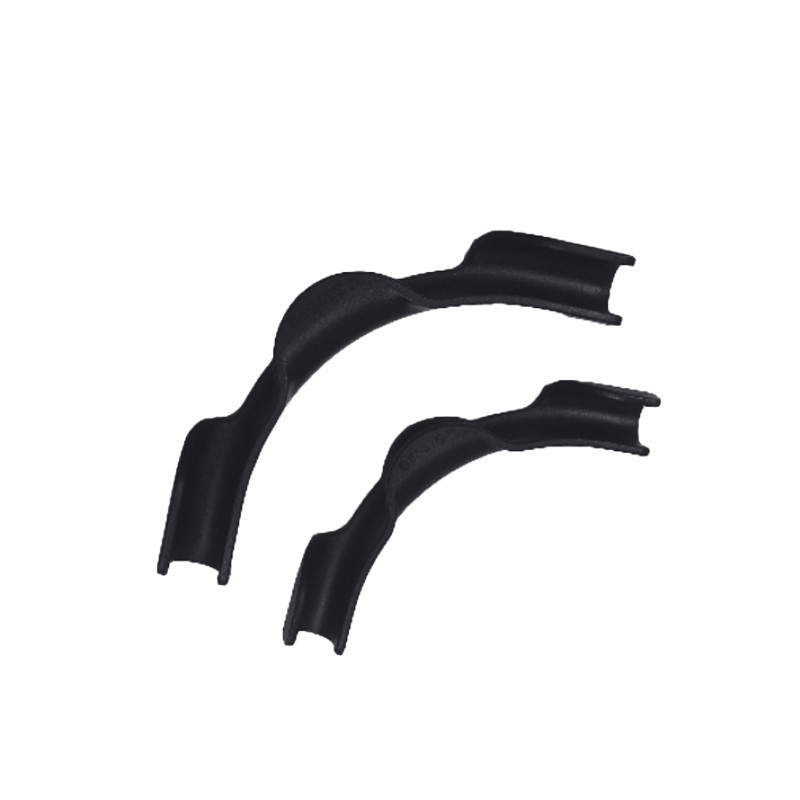

Curba conductoare Valrom pentru incalzire in pardoseala

Curba la 90°, avand rolul de a facilita curbarea si de a proteja conductele impotriva cutarii.

Specificatii tehnice Curba conductoare Valrom pentru incalzire in pardoseala

• Dimensiune: 16 mm
• Material: poliamida

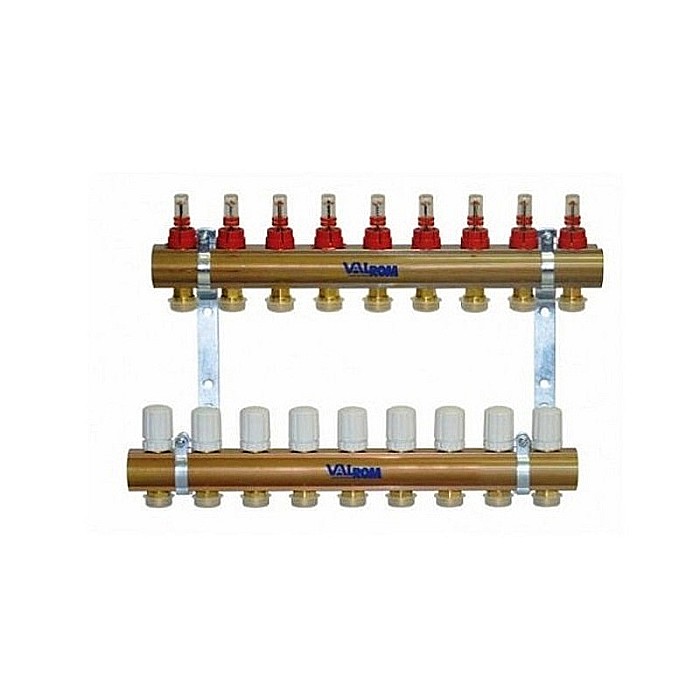

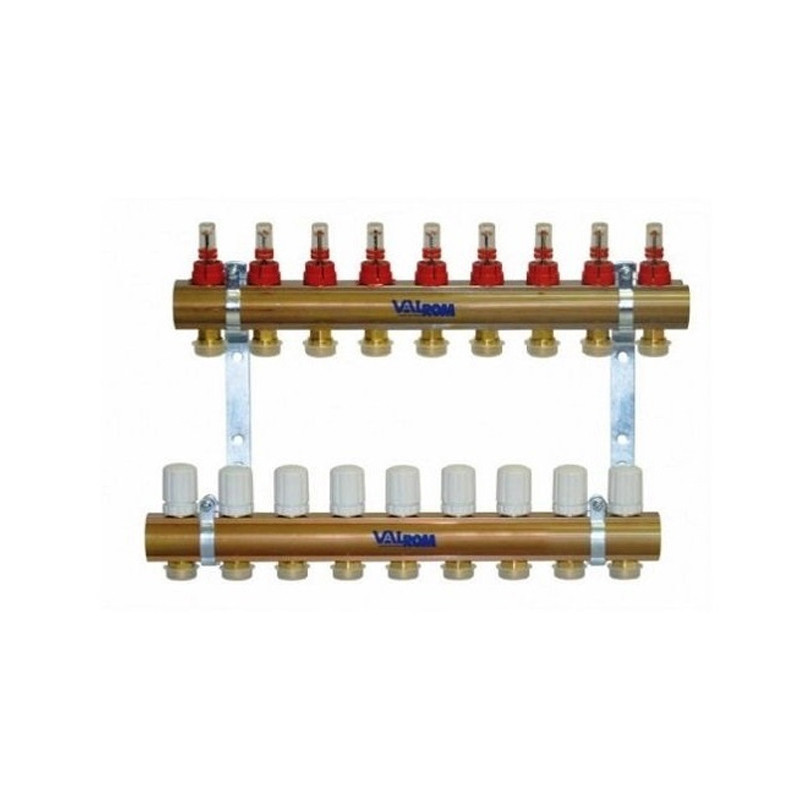

Distribuitor incalzire pardoseala Valrom cu debitmetre eurocon

In instalatii de incalzire/racire prin pardoseala dar si pentru incalzirea cu radiatoare. Realizeaza distributia agentului termic in serpentinele de la incalzirea prin pardoseala sau prin radiatoare precum si agentul racit in cazul racirii prin pardoseala.

Cuprinde:

• 1 colector bara cu debitmetre si robineti de echilibrare incorporate.
• 1 colector bara ,termostatic cu optiune de control electric (cap termoelectric/actuator)
• suporti pentru colector

Debitmetrul este o supapa de echilibrare pentru debit si cadere de presiune in functie de specificatiile din proiect. Pentru a asigura functionarea corecta a debitmetrului, va rugam sa respectati directia de curgere.

Debitmetrul este alcatuit din:

1. Scala [l/min]
2. Robinet echilibrare
3. Adaptor Eurocon
4. Garnitura EPDM
5. Orificiu intrare lichid vehiculat
6. Orificiu iesire lichid vehiculat

Reglaj debit

• Deschideti complet toti robinetii de pe retur(colector) prin actionarea rozetelor albe si porniti pompa de circulatie.
• Indepartati mansonul de protectie rosu.
• Mutati inelul indicator rosu in pozitia debitului specificat in proiect.
• Rotiti piulita neagra pana platanul din interior ajunge in dreptul fantei de la inelul indicator rosu.
• Debitul este echilibrat.Montati la loc mansonul rosu de protectie.

Specificatii tehnice Distribuitor incalzire pardoseala Valrom cu debitmetre eurocon

• Numar circuite: 5
• L: 262 mm
• Ltot: 287 mm
• l: 50 mm
• W: 210 mm
• D: 1" F
• h1: 54 mm
• H: 324 mm
• P: 77 mm
• Greutate: 3.90 kg
• Conectare: 3/4" eurocon

Debitmetru

• Temperatura max.: 80° C
• Presiune max.: 10 bari
• Presiune diferentiala max.: 0.8 bar
• Temperatura ambientala max.: 50° C

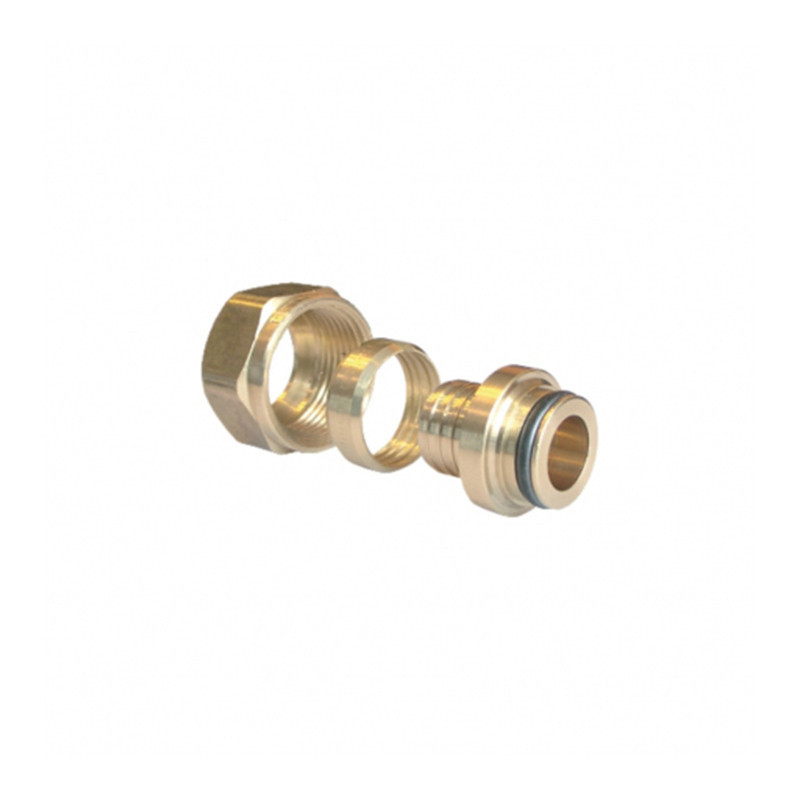

Piulita pexal Valrom

In instalatii sanitare de alimentare cu apa calda/ rece si in instalatii de incalzire. Realizeaza legatura dintre tubulatura PE-Xb/PE-RT cu distribuitoarele cu racord Eurocon.

Componente

1. Piulita
2. Inel strangere
3. Insert
4. O-ring
5. Teava
6. Racord Eurocon

Specificatii tehnice

• D teava: 16x2 mm
• D: 23/ 19x1"
• T: 18 mm
• CH: 26 mm
• Temperatura lucru recomandata: 90° C
• Presiune limita: 10 bari

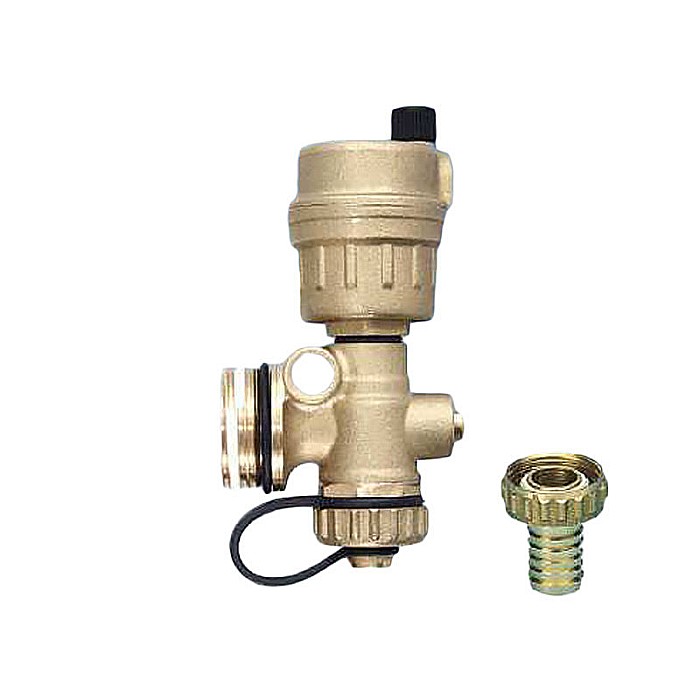

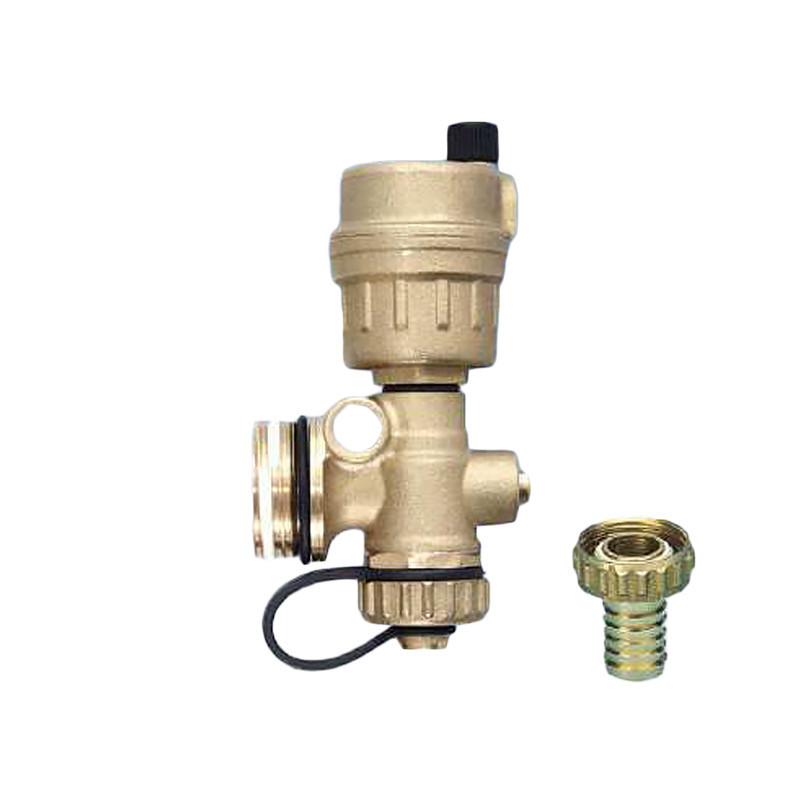

Kit golire aerisire distribuitor Valrom incalzire in pardoseala

Kit terminal pentru colectori care cuprinde ventil automat de aerisire si robinet de golire.

Specificatii tehnice Kit golire aerisire distribuitor Valrom incalzire in pardoseala

• Dimensiune: 1"
• Temperatura maxima: 115° C
• Presiune maxima: 10 bari

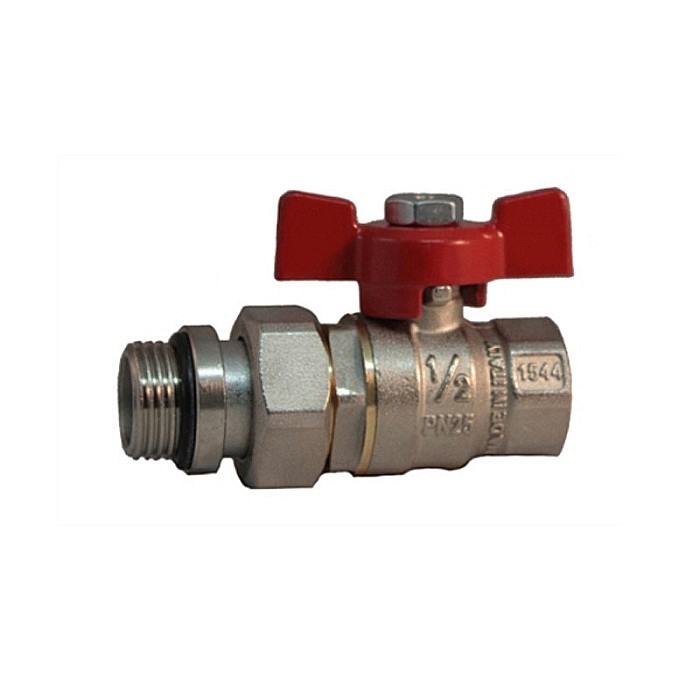

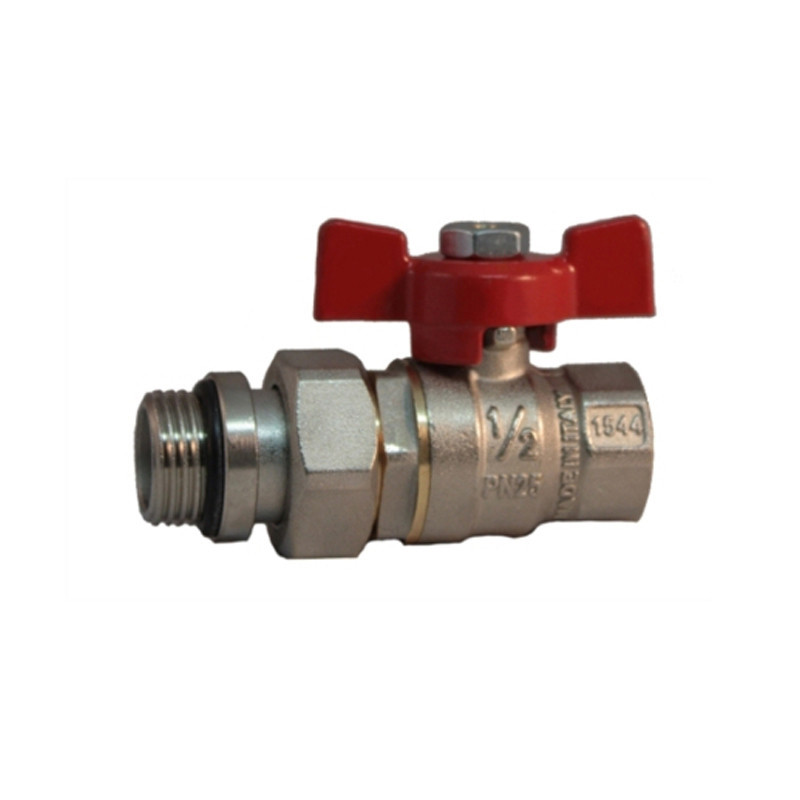

Robinet colector cu racord olandez Valrom Pexkit 64330000032

Se utilizeaza in instalatii de incalzire cu radiatoare sau instalatii de incalzire prin pardoseala.
Se monteaza pe colectori/distribuitori cu rol de a inchide alimentarea cu agent termic in caz de avarie sau mentenanta.

Specificatii tehnice

• Temperatura lucru: 0-110 ° C
• Presiune: PN25
• Filet: ISO 228
• Tip filet: FI – FE
• Corp din alama
• Fluture actionare – aluminiu
• Dimensiuni:
  • D = 1””
  • H = 51 mm
  • L = 100 mm
  • l = 64 mm

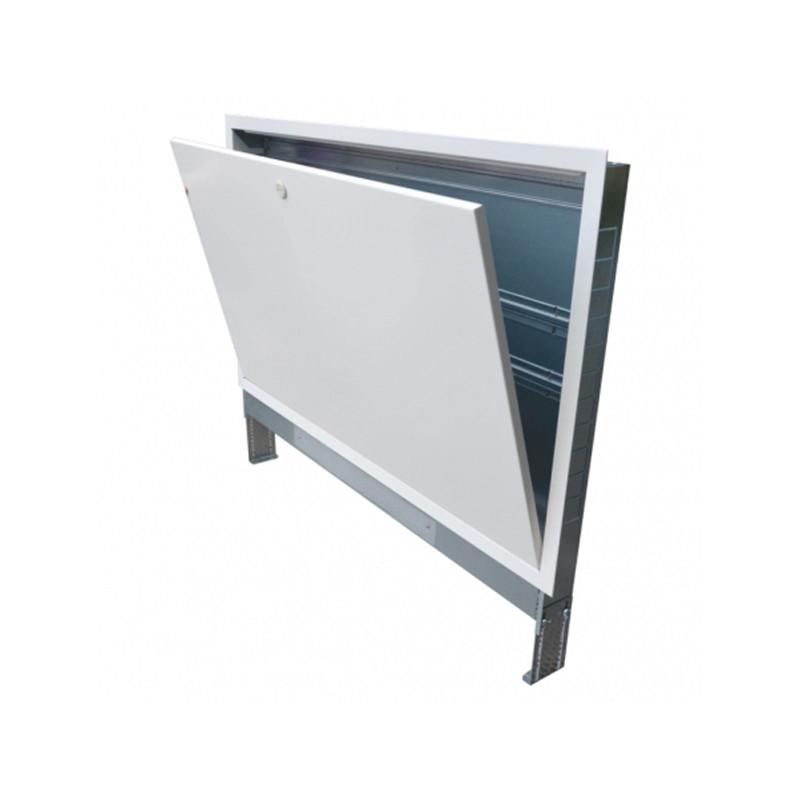

Cutie distribuitor Valrom metal pentru incalzire in pardoseala

Domenii de utilizare Cutie distribuitor Valrom metal pentru incalzire in pardoseala

Se utilizeaza in:

• instalatii de incalzire/racire prin pardoseala
• instalatii de incalzire cu radiatoare.

Pe langa rolul estetic permit accesul la distributor/colector in caz de avarie precum si pentru eventuale lucrari de intretinere

Dotare Cutie distribuitor Valrom metal pentru incalzire in pardoseala

• sine pentru montare distribuitori
• 4 suruburi cap patrat M8x15 mm+4 piulite hexagonale cu flansa M8
• 4 pretaieri de forma circulara pe lateralele cutiei D = 70mm
• mecanism de inchidere usa caseta
• 2 chei pentru actionare mecanisminchidere.
• prevazuta cu sina Omega pentru montare unitate automatizare

Montare Cutie distribuitor Valrom metal pentru incalzire in pardoseala

• ingropat
• nu se instaleaza produsul in exteriorul cladirii sau in incaperile cu umezeala ridicata(ex baie)

Specificatii tehnice Cutie distribuitor Valrom metal pentru incalzire in pardoseala

• Dimensiune: 800 x 550 x 110-170 mm
• Temperatura mediu ambient camera: 5 - 25° C
