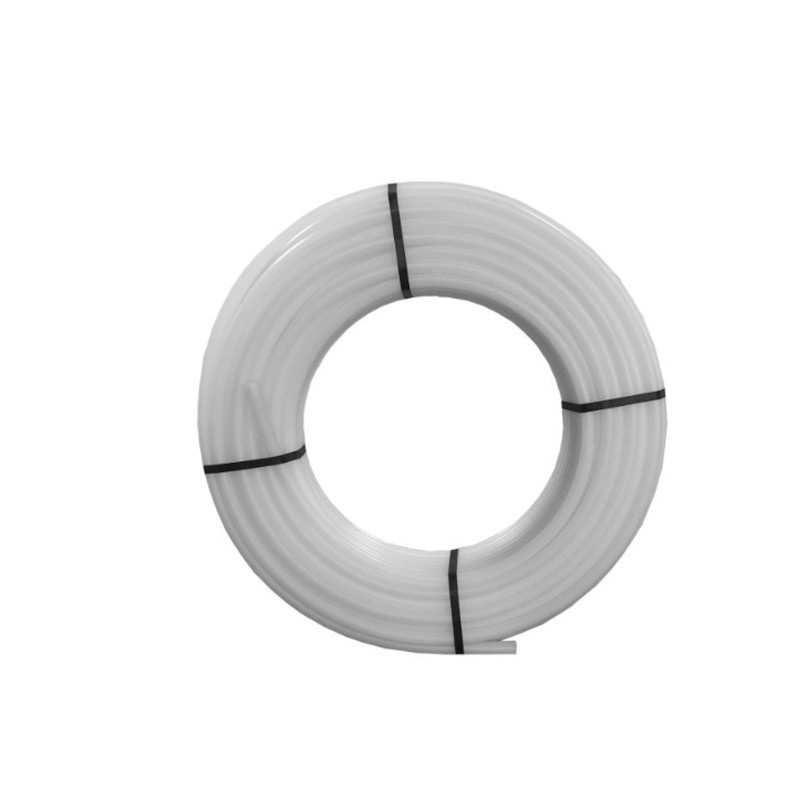

Teava PE-Xb Valrom cu bariera de oxigen pentru incalzire in pardoseala

Instalatii de incalzire prin pardoseala definita clasa 4 conform standard EN ISO 15875-1 si de racire prin pardoseala.
Pentru aceasta aplicatie exista disponibilitate de colectori cu montare cu eurocon pentru tevile cu diametru cuprinse intre 14 ÷ 20 mm.

Caracteristici generale

• Tipuri de teava in functie de structura:

  • 3 straturi - teava cu bariera de oxigen
• Materiale:
  • PE-X - polietilena reticulata; PE-Xb - metoda de reticulare cu silani - implica inocularea moleculelor reactive de silani la polietilena. Tuburile sunt produse prin adaugarea la compusul rezultat a unui catalizator.
  • Bariera de oxigen (EVOH – copolimeretilena-alcool vinilic) - rolul de a impiedica patrunderea oxigenului din atmosfera prin moleculele tevii si implicit oxidarea componentelor metalice care fac parte din sistem.
• Standarde:
  • EN ISO 15875 – cu privire la producerea, verificarea si domeniul de aplicatie.
  • DIN 4726 - pentru bariera de oxigen.

1. PE-Xb
2. Adeziv
3. EVOH (etil vinil alcool)= bariera de oxigen

Specificatii tehnice

• Diametru: 16 mm
• Grosime: 2 mm
• Lungime: 500 m
• Scalc: 3.75 (explicat in PDF)
• Clasa: 4
• Presiune: 10 bar

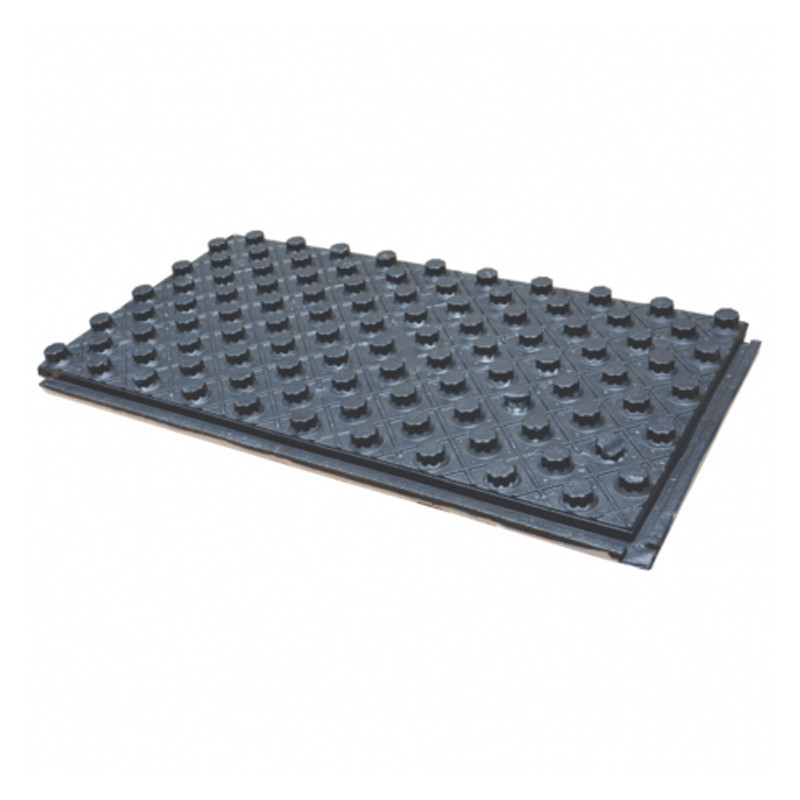

Placa nuturi termoizolanta Valrom pentru incalzire in pardoseala

Se utilizeaza in sistemele de incalzire/racire prin pardoseala si are rolul de a asigura izolarea termica a instalatiei de restul structurii cladirii, precum si de suport pentru dispunerea tevilor in forma de serpentina simpla/dubla sau in spirala.

Punere in opera Placa nuturi termoizolanta Valrom pentru incalzire in pardoseala

• Placile cu nuturi se monteaza incepand din coltul cel mai indepartat de usa. Se aseaza decalat si se fixeaza intre ele prin sistemul nut si feder.
• Montaj decalat
• Imbinare prin sistem nut/feder

Se livreaza in baxuri de carton cu dimensiunile 1040x640x540mm. Un bax contine 16 placi.

Specificatii tehnice Placa nuturi termoizolanta Valrom pentru incalzire in pardoseala

• Standard referinta: SR EN 13163:2012
• Denumire conform EN 13163: EPS-EN 13163-T1-L1-W1-S1-P1-DS(N)5-DLT(1)5-BS250-CS(10)150
• Dimensiune conducta: 16-18 mm
• Conductivitate termica: 0.035 W/mK
• Rezistenta termica: 0.43 m² K/W
• Sarcina maxima: 75 kPa (7500 Kg/m²)
• Euroclasa reactie la foc conform DIN 4102: B2
• Euroclasa reactie la foc conform EN 13501-1: E
• Culoare film laminat: negru
• L: 1030 mm
• I: 530 mm
• L1: 1000 mm
• I1: 500 mm
• Suprafata efectiva placa: 0.5 m²
• H: 39 mm
• h: 24 mm
• S: 15 mm
• P: 50 mm

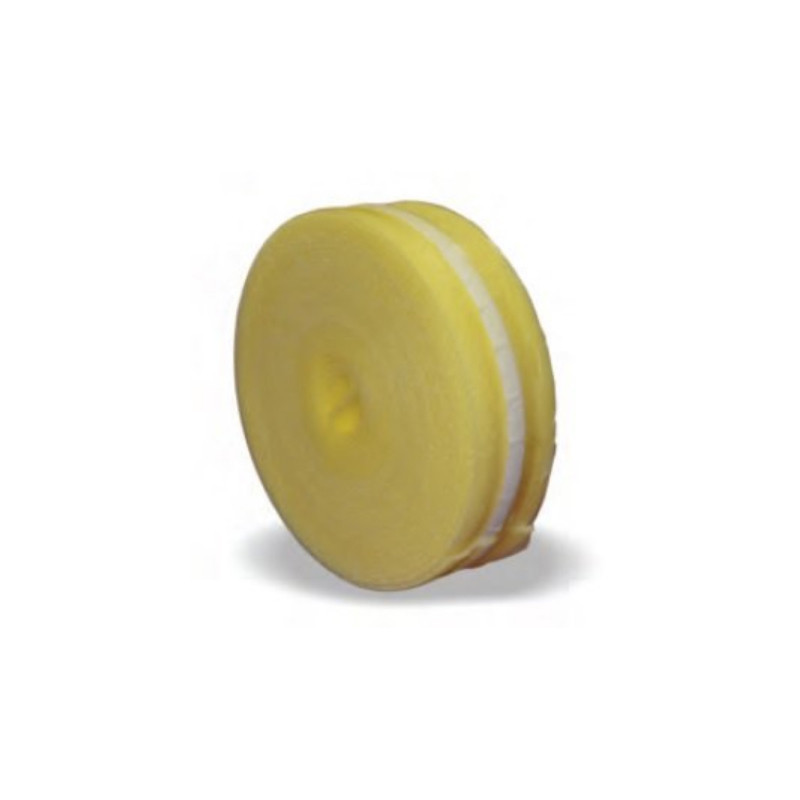

Banda perimetrala Valrom pentru incalzire in pardoseala

Banda perimetrala are rolul de a prelua dilatarile sapei turnatde pentru incalzirea prin pardoseala si se monteaza pe conturul peretilor, stalpilor sau pe conturul oricarei structuri cu care sapa va intra in contact in cazul incalzirilor prin pardoseala in sistem umed.

Montaj Banda perimetrala Valrom pentru incalzire in pardoseala

• Banda perimetrala se monteaza pe tot conturul camerei si pe orice structura care depaseste cota pardoselii (usi, coloane, etc).
• Se fixeaza pe suprafata peretelui si apoi, cu ajutorul benzii autoadezive, de folia hidroizolatie sau de placile de polistiren, dupa caz.
• Se taie la inaltimea sapei finite, dupa finisarea pardoselii.

Specificatii tehnice Banda perimetrala Valrom pentru incalzire in pardoseala

• Grosime: 8 mm
• Inaltime: 130 mm
• Lungime: 25 m
• Strat adeziv: 3 mm

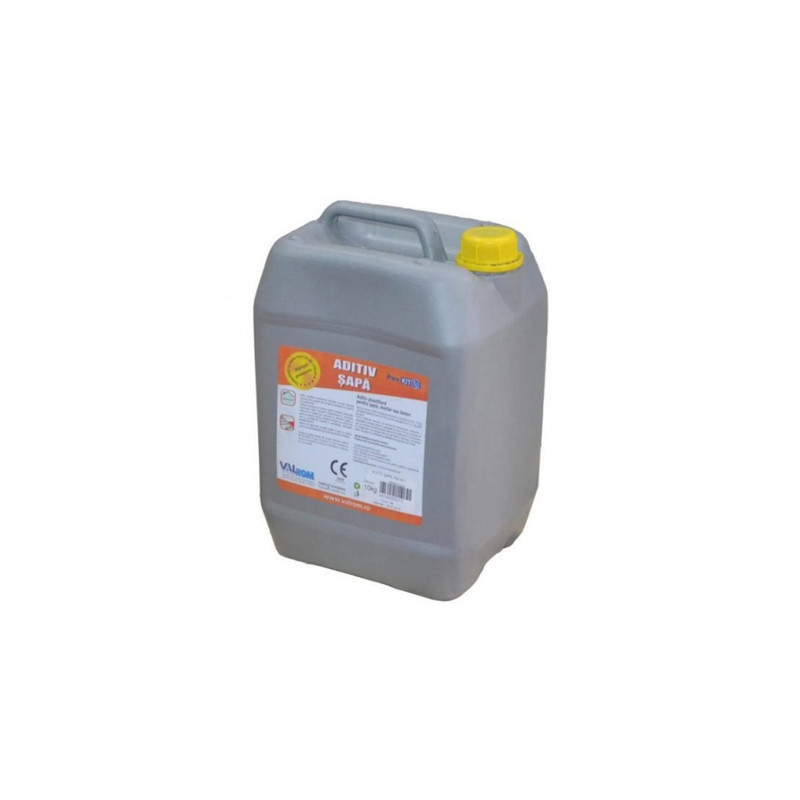

Aditiv sapa Valrom pentru incalzire in pardoseala

Produsuleste un aditiv plastifiant profesional puternic reducator de apa, formulat special pentru şapele care acopera instalatiile de incalzire prin pardoseala.In amestec cu cimentul/betonul utilizat,aditivul de sapaconfera o elasticitate superioara amestecului crescand maleabilitatea si rezistenta mecanica la vibratii prin actiunea de eliminare rapida a aerului existent in beton. Aditivul de sapa PexKIT este complet solubil in apa, nu contine cloruri si nu corodeaza structuri sau echipamente metalice

Mod de utilizare Aditiv sapa Valrom pentru incalzire in pardoseala

Aditivul de sapa se dozeaza in proportie de 0,5% -1% din cantitatea totala de ciment ( la 100 kg ciment adaugati intre 0,5 si 1 kg aditiv de sapa).
Pentru eficienta maxima, se recomanda amestecarea prealabila a materialelor prafoase ( ciment si agregate) cu minim 70% din cantitatea de apa. Se introduce in acest amestec aditivul PexKIT si se malaxeaza 3-5 minute pana la omogenizare. Se adauga restul de apa pana la obtinerea consistentei dorite. Amestecul isi pastreaza lucrabilitatea timp de pana la 90 minute

Specificatii tehnice Aditiv sapa Valrom pentru incalzire in pardoseala

• Greutate: 5 kg

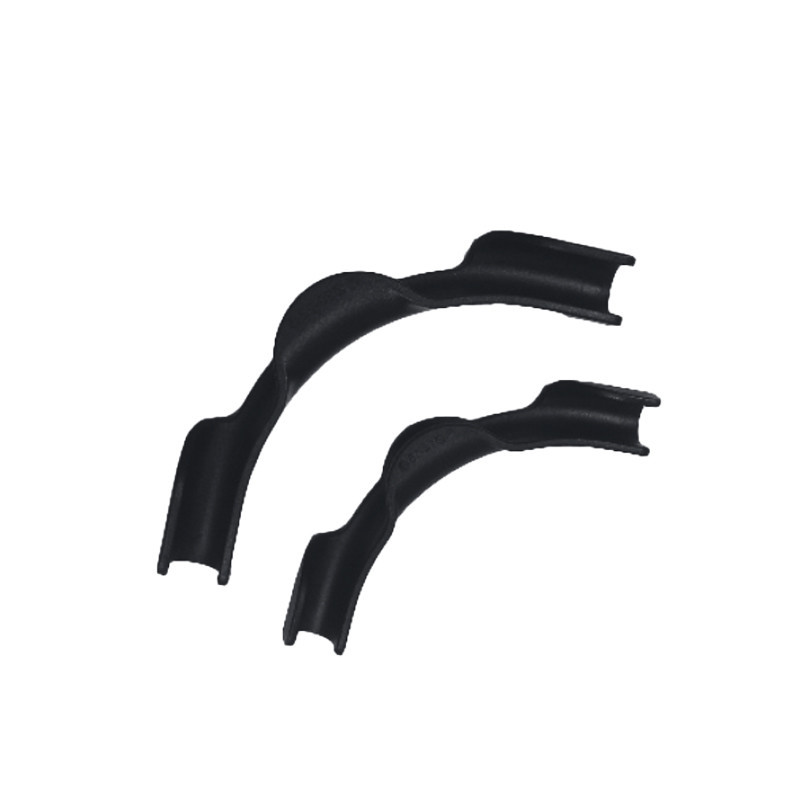

Curba conductoare Valrom pentru incalzire in pardoseala

Curba la 90°, avand rolul de a facilita curbarea si de a proteja conductele impotriva cutarii.

Specificatii tehnice Curba conductoare Valrom pentru incalzire in pardoseala

• Dimensiune: 16 mm
• Material: poliamida

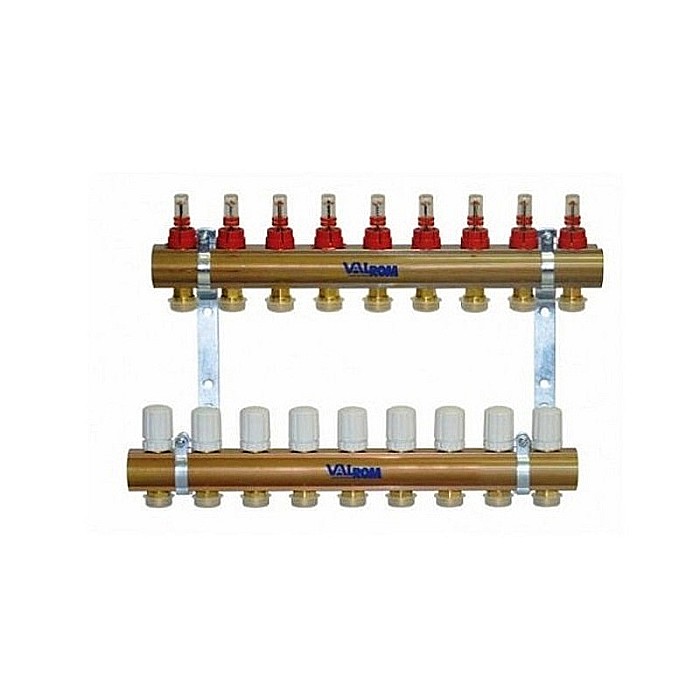

Distribuitor incalzire pardoseala Valrom cu debitmetre eurocon

In instalatii de incalzire/racire prin pardoseala dar si pentru incalzirea cu radiatoare. Realizeaza distributia agentului termic in serpentinele de la incalzirea prin pardoseala sau prin radiatoare precum si agentul racit in cazul racirii prin pardoseala.

Cuprinde:

• 1 colector bara cu debitmetre si robineti de echilibrare incorporate.
• 1 colector bara ,termostatic cu optiune de control electric (cap termoelectric/actuator)
• suporti pentru colector

Debitmetrul este o supapa de echilibrare pentru debit si cadere de presiune in functie de specificatiile din proiect. Pentru a asigura functionarea corecta a debitmetrului, va rugam sa respectati directia de curgere.

Debitmetrul este alcatuit din:

1. Scala [l/min]
2. Robinet echilibrare
3. Adaptor Eurocon
4. Garnitura EPDM
5. Orificiu intrare lichid vehiculat
6. Orificiu iesire lichid vehiculat

Reglaj debit

• Deschideti complet toti robinetii de pe retur(colector) prin actionarea rozetelor albe si porniti pompa de circulatie.
• Indepartati mansonul de protectie rosu.
• Mutati inelul indicator rosu in pozitia debitului specificat in proiect.
• Rotiti piulita neagra pana platanul din interior ajunge in dreptul fantei de la inelul indicator rosu.
• Debitul este echilibrat.Montati la loc mansonul rosu de protectie.

Specificatii tehnice Distribuitor incalzire pardoseala Valrom cu debitmetre eurocon

• Numar circuite: 5
• L: 262 mm
• Ltot: 287 mm
• l: 50 mm
• W: 210 mm
• D: 1" F
• h1: 54 mm
• H: 324 mm
• P: 77 mm
• Greutate: 3.90 kg
• Conectare: 3/4" eurocon

Debitmetru

• Temperatura max.: 80° C
• Presiune max.: 10 bari
• Presiune diferentiala max.: 0.8 bar
• Temperatura ambientala max.: 50° C

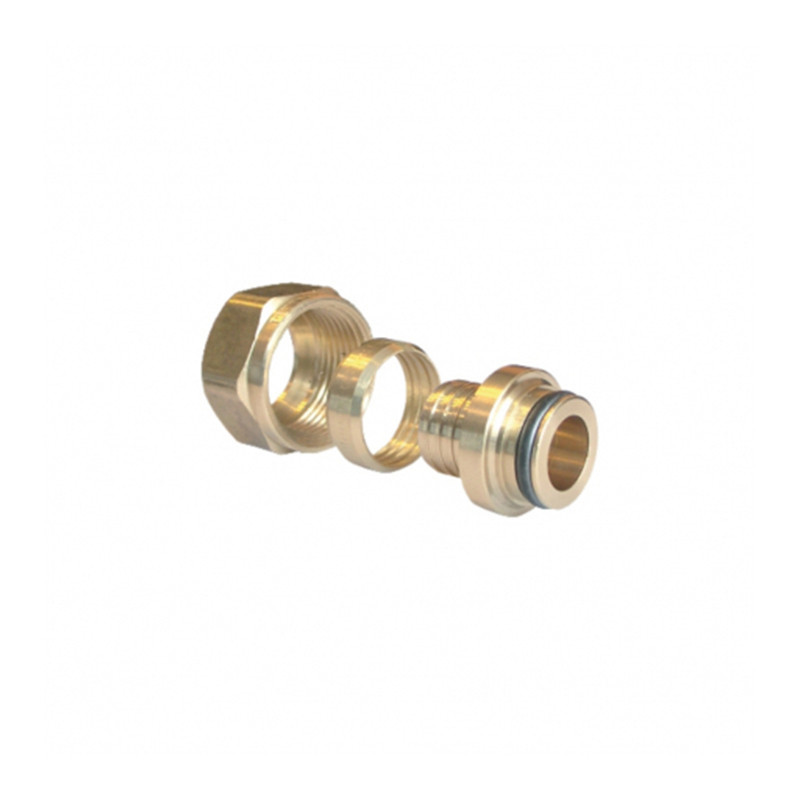

Piulita pexal Valrom

In instalatii sanitare de alimentare cu apa calda/ rece si in instalatii de incalzire. Realizeaza legatura dintre tubulatura PE-Xb/PE-RT cu distribuitoarele cu racord Eurocon.

Componente

1. Piulita
2. Inel strangere
3. Insert
4. O-ring
5. Teava
6. Racord Eurocon

Specificatii tehnice

• D teava: 16x2 mm
• D: 23/ 19x1"
• T: 18 mm
• CH: 26 mm
• Temperatura lucru recomandata: 90° C
• Presiune limita: 10 bari

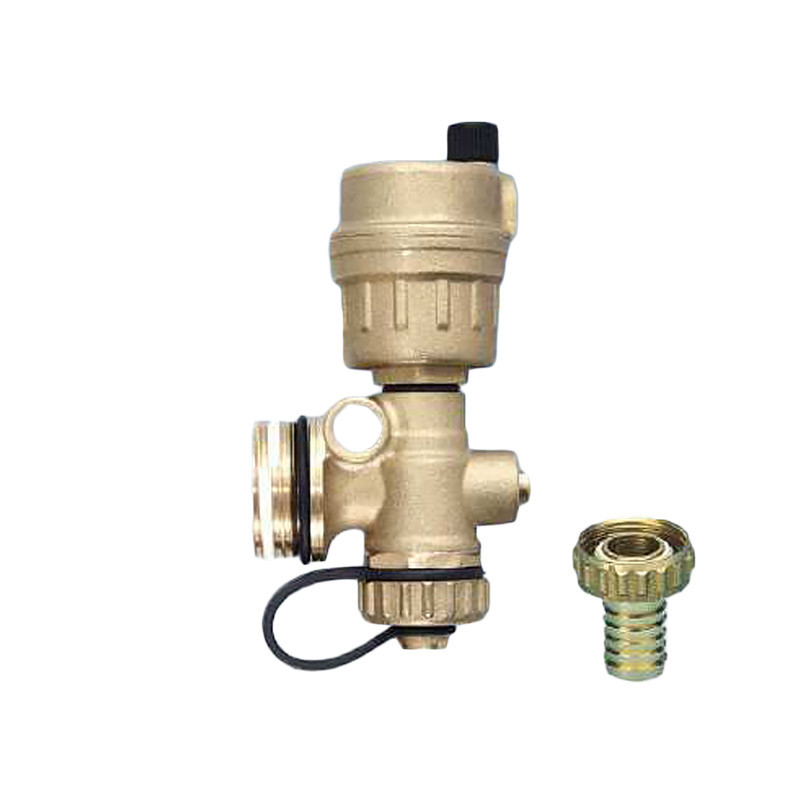

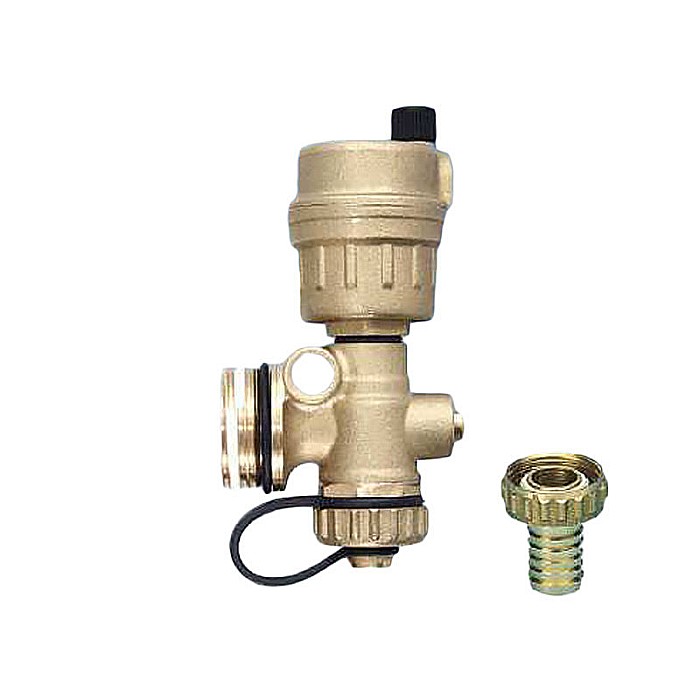

Kit golire aerisire distribuitor Valrom incalzire in pardoseala

Kit terminal pentru colectori care cuprinde ventil automat de aerisire si robinet de golire.

Specificatii tehnice Kit golire aerisire distribuitor Valrom incalzire in pardoseala

• Dimensiune: 1"
• Temperatura maxima: 115° C
• Presiune maxima: 10 bari

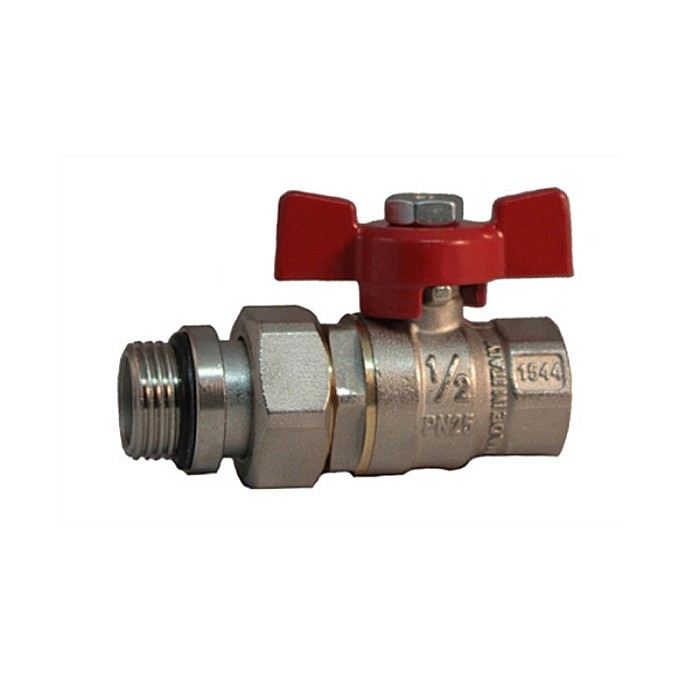

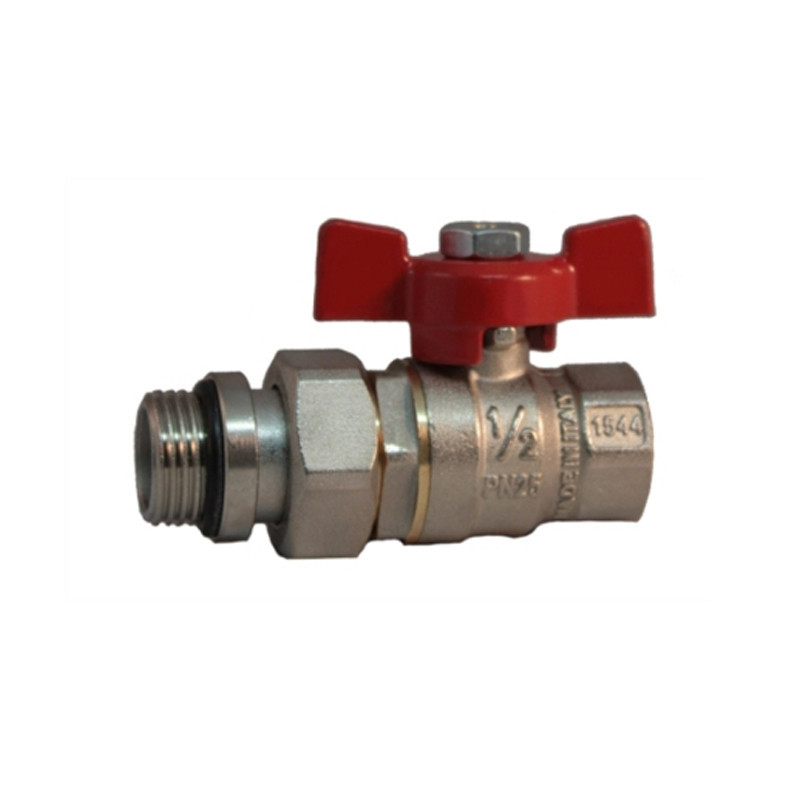

Robinet colector cu racord olandez Valrom Pexkit 64330000032

Se utilizeaza in instalatii de incalzire cu radiatoare sau instalatii de incalzire prin pardoseala.
Se monteaza pe colectori/distribuitori cu rol de a inchide alimentarea cu agent termic in caz de avarie sau mentenanta.

Specificatii tehnice

• Temperatura lucru: 0-110 ° C
• Presiune: PN25
• Filet: ISO 228
• Tip filet: FI – FE
• Corp din alama
• Fluture actionare – aluminiu
• Dimensiuni:
  • D = 1””
  • H = 51 mm
  • L = 100 mm
  • l = 64 mm

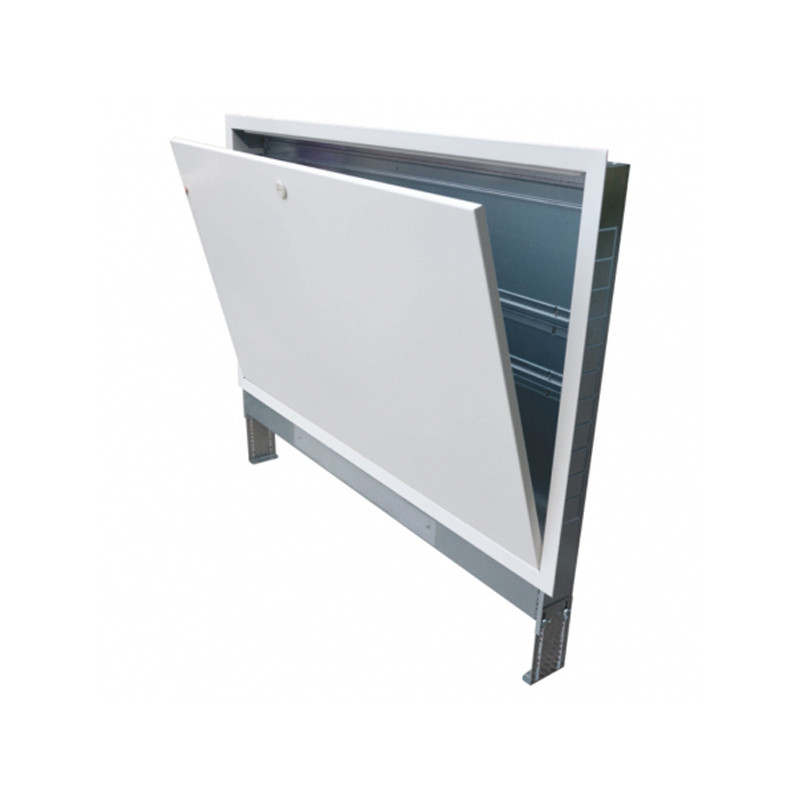

Cutie distribuitor Valrom metal pentru incalzire in pardoseala

Domenii de utilizare Cutie distribuitor Valrom metal pentru incalzire in pardoseala

Se utilizeaza in:

• instalatii de incalzire/racire prin pardoseala
• instalatii de incalzire cu radiatoare.

Pe langa rolul estetic permit accesul la distributor/colector in caz de avarie precum si pentru eventuale lucrari de intretinere

Dotare Cutie distribuitor Valrom metal pentru incalzire in pardoseala

• sine pentru montare distribuitori
• 4 suruburi cap patrat M8x15 mm+4 piulite hexagonale cu flansa M8
• 4 pretaieri de forma circulara pe lateralele cutiei D = 70mm
• mecanism de inchidere usa caseta
• 2 chei pentru actionare mecanisminchidere.
• prevazuta cu sina Omega pentru montare unitate automatizare

Montare Cutie distribuitor Valrom metal pentru incalzire in pardoseala

• ingropat
• nu se instaleaza produsul in exteriorul cladirii sau in incaperile cu umezeala ridicata(ex baie)

Specificatii tehnice Cutie distribuitor Valrom metal pentru incalzire in pardoseala

• Dimensiune: 800 x 550 x 110-170 mm
• Temperatura mediu ambient camera: 5 - 25° C

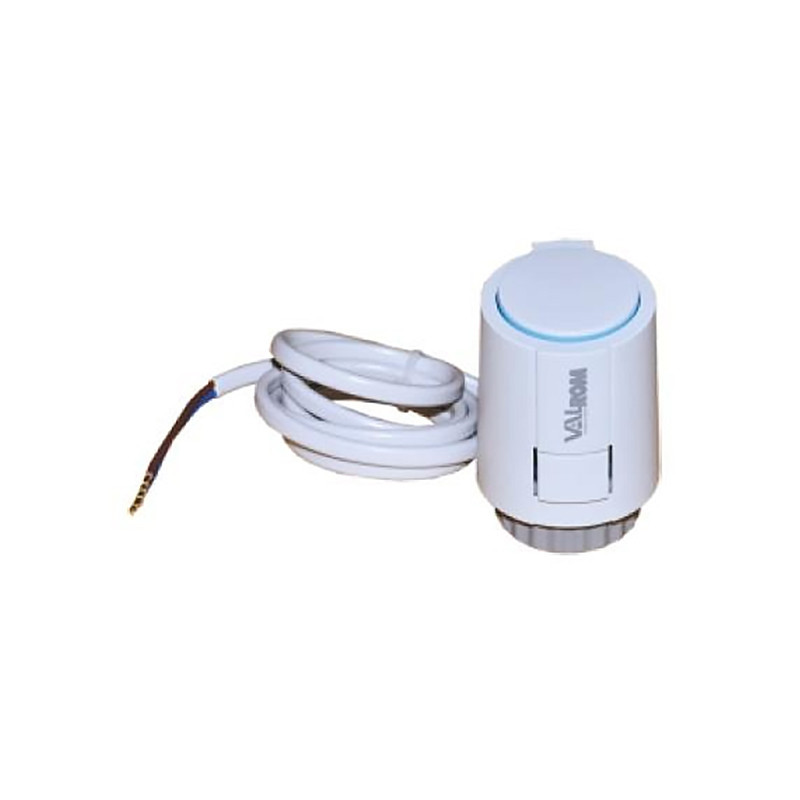

Cap termoelectric Valrom ON/OFF pentru incalzire in pardoseala

Este un cap termoelectric pentru inchiderea/deschiderea robinetilor termostatici de pe colectori utilizati la incalzire/racire in pardoseala.
Capul termoelectric este controlat de un termostat de camera 220V, cu 2 puncte de iesire sau cu impulsuri cu latime modulata.

Functionare

Capul termoelectric foloseste ca mecanism de actionare un rezistor de ceara incalzita PTC si un arc de compresie.Prin alimentarea cu tensiune elementul de ceara este incalzit si acesta deplaseaza pistonul integrat.Forta generata de miscare este transferata la ventil si acesta inchide sau deschide robinetul termostatat.
Capul termoelectric, este deschis in mod constant prin miscarea pistonulului, la alimentare cu tensiunea de lucru si dupa expirarea timpului de asteptare,. Dupa ce tensiunea de alimentare este intrerupta si dupa expirarea timpului de mentinere capul termoelectric este inchis uniform de forta de inchidere a arcului de compresie.Forta de inchidere a arcului de compresie este corelata cu forta de inchidere a robinetelor disponibile in comert si tine capul termoelectric in mod normal inchis.

Modalitate de instalare

1. Adaptorul este insurubat pe robinetul termostatat.
2. Capul termoelectric este asezat vertical pe adaptor
3. Capul termoelectric se fixeaza pe adaptor, prin apasare in jos pe verticala cu mana pana face ''click''

Pozitii de instalare

Pozitia pentru instalare ,de preferat ,este verticala sau orizontala.Montajul cu capul in jos poate reduce durata de viata in conditii speciale(De exemplu apa contaminata, murdara)

Specificatii tehnice

• Filet: M28 x 1,5
• Tensiune lucru: 230V AC, +10%....-10%, 50/60Hz
• Soc curent la aclansare max.: <550mA, dureaza 100 ms maxim
• Timp inchidere/deschidere: ~3,5 min
• Pozitie fara curent: NI(Normal inchis)
• Functie "Prima deschidere": Da
• Putere lucru: 1W
• Cursa(antrenare actuator): 4.0/5.0 mm/li>
• Forta actionare: 100N±5%
• Temperatura lichid: 0 - +100° C
• Temperatura depozitare: - 250° C - +60° C
• Temperatura ambientala: 0 - +60° C
• Tip protectie: IP 54/II
• Cablu conexiune/culoare: 2 x 0,75 mm2 PVC/ Gri deshis (RAL 7035)
• Lungime cablu: 1m
• Greutate cu cablu conexiuni (1m): 100 g
• CE in conformitate cu: EN 60730
• Material carcasa/culoare carcasa: Poliamida/gri deshis (RAL 7035)
• Protectie conta supratensiunii conform EN 60730-1: Min 2,5 Kv

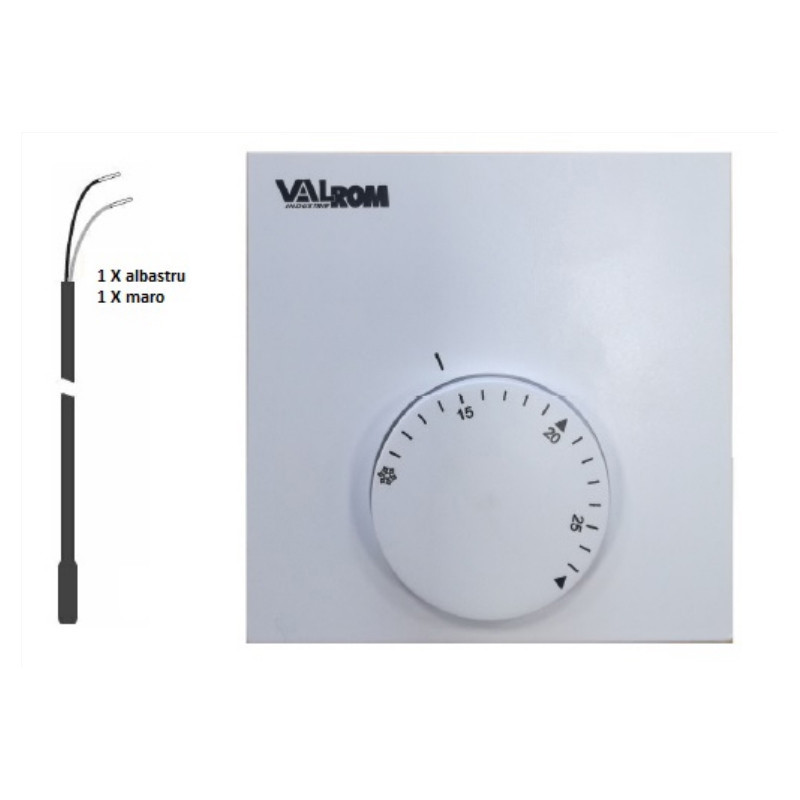

Termostat ambianta Valrom electronic cu senzor pentru incalzire in pardoseala

Termostatele cu senzori exteriori pot fi utilizate pentru reglajul temperaturii camerei prin intermediul butonului rotativ precum si pentru reglajul temperaturii sistemelor de incalzire prin pardoseala. Aceasta functie asigura mentinerea unei temperaturi minime a suprafetei de incalzire, chiar si la o temperatura redusa a camerei.
Senzor pardoseala inclus.

Prezentare genrela

1. Buton rotativ- setare temperatura tinta.
2. Terminal cu contacte - cu surub-permite conexiunea rapida a unui cablu multi-core pentru alimentarea cu energie si transmisia semnalului.
3. Capac de protectie - protejeaza elementele aflate sub tensiune de eventualitatea unui contact.
4. Limitare de referinta - reglare temperaturii minime si maxime prin limitare mecanica.
5. Calibrare valoare de referinta-reglarea senzorului de temperatura interna cu ± 2K.
   • Functie antiinghet - previne inghetarea conductelor in timpul absentei prelungite.
   • Functia de protectie a capetelor termoelectrice(actuatoare):
     • Controlul regulat al actuatoarelor conectate, previne blocarea capetelor termoelectrice in perioade fara control de temperatura.
     • Activat la fiecare 14 zile timp de 6 minute dupa ultima activare.

Operare dispozitiv

• Setarea temperaturii- prin simpla rotire a butonului rotativ se alege temperatura dorita in camera.
• Calibrare valoare de referinta- permite reglarea temperaturii de referinta de la -2 K la 2 K in pasi de 0,25 K.
• Restrictionare interval temperatura-in butonul rotativ detasabil pot fi introduse douaopritoare, cu ajutorul carora este posibila limitarea domeniului de temperatura. Cu una dintre opritoare este setata temperatura minima, iar cu cealalta, temperatura maxima.
• Setare temperatura minima a pardoselii (analog cu senzorul de la distanta)- temperatura minima a pardoselii poate fi setata prin senzorul extern (ext.) sau direct prin intervalul de setare(1-6)
• ext. - Control prin senzor extern.
  Senzorul intern nu este activ.
  Controlul temperaturii de referinta prin intermediul butonului rotativ.
• 1-6 - Domeniul de ajustare este de aproximativ 16 ° C - 28 ° C.
  Atingerea temperaturii pardoselii selectate depinde in mare masura de conditiile de mediu, cum ar fi pozitia senzorului extern si structura pardoselii.

Specificatii tehnice

• Mod functionare: Incalzire
• Tensiune de lucru: 230V ± 10%, 50Hz
• Sursa alimentare: Prin conexiune la unitate de control/retea
• Consum putere la mers in gol: < 0,3W
• Iesire de comutare: Releu
• Capacitate de comutare: 1,8 A sarcina rezistiva, 200VA inductiv
• Siguranta: T2AH
• Nr. max. actuatoare: 10(max 3W/Actuator)
• Curent max. al unitatilor conectate: 1.8A
• Actionare actuatoare: NC
• Setare temperatura: 10° C ÷ 28° C
• Rezolutia temperaturii setate: 0.25° C
• Detectare temperatura ambientala(senzor interior): 0 pana la 40° C
• Precizie masurare NTC intern: ± 0,5K
• Calibrare valoare de referinta: ± 2K
• Scaderea temperaturii: Da
• Functie protectie capete termoelectrice(actuatoare)la fiecare: 14 zile timp de 6 min
• Protectie la inghet: Functionare normala 10° C/scadere 8° C
• Temperatura ambientala: 0 pana la 50° C
• Temperatura depozitare: -25° C pana la + 75° C
• Umiditate ambianta admisibila: 80% , fara condens
• Tip instalare: Pe suprafata peretelui
• Cablu conectare: NYM-O 5 x 1,5mm2
• Terminale: 7 borne cu surub - 0,22mm2 pana la 1,5mm2
• Clasa de protectie: II
• Grad de protectie: IP 20
• Supratensiune: 1500 V
• Culoare: Alb semnal (RAL 9003)
• Greutate: 90 g

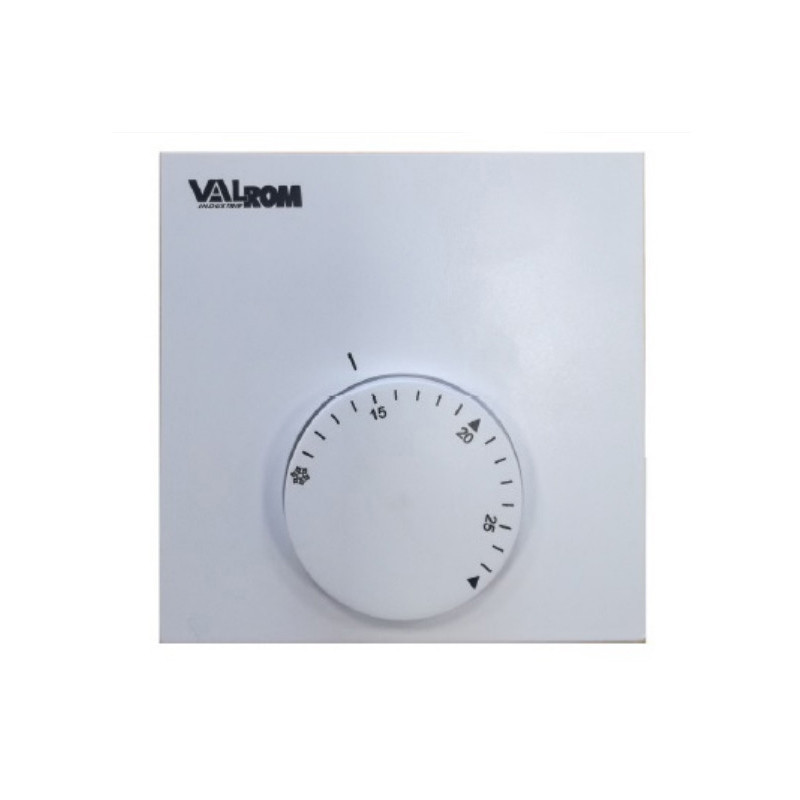

Termostat ambianta Valrom electronic cu fir pentru incalzire in pardoseala

Este un termostat electronic de camera destinat reglajului optim al actionarilor termoelectrice. Domeniul de aplicatie este concentrat in principal pe reglajul individual al camerelor prin intermediul actuatoarelor la sistemele de incalzire prin pardoseala. Termostatul se caracterizeaza printr-un reglaj precis datorita folosirii modulatiei prin latime de impuls.

Prezentare genrela Termostat ambianta Valrom electronic cu fir pentru incalzire in pardoseala

1. Buton rotativ- setare temperatura tinta.
2. Terminal cu contacte - cu surub-permite conexiunea rapida a unui cablu multi-core pentru alimentarea cu energie si transmisia semnalului.
3. Capac de protectie - protejeaza elementele aflate sub tensiune de eventualitatea unui contact.
4. Limitare de referinta - reglare temperaturii minime si maxime prin limitare mecanica.
5. Calibrare valoare de referinta-reglarea senzorului de temperatura interna cu ± 2K.
   Functie antiinghet - previne inghetarea conductelor in timpul absentei prelungite.

Operare dispozitiv Termostat ambianta Valrom electronic cu fir pentru incalzire in pardoseala

• Setarea temperaturii- prin simpla rotire a butonului rotativ se alege temperatura dorita in camera.
• Calibrare valoare de referinta- permite reglarea temperaturii de referinta de la -2 K la 2 K in pasi de 0,25 K.
• Restrictionare interval temperatura-in butonul rotativ detasabil pot fi introduse douaopritoare, cu ajutorul carora este posibila limitarea domeniului de temperatura. Cu una dintre opritoare este setata temperatura minima, iar cu cealalta, temperatura maxima.

Specificatii tehnice Termostat ambianta Valrom electronic cu fir pentru incalzire in pardoseala

• Mod functionare: Incalzire
• Tensiune de lucru: 230V ± 10%, 50Hz
• Sursa alimentare: Prin conexiune la unitate de control/retea
• Consum putere la mers in gol: < 0,3W
• Iesire de comutare: Releu
• Capacitate de comutare: 1,8 A sarcina rezistiva, 200VA inductiv
• Siguranta: T2AH
• Nr. max. actuatoare: 10(max 3W/Actuator)
• Curent max. al unitatilor conectate: 1.8A
• Actionare actuatoare: NC
• Setare temperatura: 10° C ÷ 28° C
• Rezolutia temperaturii setate: 0.25° C
• Detectare temperatura ambientala(senzor interior): 0 pana la 40° C
• Precizie masurare NTC intern: ± 0,5K
• Calibrare valoare de referinta: ± 2K
• Scaderea temperaturii: Da
• Protectie la inghet: Functionare normala 10° C/scadere 8° C
• Temperatura ambientala: 0 pana la 50° C
• Temperatura depozitare: -25° C pana la + 75° C
• Umiditate ambianta admisibila: 80% , fara condens
• Tip instalare: Pe suprafata peretelui
• Cablu conectare: NYM-J 5 x 1,5mm2
• Terminale: 5 borne cu surub - 0,22mm2 pana la 1,5mm2
• Clasa de protectie: II
• Grad de protectie: IP 20
• Supratensiune: 1500 V
• Culoare: Alb semnal (RAL 9003)
• Greutate: 90 g

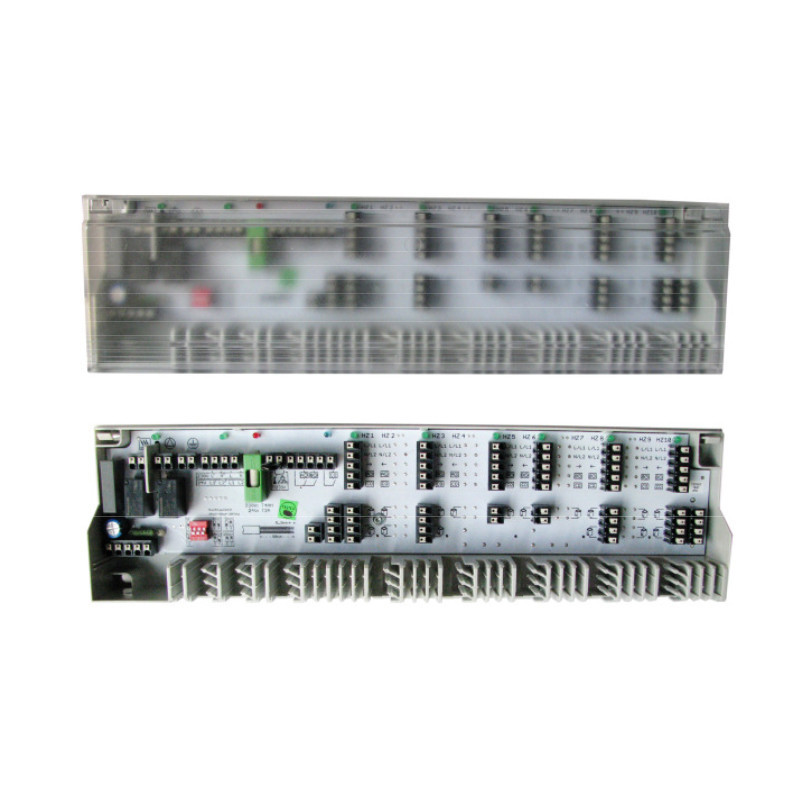

Unitate control Valrom 6 zone 15 circuite cu comanda

Se utilizeaza in instalatii de incalzire/racire prin pardoseala, fiind destinata interconectarii termostatelor de camera la capetele termoelectrice (actuatoare). Toate comenzile date de termostate sunt direct transmise la capetele termoelectrice (actuatoare) prin intermediul acestei unitatii. Dispune de conexiune pentru comanda pompa si cazan asigurand tensiunea de alimentare pentru aparatele conectate.

Vedere ansamblu unitate

1. Contact control cazan - Comutare on/off cazan via contact fara potential. Temporizare la pornire si la oprire predefinita, 2 minute.
2. Contact control pompa - Comutare pompa - contact fara potential. Temporizare la pornire si la oprire, predefinita 2 minute. Protectie anti-gripare pompa - permite pornirea pompei timp de 1 minut o data la 14 zile de la ultima functionare.
3. Borne impamantare - Sunt terminale pentru conectarea unui circuit de impamantare pentru consumatori alimentati la 230V (de exemplu pompa sau cazan).
4. Tensiune de alimentare - Conectarea la retea a unitatii de comanda. Folosind un strap se poate conecta un consumator la 230V (de exemplu pompa sau cazanul).
5. Termostat de maxim/detector de punct de roua - Termostatul de maxim previne circulatia apei cu temperaturi excesive pe circuitul de incalzire prin pardoseala. Senzorul de punct de roua monitorizeaza sistemul in regimul de lucru racire si opreste functionarea sistemului atunci cand este detectata aparitia condensului.
6. Contact temperatura redusa / conexiune pentru ceas programator extern - Transmite pana la doua semnale de la un ceas programator extern, pentru reducerea temperaturii functie de timp, la termostatele de ambianta conectate prin contact fara potential.
7. Comutare incalzire /racire-CO - Comutarea intregului sistem de control din regim incalzire in regim racire. Semnal extern via contact fara potential. Transmiterea semnalului de comutare incalzire/racire la toate termostatele conectate.
8. Conexiuni pentru termostate - Conectare a maximum 6 termostate. Asigura tensiune de alimentare pentru termostatele conectate.
9. Semnalizarea statutului de functionare - LED-uri - Semnalizarea statutului de functionare, vizibila si cu capacul de protectie montat, pentru:
   • Cazan/pompa activa (verde) - Statut operare activ (verde).
   • Siguranta fuzibila arsa (rosu) - Regim racire activ (albastru).
   • Zona de incalzire activata (verde - un LED pe fiecare zona - termostat).
10. Ghidaje cabluri cu detensionare - Ghidaje cabluri cu detensionare conform cu standardele DIN EN 60730-111.
11. Conexiuni pentru capete termoelectrice (actuatoare) - Tensiune de alimentare pentru actuatoarele conectate. Protectie anti-gripare pentru toate circuitele de incalzire - protectia ventilului/distribuitorului la gripare activata 10 minute dupa 14 zile de la ultima comanda de deschidere - previne blocarea si griparea ventilului distribuitorului in perioadele de nefolosire.
12. Micro-intrerupatoare (DIP switch) - Directia de control Normal Inchis (NI) / Normal Deschis (ND) configurabila cu Micro-intrerupatoare. Cresterea timpului de oprire temporizata a pompei/cazanului cu o perioada aditionala de 5 la 15 minute.

Etape de montaj

Instalare in caseta metalica

1. Instalati o sina DIN pe suprafata cutiei distribuitorului sau folositi-o pe cea deja instalata (daca aceasta exista).
2. Pozitionati baza de conectare usor inclinata cu partea superioara pe sina DIN si apoi presati-o in partea de jos pana se aude un clic.
3. Cu o surubelnita apasati clemele ce fixeaza capacul bazei de conectare in extremitatile superioare, apoi indepartati capacul.
4. Pozitionati cablurile in carcasa folosind ghidajele cu detensionare si introduceti-le pe toate in baza de conectare in clemele rapide cu tehnologie plug-in;.
5. Inchideti capacul si alimentati cu tenisiune electrica de la retea - 230Vca. Baza de conectare este gata de operare.(Montati in prealabil in caseta o priza dubla)

Instalare pe perete

1. Cu o surubelnita apasati clemele ce fixeaza capacul bazei de conectare in extremitatile superioare, apoi indepartati capacul.
2. Insemnati pe perete prin orificiile suruburilor de prindere si apoi dati gauri. Baza de conectare trebuie montata orizontal. Folositi dibluri si holsuruburi M4 - in functie de tipul peretelui.
3. Aliniati orizontal baza de conectare si strangeti suruburile la mana sau folosind o masina cu cuplu de strangere reglabil reglat pe o valoare mica pentru a evita deteriorarea carcasei bazei. Pozitionati cablurile in carcasa folosind ghidajele cu detensionare si introduceti-le pe toate in baza de conectare in clemele rapide cu tehnologie plug-in. Inchideti capacul si alimentati cu tenisine electrica de la retea - 230Vca.

Specificatii tehnice

• Tensiune alimentare: 230V/±10%/ 50Hz
• Conectare la retea: Necesita cablu , stecher si priza.
• Putere absorbita in regim stand-by: < 1W
• Putere maxima absorbita (fara consumator pompa): 50VA
• Siguranta fuzibila: T4AH
• Numar maxim de termostate conectabile: 6
• Numar maxim de conexiuni pentru capete termoelectrice (actuatoare): 15
• Numar maxim de capete termoelectrice de 1W conectabile: 15
• Curent maxim de la toate capetele termoelectrice: 24W
• Circuit pentru pompa: Contact intrerupator SPST (monopolar) / Conectare directa via L'/N'.
• Circuit pentru cazan: Contact intrerupator SPST (monopolar)
• Control pompa si cazan:
  • Capacitate comutare: 2A, 200VA inductiv.
  • Element de comutare: Releu
  • Intarziere la pornire: 2 minute
  • Intarziere la oprire: 2 minute, aditional 0-15 minute, ajustabil microcomutatoare (DIP switch)
• Protectie antigripare pe ventile: 14 zile/10 minute
• Protectie antiblocare pompa: 14 zile/ 1 minut
• Intrare comutare incalzire/racire(CO): Comutabil via contact fara potential
• Termostat de maxim sau detector de punct de roua: Potential-free break contact,comutabil, 24V/230V,8A(doar pentru NI-normal inchis)
• Temperatura mediu ambient: 0 ÷ 50° C
• Temperatura stocare(depozitare): -20 ÷ 50° C
• Umiditate mediu ambiant: 80%, non -condens.
• Terminale conectare: Cleme rapide fara suruburi 0,2-1,5mm2, intrare verticala pentru cabluri.
• Cabluri conectare:
  • Masive: NYM-J/NYM-O(max.5 x 1.5 mm2)
  • Flexibile: H03V2V2H2-F / H05V2V2H2-F
• Sistem detensionare cabluri: Integrat
• Standarde: EN 60730-1, EN 60730-2-9
• Clasa protectie: II
• Tip protectie: IP20
• Material capac/carcasa: ABS
• Culoare:
  • Carcasa: Transparent filigramat
  • Capac: Gri deschis(RAL 7035)
• Greutate: 410 g
• Tip montaj/instalare: Montaj pe perete/sina DIN (TS35/35x7.5mm)

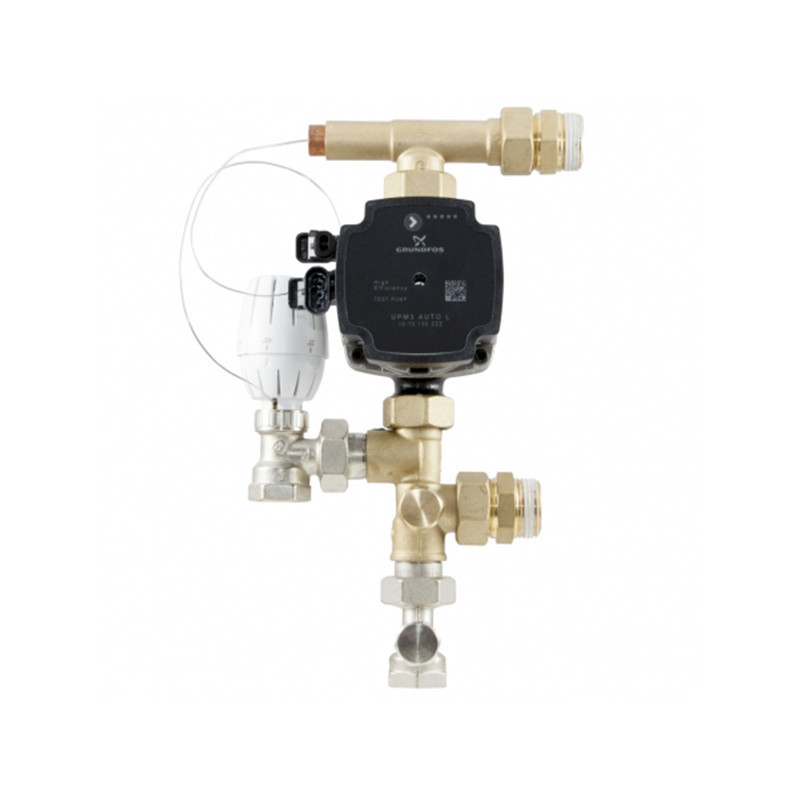

Kit pardoseala grup amestec Valrom cu pompa mini Grundfos UPM3 AUTO L15/70

Se utilizeaza in instalatii de incalzire prin pardoseala dar si in sisteme mixte (radiatoare/incalzire pardoseala) cu rolul de a prelua agentul termic din circuitul primar de incalzire la temperatura ridicata (>55°C) si al furniza intr-un circuit secundar la o temperatura mai joasa (20-45°C).

Componente

• Robinet termostatic: 3/4"
• Supapa de sens: DN 20
• Robinet de retur drept: 3/4"
• Cap termostatic cu sonda de imersie
• Robinet de reglaj: 3/4"
• Pompa circulatie: Grundfos UPM3 AUTO L 15/70

Specificatii tehnice

Kit amestec

• Temperatura maxima lichid: 80°C
• Presiune maxima sistem: 10 bari
• Interval temperatura fluid: 20-50°C
• Distanta racorduri pompa: 130 mm
• Racord pompa: G1"
• Racord distribuitor tur/retur: G1"
• By-pass: 0-800 l/h
• Qmax ved ΔP = 3 m H2O: 2.800 l/h

Pompa circulatie

• EEI partea 2 sau 3: ≤ 0.20
• P_L,avg : ≤ 25 W
• P_MAX : ≤ 52 W
• Tensiune : 230V
• Frecventa : 50Hz
• Pmax: 10 bari
• Pmin intrare: 0.5 bari la temp. lichid 95° C
• Temperatura lichid: + 20C ÷ +1100C
• Viteza:
• P₁(W): Min: 5; Max: 52
• I_1/1(A): Min: 0.07; Max: 0.52
• L₁: 130 mm
• L₃: 90 mm
• B₁: 72 mm
• B₂: 45 mm
• H₁: 36
• H₂: 92 mm
• H₃: 128 mm
• Conexiuni: G 1"
• Greutate: 1.8 kg
