TRANSPORT GRATUIT Rezervor apă 6500 litri Valrom Stockkit cilindric vertical

Rezervorul de apă Valrom Stockkit 6500 litri este un rezervor suprateran cilindric vertical, conceput pentru stocarea apei potabile, menajere sau tehnice. Aplicația principală este stocarea apei pentru instalații de incendiu, dar poate fi utilizat și în gospodării, agricultură sau aplicații industriale.

Utilizare recomandată

• stocare apă pentru instalații PSI / incendiu
• stocare apă menajeră sau tehnică
• aplicații rezidențiale, agricole și industriale

Atenție!

Acest rezervor este suprateran și nu este recomandată montarea în subteran. Pentru rezervoare de apă subterane, consultă categoria dedicată de pe site.

Pachetul include

• rezervor apă 6500 litri
• capac rezervor Ø 400 mm
• garnitură pentru capac
• supapă de aerisire

Caracteristici rezervor

• material: polietilenă de înaltă densitate
• culoare: albastru
• racorduri integrate din alamă 2" FI (blindate)

Caracteristici capac

• material: polipropilenă
• culoare: negru
• diametru: Ø 400 mm
• prevăzut cu supapă de aerisire și garnitură

Instrucțiuni importante de montaj

Găurirea racordurilor se face exclusiv cu freze. Pentru racordul de 2", dimensiunea frezei recomandate este 51–57 mm. Racordarea se realizează doar cu tub sau racord flexibil.

Piese de schimb compatibile

• Supapă aer pentru rezervoare apă Stockkit Valrom – cod 49081000000

Specificații tehnice

• Volum: 6500 litri
• Diametru rezervor: 1936 mm
• Înălțime rezervor: 2500 mm
• Diametru capac: Ø 400 mm
• Racord inferior: 2 x 2"
• Racord superior: 1 x 2"
• Greutate: 150 kg

Bobina 230VAC-15VA pentru electrovane electroventile TORK

Caracteristici

• Bobina ar trebui sa fie montata in pozitie verticala.

Specificatii tehnice

• Clasa de izolare bobina: H 180° IEC85
• Tensiune: 230 VAC (curent alternativ)
• Putere: 15VA

Recomandam schimbarea conectorului pentru o etansare corespunzatoare a bobinei.

Conector bobina TORK C40 cu garnitura etansare

Conector pentru toate modelele de bobine Tork  (C40).

Electrovana apa 2 NC S1030_08 TORK normal inchis electroventil alama

Caracteristici generale

• Design nou, trecere totala, pierderi de presiune reduse
• Electroventilul normal inchis NC ramane inchis pana la aplicarea tensiunii de comanda la electroventilul pilot si va pastra pozitia deschis cat timp aceasta tensiune se va mentine aplicata pe bobina electroventilului pilot de comanda; intreruperea tensiunii de comanda duce la inchiderea electroventilului.
• Electroventilul normal deschis NO ramane deschis pana la aplicarea tensiunii de comanda la electroventilul pilot si va pastra pozitia inchis cat timp aceasta tensiune se va mentine aplicata pe bobina electroventilului pilot de comanda; intreruperea tensiunii de comanda duce la deschiderea electroventilului
• Temperatura de lucru -10° C … +80° C; Nu se utilizeaza pentru fluide periculoase din grupa 1 PED
• Cu servocomanda, necesita o presiune diferentiala minima la intrare de 0,35 sau 0,5 bar. Atentie la montaj! Sensul de curgere este marcat pe corp! Nerespectarea acestuia face vana nefunctionala!
• Gama larga de presiuni si debite de lucru, ideale pentru automatizari in aplicatii diverse
• Fabricate conform cerintelor PED 2014/68/EU si LVD 2006/95/EC. Certificare UL.
• Siguranta in functionare, rezistenta la coroziune (corp din alama, elemente interne din alama sau otel inox), timp de viata ridicat, calitate si performanta foarte bune.

Functionare

Electroventilul normal inchis NC ramane inchis pana la aplicarea tensiunii de comanda pe bobina si va pastra pozitia deschis cat timp aceasta tensiune se va mentine aplicata; intreruperea tensiunii de comanda duce la inchiderea electroventilului.

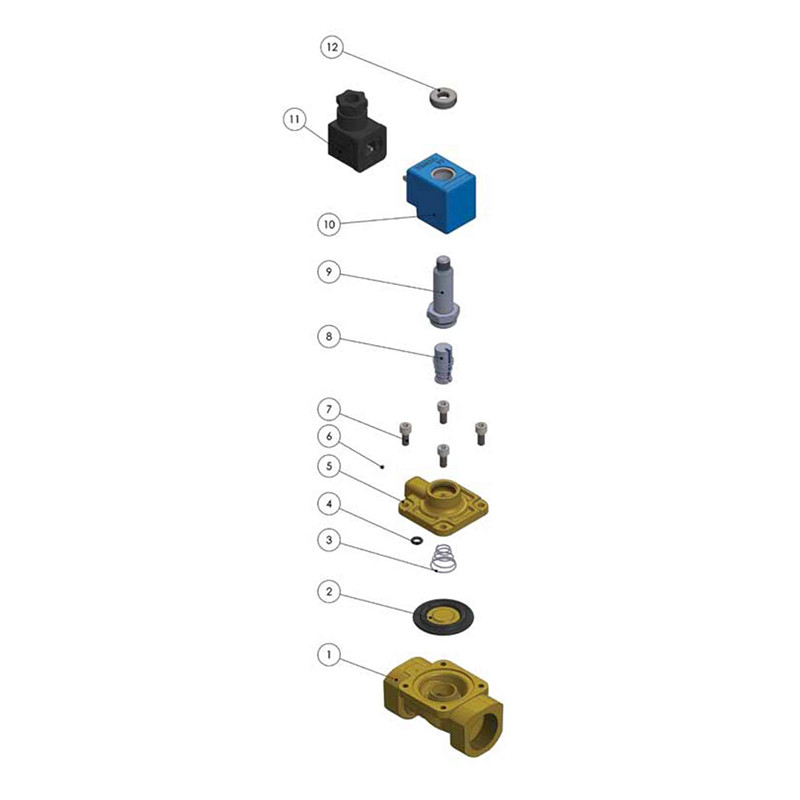

Materiale componente

1. Corp
2. Membrana
3. Arc
4. Oring
5. Capac
6. Sfera
7. Surub
8. Miez
9. Tub
10. Bobina - se achizitioneaza separat de aici
11. Conector - se achizitioneaza separat de aici
12. Piulita fixare

Caracteristici electrice

• Functionare continua: ED 100%
• Clasa de izolare bobina: H 180° IEC85
• Temperatura mediu ambient: -10…+60° C. Fara posibilitate de inghet!
• Clasa de protectie: IP65 EN60529
• Siguranta electrica IEC 335
• Conector ISO 4400 / EN 175301-803 forma A (cablu 6-8 mm)
• Conexiune cu 3 poli DIN 46340 (DIN 43650)
• Toleranta tensiunii de comanda:
  • curent alternativ CA (-15%...+10%)
  • curent continuu CC (-5%...+10%)
• Tensiune de comanda 12V, 24V, 48V (CC si CA), 110, 230 CA

Montaj

Orizontal cu bobina de comanda in sus (preferabil); se poate monta si vertical in instalatii cu fluide curate. Nu este recomandat montajul cu bobina in jos deoarece rugina sau alte impuritati se pot depune si impiedica miscarea miezului la comanda bobinei!
Verificati ca tensiunea de alimentare a circuitului bobinei sa corespunda cu tensiunea inscriptionata pe corpul bobinei! Tensiune prea mare sau prea mica poate deteriora bobina sau impiedica inchiderea - deschiderea ventilului. In aplicatii critice sau circuite electronice bobina trebuie comandata de catre un releu!

Conectarea cablurilor la conectorul bobinei pentru curent alternativ CA faza si nul sau pentru curent continuu CC tensiunile pozitiva (+) si negativa (-) se face la bornele 1 si 2. Impamantarea se leaga la borna 4. Cablul de impamantare este cel de culoare galben-verde. Cablul conectat la conector nu trebuie indoit si rasucit pentru a evita consecintele care ar putea aparea din cauza contactelor slabite sau a scurt circuitelor aparute in urma strivirii. Cablul trebuie sa fie pozitionat vertical, ca in figura. De asemenea, rasucirile la capatul de intrare in conector pot permite umiditatii sa patrunda in conector. Pentru prevenirea umiditatii sau a scurgerii apei in conector, diametrul cablului trebuie sa fie de o marime care sa permita etanseizarea. Nu uitati de garnitura de cauciuc ce etanseaza montajul conector-bobina!
Bobina se poate incinge intr-o functionare indelungata, atingerea ei cu mana neprotejata poate cauza arsuri! Aceeasi avertizare in cazul in care prin ventil circula fluide fierbinti ceea ce duce la incalzirea corpului! Folositi echipament de protectie adecvat!

Utilizati filtre pentru retinerea impuritatilor! Impuritatile din fluid, rugina, stropii de sudura, resturile de polietilena sau alte resturi ramase de la asamblarea conductelor pot bloca actionarea miezului la aparitia comenzii electrice si pot arde bobina. Aceleasi reziduuri si impuritati pot deteriora rapid membrana ventilului. Lipsa filtrelor inainte de electroventil duce la pierderea garantiei in cazul defectarii!

Atentie la montajul electroventilului! Nu este recomandat montajul cu bobina in jos deoarece rugina sau alte impuritati se pot depune si impiedica miscarea miezului la comanda bobinei! Asamblati electroventilul ca in figura.

Folositi doar banda PTFE pentru un montaj corect. Montajul cu mana nu este recomandat.Utilizati chei adecvate! Nu folositi clesti sau moxuri!
Inainte de instalare va rugam sa verificati ca ventilul sa fie fara deteriorari vizibile si ca toate componentele auxiliare sa fie disponibile; montati doar daca sunt indeplinite aceste conditii. Inainte de instalare va rugam sa verificati eticheta produsului, inscriptionarea de pe cutie si documentele livrarii pentru a confirma atat faptul ca presiunea din instalatie nu este mai mare decat cea admisa cat si ca produsul este compatibil cu utilizarea dorita de dumneavoastra. Limitele de functionare specificate in fisa tehnica nu trebuie depasite! Inainte de instalare verificati sa nu existe curgere prin conducta si ca aceasta posibilitate va fi exclusa in timpul montajului. Pentru montaj utilizati chei fixe sau reglabile adecvate.

Nu utilizati clesti sau moxuri, ci doar chei cu suprafete plane!

Dupa montarea corpului electroventilului in sistem se poate monta si bobina de comanda. Strangerea piulitei de fixare se face manual, fara scule suplimentare. Se conecteaza cablurile de alimentare la mufa soclu ce se va atasa ulterior bobinei de comanda prin intermediul surubului de fixare.

ATENTIE LA SENSUL DE CURGERE PRIN ELECTROVENTIL! SENSUL DE CURGERE ESTE MARCAT PE CORP!

Specificatii tehnice

• Cod produs: S1030_08
• Dimensiune: 2"
• Normal inchis
• Presiune nominala: 16/12 bar
• Presiune maxima de lucru: 16 bar
• Temperatura de lucru: -10 - +80°C
• Temperatura maxima de lucru: 70° C
• Temperatura minima de lucru: 4° C (fara inghet)
• Timp de deschidere: 0,4...1,6 secunde
• Timp de inchidere: 1...2 secunde
• Racorduri filetate: ISO 228/1 cilindric
• Certificari: CE
