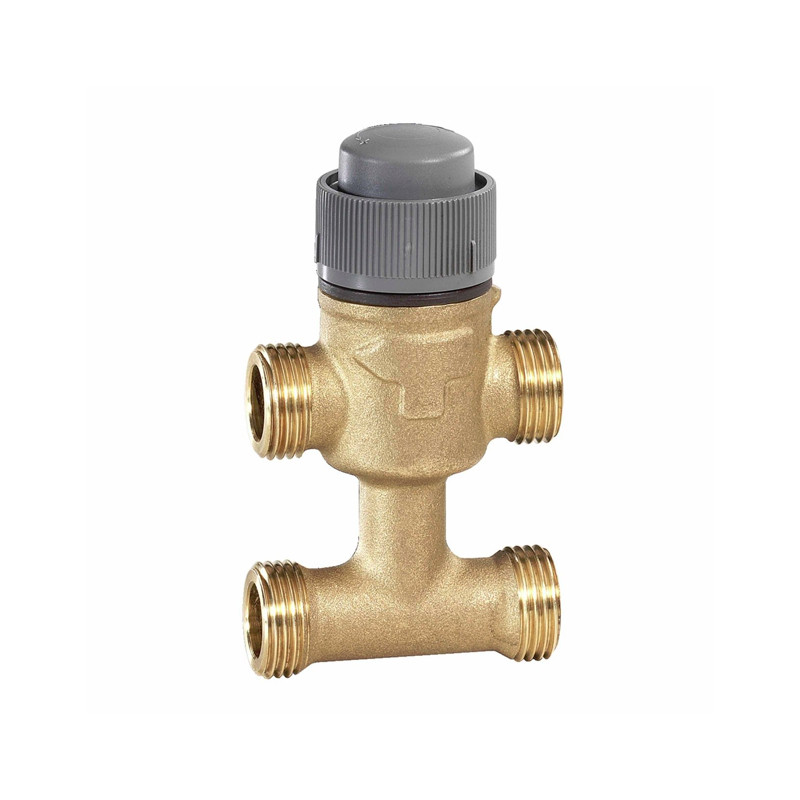

Ventil liniar cu 3 cai si bypass Honeywell VYE15B2.5OF

Aceste supape liniare mici sunt utilizate in combinatie cu mici actuatoare electrice lineare mici si actuatoare termoelectrice pentru controlul apei calde si/sau reci pentru ventiloconvectoare si a micilor dispozitive de reincalzire din sistemele electrice. Pentru facilitarea echilibrarii instalatiei ventilele au debit mai mic pe bypass.

Detalii tehnice generale ventil liniar cu 3 cai Honeywell VYE15B2.5OF

• Materiale constructive: corp din alama DZR, parti interne din inox, guler material sintetic
• Mediu de lucru: apa, apa cu glicol max 50%, temperatura 2...+120°C
• Presiune nominala: PN 16 bar
• Scurgeri: 0,02% din kvs
• Poztie de montare: in orice pozitie, 360º
• Caracteristica curgere:
  • modelele cu 2 cai - echiprocentual
  • modelele cu 3 cai - echiprocentul pe portul A-AB si liniar pe portul de bypass B-AB
• Pozitie fara actuator: ax ridicat = ventil inchis
• Pozitie fara tensiune: ventil inchis pe portul A-AB / bypass deschis B-AB
• Actuator termoelectric: A21405 / A41405 (ventil inchis pe portul A-AB fara tensiune)
• Tip constructiv/montare: montat ca ventil de amestec, pompa va trage din portul AB
• Producator: Resideo-Centra (ex Honeywell), fabricat in Germania

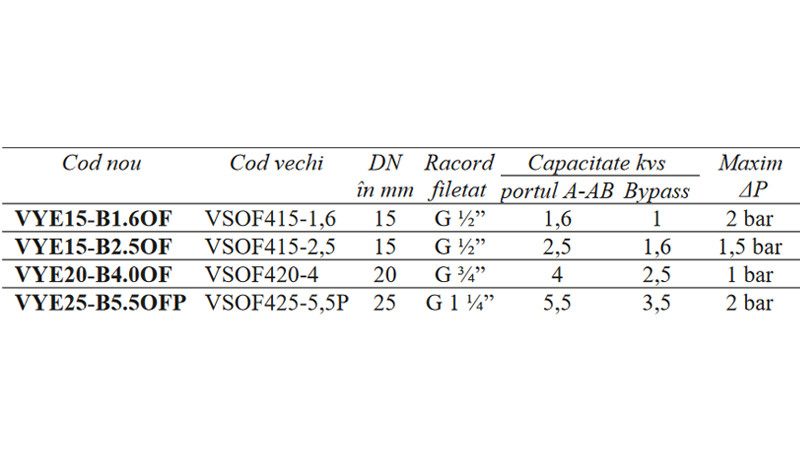

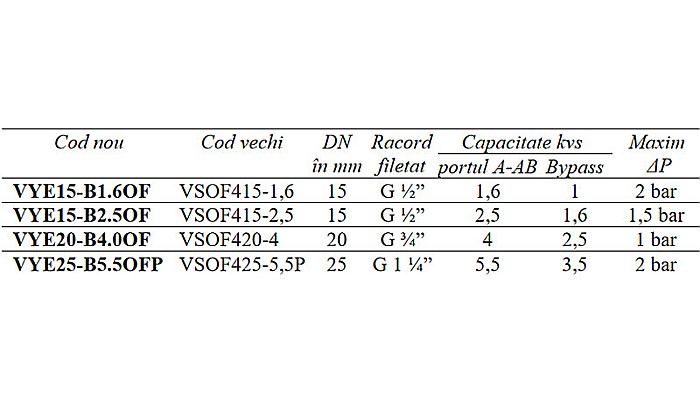

Specificatii tehnice

• Cod: VYE15B2.5OF
• DN: 15 mm
• Racord filetat: 1/2"
• Capacitate:
  • portul A-AB: 2,5 kvs
  • bypass: 1,6 kvs
• Maxim ΔP: 1,5 bar
