Vana termica de deviatie pentru solar ESBE VTD322-50

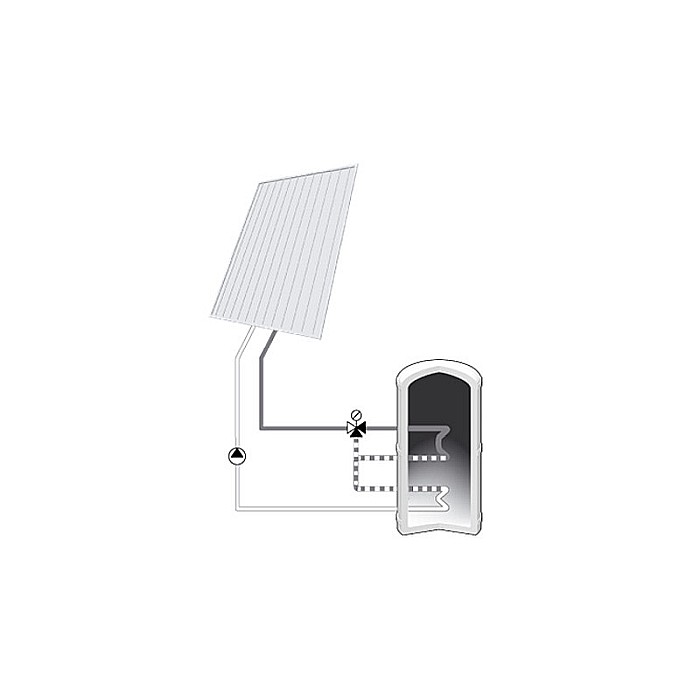

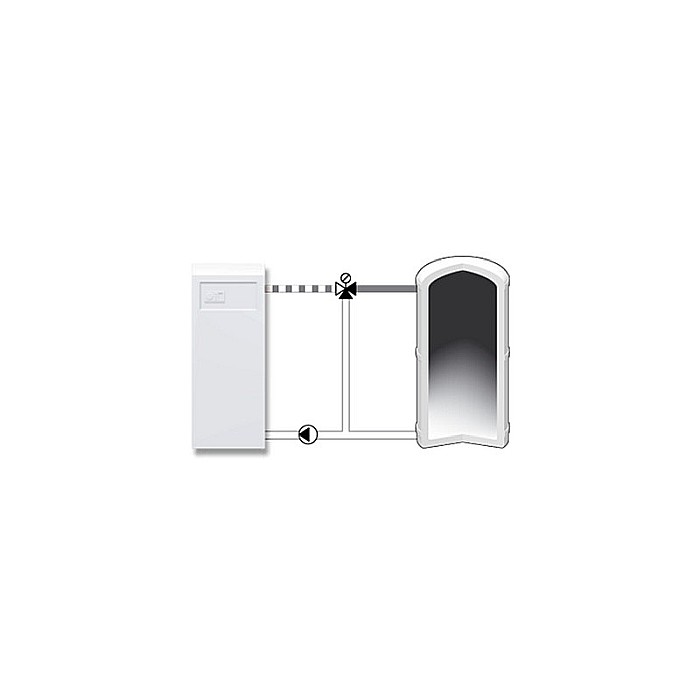

Ventilele din seria VTD sunt ventile termice cu 3 cai concepute pentru aplicatii de derivatie a agentului tur. Cand temperatura fluidului de intrare este mai mica decat temperatura nominala de derivatie, fluidul este deviat spre portul B bypass, iar cand temperatura fluidului de intrare este mai mare decat temperatura normala de derivatie, fluidul este deviat spre portul A in linie.

Functionare

Ventilul contine un termostat setat la o anumita temperatura de derivatie, care reactioneaza la temperatura fluidului de intrare si schimba in mod corespunzator directia fluxului de iesire. Trecerea de la un port la altul se face cu o acuratete de ±2ºC sau de ±3ºC (in functie de model) fata de temperatura nominala de derivatie. Aceasta inseamna ca un ventil cu o temperatura de derivatie de 45ºC, la o temperatura a fluidului la intrare mai mica decat 43ºC va devia fluxul spre portul B, la o temperatura de intrare a fluidului cuprinsa intre 43-47ºC il va devia atat spre A cat si spre B, iar la o temperatura a fluidului mai mare decat 47ºC va devia fluxul spre portul A. Functionarea ventilului este independenta de pozitia de montaj.

Detalii tehnice generale vana termica de deviatie ESBE VTD322-50

• Materiale constructive: alama DZR, CW602N rezistenta la dezincare, aprobata pentru apa potabila
• Presiune lucru: maximum 10 bar
• Performante de reglare: ±1ºC
• Valoare derivatie
  • 45ºC ±2ºC (valoare intre porturile A si B) la modelele VTD322
  • 42...52ºC ajustabila, doar la modelul VTD582
• Temperaturi disponibile: 45ºC, 50ºC, 60ºC ±3ºC (doar pentru VTD322)
• Temperatura fluid: 0ºC...+100ºC, pentru scurt timp +110ºC
• Presiune diferentiala: 100kPa
• Scurgeri: 0%, etans
• Racorduri: filet exterior ISO228/1
• Produs in conformitate cu: PED97/23/EC, articolul 3.3
• Producator: ESBE, fabricat in Suedia

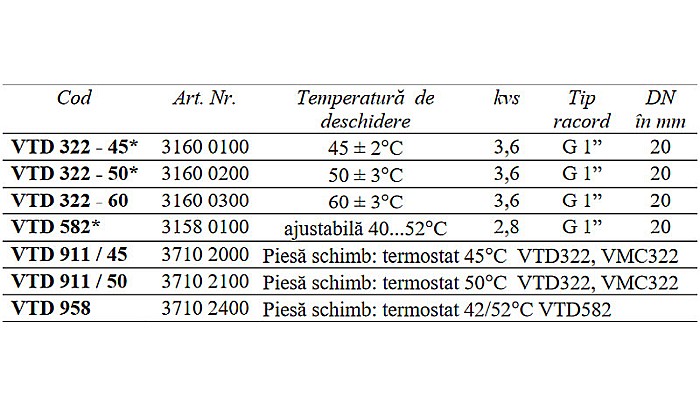

Specificatii tehnice

• Cod: VTD 322-50
• Temperatura de deschidere: 50 ± 3°C
• kvs: 3,6
• Tip racord: 1" FE
• DN: 20 mm
