Vana de zona cu 3 cai 1 1/2 DN25 cu servomotor deviere L VZK-R 325-230-1P-15L

Are rolul de supapa de deviere pentru instalarea in sistemele de incalzire si in sistemele solare termice. Supapa nu intrerupe fluxul de fluid prin portul comun in timpul comutarii. Poate fi utilizata impreuna cu orice regulator sau termostat care are un contact de comutare de 230 V pentru a inchide tensiunea de comutare a dispozitivului de actionare. In cazul unei defectiuni a regulatorului sau a termostatului, actuatorul poate fi actionat manual

Lichide de functionare: Apa, apa/glicol(max. 1:1) sau apa/glicerina (max. 2:1)

Instalare si operare

• Fluidul poate curge in ambele directii prin supapa (portul comun poate fi utilizat ca intrare sau iesire).
• Directia de curgere a fluidului este indicata pe actuator sau printr-o canelura pe axul supapei (dupa demontarea actuatorului).
• Pe actuator este plasata o eticheta care indica directia de curgere a fluidului in culoarea corespunzatoare pozitiei pârghiei.
• Pozitia implicita, precum si sensul de rotatie pot fi modificate, consultati manualul de instructiuni.

Specificatii tehnice:

• Presiune maxima de lucru: 10 bar
• Diametru nominal: 25
• Racord: 1 1/2"
• Timp de inchidere/deschidere: 15 s
• KVS: 14.3 m³/h
• Temperatura maxima de lucru a fluidului: 110 °C
• Unghiul de rotatie: 90
• Temperatura de lucru ambianta: 5-40 °C
• Diferenta de presiune maxima: 10 bar
• Alimentare electrica: 230 V 50 Hz
• Consumul maxim de energie: 4 VA
• Curent max.: 17 mA
• Cuplu de torsiune: 5 Nm
• Grad de protectie: IP42
• Clasa de protectie: II
• Sectiunea transversala a cablului de alimentare: 3 x 0,5 mm².
• Lungime cablu de alimentare: 2 m
• Greutate: 1.8 kg

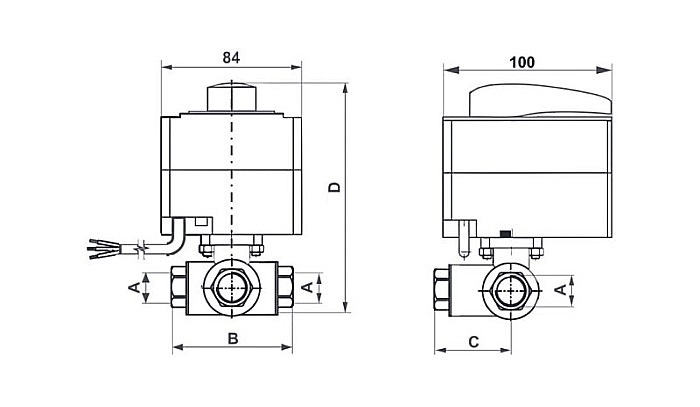

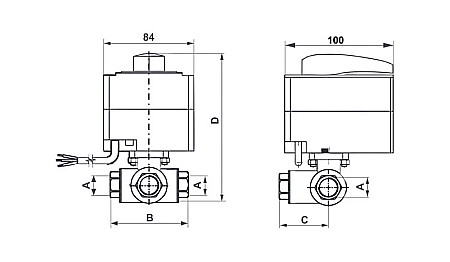

• Dimensiuni:
  • B: 128 mm
  • C: 64 mm
  • D: 168 mm
