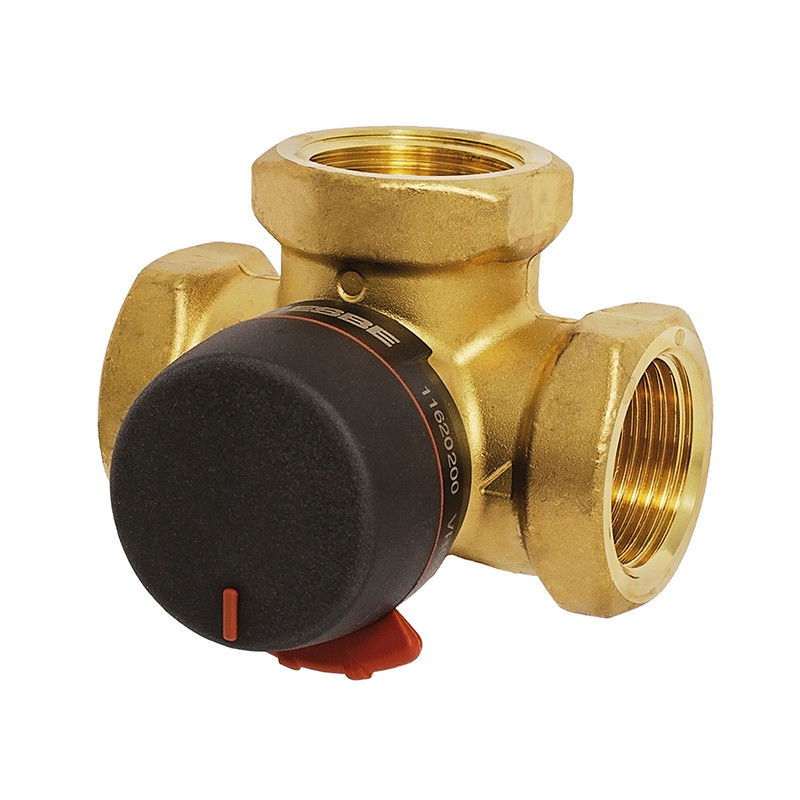

Vana de comutatie rotativa cu 3 cai ESBE VRG231

Seria VRG230 reprezinta o gama de ventile de amestec compacte, cu pierderi reduse, realizate dintr-un aliaj special de alama DZR, care permite utilizarea ca ventil de comutatie/derivatie in aplicatii cum ar fi: comutare agent termic de pe incalzire pe ACM, reglare de zona, comutare agent termic solar intre rezervor si boiler, comutare sistem de pe incalzire pe racire, pompe de caldura. Pentru o actionare manuala usoara, ventilele sunt echipate cu rozeta antiderapanta si cu opritoare la un unghi de lucru de 90°. Ventilul poate fi de asemenea fi folosit si pentru amestec, portul de amestec fiind in mijloc spre deosebire de seria VRG131/132 la care portul de amestec este in lateral. Scala de reglaj poate fi inversata si rotita permitând o mare varietate de pozitii de montaj. Toate componentele interne sunt inlocuibile, fara a fi necesara demontarea din instalatie. Destinate doar pentru instalatiile cu circuite inchise. Optional, sunt disponibile cochilii termoizolante seria VRI pentru eliminarea pierderilor de energie.

Detalii tehnice generale ESBE VRG231

• Corp ventil: alama DZR, CW602N
• Obturator sferic: alama rezistenta la abraziune
• Etanseizari: O-ring din EPDM, ax si bucse din PPS compozit
• Presiune de lucru: 10 bar
• Mediu de lucru: apa, apa cu glicol 50%, apa cu amestec de etanol 28%
• Temperatura mediu lucru: 10… +110°C (continuu), +130°C (temporar)
• Cadere de presiune max.:
  • instalat ca ventil de amestec 100 kPa (pompa trage din ventil)
  • ca ventil de derivatie 200 kPa (pompa impinge in ventil)
• Presiune de inchidere: maximum 200 kPa intre porturi
• Forta pentru max. ΔP: 6 Nm (3Nm la DN15...32)
• Scurgeri: 0,05% din kvs la o presiune diferentiala de 1 bar intre porturi
• Unghi de rotatie: 90°, dportul din mijloc este deschis permanent
• Racord conexiune
  • filet interior conform ISO7/1,
  • filet exterior conform ISO228/1
  • fitinguri de compresie pentru teava cupru, conform EN1254-2
• Servomotoare compatibile
  • on/off sau flotant din seria ARA600 cu montare directa, sau
  • on/off sau flotant din seria 90 folosind kitul de montaj VRG801
• Standard fabricatie: PED 97 / 23 / EC, articolul 3.3
• Accesorii: cochilii termoizolante si semi-olandezi
• Piese de schimb: garnituri de etansare, componente interne, ax de antrenare
• Producator: ESBE, fabricat in Suedia

Specificatii tehnice

• Cod: VRG231-50
• DN: 50 mm
• Capacitate: 40 kvs
• Racord: 2" FI
