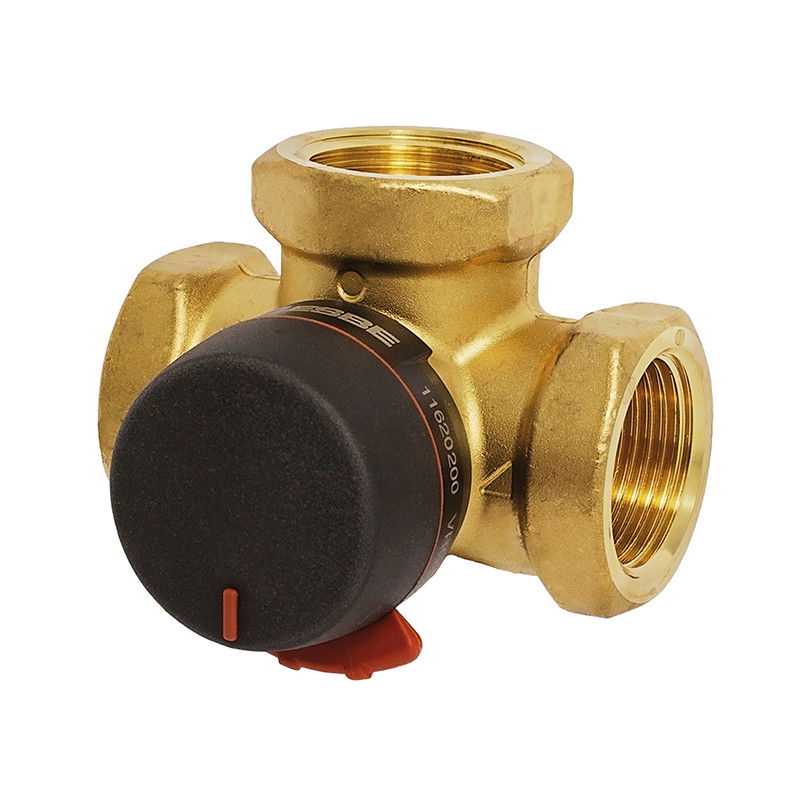

Vana de comutatie rotativa cu 3 cai ESBE VRG231

Seria VRG230 reprezinta o gama de ventile de amestec compacte, cu pierderi reduse, realizate dintr-un aliaj special de alama DZR, care permite utilizarea ca ventil de comutatie/derivatie in aplicatii cum ar fi: comutare agent termic de pe incalzire pe ACM, reglare de zona, comutare agent termic solar intre rezervor si boiler, comutare sistem de pe incalzire pe racire, pompe de caldura. Pentru o actionare manuala usoara, ventilele sunt echipate cu rozeta antiderapanta si cu opritoare la un unghi de lucru de 90°. Ventilul poate fi de asemenea fi folosit si pentru amestec, portul de amestec fiind in mijloc spre deosebire de seria VRG131/132 la care portul de amestec este in lateral. Scala de reglaj poate fi inversata si rotita permitând o mare varietate de pozitii de montaj. Toate componentele interne sunt inlocuibile, fara a fi necesara demontarea din instalatie. Destinate doar pentru instalatiile cu circuite inchise. Optional, sunt disponibile cochilii termoizolante seria VRI pentru eliminarea pierderilor de energie.

Detalii tehnice generale ventil de comutatie rotativ cu 3 cai ESBE VRG231

• Corp ventil: alama DZR, CW602N
• Obturator sferic: alama rezistenta la abraziune
• Etanseizari: O-ring din EPDM, ax si bucse din PPS compozit
• Presiune de lucru: 10 bar
• Mediu de lucru: apa, apa cu glicol 50%, apa cu amestec de etanol 28%
• Temperatura mediu lucru: 10… +110°C (continuu), +130°C (temporar)
• Cadere de presiune max.:
  • instalat ca ventil de amestec 100 kPa (pompa trage din ventil)
  • ca ventil de derivatie 200 kPa (pompa impinge in ventil)
• Presiune de inchidere: maximum 200 kPa intre porturi
• Forta pentru max. ΔP: 6 Nm (3Nm la DN15...32)
• Scurgeri: 0,05% din kvs la o presiune diferentiala de 1 bar intre porturi
• Unghi de rotatie: 90°, dportul din mijloc este deschis permanent
• Racord conexiune
  • filet interior conform ISO7/1,
  • filet exterior conform ISO228/1
  • fitinguri de compresie pentru teava cupru, conform EN1254-2
• Servomotoare compatibile
  • on/off sau flotant din seria ARA600 cu montare directa, sau
  • on/off sau flotant din seria 90 folosind kitul de montaj VRG801
• Standard fabricatie: PED 97 / 23 / EC, articolul 3.3
• Accesorii: cochilii termoizolante si semi-olandezi
• Piese de schimb: garnituri de etansare, componente interne, ax de antrenare
• Producator: ESBE, fabricat in Suedia

Specificatii tehnice

• Cod: VRG231-25
• DN: 25 mm
• Capacitate: 10 kvs
• Racord: 1" FI
