Vana de amestec rotative cu 3 cai ESBE VRG132

Seria VRG130 reprezinta o gama de ventile de amestec compacte, cu pierderi reduse, realizate dintr-un aliaj special de alama DZR, care permite utilizarea atât in instalatii de incalzire si racire, cât si in cele de apa menajera.
Pentru o actionare manuala usoara, ventilele sunt echipate cu rozeta anti-derapanta si cu opritoare la un unghi de lucru de 90°. Scala de reglaj poate fi inversata si rotita permitând o mare varietate de pozitii de montaj.
Sistemul compact de cuplare a servomotorului direct pe ventil, asigura o stabilitate foarte buna si o acuratete de control deosebita. Cele 3 porturi sunt marcate cu simboluri distincte pentru a reduce riscul montarii eronate.
Toate componentele interne sunt inlocuibile, fara a fi necesara demontarea din instalatie.
Destinate doar pentru instalatiile cu circuite inchise.

Detalii tehnice generale ESBE VRG132

• Corp ventil: alama DZR, CW602N
• Obturator sferic: alama rezistenta la abraziune
• O-ring: EPDM
• Ax si bucse: PPS compozit
• Presiune de lucru: 10 bar
• Mediu de lucru: apa, apa cu glicol 50%, apa cu amestec de etanol 28%
• Temperatura mediu lucru:10… +110°C (continuu), +130°C (temporar)
• Cadere de presiune max.:
  • instalat ca ventil de amestec 100 kPa,
  • caven til de derivatie 200 kPa
• Presiune de inchidere: maximum 200 kPa intre porturi, cuplu pentru max. ΔP = 6 Nm (3Nm la DN15...32)
• Scurgeri: 0,05% din kvs la o presiune diferentiala de 1 bar intre porturi
• Unghi de rotatie: 90°, dotat cu limitatoare cap de cursa la actionarea manuala
• Aplicatii: amestec, derivatie sau comutatie
• Racord conexiune
  • filet interior conform ISO7/1,
  • filet exterior conform ISO228/1
  • fitinguri de compresie pentru teava cupru, conform EN1254-2
• Autoritate reglare ventil: 100 (kv/kv minim) pe portul A-AB in linie
• Servomotoare compatibile
  • ARA600, servoregulatoare 90C, CRA, CRB, CRC, CRD
  • seria 90, folosind kitul de montaj VRG801
• Standard fabricatie: PED 97 / 23 / EC, articolul 3.3
• Accesorii: cochilii termoizolante si semi-olandezi
• Piese de schimb: garnituri de etansare, componente interne, ax de antrenare
• Producator: ESBE, fabricat in Suedia

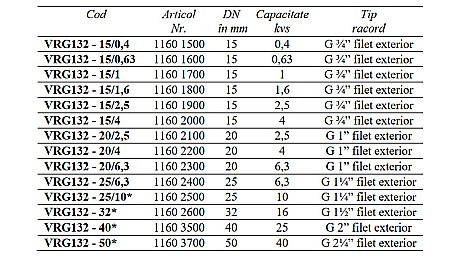

Specificatii tehnice

• Cod: VRG132-20/4
• DN: 20 mm
• Capacitate: 4 kvs
• Racord: 1" FE
