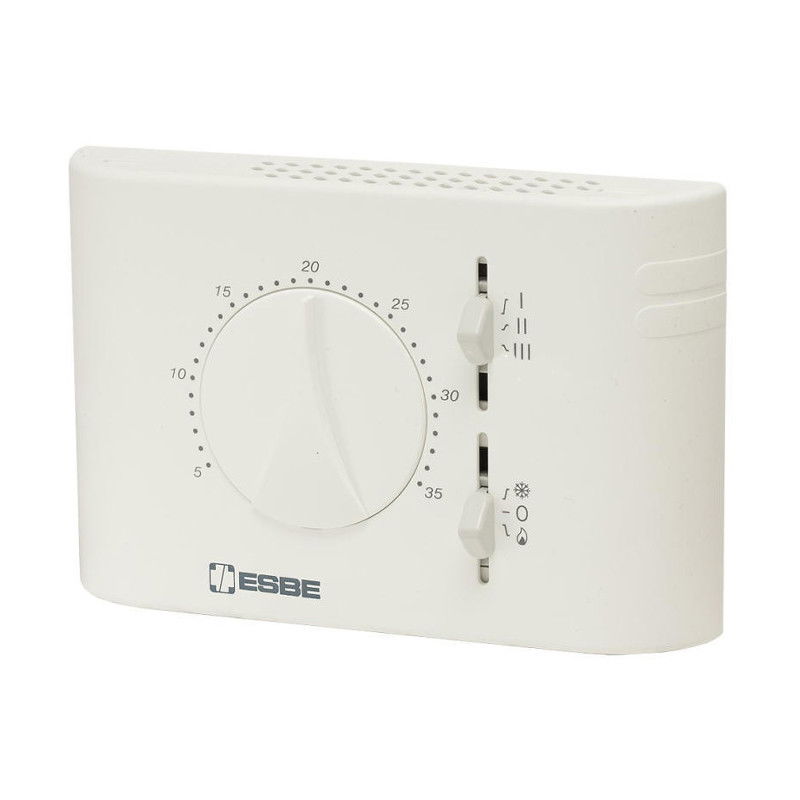

ESBE TFD111 este un termostat electronic de ambianță pentru comanda ventiloconvectoarelor cu 2 sau 4 țevi. Permite reglarea temperaturii între 5 și 35 °C și controlul manual al ventilatorului în trei trepte. La atingerea temperaturii de referință, ventilatorul poate fi configurat să se oprească sau să funcționeze continuu.

Beneficii principale

• Poate fi configurat pentru sisteme cu 2 sau 4 țevi.
• Controlul manual al ventilatorului oferă selectarea uneia dintre cele trei viteze.
• Permite alegerea funcționării continue sau opririi ventilatorului la atingerea temperaturii de referință.
• Intrarea pentru senzor extern permite conectarea unui senzor de ambianță sau de tubulatură compatibil.
• Intrarea digitală pentru termostatul de conductă poate opri ventilatorul în regim de încălzire atunci când temperatura din conductă este sub valoarea setată.

Utilizare recomandată

Termostatul ESBE TFD111 este destinat comenzii ventiloconvectoarelor în instalații cu 2 sau 4 țevi. Comutatorul permite selectarea regimului de încălzire sau răcire, iar ieșirile on/off comandă ventilele de încălzire și răcire.

Date tehnice

• Tensiune de alimentare: 230 V c.a. (-15%, +10%).
• Putere consumată: 3 VA, exclusiv consumatorii conectați.
• Grad de protecție și clasă: IP30, clasa II.
• Capacitate de comutare: 3 A rezistiv, 1 A inductiv / 230 V c.a.
• Plajă de reglaj a temperaturii: 5–35 °C.
• Acuratețe de reglare: ±1 °C.
• Intrare analogică: pentru senzor extern NTC 10 kΩ.
• Ieșiri pentru ventile: on/off, 230 V c.a., pentru ventilul de încălzire și ventilul de răcire.
• Dimensiuni: 132 × 87 × 37 mm.

Întrebări frecvente

Pentru ce tip de instalații este destinat TFD111?
Este destinat ventiloconvectoarelor cu 2 sau 4 țevi.

Cum se controlează ventilatorul?
Controlul se face manual, prin selectarea uneia dintre cele trei viteze. La atingerea temperaturii de referință, ventilatorul poate fi oprit sau poate funcționa continuu.

Care este intervalul de reglare a temperaturii?
Plaja de reglaj este de la 5 la 35 °C, cu o acuratețe de ±1 °C.

Poate fi conectat un senzor extern?
Da. Intrarea analogică este destinată unui senzor extern NTC de 10 kΩ.

Ce comandă ieșirile termostatului?
Ieșirile on/off de 230 V c.a. sunt destinate ventilului de încălzire și ventilului de răcire.

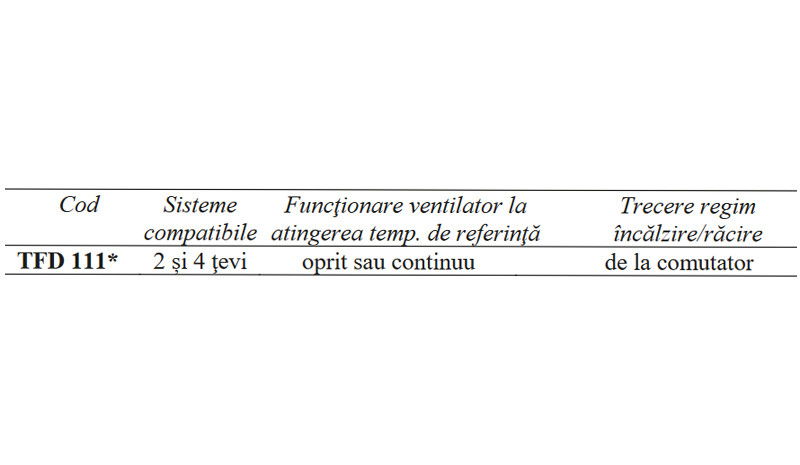

Specificații tehnice ESBE TFD111

• Tip produs: termostat electronic de ambianță pentru ventiloconvectoare.
• Sisteme compatibile: 2 sau 4 țevi.
• Tensiune de alimentare: 230 V c.a. (-15%, +10%).
• Putere consumată: 3 VA, exclusiv consumatorii conectați.
• Grad de protecție și clasă: IP30, clasa II.
• Capacitate de comutare: 3 A rezistiv, 1 A inductiv / 230 V c.a.
• Plajă de reglaj: 5–35 °C.
• Acuratețe reglare: ±1 °C.
• Control ventilator: manual, 3 viteze; la atingerea temperaturii de referință poate fi oprit sau poate funcționa continuu.
• Intrare analogică: pentru senzor extern NTC 10 kΩ.
• Ieșiri pentru ventile: on/off, 230 V c.a., pentru ventilul de încălzire și ventilul de răcire.
• Dimensiuni: 132 × 87 × 37 mm.
