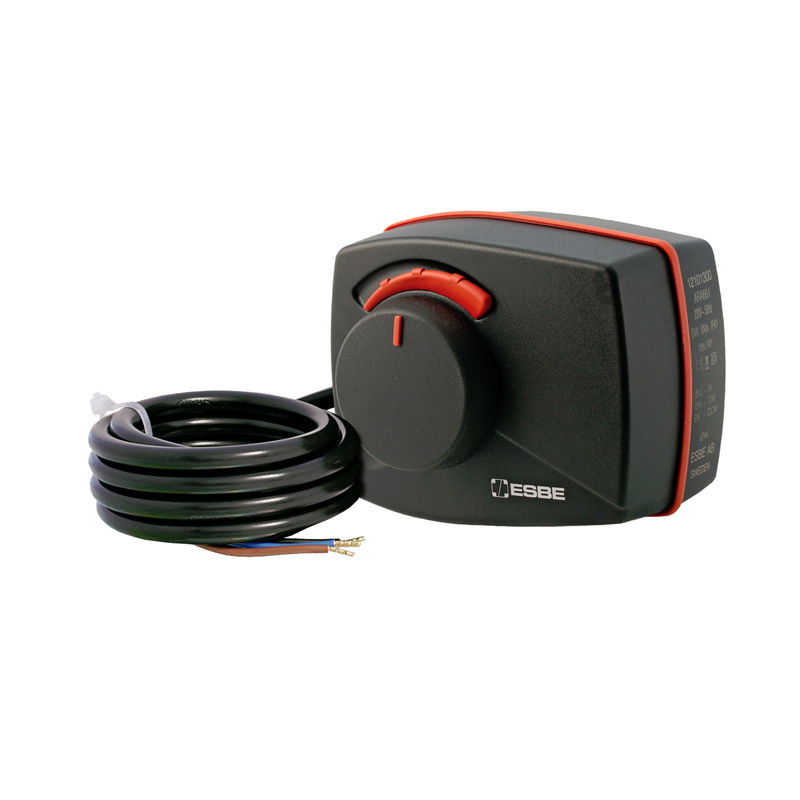

Servomotor rotativ compact ESBE ARA653

Servomotoarele rotative Esbe din seria ARA600, sunt destinate a opera ventile de amestec cu diametre de 15...50mm din seriile: VRG, VRB, 3MG, 3G si 3F. Stabilitate si precizie de control deosebite datorita sistemului compact de cuplare între servomotor si ventil. Servomotorul are un unghi de rotatie de 90° si poate fi usor actionat manual, prin ridicarea rozetei. Contactul auxiliar disponibil optional, poate fi reglat sa comute în orice pozitie. Ajustarea punctului de comutare se face fara unelte si fara a demonta servomotorul, accesul la maneta de reglaj facându-se prin scoaterea rozetei. Sunt disponibile modele cu semnal de control proportional flotant (230Vca sau 24Vca), modulant 0...10V si on/off. Modelele cu semnal control proportional sunt folosite pentru amestec sau derivatie si sunt actionate de regulatoare electronice de temperatura, pot fi actionate si on/off cu comanda pe 2 fire. Modelele cu semnal control on/off sunt folosite pentru comutatie; acestea au un releu inclus si primesc semnal de control pe 1 fir, de exemplu de la un termostat sau comutator.

Detalii tehnice servomotor rotativ compact ESBE ARA653

• Protectie: tip IP41, clasa II
• Temperatura ambianta: -5...+55°C
• Contact auxiliar: disponibil optional (pentru actionarea unei pompe, cazan, etc.)
• Cuplu actionare: 6 Nm toate modelele, 3Nm modelele cu timp rulare 15 secunde
• Semnal control:
  • proportional flotant pentru amestec (si on/off pentru comutatie)
  • on/off, releu inclus, pentru comutatie, semnal control pe un fir
  • modulant 0(2)...10V sau 0(4)...20mA, pentru amestec
• Unghi de rotatie: 90°, sens de rotatie reversibil la toate modelele
• Operare manuala: de la rozeta, prin ridicare si rasucire
• Lungime cablu: 1,5 m
• Putere consumata: 2VA modelele la 24Vca, exceptie ARA659= 8VA
  • 5VA modelele la 230Vca
• Ventile compatibile: livrat cu kit montaj pe ventile Esbe seriile VRG și VRB
• Standarde fabricatie: CE directivele 73/23EEC, 89/336/EEC, RoHS/2002/95/EEC
• Producator: ESBE, fabricat în Suedia

Accesorii optionale si piese de schimb pentru servomotor ESBE ARA653

SET MONTARE PE VENTILE ARA803 ESBE 1620 0500 se poate comanda de aici

SET MONTARE PE VENTILE ARA806 ESBE 1600 0800 se poate comanda de aici

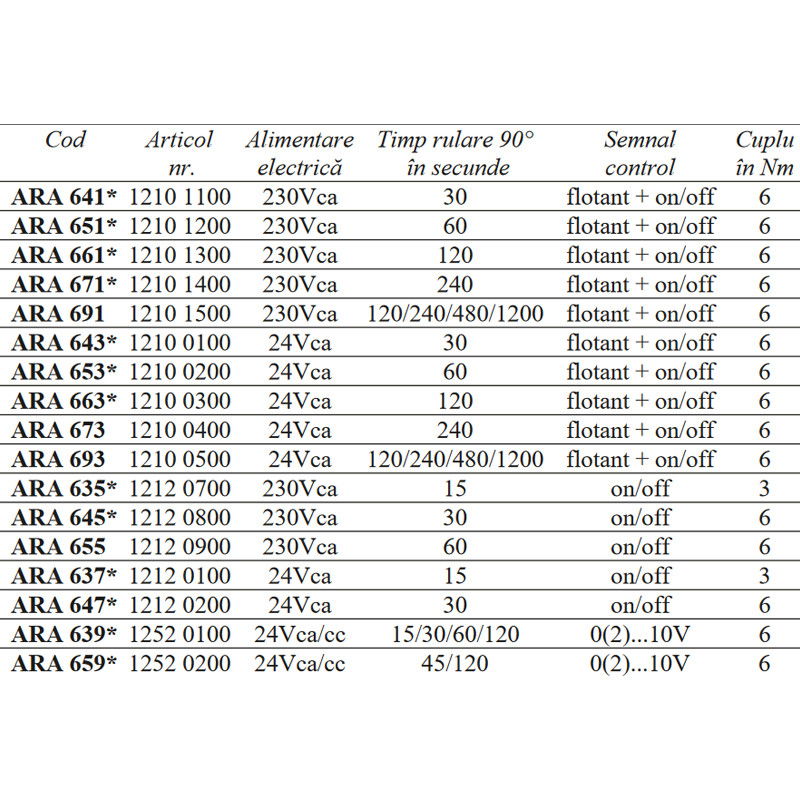

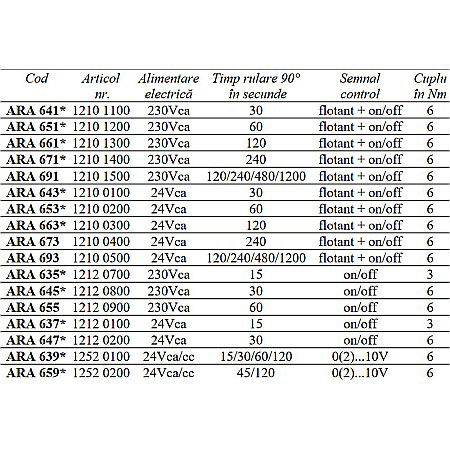

Specificatii tehnice

• Cod:ARA653
• Alimentare electrica: 24Vca
• Timp rulare 90°: 60 secunde
• Semnal control: flotant+ on/off
• Cuplu: 6 Nm
