Robinet cu bila cu 3 cai motorizate on/off ESBE MBA 130

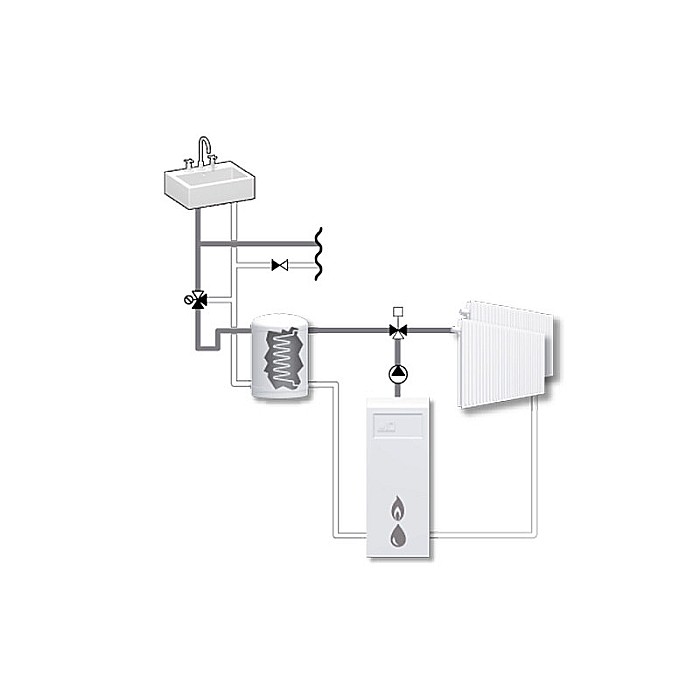

Seria MBA130 de ventile cu bila motorizate este destinata a fi utilizata in aplicatii ca: izolarea circuitelor, comutarea intre doua circuite ale sistemului, prioritate apa calda menajera, circuite de incalzire si racire in 2 tevi (prin pardoseala, tavan sau ventilo-convectoare), pompe de caldura, control de zona, derivatie. Robinetele MBA130 pot fi folosite atat pentru circuite inchise cat si pentru circuite deschise. Datorita formei constructive - cu bila - inchiderea se realizeza etans iar caderea de presiune pe robinet este mica. Servomotorul este dotat standard cu rezistor anti-condens si contact auxiliar.

Detalii tehnice generale ventil cu bila motorizat ESBE MBA135-25

• Presiune nominala: 32 bar
• Material corp robinet: alama nichelata, CW 617N
• Bila: alama cromata, CW617N
• Parti interne: scaun din PTFE, O-ring din FPM, O-ring ax din HNBR, ax din alama CW614N, garnitura din fibra rezistenta la caldura
• Racorduri: filetate interior sau exterior conform ISO228/1
• Mediu de lucru: apa, apa cu glicol 50%
• Temperatura mediu de lucru: 0…+90°C
• Presiune de inchidere: maximum 10 bar
• Scurgeri pe porturile A, B si AB: 0% (etans), conform cu EN12266-1
• Temperatura ambianta de lucru: 0…+50°C
• Protectie carcasa servomotor: tip IP44, clasa II
• Semnal control: on/off, 2 fire conectate permanent, al 3-lea primeşte semnal control de la un contact intrerupator SPST
• Timp de comutare: 40 secunde (pentru intreaga cursa de 90°)
• Indicare pozitie lucru: indicator circular in partea superioara a servomotorului
• Tensiune alimentare: 230Vca ±10%
• Putere absorbita
  • servomotor 3,5W,
  • rezistor anticondens max. 5W
• Capacitate contact auxiliar: 6(1)A/230Vca, normal deschis SPST
• Racord electric: cablu de conectare cu 5 fire 0,85 m
• Cuplu: 10 Nm
• Montare servomotor pe ventil: cu clema de prindere rapida
• Producator: ESBE, fabricat in Italia.

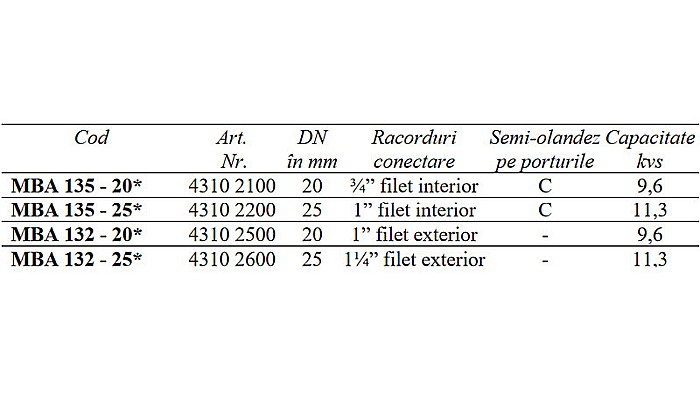

Specificatii tehnice

• Cod:135-25
• DN 25 mm
• Capacitate: 11,3 kvs
• Racord: 1" FI
