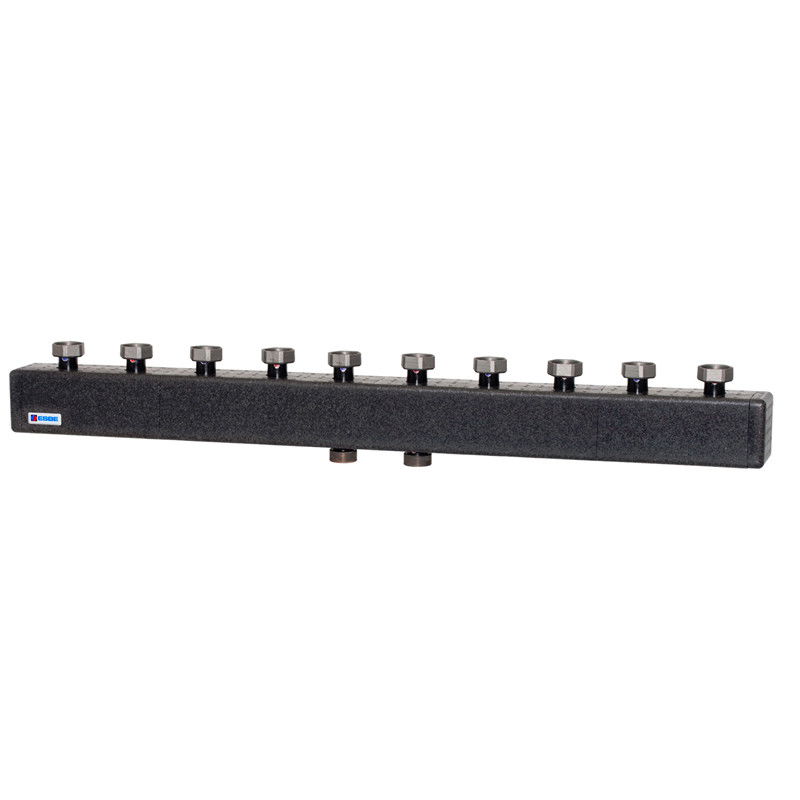

Distribuitor colector termoizolant pentru 5 grupuri de circulatie ESBE GMA451

Seria GMA de distribuitoare este destinata a asigura conectarea facila a doua, trei, patru sau cinci grupuri de circulatie din seriile GDA, GFA, GRA sau GRC in paralel. GMA sunt echipate cu izolatie termica din polistiren conform cu normativele si sunt livrate cu coliere de montaj si sunt prevazute cu un locas special pentru montarea unui senzor.
Seria GMA500 este un distribuitor-colector cu separator hidraulic (schimbator de caldura) integrat, avand si un bypass pentru egalizarea presiunilor si este dedicat doar sistemelor unde exista pompa de circulatie pe circuitul primar de la rezervor sau cazan.

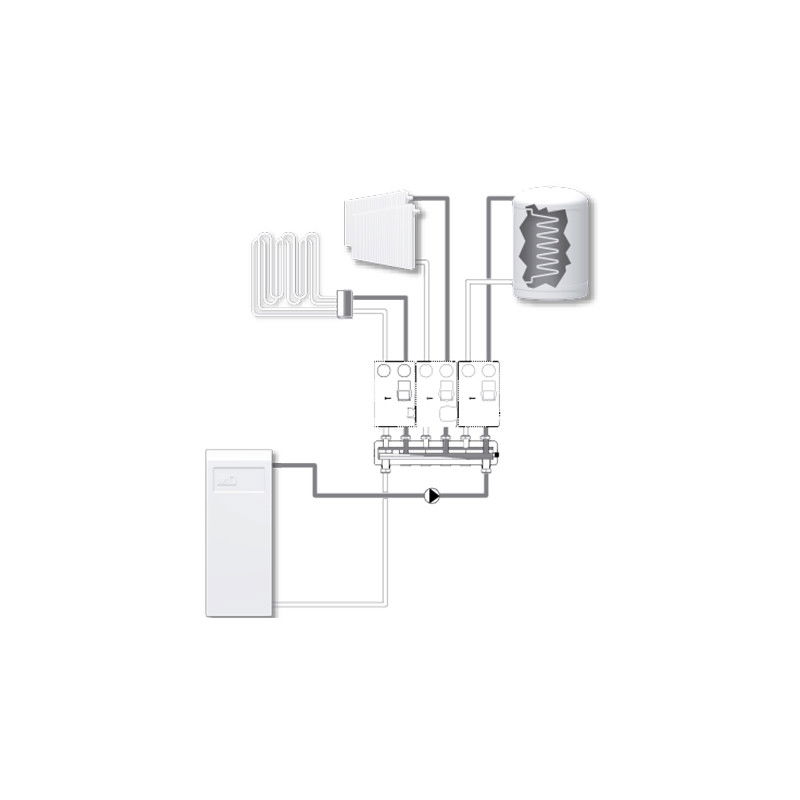

Seria GMA400 este un distribuitor-colector pentru conectarea a două până la cinci grupuri de circulație și este destinat în special sistemelor unde nu există pompă de circulație pe circuitul primar; acesta se poate folosi și pentru sistemele cu pompă de circulație pe primar (cu cazan mural de exemplu) având un bypass integrat pentru situația în care niciun grup de circulație nu funcționează.

Detalii tehnice generale ESBE GMA451

• Presiune statica maxima: 6 bar (600kPa)
• Bypass: incorporat la seria GMA500, dezactivabil
• Mediu de lucru: 0... +110°C
• Conexiuni:
  • spre cazan filet exterior G 1½”
  • spre circuite nuca rotativa RN 1½”

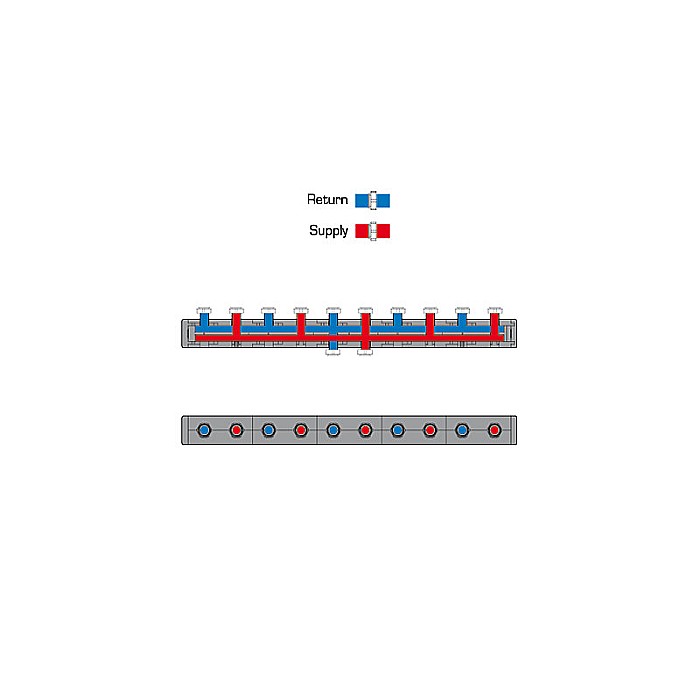

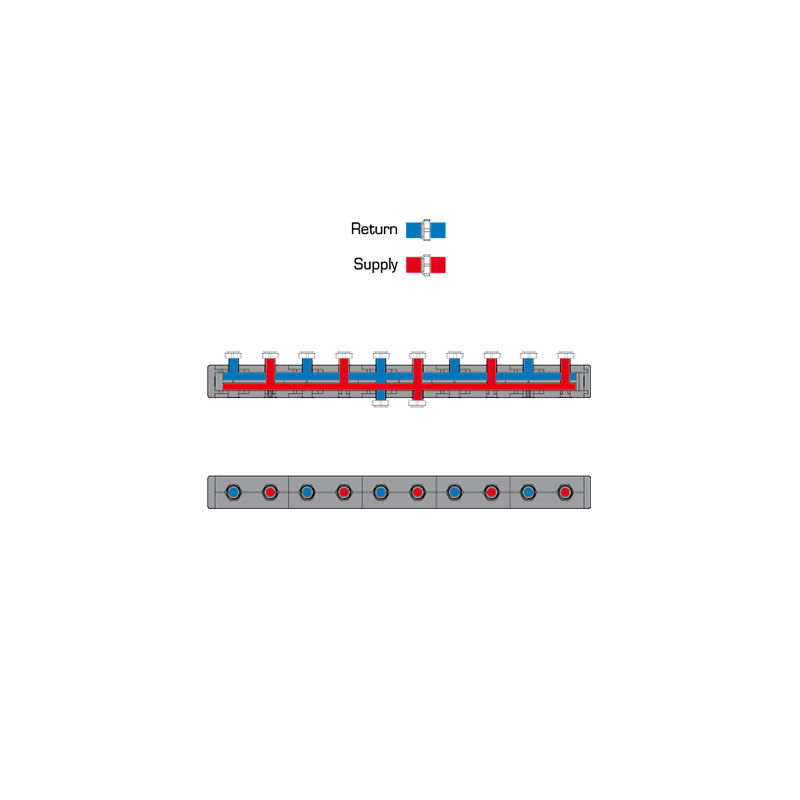

• Distanta intre racorduri: 125mm intre axele racordurilor spre grupurile de circulatie
• Materiale constructive: otel S235 cu acoperire de protectie de culoare neagra
• Izolatie: polistiren EPP λ 0,036 W/mK, conform cu EnEV2014
• Accesorii incluse:
  • suporti montare pe perete, distanta 82mm pentru a pastra axialitatea conexiunilor distribuitorului cu ale grupului de circulatie
  • conectori pentru racordarea GMA la grupurile de circulatie Esbe indiferent de diametrul de racord al acestora
• Producator: ESBE, fabricat in Suedia

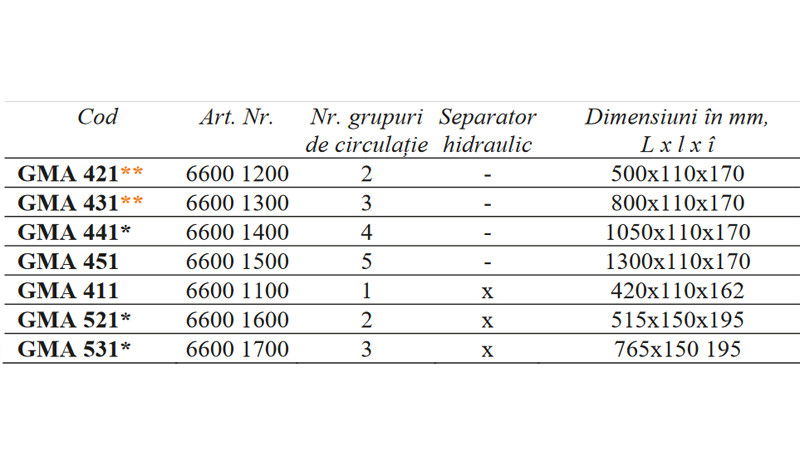

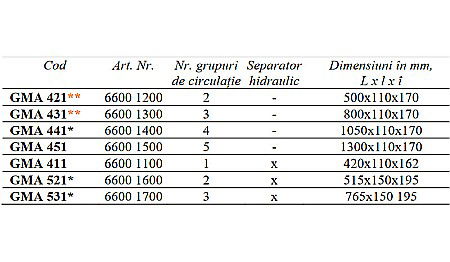

Specificatii tehnice

• Cod: GMA451
• Numar grupuri de circulatie: 5
• Separator hidraulic: Nu
• Lungime: 1300 mm
• Latime: 110 mm
• Inaltime: 170 mm
