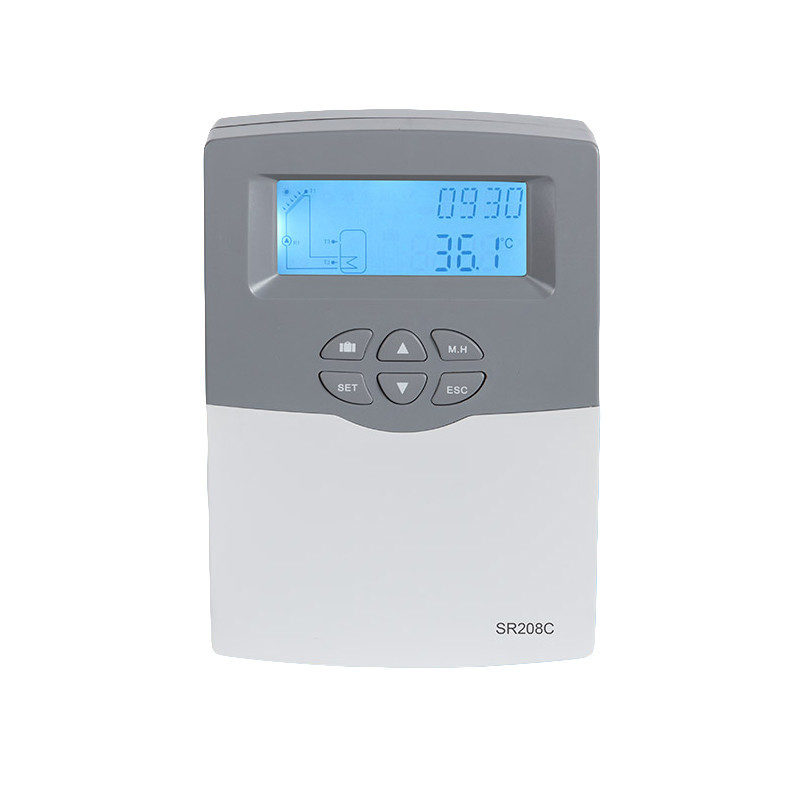

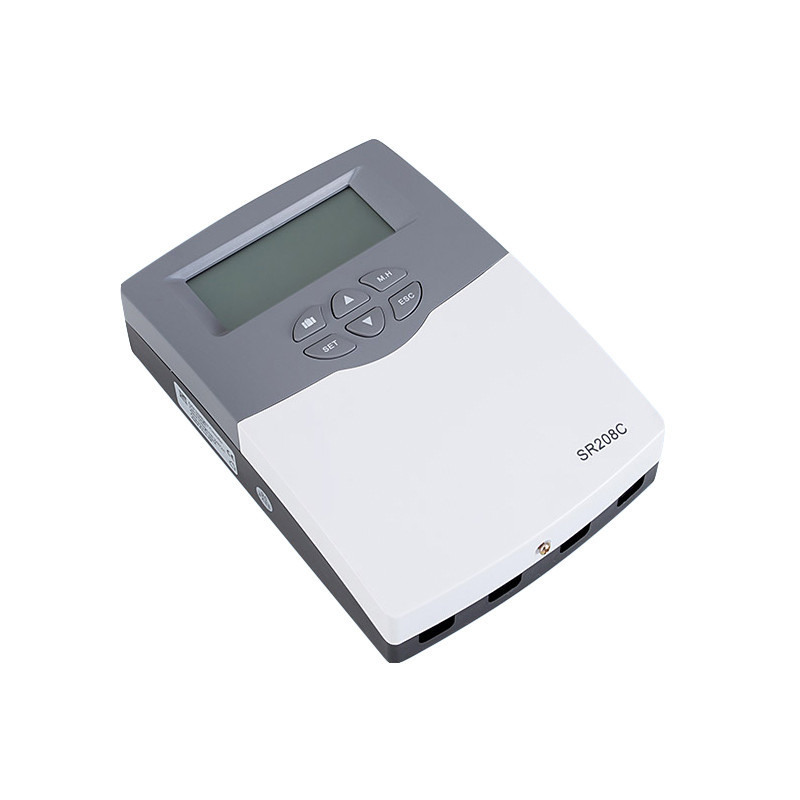

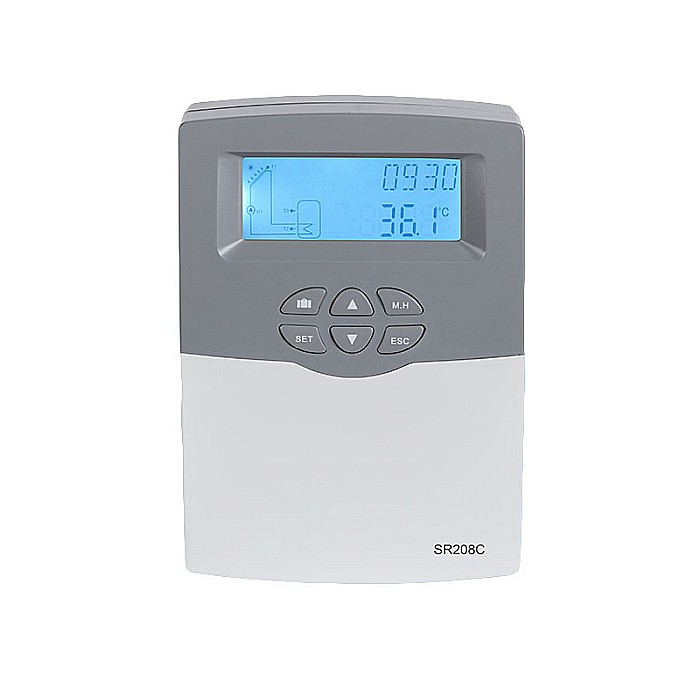

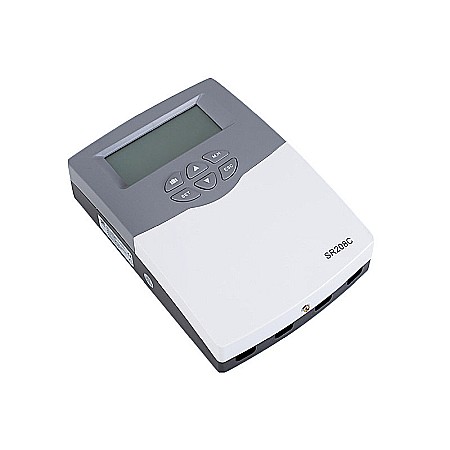

Controler solar automatizare SR208C WIFI Panosol C.600

Automatizarea solara Panosol SR208C este destinata aplicatiilor solare termice. Aceasta poate citi 3 senzori de temperatura, poate actiona 2 relee si poate transmite prin Wi-Fi in aplicatia Tuya toate datele inregistrate. Aplicatia Tuya inregistreaza datele transmise de catre controlerul solar Panosol SR208C si permite utilizatorului sa vizualizeze informatii in timp real, statistici ale functionarii sistemului solar, dar si sa programeze sau sa actioneze sistemul de incalzire auxiliara. Accesarea aplicatiei Tuya se face gratuit din Google Play sau Apple Appstore. Automatizarea poate functiona in sisteme solare interconectate cu alte sisteme de incalzire precum rezistente electrice, cazane pe gaz, pe lemne sau peleti. Cu un ecran animat, automatizarea poate gestiona unul sau mai multe panouri solare inseriate, un boiler solar cu doi senzori termici, un sistem de incalzire auxiliara a boilerului (electric, gaze sau peleti) sau o vana de descarcare a excesului de temperatura. Functia PWM disponibila pe acest controler permite conectarea unei pompe solare electronice (cu turatie variabila) ce va asigura un consum energetic minim in timpul functionarii. In acelasi timp, automatizarea poate functiona si cu pompe clasice (On/Off). Automatizarea este pre-programata, nefiind necesara programarea acesteia la montaj. Eventualele setari pot fi realizate consultând manualul in limba româna.

Componente sistem

• Controler solar SR208C – 1 bucata
• Senzor de temperatura PT1000 – 1 bucata
• Senzor de temperatura NTC10K – 2 bucati
• Accesorii de fixare

Functii disponibile

• Functie de vacanta
• Incalzire auxiliara temporizata
• Control al diferentei de temperatura ( 1 * ΔT )
• Compatibil cu pompe electronice (PWM solar)
• Transmitere date wireless cu ajutorul aplicatiei Tuya
• Oprire de urgenta a sistemului in cazul supratemperaturii
• Racire a sistemului (functie by-pass)
• Protectie la temperaturi scazute si inghet
• Functie de racire a boilerului
• Setare temperatura maxima in boiler (1 boiler)
• Control manual pentru 2 iesiri (P1, H1)
• Protectie sistem prin parola

Porturi disponibile

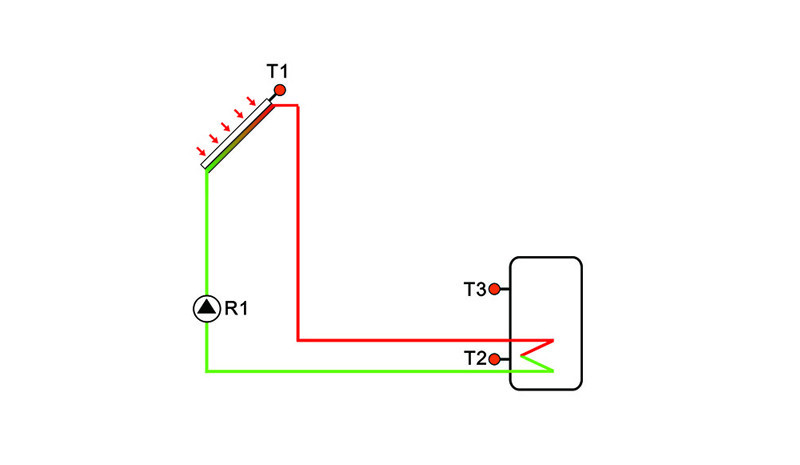

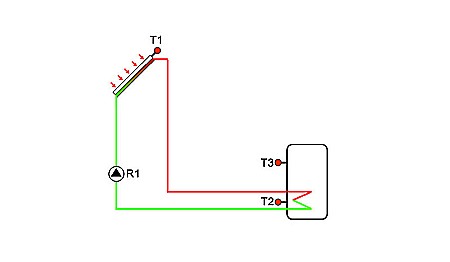

• Senzor T1 – colector solar
• Senzor T2 – temperatura inferioara boiler
• Senzor T3 – temperatura superioara boiler
• P1 – releu pompa circuit solar
• PWM – controlul turatiei la pompe electronice
• H1 – releu suplimentar pentru interconectarea cu alte sisteme de incalzire

Capacitate aplicatii:

• Numar maxim colectoare: 1
• Numar maxim rezervoare de stocare: 1
• Numar maxim de relee: 2
• Numar maxim de senzori: 3
• Numar maxim de aplicatii ale sistemului: 1

Specificatii tehnice

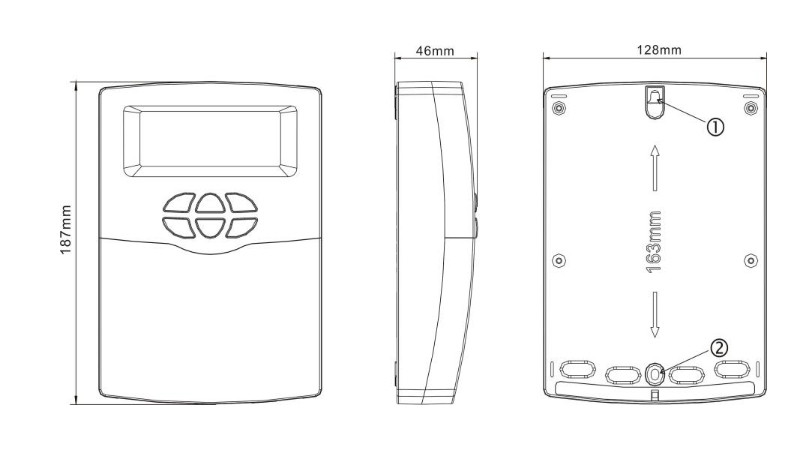

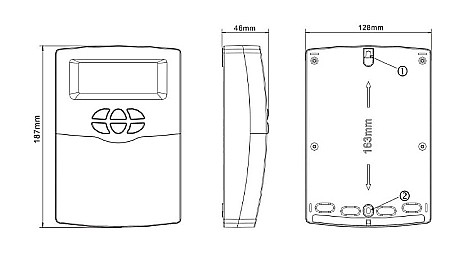

• Dimensiuni: 178mm X 120mm X 43mm
• Sursa de alimentare: 200V-240V AC sau 100V-130V AC,50-60Hz
• Consum de energie: <3 W
• Precizia de masurare a temperaturii: ± 2°C
• Intervalul de masurare a temperaturii colectorului: -10°C ~ 200°C
• Intervalul de masurare a temperaturii boilerului: 0°C ~ 110°C
• Puterea disponibila pompa: 2 pompe pot fi conectate, puterea fiecarei pompe ≤ 300W
• Intrari: 3 senzori, 1 intrari pentru senzor Pt1000 (= 500°C) pentru colector (cablu silicon = 280 gr C.)
• 2 intrari pentru senzor NTC10K, senzor B3950 (= 135°C) pentru boiler, (cablu PVC = 105°C)
• Iesiri: 2 relee, pentru pompe de circulatie sau vana electromagnetica cu 3 cai
• Temperatura mediului ambiant: -10°C ~ 50°C
• Gradul de impermeabilitate: IP40
