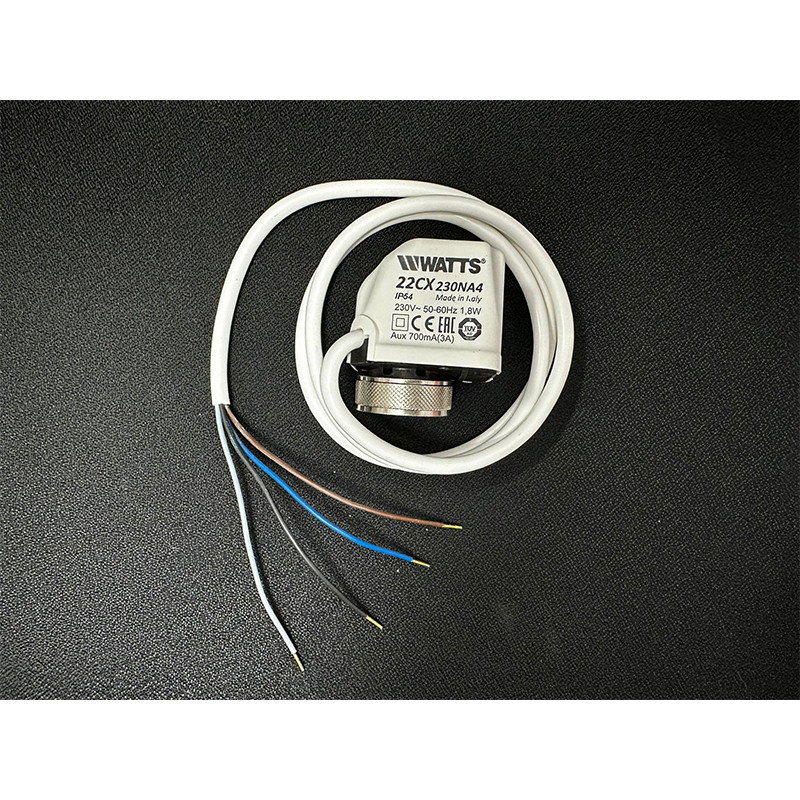

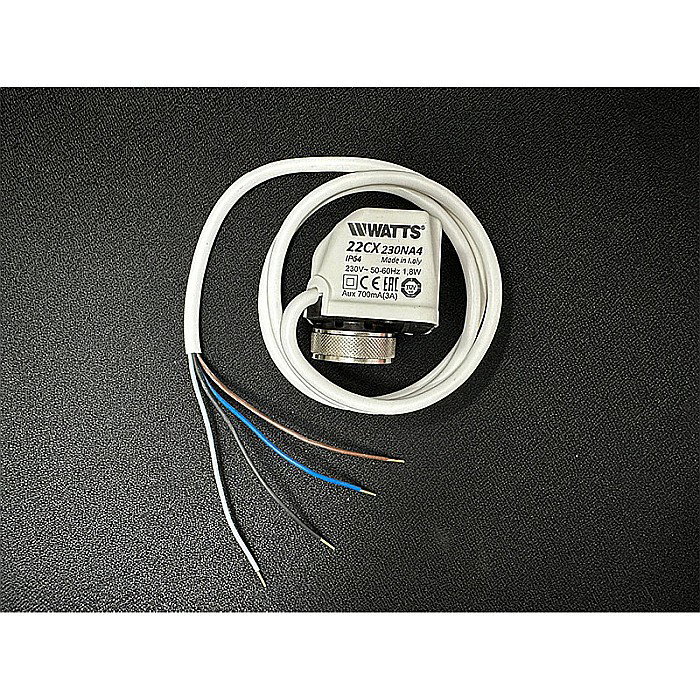

Actuator electromotor normal deschis 22CX230NA4 Watts cu 4 fire

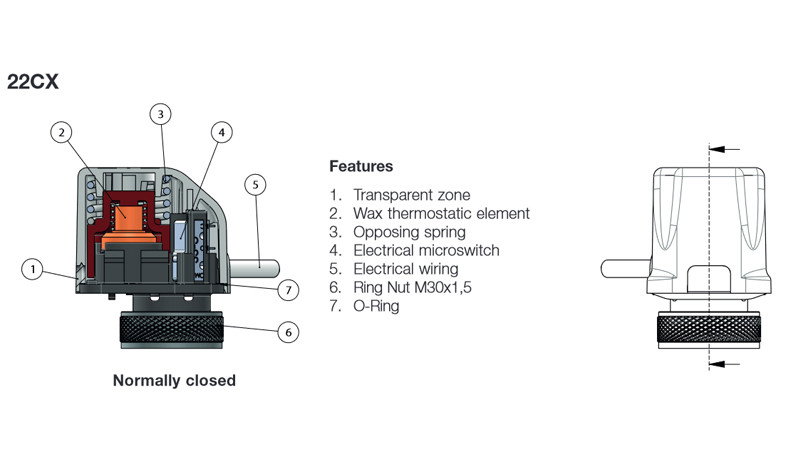

Electromotoarele seria 22CX sunt dipozitive cu rol de a “deschide/inchide” vanele cu 2 cai sau cu 3 cai la care sunt atasate.
Au rolul de a “porni/opri” emisia de caldura in sistemele de incalzire sau aer conditionat la primirea unui semnal electric de la un termostat de camera sau ceas programator. La montarea actuactorului pe corpul vanei, capatul termostatic al vanei opreste curgerea fluidului (versiunea inchisa normal/ NC). La aplicarea tensiunii o miscare liniara a elementului termostatic provoaca deschiderea capatului termostatic al vanei, ce permite apoi fluidului sa curga. Cand tensiunea este oprita, capatul termostatic al vanei este din nou inchis.

Nota

Electromotoarele seria 22CX sunt usor de montat prin insurubare fiind prevazute cu piulita cu filet.

Functionare

Versiunea normal inchisa (NC) cu 2 si 4 conductori

La montarea elementului de actionare pe corpul supapei, tija supapei opreste debitul de fluid
La aplicarea tensiuni, este produsa o deplasare liniara a elementului termostatic, lar tija supapei deschide, ceea ce permite curgerea fluidului.
La îndepartarea tensiunii, tija supapei inchide din nou.

Versiunea normal deschisa (NA) cu 2 si 4 conductori

La montarea elementului de actionare pe corpul supapei, tija supapei permite trecerea debitului de fluid.
La aplicarea tensiunii, este produs o deplasare liniara a elementului termostatic, prin urmare tija supapei permite oprirea debitului de fluid.

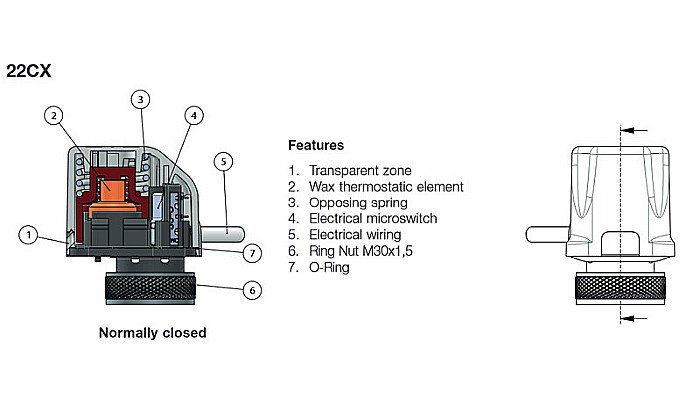

La indepartarea tensinii, tija supapei deschide din nou. Un indicator vizual permite verificarea pozitie elementului de actionare, ceea ce poate fi vizualizat în zona transparent a capacului.

Rosu = tija supapei inchisa - Negru = tija supapei deschisa.

Instructiuni de montare

1. Indepartati capacul sau protectia vanei
2. Pozitionati motorul pe vana si strangeti piulita.(ATENTIE: A nu se utiliza cheie de piulita sau alt instrument similar)

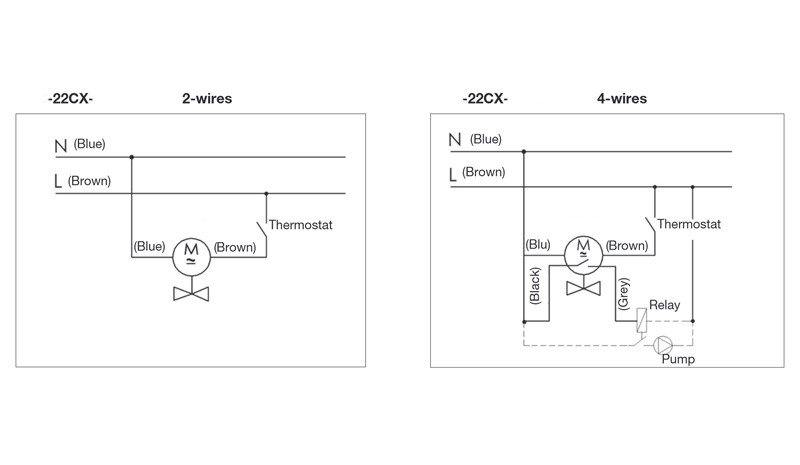

3. Conectati cablajul electric

Important!

• Este interzis inlocuirea cablajului electric
• Dezasamblarea electromotorului va cauza deteriorarea ireparabila a acestuia. Electromotoarele defecte trebuie inlocuite si nu reparate.

Atentie!

A nu se monta electromotorul sub vana.

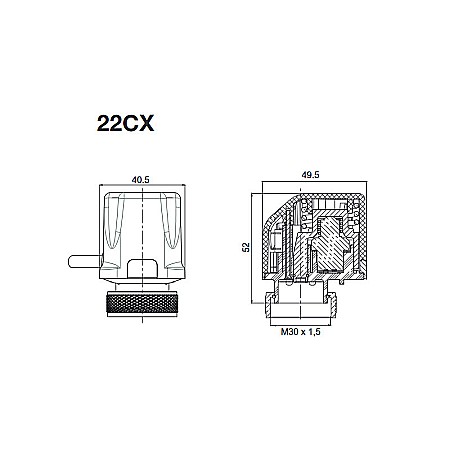

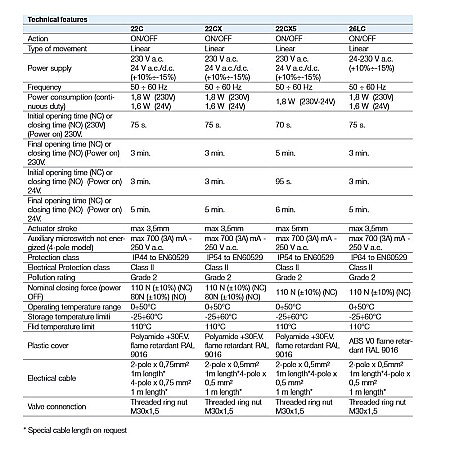

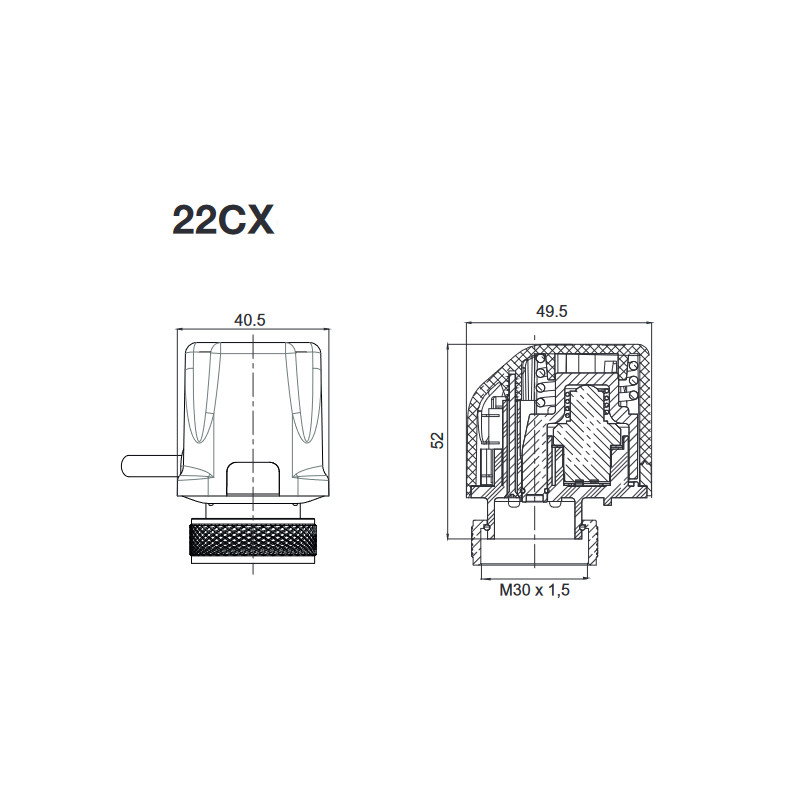

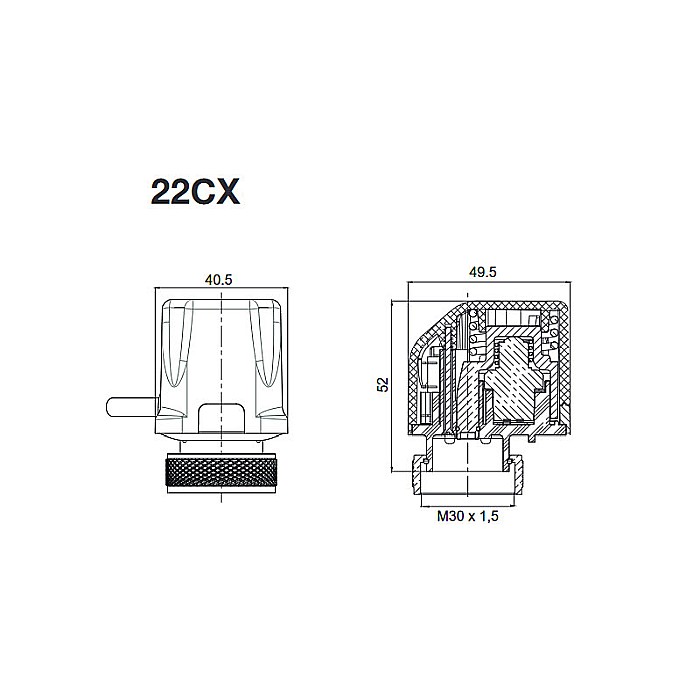

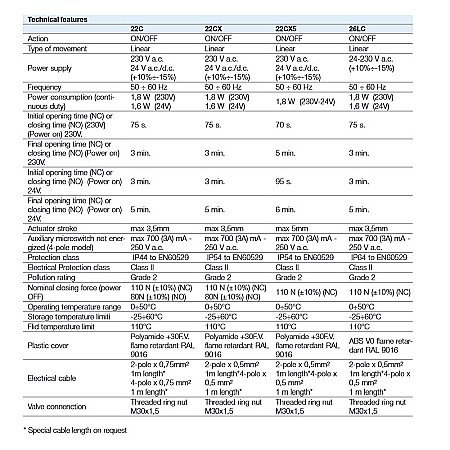

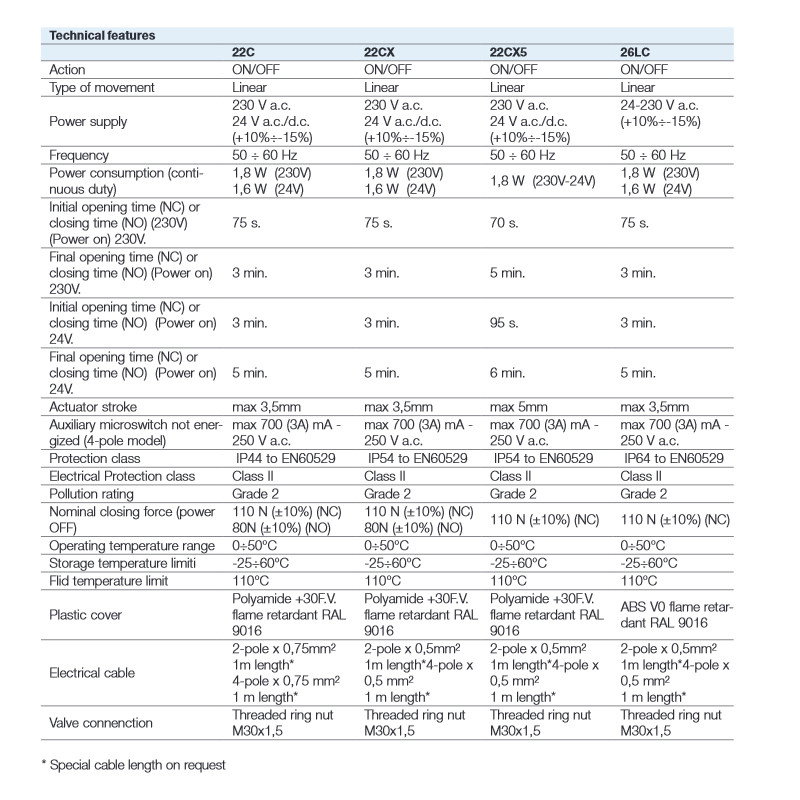

Specificatii tehnice

• Actiune: pornit/oprit
• Cod: 22CX230NA4
• Tip: Normal deschis (NA)
• Numar fire: 4 fire
• Alimentare electria: 230V - 50-60 Hz
• Consum de putere(functionare continua): 1.8W
• Versiunea 230: 90 sec (pornire) - 3 min (sfarsit)
• Clasa de protectie: IP44
• Lungime cablu: 1 m
• Cursa de actionare: 3.5mm
• Cursa supapei: 2.5mm
• Racord: piulita filetata M30x1.5

Pentru 22CX230NC2 - normal inchis cu 2 fire (vezi produsul aici)
Pentru 22CX230NA2 - normal deschis cu 2 fire (vezi produsul aici)
Pentru 22CX230NC4 - normal inchis cu 4 fire (vezi produsul aici)
Pentru 22CX230NA4 - normal deschis cu 4 fire (vezi produsul aici)
