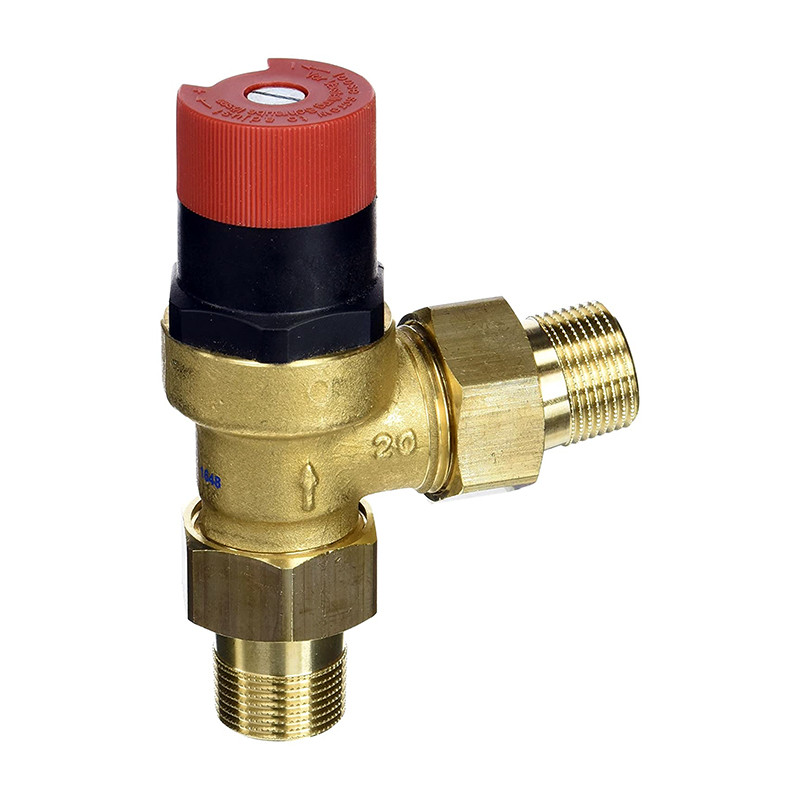

Ventil de reglare a presiunii diferentiale cu olandezi DU145-3/4A Honeywell

Bypass-ul automat si regulatorul diferential de presiune din seria DU145 se utilizeaza pentru mentinerea constanta a presiunii in sistemele de incalzire. De asemenea, se reduce zgomotul hidraulic in sistem, in special la inchiderea ventilelor termostat de pe radiatoare. Temperatura de retur creste ceea ce reduce coroziunea cauzata de condens. In plus, la inchiderea ventilelor termostat de pe radiatoare, se mentine debitul prin cazan ceea ce asigura compensarea temperaturii functie de temperatura exterioara. Pentru centralele murale (compacte), se asigura de asemenea un debit minim la inchiderea ventilelor termostat.

Caracteristici ventil de reglare a presiunii Honeywell DU145-3/4A

• Instalare simpla intre tevile de tur si retur
• Minimizeaza zgomotul hidraulic
• Nu necesita reglare externa
• Reglare fina a presiunii diferentiale
• Reglarea presiunii diferentiale se reduce la rotirea robinetului la valoarea dorita
• Valoarea setata este inscriptionata direct pe scala
• Previne coroziunea cazanelor
• Valoarea setata se masoara in metri coloana apa
• Testat in laborator si in instalatii

Functionare ventil de reglare a presiunii Honeywell DU145-3/4A

La egalizarea presiunii intre intrarea/iesirea ventilului, acesta este inchis. Discul ventilului este presat de un arc pe scaunul acestuia. La aparitia unei diferente de presiune intre intrarea/iesirea ventilului, asupra discului se exercita o forta contrara fortei arcului. Daca aceasta forta este mai mare de cat cea exercitata de arc, ventilul incepe sa se deschida proportional cu cresterea presiunii diferentiale, mentinand un debit constant prin bypass dupa cum se poate observa in diagrama de debit.

Specificatii tehnice

• Alama nefinisata
• Fittinguri de alama (Versiunea A)
• Membrana cu arc din material sintetic de calitate superioara
• Robinet de reglare din material sintetic de calitate superioara
• Disc din material sintetic de calitate superioara
• Arc din otel inox
• Garnituri din cauciuc EPDM
• Mediu: Apa fierbinte
• Pentru sisteme avand o capacitate de max.: 70 kW (60 000 kcal/h)
• Temperatura de lucru max.: 110°C (230°F)
• Presiune de lucru max.: 3,0 bar (43,5 P.S.I,)
• Presiune diferentiala: Reglabila intre 0,1...0,6 bar(1,5...8,7 P.S.I)
• Setata de fabrica la 0,2 bar (2,9 P.S.I.)
• Racord: 3/4"
