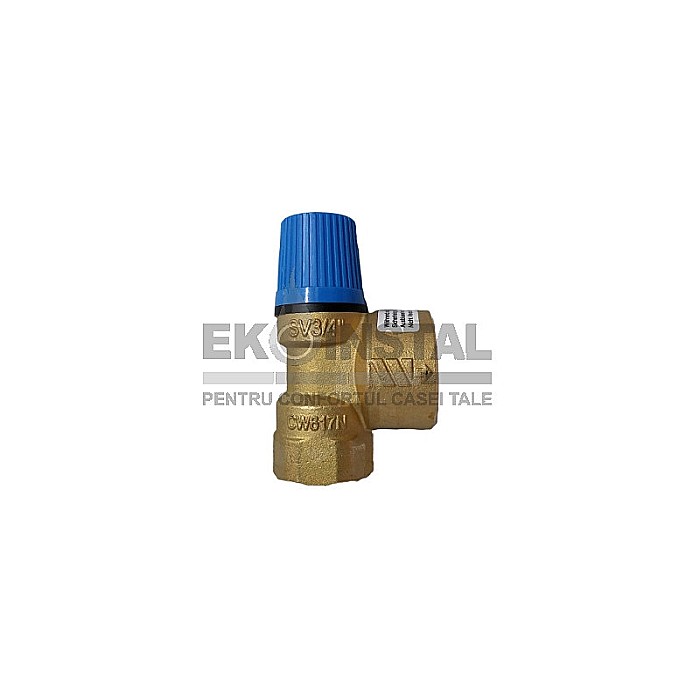

Supapa siguranta Watts SV 3/4" x 1" I-I 6 bar 0217060N

Supapa de siguranta cu membrana face parte din dispozitivele de siguranta pentru instalatiile de alimentare cu apa sau cu amestecuri de apa cum ar fi lichidele vectori.

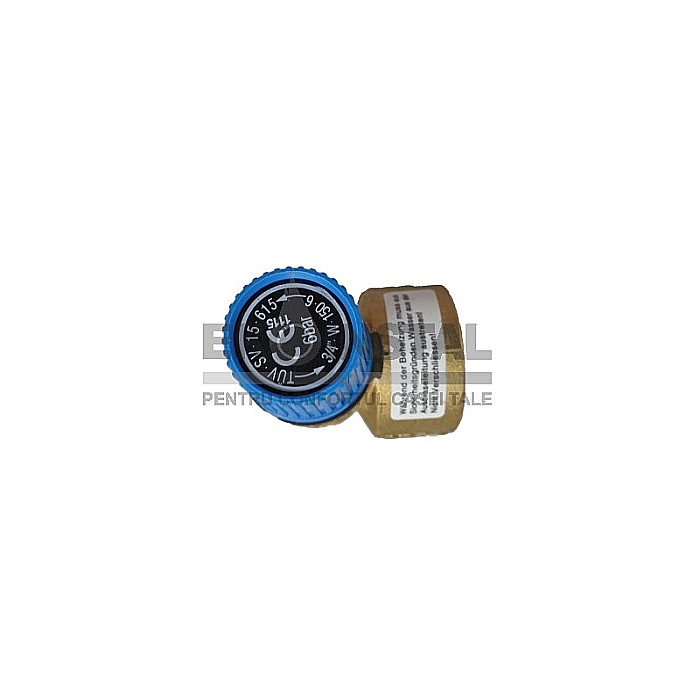

Presiunea de evacuare a supapei de siguranta este etalonata in fabrica si nu este posibila nici o modificare a acestuia fara ruperea sigiliului de pe maner, care indica valorile de etalonare si marca certificarii.

Montare:

• Supapa de siguranta poate fi instalata intr-un punct de temperatura minima, in cel mai inalt punct sau in legatura cu iesirea generatorului de caldura sau a dispozitivului de acumulare, respectand sensul fluxului indicat de sageata.
• Conducta de racordare la intrarea supapei de siguranta trebuie sa fie astfel fabricata, incat sa nu permita acumularea murdariei si a deseurilor, trebuie sa aiba o lungime mai mica de 1 m, nu trebuie sa prezinte nici o restrictie a sectiunii, nu este permisa instalarea unor dispozitive de strangulare a conductei.
• Conducta de evacuare trebuie sa aiba aceeasi marime ca si racordul de evacuare a supapei, nu trebuie sa fie mai lunga de 2 m si nu trebuie sa prezinte mai mult de doua curbe pentru a evita acumularea si inghetarea condensului.
• Capatul conductei de evacuare trebuie sa fie astfel prevazut, incat evacuarea sa fie vizibila si sa nu produca pagube.
• Functionarea supapei de siguranta trebuie sa fie verificata anual de catre personal calificat:
  • se actioneaza manerul provocand o evacuare manuala pentru curatarea locasului de etansare.

Supapa de siguranta este compusa din:

• corp din alama (conf. EN 12165-99 CW617N)
• membrana rezistenta la temperaturi ridicate si imbatranire
• maner din rasina rezistent la soc
• arc din otel NiCr.

Specificatii tehnice

• DN: 3/4" x 1"
• Presiune: 6 bar
• Greutate: 270 g
• Lichide folosite: apa cu concentratie de glicol ≤ 50%
• Temepratura de folosire: -10 - +110°C
