ESBE LTC361-32/60 este un grup de pompare termostatic pentru instalații cu cazane pe combustibil solid. Acesta contribuie la protejarea cazanului împotriva temperaturilor prea scăzute pe retur și poate fi utilizat pentru alimentarea unui rezervor de acumulare sau, în sistemele mai mici, fără rezervor. Modelul include o pompă de circulație Wilo Para 25/6 și un ventil termostatic de amestec cu temperatura de deschidere de 60 °C ± 5 °C.

Beneficii principale

• Ventilul termostatic de amestec susține menținerea temperaturii de retur setate pentru protejarea cazanului.
• Pompa de circulație Wilo Para 25/6 are trei moduri de reglare: presiune diferențială constantă, debit constant sau viteză constantă.
• Robineții de închidere încorporați facilitează accesul pentru service și întreținere.
• Funcția de autocirculație permite circulația agentului termic în condițiile descrise pentru grup, inclusiv în cazul unei căderi de tensiune sau al defectării pompei.

Utilizare recomandată

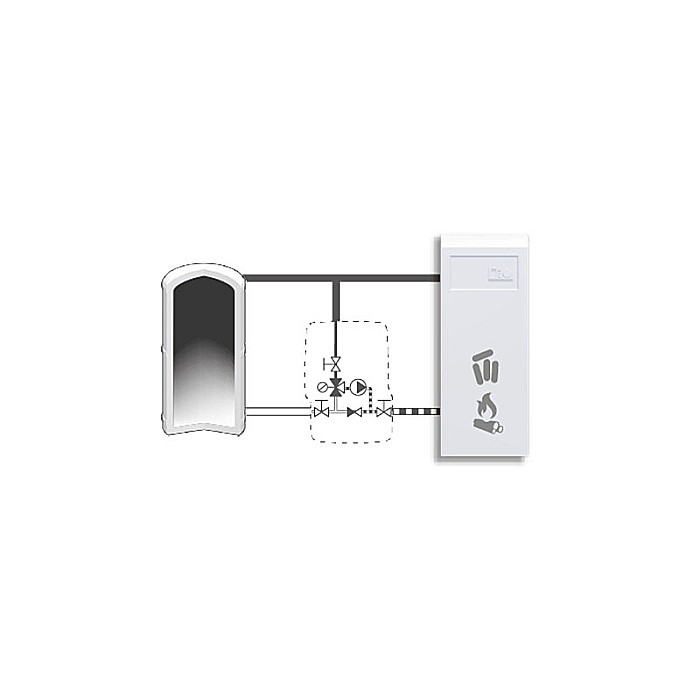

Grupul ESBE LTC361-32/60 este destinat instalațiilor de încălzire cu cazane pe combustibil solid. Se utilizează pentru alimentarea rezervoarelor de acumulare sau, în sistemele mai mici fără rezervor, pentru protecția cazanului și circulația agentului termic în instalație.

Componente și funcționare

Grupul include o pompă de circulație, un ventil termostatic de amestec, robineți de închidere încorporați, o clapetă de sens și trei termometre, care pot fi montate pe una dintre cele două părți ale grupului. Ventilul reglează amestecul dintre returul instalației și bypass pentru menținerea temperaturii setate.

Date tehnice

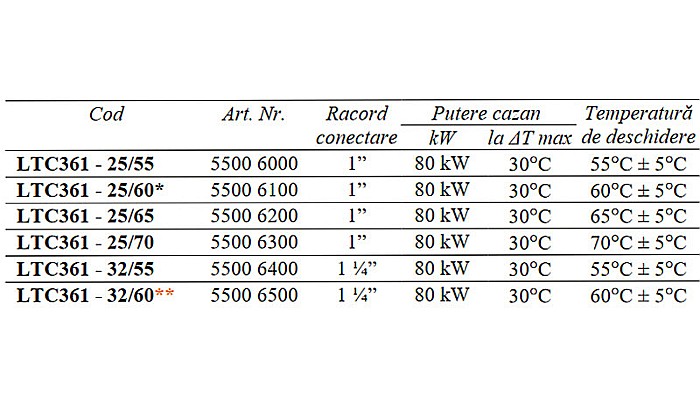

• Model: LTC361-32/60
• Racord de conectare: 1 1/4″
• Putere maximă a cazanului: 80 kW, la ΔT = 30 °C și cădere de presiune de 12 kPa
• Temperatura de deschidere: 60 °C ± 5 °C
• Pompă de circulație: Wilo Para 25/6
• Înălțime de pompare: 6 mCA
• Putere absorbită a pompei: 3–43 W
• Alimentare pompă: 230 V c.a. ±10%
• Presiune statică maximă: 6 bar (600 kPa)
• Temperatura mediului de lucru: 0–110 °C
• Temperatura ambiantă: 0–60 °C
• Medii de lucru: apă, apă/glicol în concentrație de maximum 50% sau apă cu componente absorbante de oxigen

Întrebări frecvente

Pentru ce tip de cazan este destinat ESBE LTC361-32/60?
Este destinat instalațiilor de încălzire cu cazane pe combustibil solid.

Care este temperatura de deschidere a ventilului?
Temperatura de deschidere este de 60 °C ± 5 °C.

Ce pompă de circulație include grupul?
Grupul include o pompă Wilo Para 25/6, cu înălțime de pompare de 6 mCA și putere absorbită de 3–43 W.

Ce racord de conectare are produsul?
Racordul de conectare este de 1 1/4″.

Poate fi utilizat fără rezervor de acumulare?
Da, este indicat și pentru sisteme mai mici fără rezervor, pentru protecția cazanului și circulația în instalația de încălzire.

• Model: LTC361-32/60
• Racord de conectare: 1 1/4″
• Putere maximă a cazanului: 80 kW, la ΔT = 30 °C și cădere de presiune de 12 kPa
• Temperatura de deschidere: 60 °C ± 5 °C
• Pompă: Wilo Para 25/6
• Înălțime de pompare: 6 mCA
• Putere absorbită: 3–43 W
• Alimentare pompă: 230 V c.a. ±10%
• Presiune statică maximă: 6 bar (600 kPa)
• Temperatura mediului de lucru: 0–110 °C
• Temperatura ambiantă: 0–60 °C
• Mediu de lucru: apă, apă/glicol (maximum 50%) sau apă cu componente absorbante de oxigen
