Watts 22CX230NA4 este un actuator electrotermic ON/OFF, normal deschis, cu 4 conductori, destinat comenzii vanelor cu 2 sau 3 căi din instalații de încălzire și climatizare. Se alimentează la 230 V c.a., are racord mecanic cu piuliță filetată M30 × 1,5 și include un microîntrerupător auxiliar.

Beneficii principale

• Configurația normal deschis permite trecerea fluidului prin vană în lipsa alimentării actuatorului; la alimentare, actuatorul acționează pentru oprirea debitului.

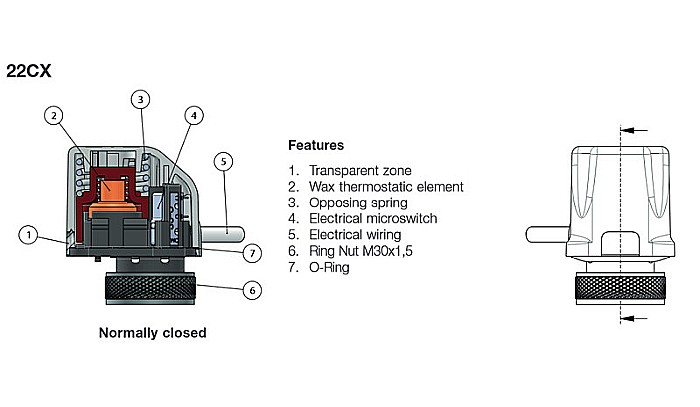

• Microîntrerupătorul auxiliar integrat oferă un contact suplimentar pentru circuite de comandă compatibile.
• Piulița filetată M30 × 1,5 permite montarea pe vane prevăzute cu racord corespunzător.

Utilizare recomandată

Actuatorul este destinat comenzii ON/OFF a vanelor cu 2 sau 3 căi din instalații de încălzire și climatizare. Se utilizează în configurații care corespund alimentării de 230 V c.a., racordului M30 × 1,5 și parametrilor contactului auxiliar.

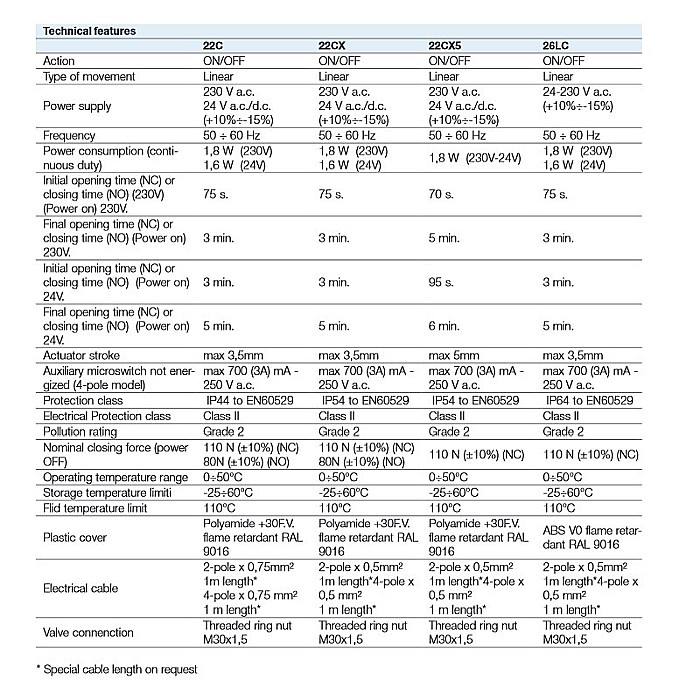

Date tehnice

• Marcă și model: Watts 22CX230NA4
• Tip: actuator electrotermic ON/OFF
• Configurație: normal deschis (NA)

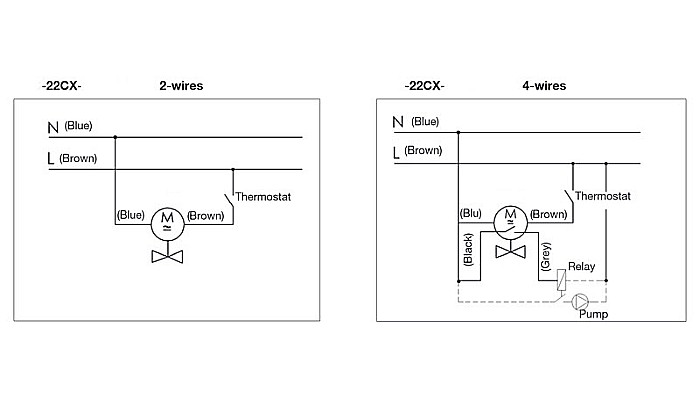

• Număr conductori: 4
• Alimentare: 230 V c.a., 50–60 Hz
• Putere consumată în funcționare continuă: 1,8 W

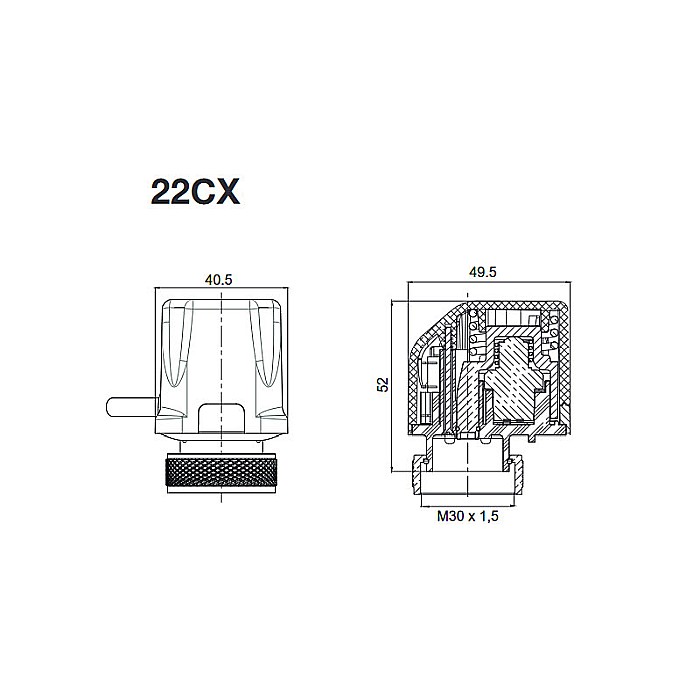

• Racord mecanic: piuliță filetată M30 × 1,5
• Cursă maximă a actuatorului: 3,5 mm
• Cursă de lucru pe vană: 2,5 mm
• Lungime cablu: 1 m
• Temperatură ambiantă de funcționare: 0–50 °C
• Contact auxiliar: microîntrerupător integrat, normal închis când actuatorul NA nu este alimentat
• Sarcină maximă a contactului auxiliar: 700 mA inductiv sau 3 A rezistiv

Întrebări frecvente

Ce înseamnă configurația normal deschisă?
În lipsa alimentării, actuatorul permite trecerea fluidului prin vană. La alimentare, acționează pentru oprirea debitului.

La ce vane este destinat actuatorul?
Este destinat comenzii vanelor cu 2 sau 3 căi și are racord mecanic M30 × 1,5.

Ce alimentare necesită?
Funcționează la 230 V c.a., 50–60 Hz, iar puterea consumată în funcționare continuă este de 1,8 W.

Ce funcție are microîntrerupătorul auxiliar?
Actuatorul include un contact auxiliar normal închis când varianta NA nu este alimentată. Sarcina maximă este de 700 mA inductiv sau 3 A rezistiv.

Watts 22CX230NA4 este un actuator electrotermic cu 4 conductori, utilizat pentru comanda ON/OFF a vanelor cu 2 sau 3 căi în instalații de încălzire și climatizare. Funcționează la 230 V c.a., este normal deschis și are racord M30 × 1,5, cursă maximă de 3,5 mm și contact auxiliar integrat.
