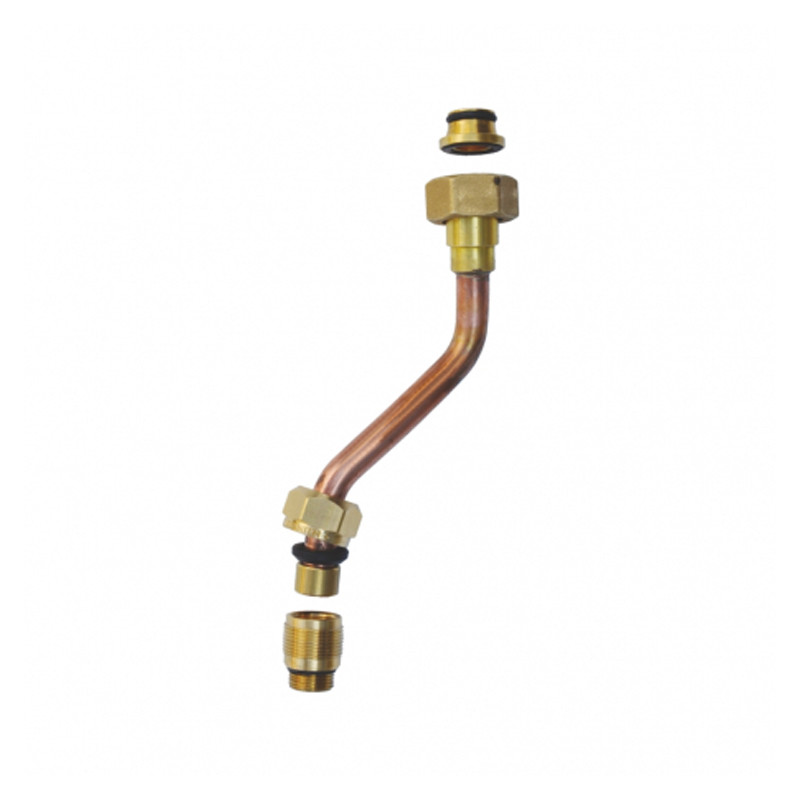

Bypass diferential pentru kit distribuitor colector Valrom

Se utilizeaza in instalatii de incalzire prin pardoseala.
Bypass-ul diferential poate fi instalat numai pe kiturile distribuitor /colector cu detentori sau debitmetre din alama, intre kiturile de golire/aerisire automat sau manual tip "P". Operatiile de asamblare ale bypass-ului se vor face inainte de umplerea circuitelor si inainte de instalarea capetelor termoelectrice. Toate operatiile de montaj trebuiesc efectuate cu sistemul oprit.

Montaj Bypass diferential pentru kit distribuitor colector Valrom

1. Inchideti robinetul de tur de pe colector sau de pe kitul de amestec.
2. Inchideti robinetul de retur de pe colector sau de pe kitul de amestec.
3. Inchideti tori robinetii de pe circuite.
4. Indepartati capacul de pe robinetul de golire al distribuitorului.
5. Indepartati aerisitorul manual sau automat de pe colector.

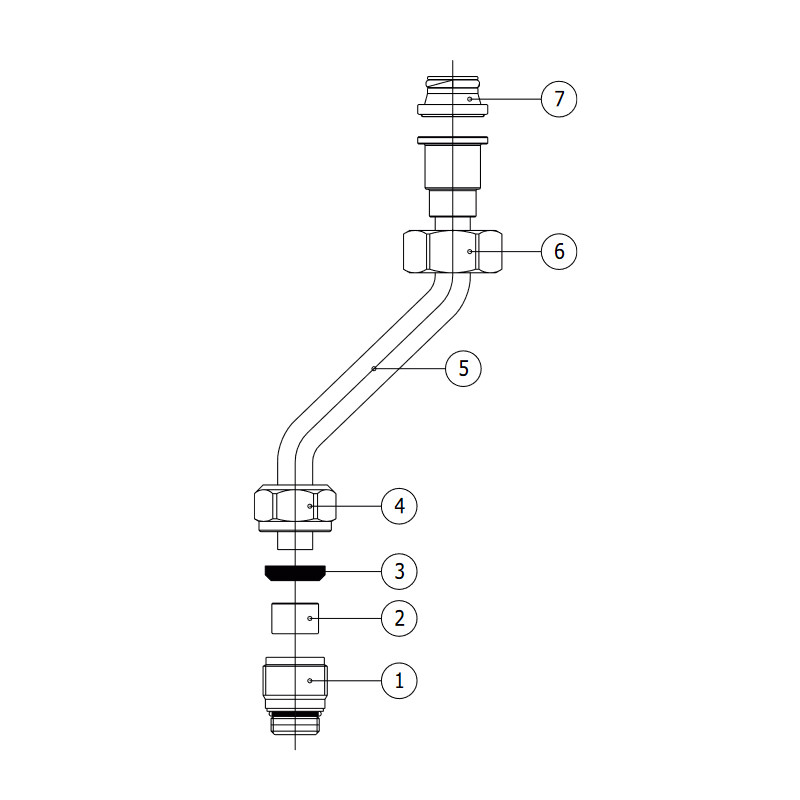

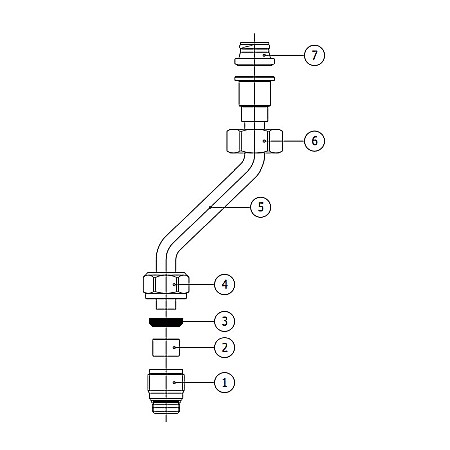

6. Cu ajutorul unei chei de tip “imbus” de 9 mm instalati reperul nr.1 din lista pe corpul piesei terminale a colectorului.
7. Asamblati cele doua piulite pe teava de Cu (reperele nr. 4 si 6 din lista), garnitura de EPDM (nr. 3) si inelul de reductie (nr. 2).
8. Strangeti la mana piulita nr. 4.
9. Introduceti adaptorul nr. 7 prin usoara apasare.
10. Srangeti piulita de pe corpul piesei terminale a distribuitorului. Pentru a inlesni alinierea pieselor, desfaceti partial suruburile pe de suportii de prindere ai distribuitorului.
11. Strangeti piulita de pe colector.
12. Deschideti robinetii de pe piesele terminale ale distribuitorului / colectorului.
13. Deschideti toti robinetii de pe circuite.
14. Deschideti robinetul de tur de pe alimentarea distribuitorului sau a kitului de amestec.
15. Deschideti robinetul de retur de pe colector sau kitul de amestec.
