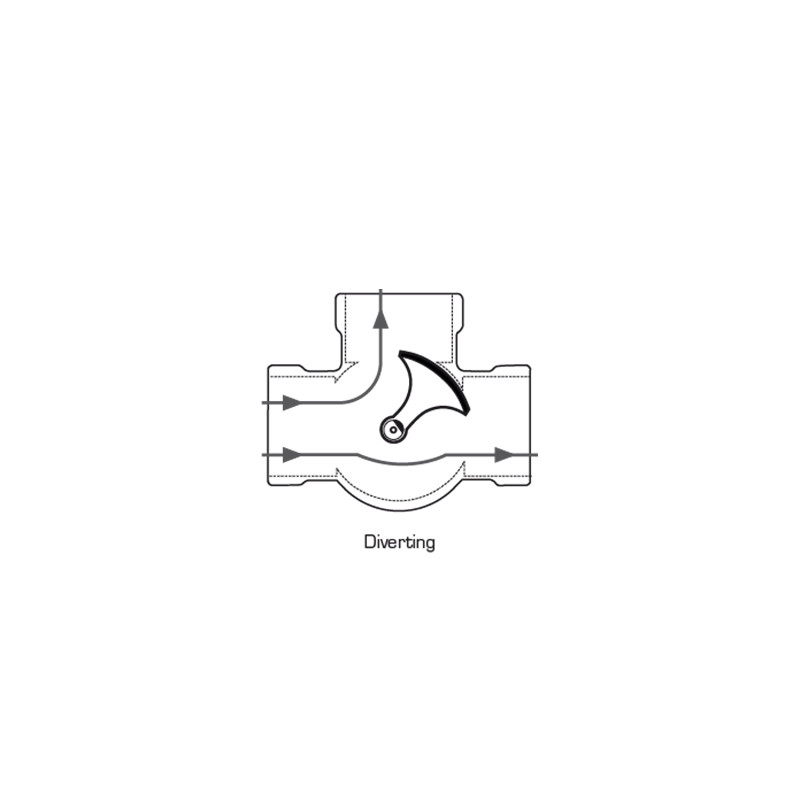

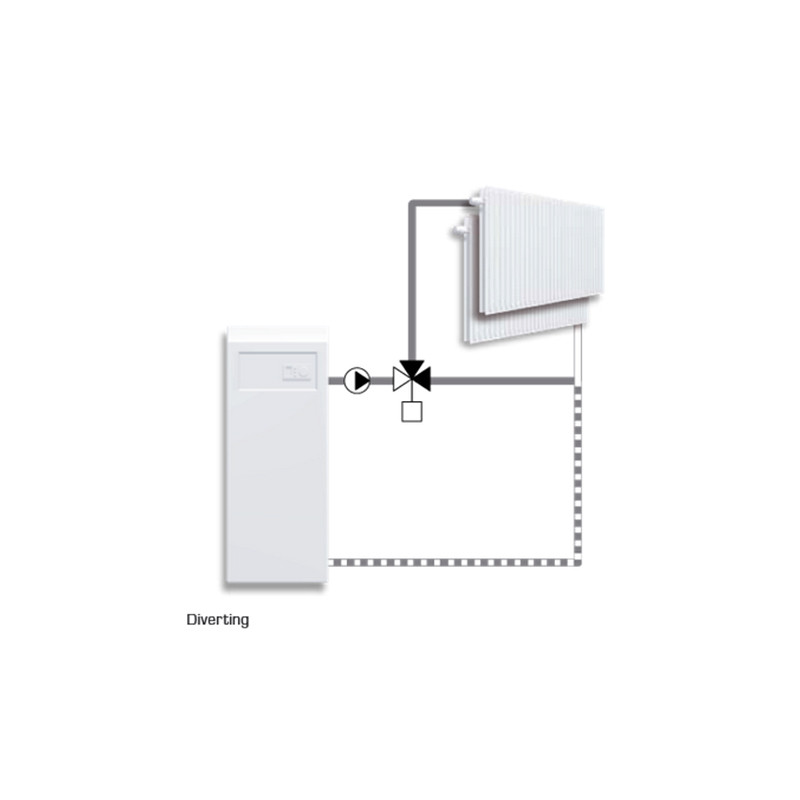

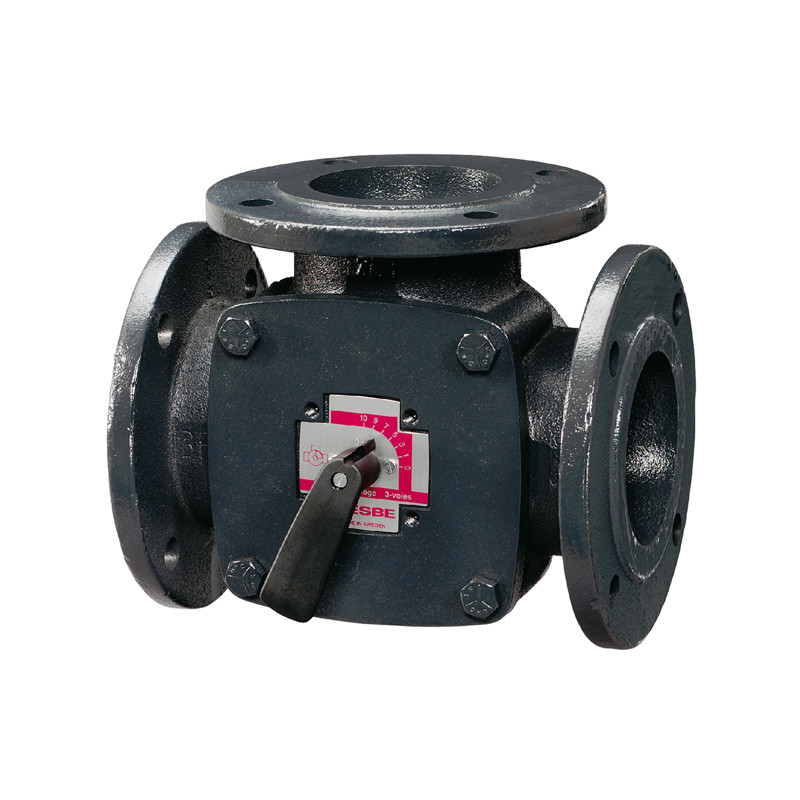

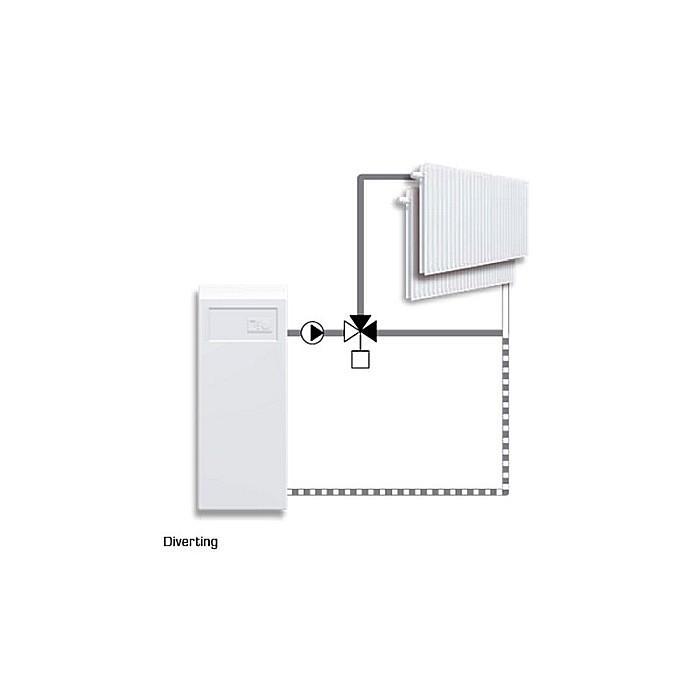

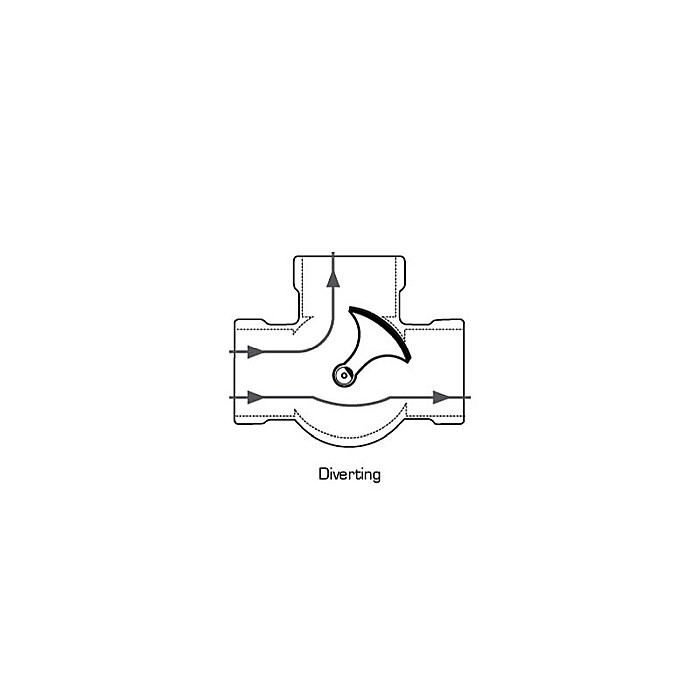

ESBE 3F 100 este o vană rotativă cu 3 căi, DN100, cu corp din fontă și racorduri cu flanșe. Se folosește în sisteme hidraulice închise pentru amestecarea agentului din tur cu cel din retur, precum și pentru derivație sau comutare. Reglarea se poate face manual sau cu ajutorul unui servomotor.

Beneficii principale

• Permite utilizarea ca vană de amestec, derivație sau comutare.
• Racordurile cu flanșe facilitează montarea în instalații cu conexiuni compatibile.
• Scala gradată pe ambele părți poate fi inversată pentru diferite opțiuni de montaj.
• Componentele interne ale vanei sunt înlocuibile.

Utilizare recomandată

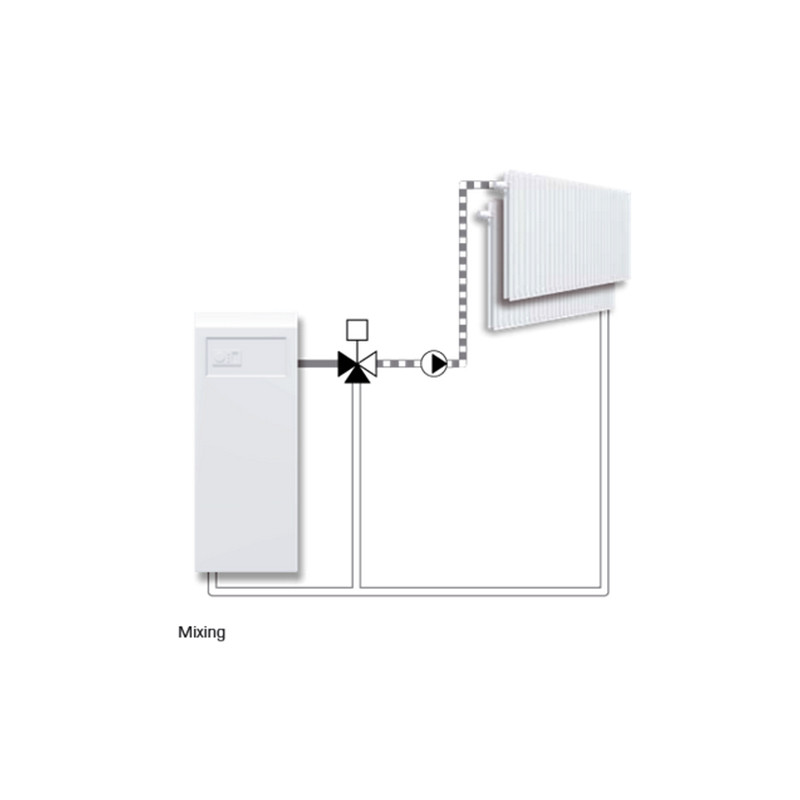

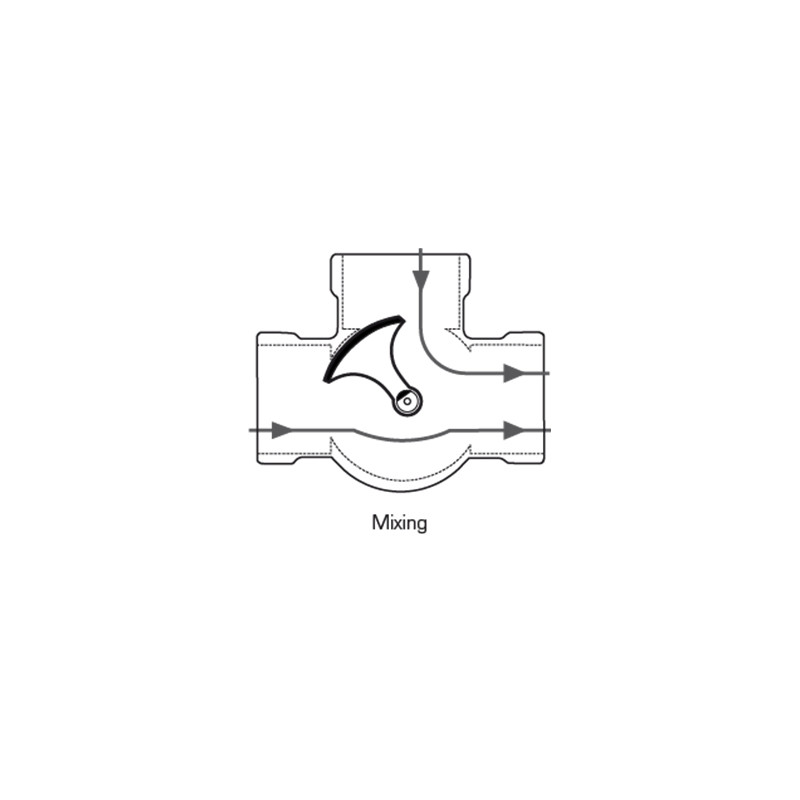

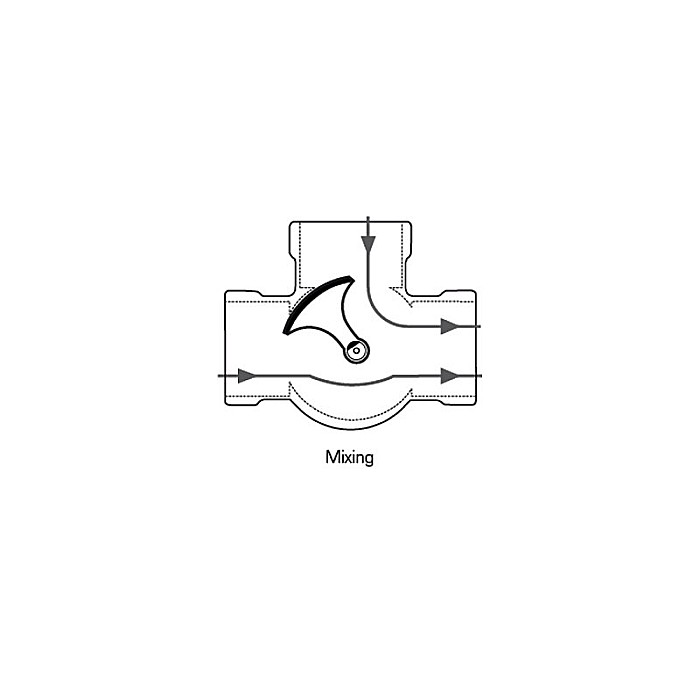

Vana ESBE 3F 100 este destinată sistemelor hidraulice închise și poate fi utilizată pentru amestec, derivație sau comutare. Pentru amestec, contribuie la obținerea temperaturii dorite la ieșire prin combinarea agentului din retur cu cel din tur.

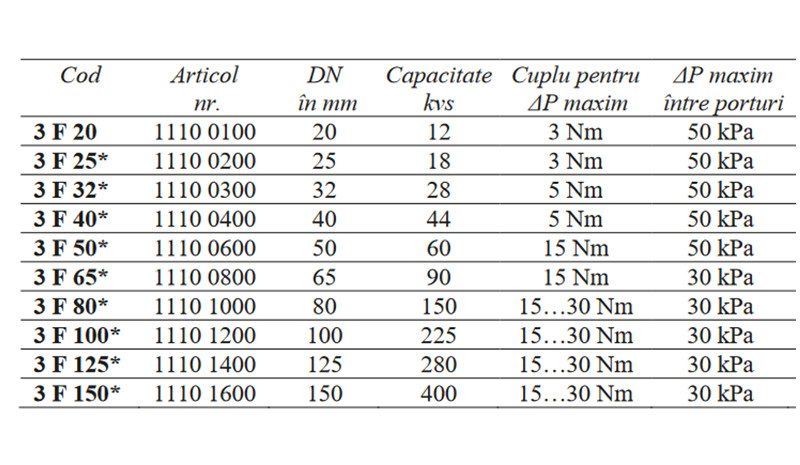

Date tehnice

• Model: 3F 100
• Tip: vană rotativă cu 3 căi
• Diametru nominal: DN 100 mm
• Capacitate Kvs: 225 m³/h
• Material corp: fontă EN-JL 1030
• Racorduri: flanșe conform ISO 2531 și EN 1092-2, PN 6
• Presiune statică maximă: 6 bar (600 kPa)
• Temperatura de lucru a apei: -10 până la +110 °C
• Presiune diferențială maximă între porturi: 30 kPa
• Cuplu pentru ΔP maxim: 15–30 Nm
• Unghi de rotație: 90° pentru amestec sau derivație; 90–180° pentru comutare
• Scurgeri: maximum 1,5% din debit

ESBE 3F 100 este o vană rotativă cu 3 căi pentru instalații hidraulice închise. Se montează prin flanșe și se utilizează pentru amestec, derivație sau comutare. Caracteristicile tehnice principale includ DN 100, corp din fontă EN-JL 1030, capacitate Kvs de 225 m³/h și presiune statică maximă de 6 bar.

Întrebări frecvente

La ce se utilizează vana ESBE 3F 100?
Se utilizează în sisteme hidraulice închise pentru amestec, derivație sau comutare.

Ce diametru nominal are?
Diametrul nominal este DN 100 mm.

Ce tip de racorduri are?
Vana are racorduri cu flanșe conform ISO 2531 și EN 1092-2, PN 6.

Care este temperatura de lucru a apei?
Temperatura de lucru este cuprinsă între -10 și +110 °C.

Care este presiunea statică maximă?
Presiunea statică maximă este de 6 bar (600 kPa).

Ce unghi de rotație are?
Unghiul este de 90° pentru amestec sau derivație și de 90–180° pentru comutare.
