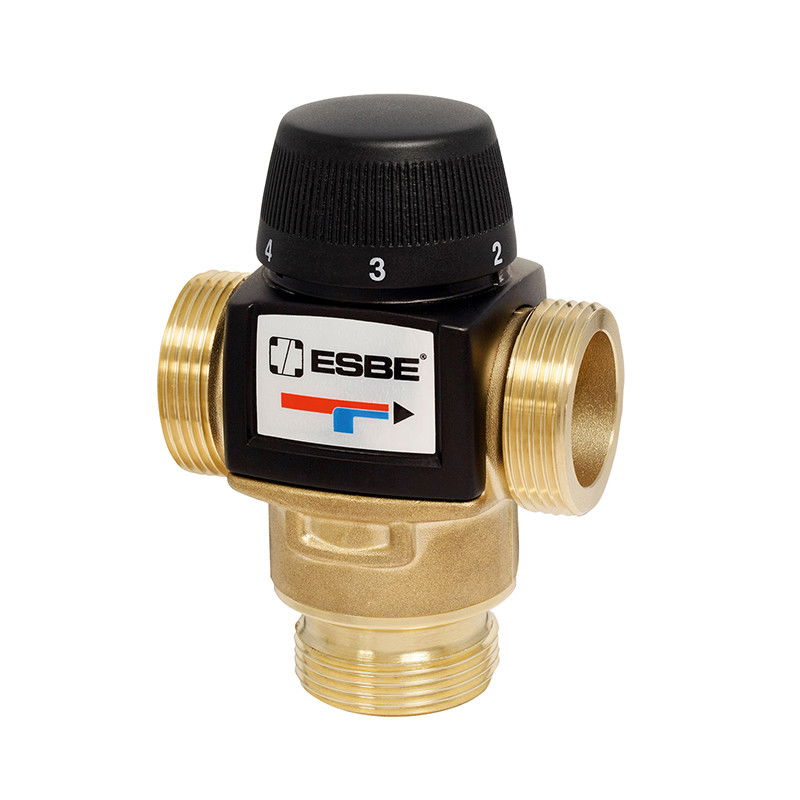

Vana termostatica de amestec cu functie anti-oparire cu debit marit asimetric ESBE VTA572

Ventilele termostatice de amestec VTA sunt destinate pentru prepararea directa a apei calde menajere in sistemele cu sau fara pompa de recirculare, sisteme mici de incalzire prin pardoseala sau sisteme de incalzire cu sursa dubla de energie: cazan si panouri solare, cu functie anti-oparire. Ventilele asigura o precizie foarte buna de reglare pe portul de amestec indiferent de variatiile de temperatura sau presiune dintre portul de apa rece si calda. Montare facila in instalatie datorita portului de amestec in linie cat si a multiplelor optiuni de conectare.

Detalii tehnice generale ESBE VTA572

• Tip ventil: termostatic de amestec
• Sens curgere:
  • asimetric (in linie), portul de amestec este in lateral
  • simetric, portul de amestec este pe mijloc (doar seria VTA352)
• Materiale constructive: alama DZR – CW602N, aprobata pentru uzul la apa potabila
• Mediu de lucru: apa potabila, apa cu continut de max. 50% glicol
• Temperaturi de lucru: 0°C...+95°C continuu, temporar +100°C
• Reglarea temperaturii: rozeta gradata 1...5; mascata de capac protector la VTA320/520
• Functie anti-oparire: la lipsa totala a apei reci sau calde ventilul inchide in max. 2 sec.
• Presiune de lucru: maximum 10 bar
• Presiune diferentiala: 3 bar; 1 bar la seria VTA570 (intre porturile de apa calda si rece)
• Acuratete reglare: ±2…± 4°C functie de model; valori calculate in conditii de temperatura fluctuanta si la ΔT ≥ 10ºC intre porturile de apa rece si apa calda
• Capacitate amestec ACM (recomandari de utilizare):
  • valori calculate in raport de 1:1 intre apa calda si apa rece.
  • Kvs 1,2 = boiler de 350l sau 1 apartament sau 2 dusuri
  • kvs 1,5/1,6 = boiler 550l sau 2 apartamente sau 3 dusuri
  • kvs 3,2/3,4/3,5 = boiler 1.000l sau 5-6 apartamente sau 6-7 dusuri
  • kvs 4,5/4,8 = boiler 1.500l sau 9 apartamente sau 10 dusuri
• Capacitate amestec incalzire prin pardoseala (recomandari de utilizare):
  • valori calculate la 50W/mp cu ΔT=5°C, la o cadere de presiune ≤10kPa si un debit de 0,25l/sec
  • kvs 1,2= 40mp, kvs 1,5 = 50mp, kvs1,6 = 55mp, kvs3,2 = 110mp,
  • kvs 3,4 = 120mp, kvs4,5 = 150mp, kvs4,8 = 160mp
• Producator: ESBE, fabricat in Suedia

Detalii tehnice specifice ESBE VTA572

• Sens de curgere asimetric
• Presiune diferentiala: 1 bar la seria VTA572 (intre porturile de apa calda si apa rece)
• Acuratete reglare: ±3°C la un debit de 9 litri/minut
• Rozeta de reglare: marcata 1…5, vizibila
• Accesorii optionale: kit conectori cu clapete de sens integrate

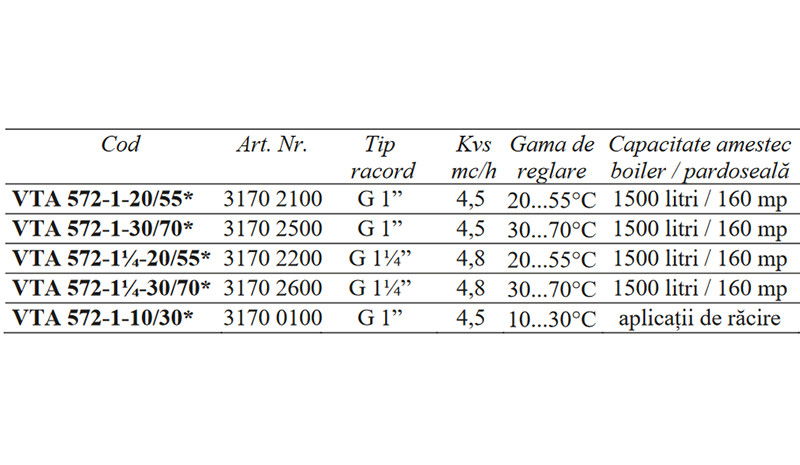

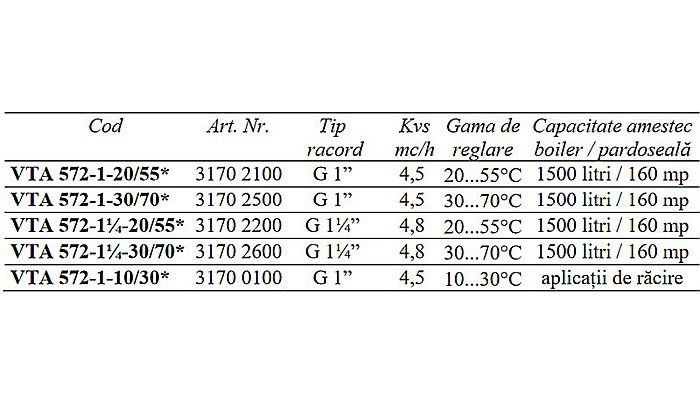

Specificatii tehnice

• Cod: VTA572-1-30/70
• Racord: 1" FE
• Kvs: 4.5 mc/h
• Gama de reglare: 30..70°C
• Capacitate amestec (boiler/pardoseala): 1500 litri/ 160 mp
