Vana de amestec 3 cai fonta flanse 3F ESBE DN65

Ventile rotative compacte ESBE, pentru sistemele de incalzire si ventilatie. Temperatura dorita la iesirea din ventil se obtine prin adaugarea unei proportii de agent din retur la agentul tur. Amestecul se poate face manual sau cu ajutorul unui servomotor. Scala este gradata pe ambele parti si poate fi inversata asigurand astfel optiuni multiple de montaj. Ventilul poate fi folosit ca ventil de amestec si ca ventil de derivatie sau comutatie. Toate partile componente sunt inlocuibile. Doar pentru sisteme hidraulice inchise.

Detalii tehnice generale ventil de amestec cu 3 cai ESBE DN65

• Tip ventil: rotativ cu 3 cai, de amestec, derivatie sau comutatie
• Materiale constructive: corp ventil din fonta, EN-JL 1030
• Con reglaj: alama CW614N la DN20…25, alama si inox la DN32…150
• Asamblare: etansare cu O-ring dublu din EPDM
• Presiune statica maxima: 6 bar (600kPa)
• Temperatura lucru apa: -10 …+110°C
• Unghi de rotatie

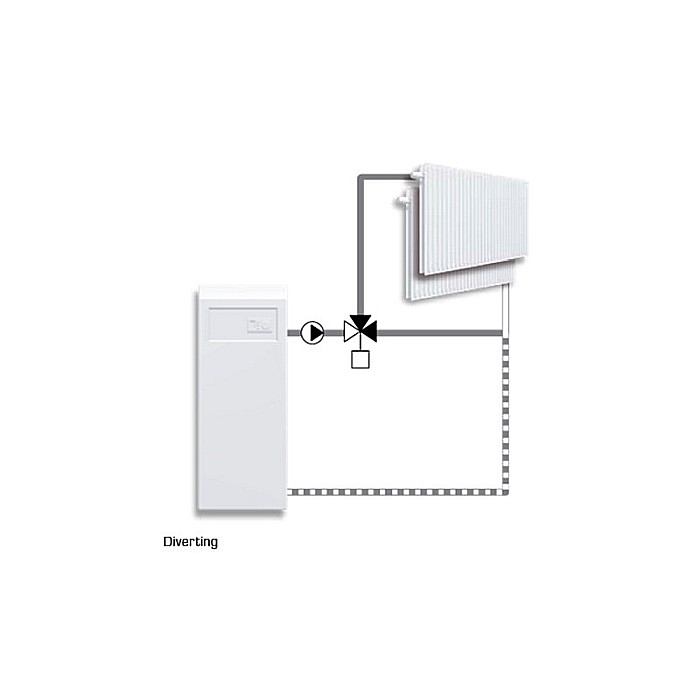

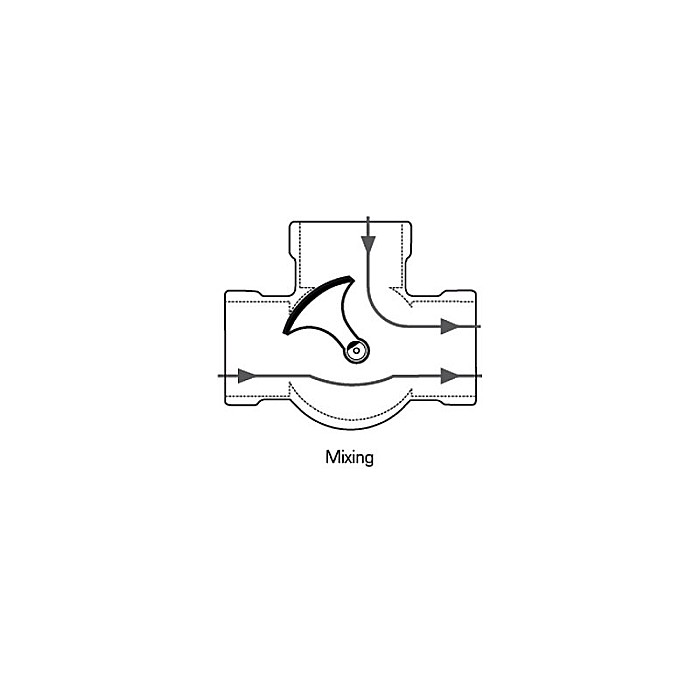

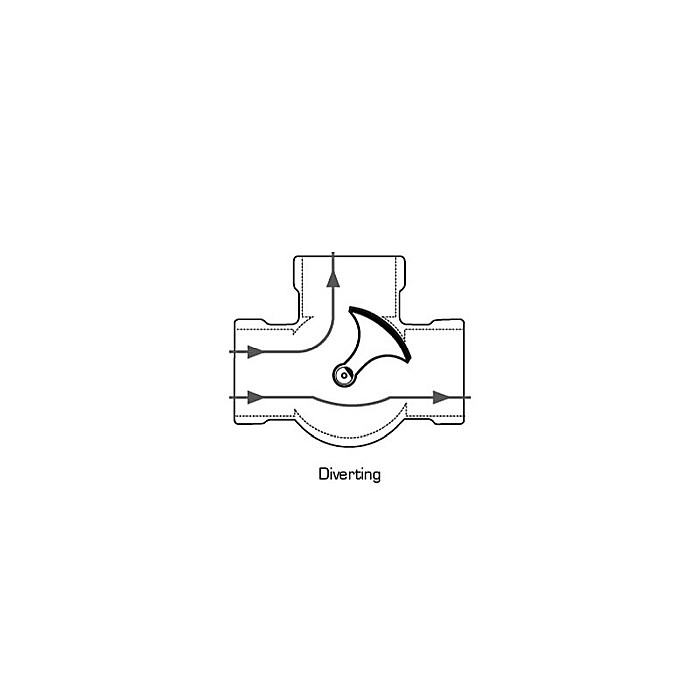

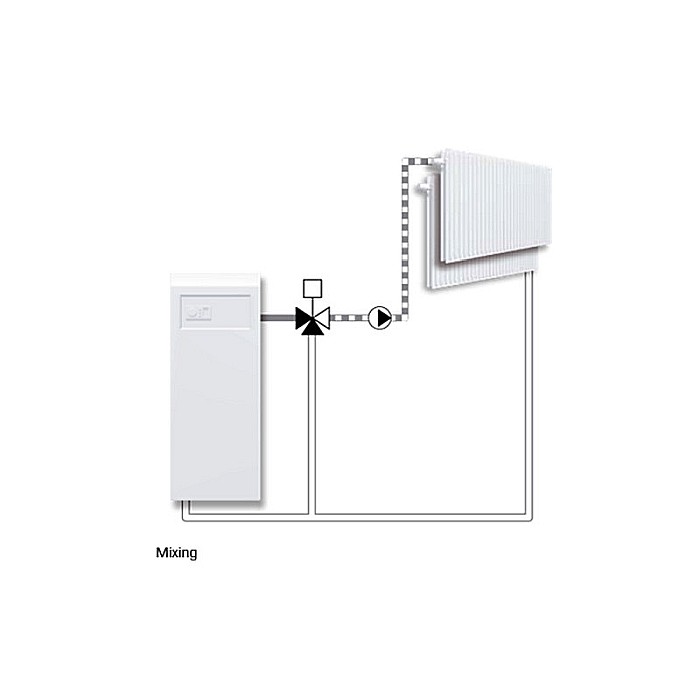

  • 90° montat ca ventil de amestec sau de derivatie
  • 90…180° montat ca ventil de comutatie
• Racord conexiune: flanse conform standard ISO 2531, EN1092-2 (PN 6 bar)
• Scurgeri in % din debit: maxim 1,5%
• Autoritate reglare: 100 (kv/kv minim)
• Servomotoare compatibile
  • seria 90 toate modelele avand cuplu 15Nm pentru DN20...150
  • seria ARC300 (30Nm) recomandate la instalatii cu cadere mare de presiune pe ventil, pentru DN100...150
  • 94 si 97 doar pentru DN20...40
  • seria ARA600 folosind adaptorul ARA803, doar la DN20...40
• Piese schimb: componentele interne ale ventilului

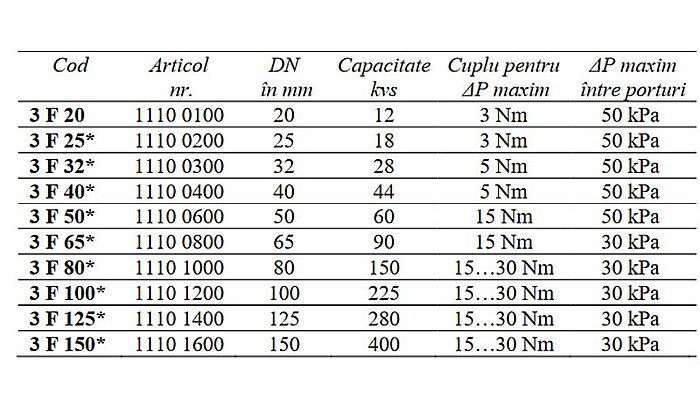

Specificatii tehnice

• Cod: 3 F 65
• DN: 65 mm
• Capacitate: 90 kvs
• Cuplu pentru ΔP maxim: 15Nm
• ΔP maxim intre porturi: 30 kPa
