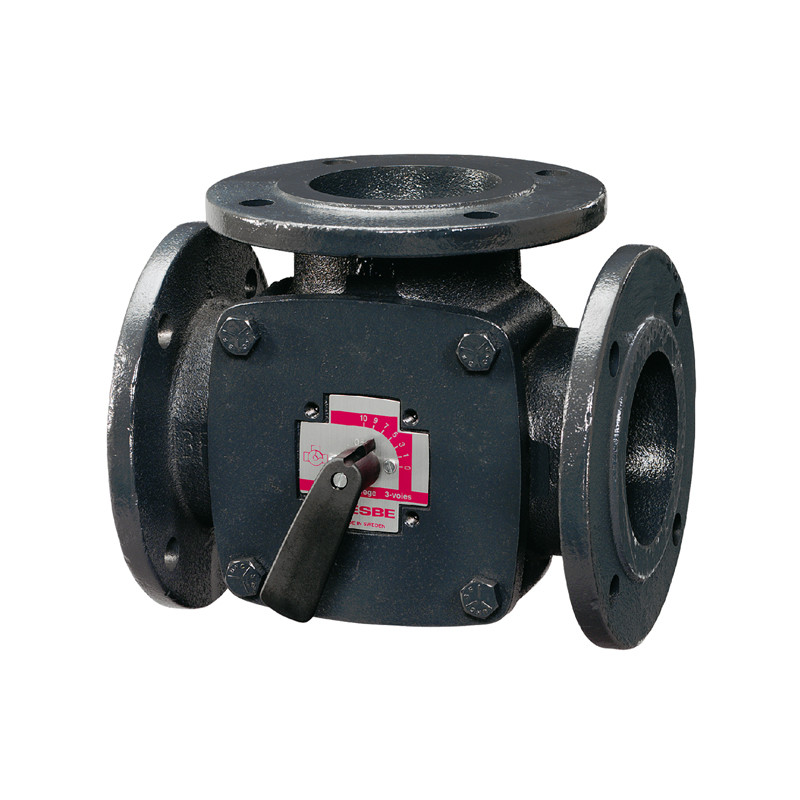

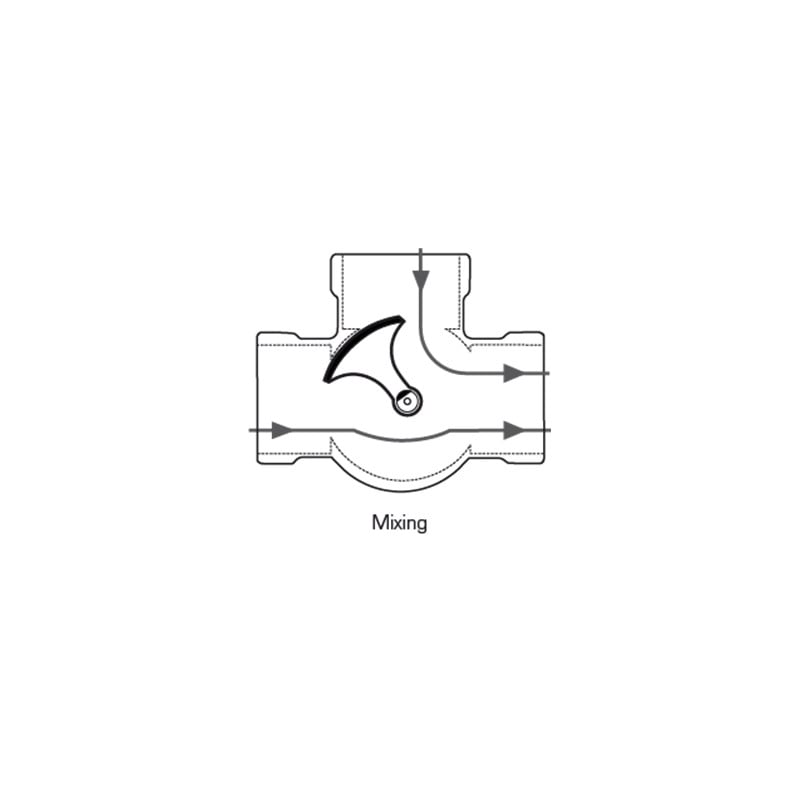

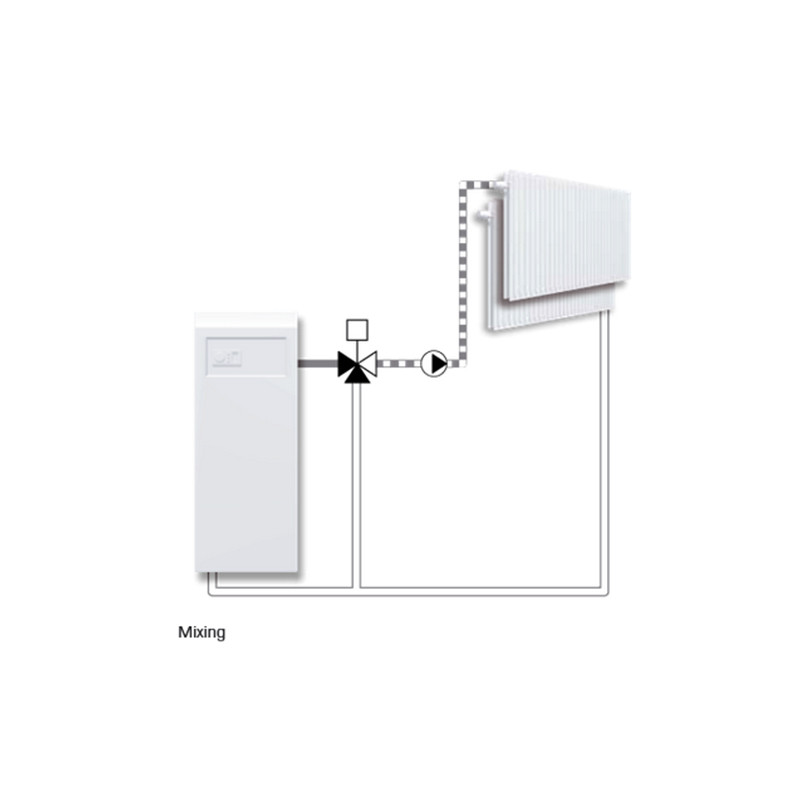

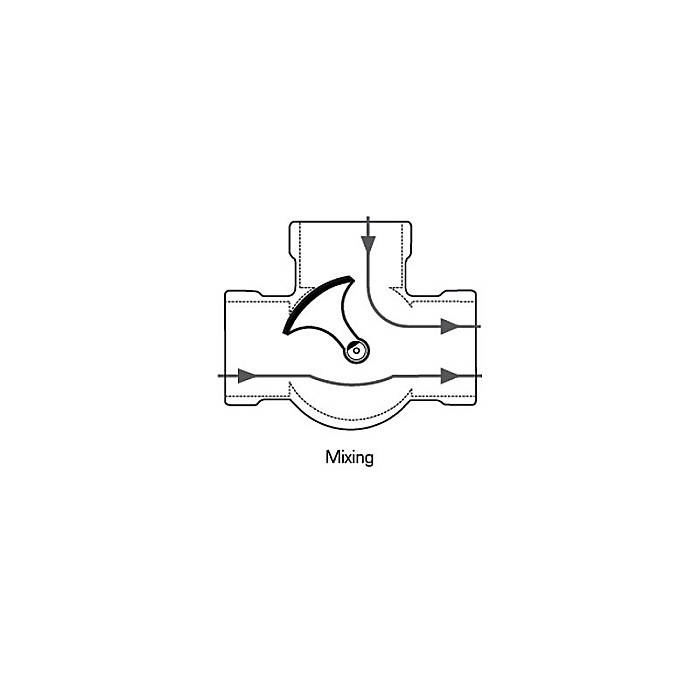

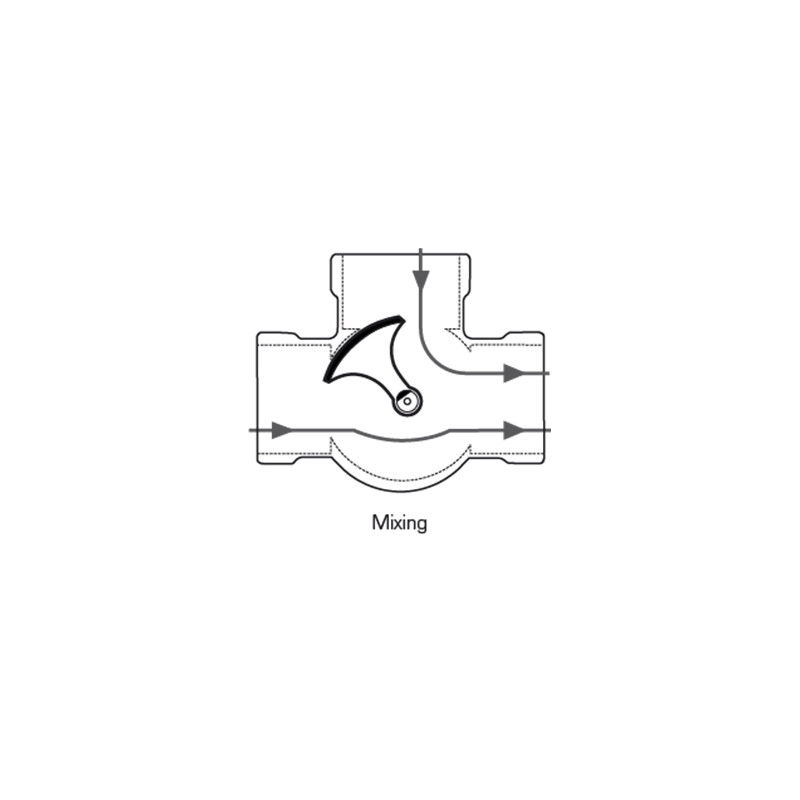

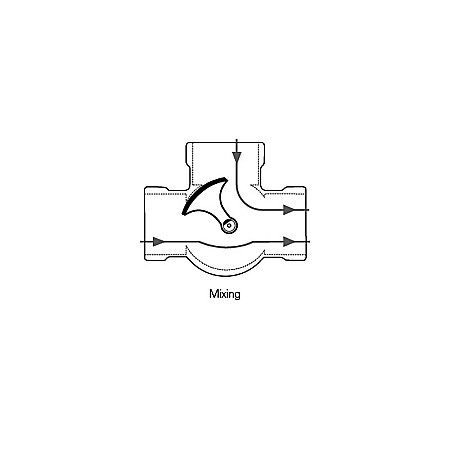

Vana rotativă ESBE 3F DN50, cod producător 1110 0600, este destinată utilizării în sisteme hidraulice închise. Cu racordare prin flanșe și corp din fontă, poate fi utilizată pentru amestec, derivație sau comutație. Amestecul se realizează prin combinarea agentului de pe tur cu o proporție de agent din retur, manual sau cu ajutorul unui servomotor.

Beneficii principale

• Funcționare pentru amestec, derivație sau comutație, în funcție de configurația instalației.
• Racordarea cu flanșe este conformă cu ISO 2531 și EN 1092-2, PN 6.
• Corpul din fontă EN-JL 1030 oferă o construcție potrivită pentru utilizarea prevăzută în sisteme hidraulice închise.

Utilizare recomandată

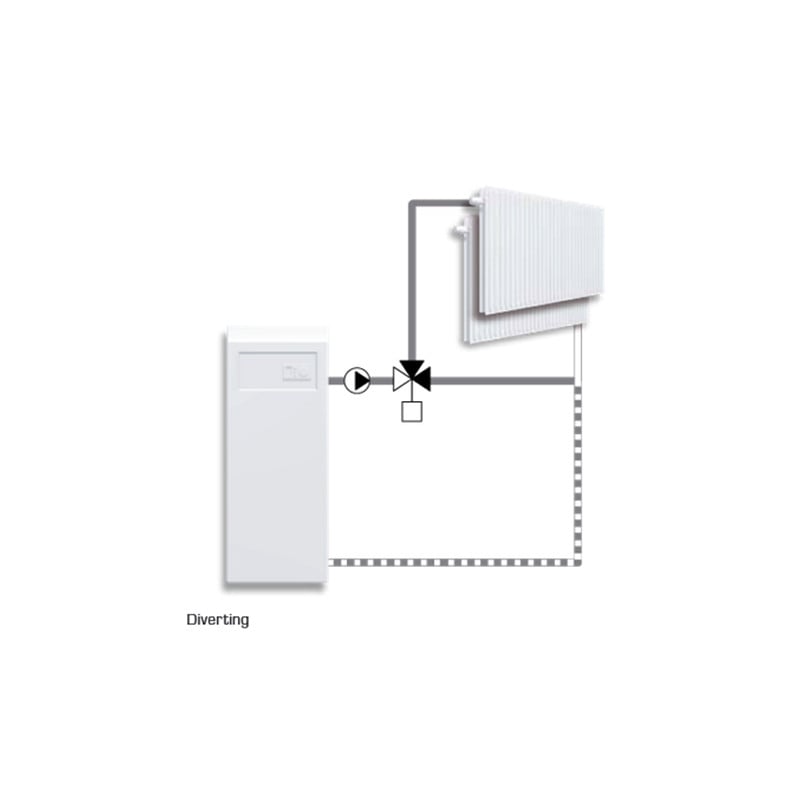

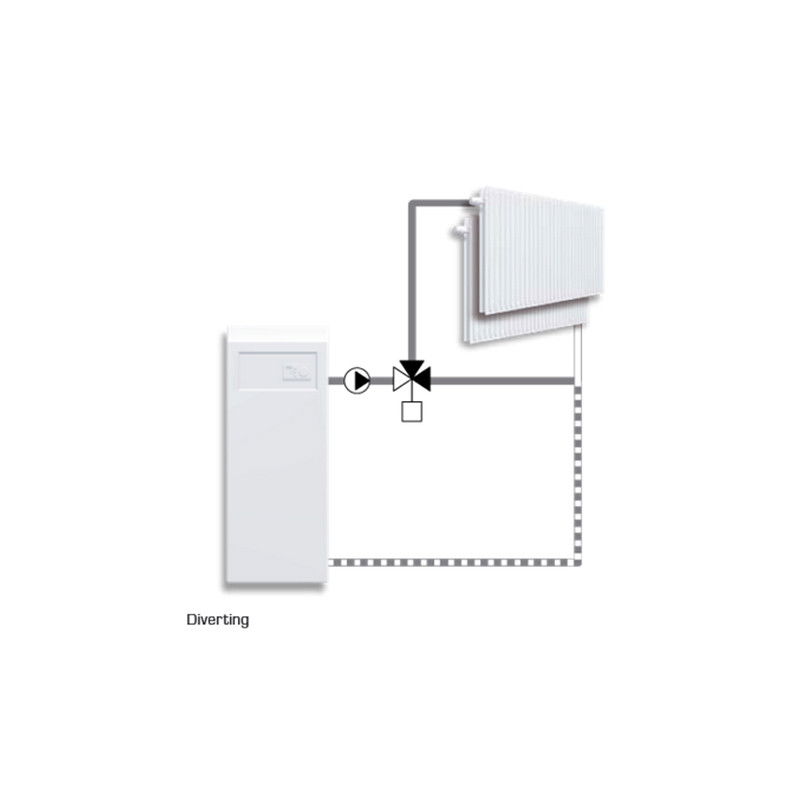

Se utilizează în sisteme hidraulice închise, în instalații de încălzire și ventilație, pentru reglarea amestecului sau pentru funcțiile de derivație și comutație.

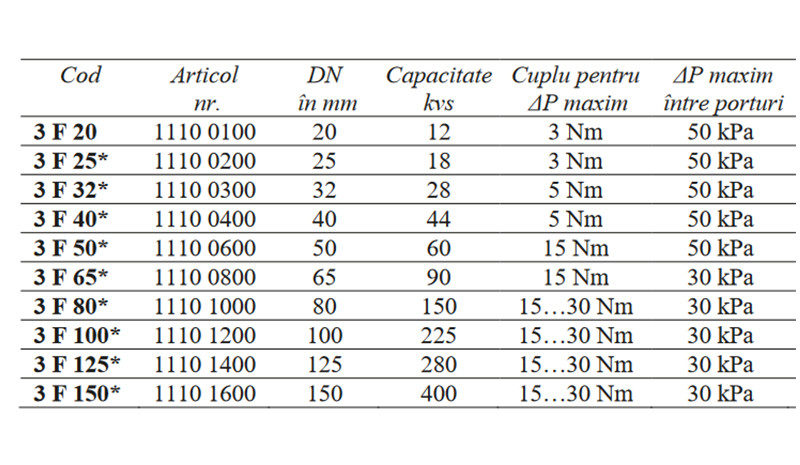

Date tehnice

• Tip: vană rotativă cu 3 căi
• Diametru nominal: DN 50
• Kvs: 60 m³/h
• Cuplu pentru ΔP maxim: 15 Nm
• ΔP maxim între porturi: 50 kPa
• Presiune statică maximă: 6 bar (600 kPa)
• Temperatura de lucru a apei: -10…+110 °C
• Material corp: fontă EN-JL 1030
• Racord: flanșe conform ISO 2531 și EN 1092-2, PN 6
• Scurgere maximă: 1,5% din debit

Întrebări frecvente

Ce tip de produs este?
Este o vană rotativă ESBE cu 3 căi, model 3F DN50.

În ce tip de sisteme se utilizează?
Este destinată sistemelor hidraulice închise.

Ce funcții poate îndeplini?

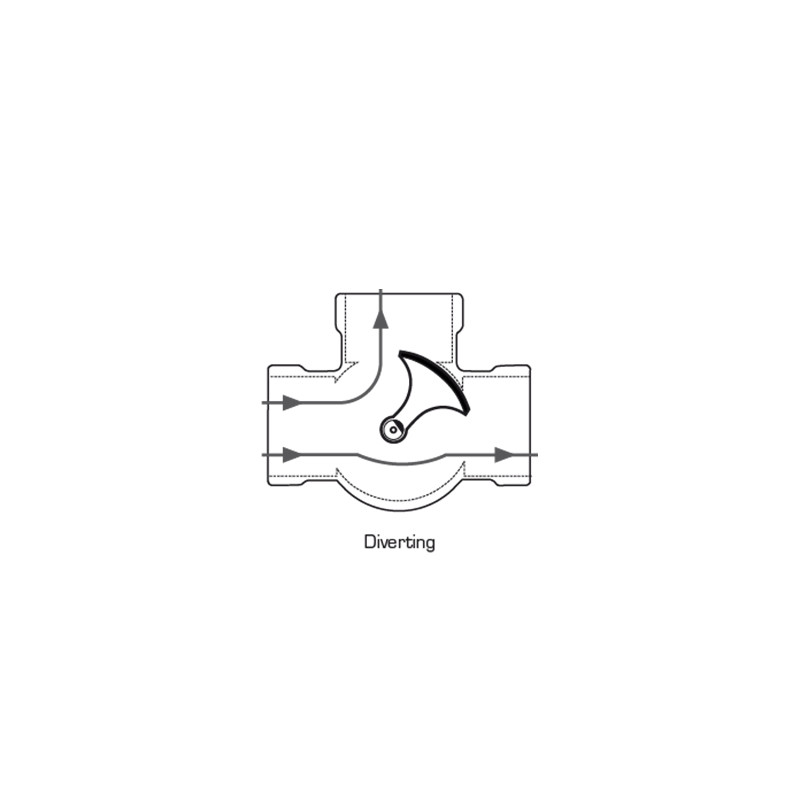

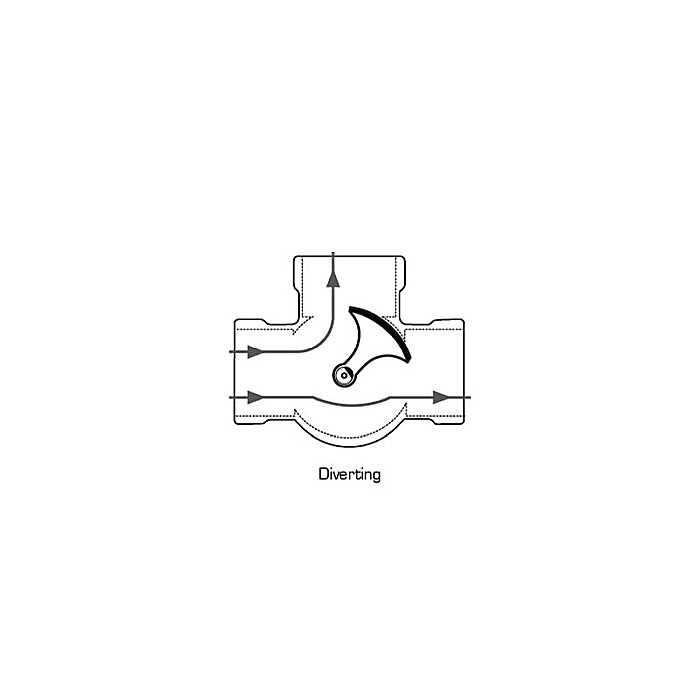

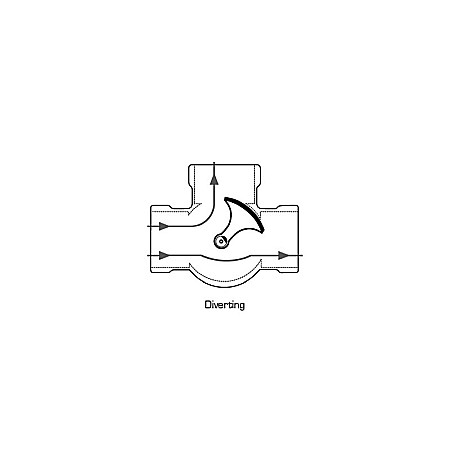

Poate fi folosită pentru amestec, derivație sau comutație.

Ce racordare are vana?
Racordarea se face prin flanșe conform ISO 2531 și EN 1092-2, PN 6.

Care sunt presiunea și temperatura maximă de lucru indicate?
Presiunea statică maximă este de 6 bar, iar temperatura de lucru a apei este cuprinsă între -10 și +110 °C.

• Model: ESBE 3F DN50
• Cod producător: 1110 0600
• Tip: vană rotativă cu 3 căi
• Diametru nominal: DN 50
• Kvs: 60 m³/h
• Cuplu pentru ΔP maxim: 15 Nm
• ΔP maxim între porturi: 50 kPa
• Presiune statică maximă: 6 bar (600 kPa)
• Temperatura de lucru a apei: -10…+110 °C
• Material corp: fontă EN-JL 1030
• Racord: flanșe conform ISO 2531 și EN 1092-2, PN 6
• Scurgere maximă: 1,5% din debit
• Utilizare: sisteme hidraulice închise
