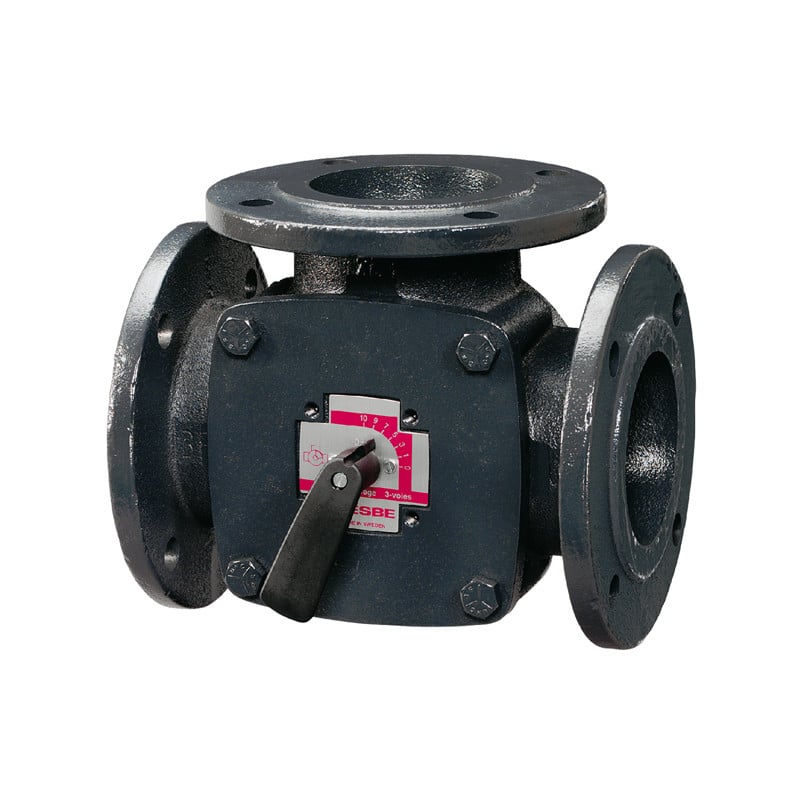

Vana rotativă ESBE 3F 32, cod producător 1110 0300, este un model cu 3 căi, DN32 și racorduri cu flanșe. Poate fi utilizată pentru amestec, derivație sau comutație în sisteme hidraulice închise. În configurația de amestec, temperatura la ieșire se reglează prin combinarea agentului de pe tur cu o proporție de agent din retur; acționarea poate fi manuală sau cu servomotor.

Beneficii principale

• Configurația cu 3 căi permite utilizarea vanei pentru amestec, derivație sau comutație.
• Racordurile cu flanșe sunt indicate pentru montaj în instalații cu conexiuni conforme standardelor ISO 2531 și EN 1092-2.
• Corpul din fontă EN-JL 1030 și etanșarea cu O-ring dublu din EPDM sunt caracteristici constructive ale produsului.
• Unghiul de rotație este de 90° pentru configurația de amestec sau derivație și de 90–180° pentru configurația de comutație.

Utilizare recomandată

Vana este destinată sistemelor hidraulice închise și poate fi utilizată în instalații de încălzire și ventilație, pentru funcțiile de amestec, derivație sau comutație. În cazul amestecului, aceasta combină agentul de pe tur cu agent din retur pentru reglarea temperaturii la ieșire.

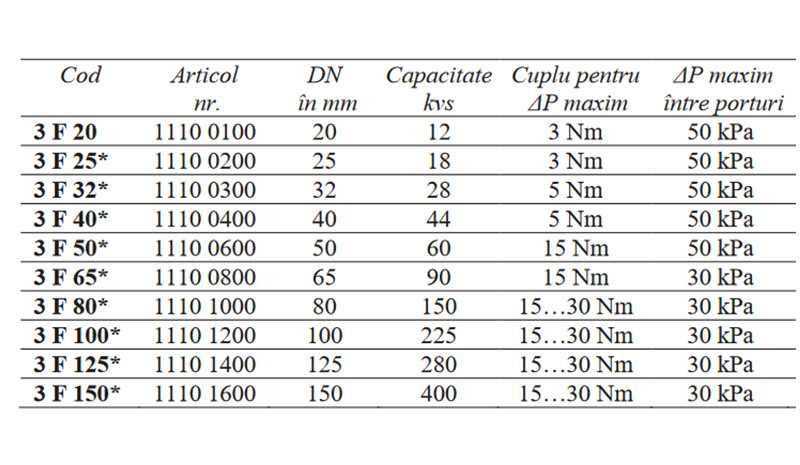

Date tehnice

• Tip: vană rotativă cu 3 căi
• Model: 3F 32
• Cod producător: 1110 0300
• Diametru nominal: DN 32
• Capacitate Kvs: 28
• Cuplu pentru ΔP maxim: 5 Nm
• Presiune diferențială maximă între porturi: 50 kPa
• Presiune statică maximă: 6 bar (600 kPa)
• Temperatura de lucru a apei: −10 până la +110 °C
• Material corp: fontă EN-JL 1030
• Material con de reglaj: alamă și oțel inoxidabil
• Etanșare: O-ring dublu din EPDM
• Racorduri: flanșe conform ISO 2531 și EN 1092-2, PN 6
• Scurgeri: maximum 1,5% din debit
• Unghi de rotație: 90° pentru amestec sau derivație; 90–180° pentru comutație

ESBE 3F 32 este o vană cu 3 căi pentru instalații hidraulice închise, utilizată la amestecarea, derivarea sau comutarea agentului termic. Modelul DN32 are corp din fontă, racorduri cu flanșe și capacitate Kvs 28. Presiunea statică maximă este de 6 bar, iar temperatura de lucru a apei este cuprinsă între −10 și +110 °C.

Întrebări frecvente

Ce tip de produs este ESBE 3F 32?
Este o vană rotativă cu 3 căi, cu diametrul nominal DN32 și racorduri cu flanșe.

Pentru ce funcții poate fi utilizată vana?
Poate fi utilizată pentru amestec, derivație sau comutație în sisteme hidraulice închise.

Care este temperatura de lucru a apei?
Temperatura de lucru specificată este între −10 și +110 °C.

Care este presiunea statică maximă?
Presiunea statică maximă este de 6 bar (600 kPa).

Ce valoare Kvs are modelul?
Capacitatea Kvs pentru modelul 3F 32 este 28.
