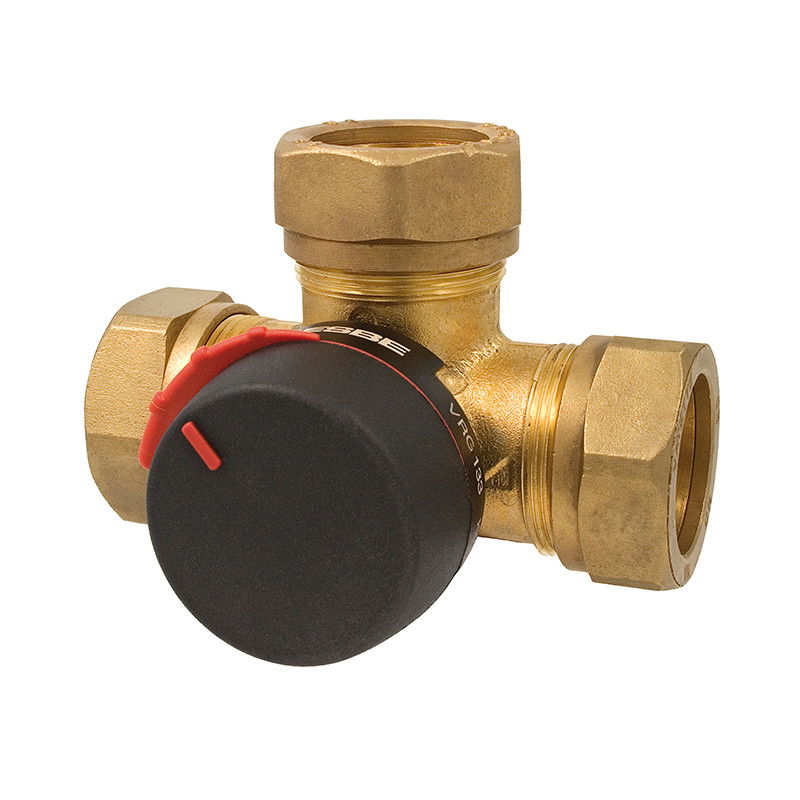

Vana de amestec rotativa cu 3 cai debit marit ESBE VRG331

Ventile rotative cu debit marit (fata de valorile standardizate) pentru circuite de incalzire sau racire. Destinate atat aplicatiilor unde sunt folosite ca ventile de amestec cat si celor unde sunt folosite ca ventile de derivatie. Seria VRG331 este special destinata aplicatiilor unde se solicita debite marite, fiind construite cu un debit super marit la circulatia in linie si cu un debit marit la circulatia pe bypass.

Detalii tehnice generale ventil de ameste cu 3 cai ESBE VRG331

• Corp ventil: alama DZR, CW602N
• Obturator sferic: alama rezistenta la abraziune
• O-ring: EPDM
• Ax si bucse: PPS compozit
• Presiune de lucru: 10 bar
• Mediu de lucru: apa, apa cu glicol 50%, apa cu amestec de etanol 28%
• Temperatura mediu lucru:10… +110°C (continuu), +130°C (temporar)
• Cadere de presiune max.:
  • instalat ca ventil de amestec 100 kPa,
  • caven til de derivatie 200 kPa
• Presiune de inchidere: maximum 200 kPa intre porturi, cuplu pentru max. ΔP = 6 Nm (3Nm la DN15...32)
• Scurgeri: 0,05% din kvs la o presiune diferentiala de 1 bar intre porturi
• Unghi de rotatie: 90°, dotat cu limitatoare cap de cursa la actionarea manuala
• Aplicatii: amestec, derivatie sau comutatie
• Racord conexiune
  • filet interior conform ISO7/1,
  • filet exterior conform ISO228/1
  • fitinguri de compresie pentru teava cupru, conform EN1254-2
• Autoritate reglare ventil: 100 (kv/kv minim) pe portul A-AB in linie
• Servomotoare compatibile
  • ARA600, servoregulatoare 90C, CRA, CRB, CRC, CRD
  • seria 90, folosind kitul de montaj VRG801
• Caracteristica debit
  • super marit pe porturile in linie
  • marit pe bypass
• Standard fabricatie: PED 97 / 23 / EC, articolul 3.3
• Accesorii: cochilii termoizolante si semi-olandezi
• Piese de schimb: garnituri de etansare, componente interne, ax de antrenare
• Producator: ESBE, fabricat in Suedia

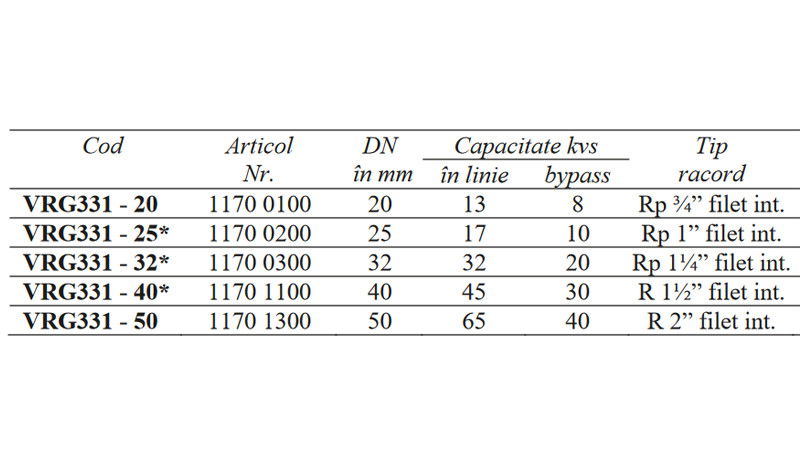

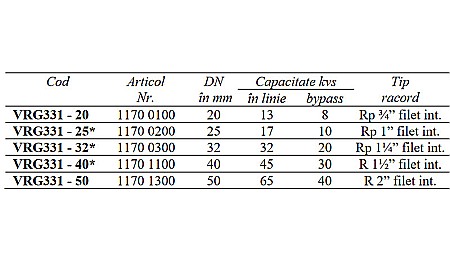

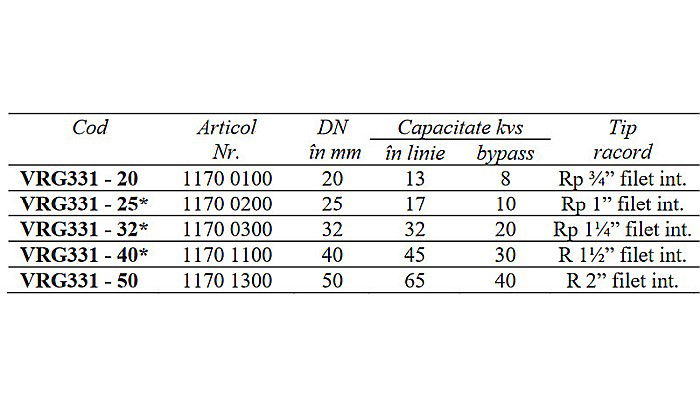

Specificatii tehnice

• Cod: VRG331-25
• DN: 25 mm
• Racord: 1" FI
