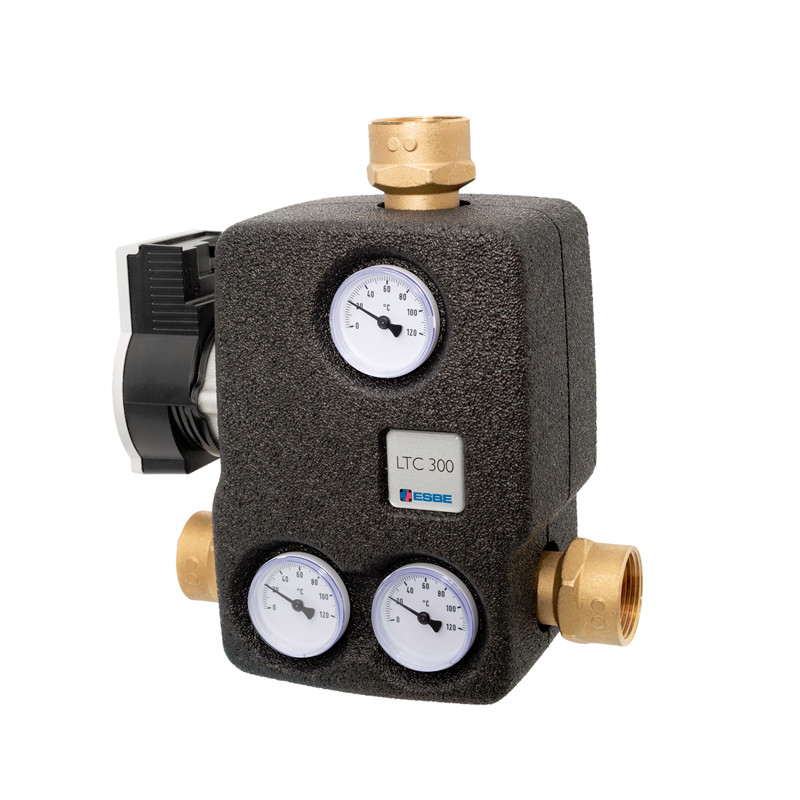

Grup de pompare termostatic pentru cazane de lemne ESBE LTC361-25/60

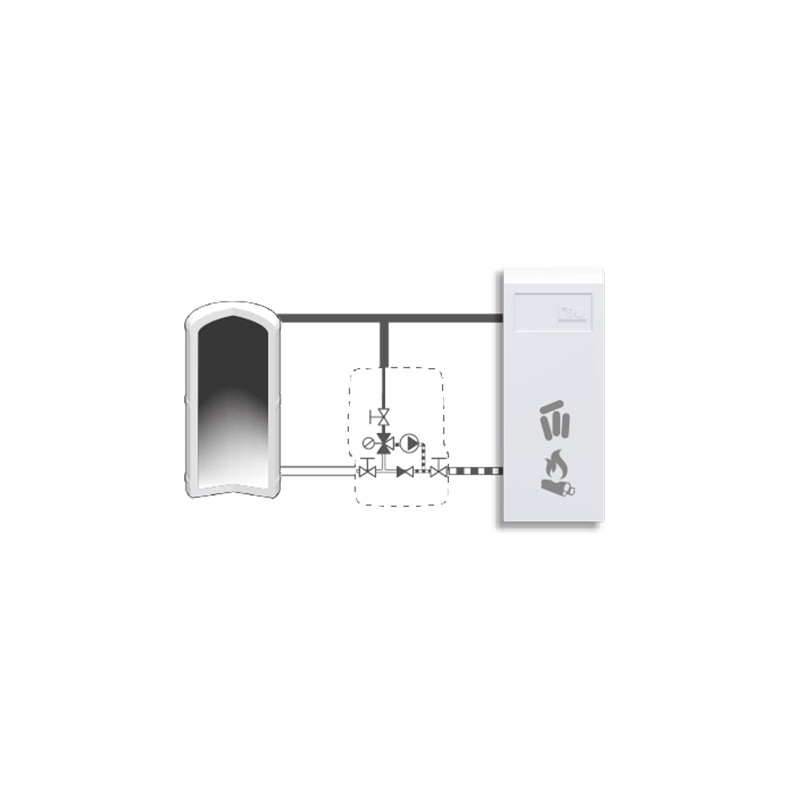

LTC este un grup de pompare termostatic destinat sa protejeze cazanele pe combustibil solid de temperaturi prea scazute pe retur. LTC este folosit la aplicatii de incalzire cu cazane pe combustibil solid pentru a alimenta rezervoare de acumulare sau, in sistemele mai mici - fara rezervor, pentru a asigura protectia cazanului si circulatia in sistemul de incalzire. Mentinerea unei temperaturi inalte si stabile pe retur permite un nivel inalt de eficienta, reducand depune- rile de gudron, coroziunea si crescand durata de viata a cazanului. Forma compacta, usor de instalat. Viteza pompei este ajustabila pentru a permite adaptarea la specificul instalatiei.

Functionare grup de pompare termostatic pentru cazan ESBE LTC361-25/60

Grupul contine un ventil termostatic de amestec si o pompa de circulatie, este destinat a asigura o asamblare si instalare foarte facila. Ventilul termostatic face reglajul pe doua porturi si nu necesita ventil de echilibrare pe bypass. LTC are integrata o functie unica de auto-circulatie ceea ce face grupul operational pe durata caderilor de tensiune sau a defectarii pompei. Clapeta de circulatie este blocata la livrare dar, poate fi usor activata daca este necesar. Ventilul termostatic de amestec contine un element sensibil de reglaj care incepe sa deschida progresiv portul A (retur instalatie) pentru a realiza amestec cu bypass-ul, mentinand temperatura setata; la depasirea cu 10°C a temperaturii setate, ventilul inchide complet bypass-ul si deschide complet returul instalatiei. Functie de dezaerisire automata.

Componente grup de pompare termostatic ESBE LTC361-25/60

Pompa cu turatie variabila, carcasa izolanta din polistiren, 3 robineti inchidere incorporati in semiolandezi, clapeta de sens, ventil termostatic de amestec, 3 termometre montabile pe o parte sau cealalta a grupului de pompare

Detalii tehnice generale grup de pompare termostatic ESBE LTC361-25/60

• Presiune statica maxima: 6 bar (600kPa)
• Mediu de lucru: apa, apa/glicol max 50%, apa/componente absorbante de oxigen
• Temperatura mediu lucru: 0... +110°C
• Temperatura ambianta: 0...+60°C
• Temperatura de amestec: 55, 60, 65 și 70°C, acuratete de reglare ± 5°C
• Ventil termic de amestec: din fonta EN-JS 1050, cu reglare pe doua porturi
• Scurgeri: A-AB max. 0,5% din kvs, B-AB max 3% din kvs
• Autoritate reglare: 100 (kv/kv min.)
• Pompa electronica: Wilo Para, 230Vca±10%, cu triplu reglaj
  • -posibilitate de reglare ΔP constant, debit constant sau viteza constnata
• Pompa LTC361: - Wilo Para 25/6 (6mCA, putere absorbita 3...43W)
• Pompa LTC381: - Wilo Para 25/8 (8mCA, putere absorbita 3…80W)
• Clasificare energetica: - clasa A, IEE (index eficienta energetica) < 0,20
• Norme de fabricatie: - CE, LVD2014/35/EU, EMC2014/30/EU, RoHS2011/65/EC, PED2014/68/EU art. 4.3, ErP2009/125/EU, ErP2015
• Putere maxima cazan: - conform tabelului, valori calculate la o cadere de presiune de 12kPa si o diferenta de temperatura intre tur si retur de ΔT=30°C
• Service si intretinere: - grupul de incarcare este echipat cu robineti de inchidere pentru a facilita service-ul si intretinerea. Toate componentele disponibile.
• Producator: ESBE, fabricat in Suedia

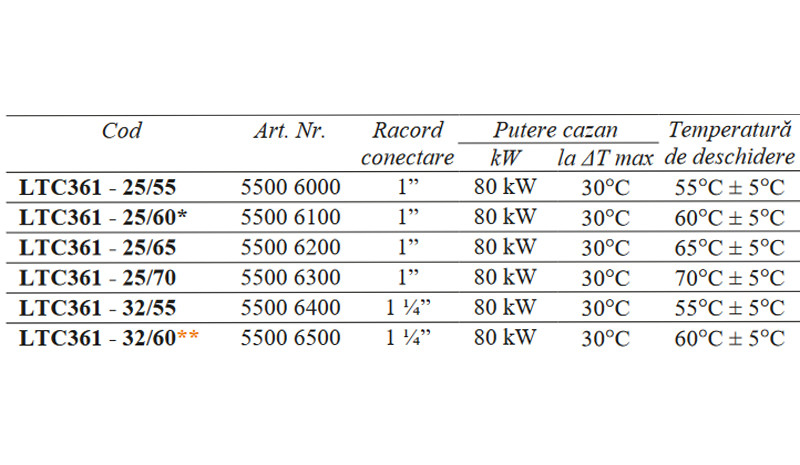

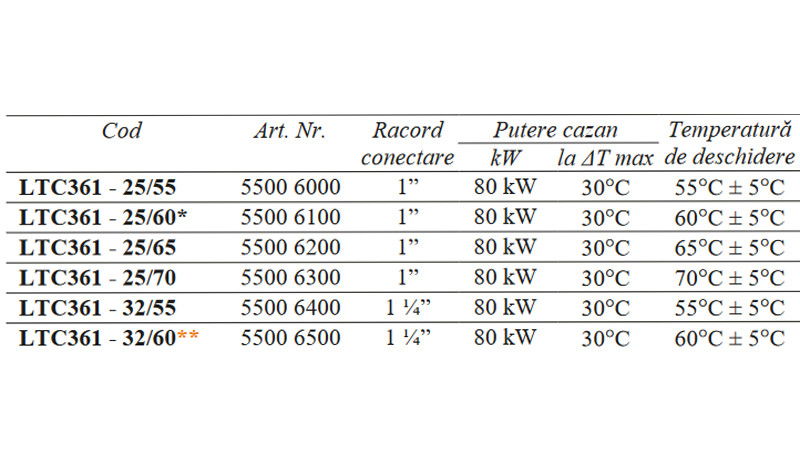

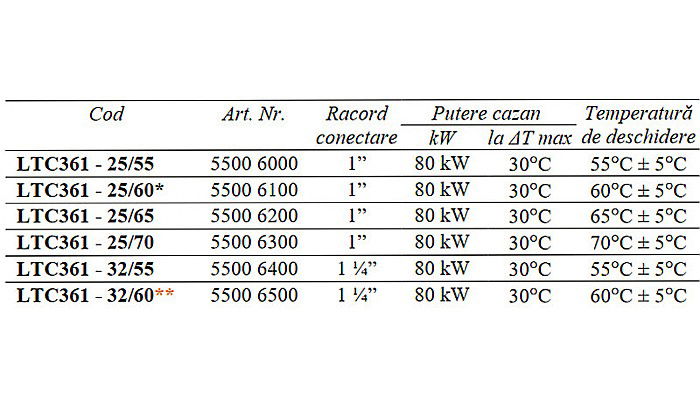

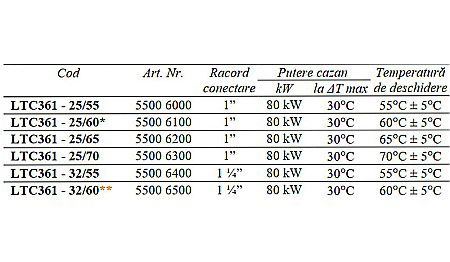

Specificatii tehnice

• Cod: LTC361-25/60
• Racord conectare: 1"
• Putere cazan:
  • kW: 80 kW
  • la ΔT maxim:30°C
• Temperatura de deschidere:60°C ± 5°C
