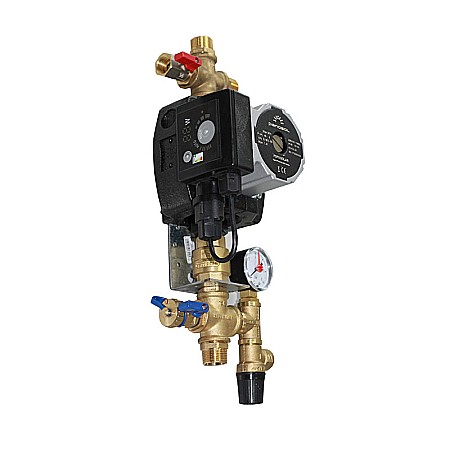

Grup de pompare Panosol S5 C.720

Grupul de pompare Panosol S5 este destinat instalatiilor solare rezidentiale de mici dimensiuni (maxim 100 de tuburi).

Acesta contine urmatoarele elemente:

• Pompa solara de inalta eficienta Panosol PSP6 SOLAR in cochilie izolanta
• Supapa de siguranta 6 bar
• Manometru 0-6 bar
• Supapa de sens
• Racord de umplere 1/2″
• Racord de golire 1/2″
• Racord vas expansiune 3/4″ exterior

Pompa Panosol PSP6 SOLAR poate fi controlata manual (cu trepte de putere) sau electronic de catre controlerul solar prin ajustarea automata a debitului in functie de diferenta de temperatura dintre colectorul solar si vasul de stocare, reducand astfel consumul energetic al pompei.

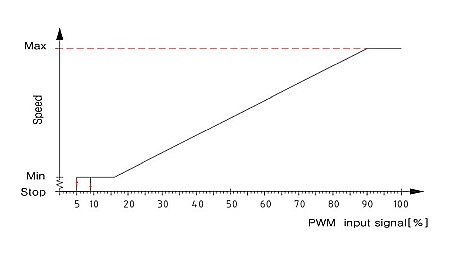

Control electronic al turatiei (PWM solar)

• 8 ~ 16: Pompa merge cu cea mai redusa turatie
• 17 ~ 90: Curba de turatie a pompei variaza in functie de nivelul semnalului PWM
• 91 ~ 99: Pompa ruleaza la viteza maxima
• 100: Pompa decupleaza sistemul PWM si revine in modul manual

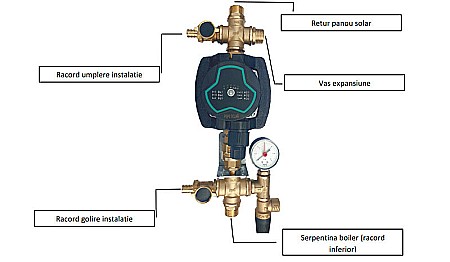

Conexiuni hidraulice

Conexiuni electrice

• Alimentare electrica : in rigleta detasabila se conecteaza faza, nul si impamantare.
• Acestea vor fi conectate in portul R1 de pe controlerului solar SR208C
• Semnalul PWM : cablu cu 2 fire ce vor fi conectate astfel :
  • Maro – rigleta PWM din controller
  • Rosu – rigleta GND din controller

ATENTIE – Dupa conectarea semnalului PWM la controlerului solar, acesta trebuie sa fie setat pentru control pompa solara (meniul PUMP, activarea PSOL). Cand conexiunea PWM este corecta, pe pompa se aprinde ledul care indica functionarea in modul automat iar schimbarea turatiei din buton central devine inactiva.

Specificatii tehnice:

• Racorduri intrare/iesire : 3/4″ exterior
• Temperatura maxima de lucru : 120 °C
• Presiune maxima de lucru : 6 bar
• Pompa solara cu control PWM
• Debit lichid : 2 ~ 16 litri/minut
• Compatibila cu toate modelele de controler solar Panosol SR
• Garantie: 2 ani
