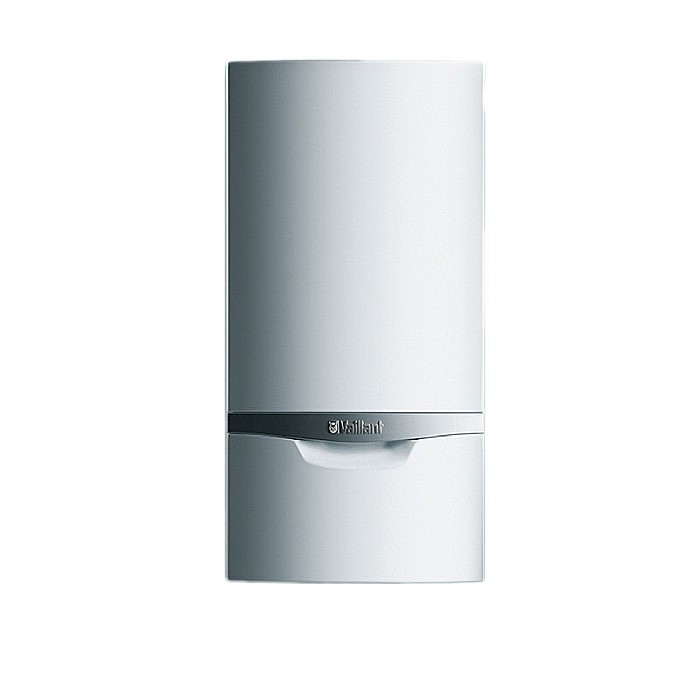

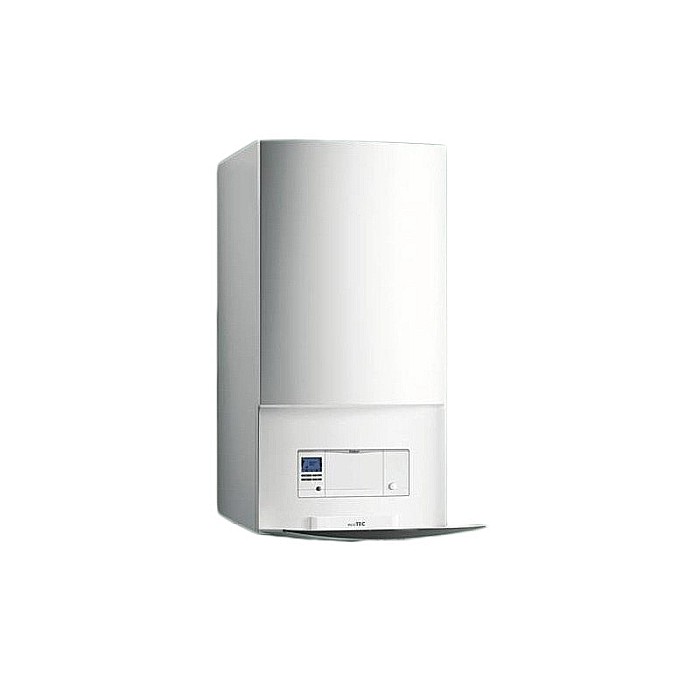

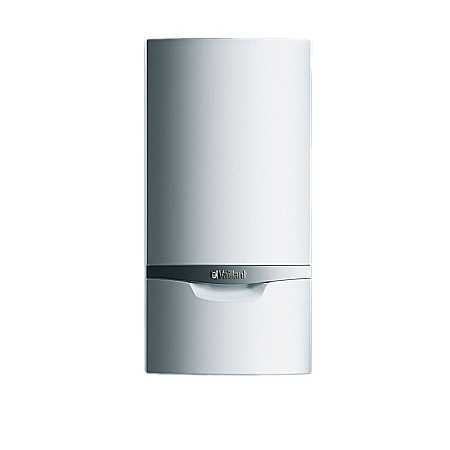

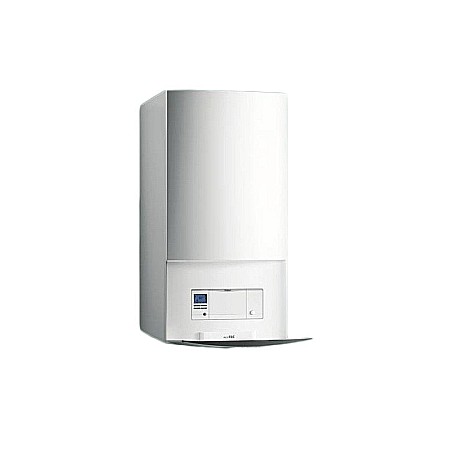

Centrala termica in condensatie Vaillant EcoTec Plus VU OE 1006/5-5 - Incalzire

Centrala pe gaz Vaillant EcoTec Plus VU OE 1006/5-5 este proiectata doar pentru incalzire, apa calda fiind preparata printr-un boiler indirect. Este un sistem de incalzire performant, de mare capacitate (100kW), a carui putere calorica poate fi multiplicata prin cascadare, fiind o optiune durabila pentru vile spatioase, case multifamiliale ( centre rezidentiale, blocuri de apartamente), spatii comerciale sau pensiuni.

Avantaje

• Putere calorica (100 kW) - Centrala pe gaz Vaillant EcoTech Plus VU OE 1006/5-5 reprezinta o solutie eficienta pentru incalzirea unor spatii intre medii si foarte mari ( prin cascadare)
• Fiabilitate superioara, specifica marcii Vailllant.
• Schimbator de caldura durabil ( prevazut cu strat termic din otel inoxidabil) si eficient.
• Randament supra-unitar : 108 % eficienta PCI (regim de temperatura 50/30 grade Celsius) - un sistem de incalzire ErP ready
• Eficienta superioara datorita plajei de modulare intre 20% si 100% care reduce consumul de combustibil gazos.
• Versatilitate in utilizare.
• Se preteaza pentru modernizari si pentru dezvoltarea de constructii noi.
• Plaja de modulare intre 20% si 100% - scazand consumul de gaz.

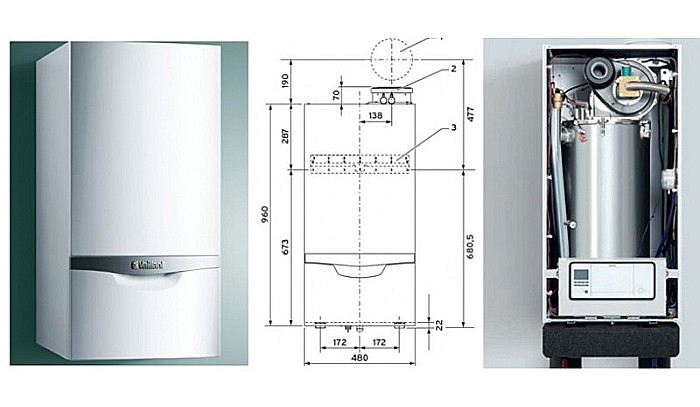

• Centrala murala compacta, cu dimensiuni de 96 cm X 48 cm X60.2 cm
• Gratie volumului mare de apa - 24 l - asigurat datorita schimbatorului de caldura inovator, centrala cu condensare Vaillant EcoTec Plus VU OE beneficiaza de integrare hidraulica.
• Posibilitatea de montare intr-un sistem cu panouri solare.
• Prin montarea in cascada se asigura o putere termica de pana la 720 kW ( permite montarea a pana la 6 echipamente in cascada).

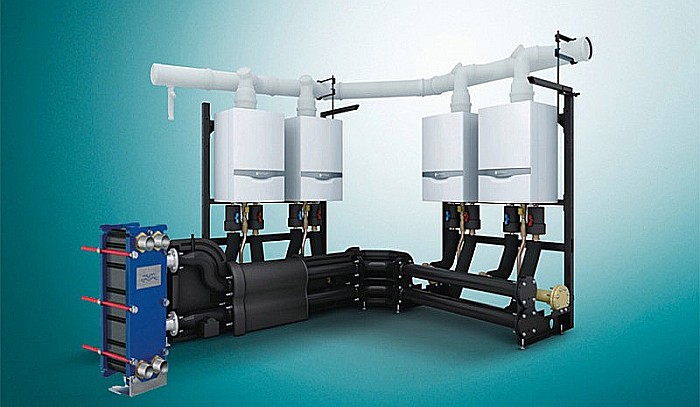

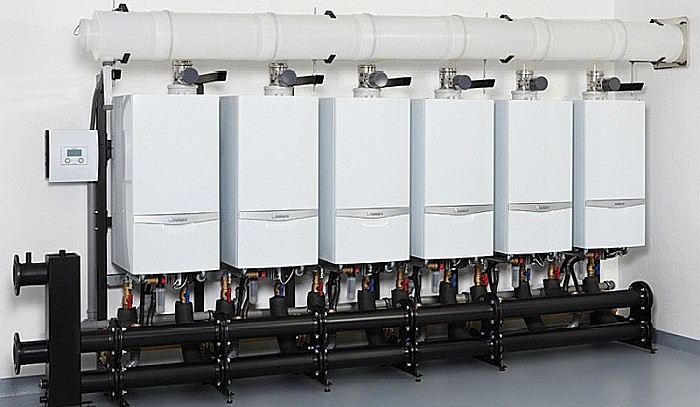

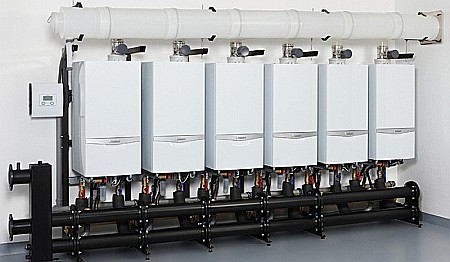

Montajul in cascada

Pentru a putea acoperi un numar cat mai mare aplicatii Grupul Vaillant ofera posibilitatea multiplicarii puterii de incalzire prin gruparea in cascada a unui numar de pana la 6 echipamente murale, puterea generata putand ajunge pana la 720 kW.

Caracteristici

Componentele de inalta calitate si sistemele inteligente ale ecoTEC plus ii garanteaza fiabilitate Datorita unui- sistem multi-senzorial, cazanul se adapteaza conditilor locale si lucreaza constant pentru o exploatare optima. ○ functie speciala identifica imediat orice deviere si adapteaza automat exploatarea, astfel aprovizionarea cu caldura nu este intrerupta in caz de probleme si cazanul functioneaza intotdeauna eficient, cu o fiabilitate extrema si emisi reduse la minim, fara sa fie necesara efectuarea celui mai mic reglaj suplimenta

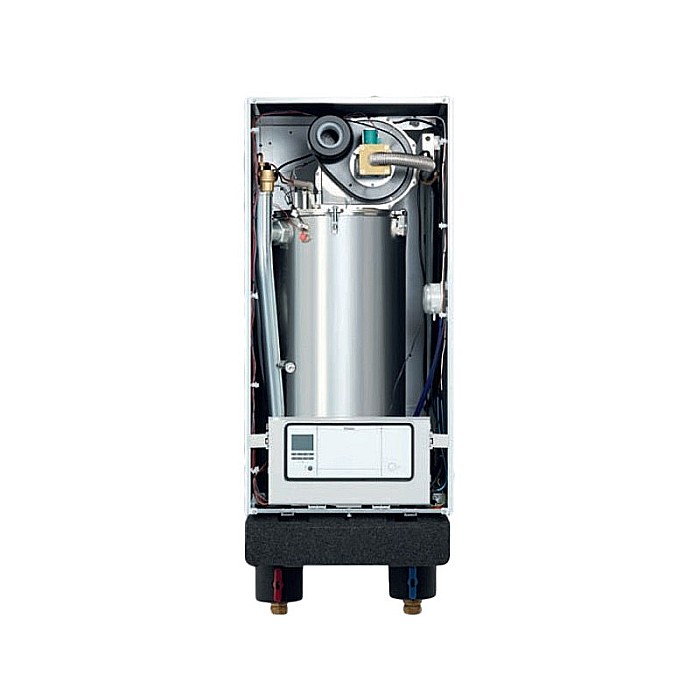

Piesa centrala a ecoTEC Plus este schimbatorul sau inovator cu un strat termic din otel inoxidabil, oferiind un volum de apa de 24 l. Astfel, integrarea hidraulica este la fel de simpla in cladirile vechi. Datorita otelului inoxidabil de inalta calitate, schimbatorul este protejat impotriva coroziunii si a impuritatilor, necesitand intretinerre la intervale de timp mai mari, reducand consumul energetic si pierderea de presiune si permitand obtinerea unui randament exceptional de 110%.

Specificatii tehnice

• Intervalul nominal al puterii calorice P la 50/30 °C: 20.74 - 102.8 kW
• Intervalul nominal al puterii calorice P la 60/40 °C: 20 - 100,0 kW
• Intervalul nominal al puterii calorice P la 80/60 °C: 18.7 - 93.9 kW
• Randament nominal (stationar) la 50/30 °C: 108 %
• Randament nominal (stationar) la 60/40 °C: 105 %
• Randament nominal (stationar) la 80/60 °C: 98 %
• Gradul de utilizare normat conform DIN 4702-8 la 75/60 °C: 106 %
• Gradul de utilizare normat conform DIN 4702-8 la 40/30 °C: 110 %
• Solicitare termica max. la reg. de incalzire (raportat la puterea calorica Hi si la regimul pur de incalzire): 95.2 kW
• Solicitare termica maxima la incarcarea boilerului (determinat conf. DIN 4702-8): 95.2 kW
• Solicitare termica min. la reg. de incalzire (raportat la puterea calorica Hi si la regimul pur de incalzire): 19.2 kW
• Temperatura maxima pe tur (setari din fabrica: 75 °C): 85 °C
• Suprapresiunea totala admisa: 6 bar
• Cantitatea totala de pa recirculata (raportat la I”T=23K): 3740 l/h
• Cantitate aprox. de condens (val. pH-ului 3,5...4,0) la reg. de incalzire 40/30 °C: 16 l/h
• Inaltimea de antrenat reziduala a pompei foarte eficiente cu grupul de pompe: 0,38 bar
• Inaltimea de antrenat reziduala a pompei modulatoare cu grupul de pompe: 0,26 bar
• Racordul de gaz pe partea aparatului: 1"
• Racorduri de incalzire tur/retur pe partea aparatului: 1 1/4"
• Presiunea de curgere a gazului natural G20: 20 mbar
• Val. de racordare la 15°C si 1013 mbar (raportat eventual la prepararea a.c.m.), G20 (Hi=9,5kWh/mA³): 10.1 mA³/h
• Indice Wobbe (WS) la 0°C si 1013 mbar intervalul gaz natural H: 12,0 - 16,1 kWh/mA³
• Reglaj EE, rap. la WS (Hi=9,5kWh/mA³)(La func. cu o calitate a gazului care se abate de la reglajul EE din fabricatie pot rezulta abateri de la puterea termica nominala indicata resp. de la puterea termica setata): 15,0 kWh/mA³
• Debitul masic al gazelor de ardere min. (G20): 8.9 g/s
• Debitul masic al gazelor de ardere max. (val. de calcul pentru dimensionarea cosului de fum conf. DIN EN 13384): 43.6 g/s
• Temperatura min. a gazelor de ardere (val. de calcul pentru dimensionarea cosului de fum conf. DIN EN 13384): 40 °C
• Temperatura max. a gazelor de ardere: 85 °C
• Racorduri de gaze de ardere aprobate: C13, C33, C43, C53, C93, B23, B53, B53P
• Racordul de aer / gaze de ardere: 110/160 mm
• Clasa NOx: 5
• Emisie NOx: <=50 mg/kWh
• Emisia de CO: <=30 mg/kWh
• Continut de COa‚‚ (valoare de calcul pentru dimensionarea cosului de fum DIN EN 13384-1): 9 %
• Inaltime: 960 mm
• Adancime: 603 mm
• Latime: 480 mm
• Conexiune electrica: 230/50 V/Hz
• Puterea electrica absorbita min.: 18 W
• Puterea electrica max. absorbita: 160 W
• Putere electrica absorbita in Standby: Gradul de protectie:IPX4D
