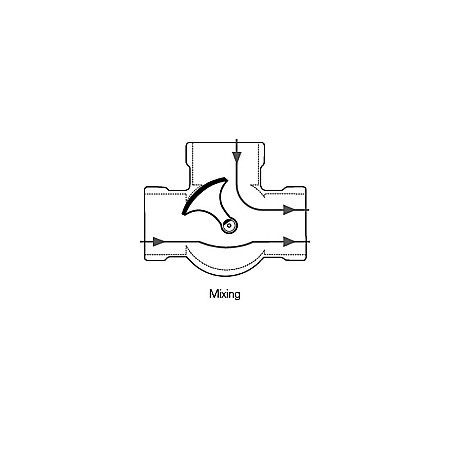

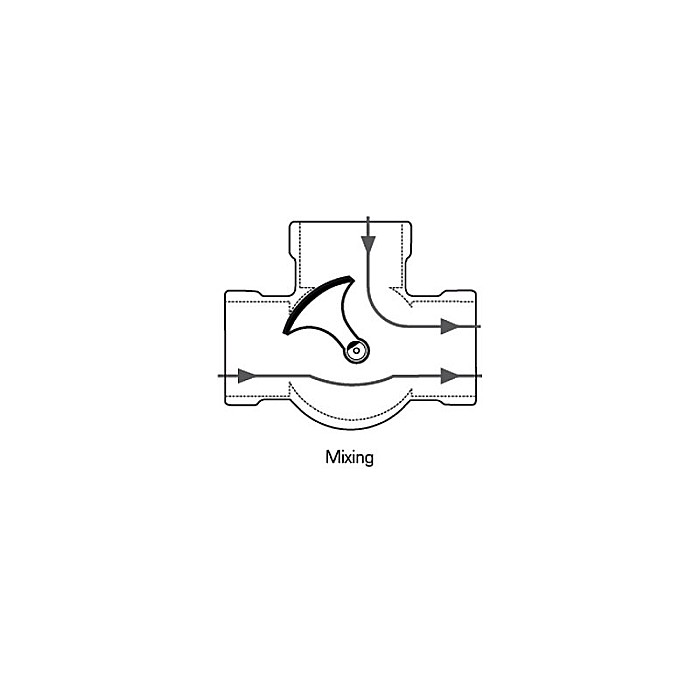

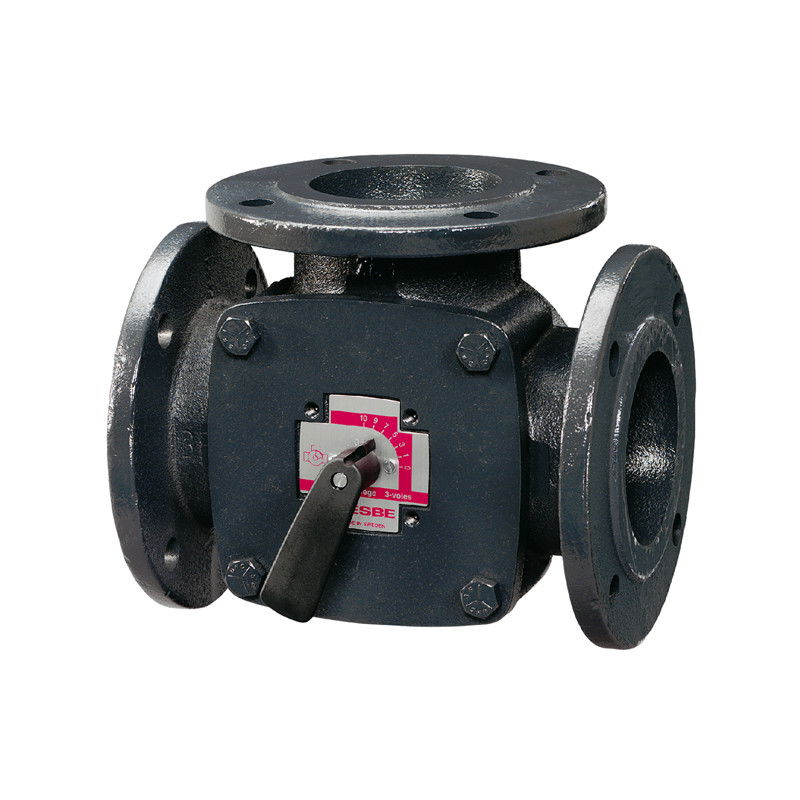

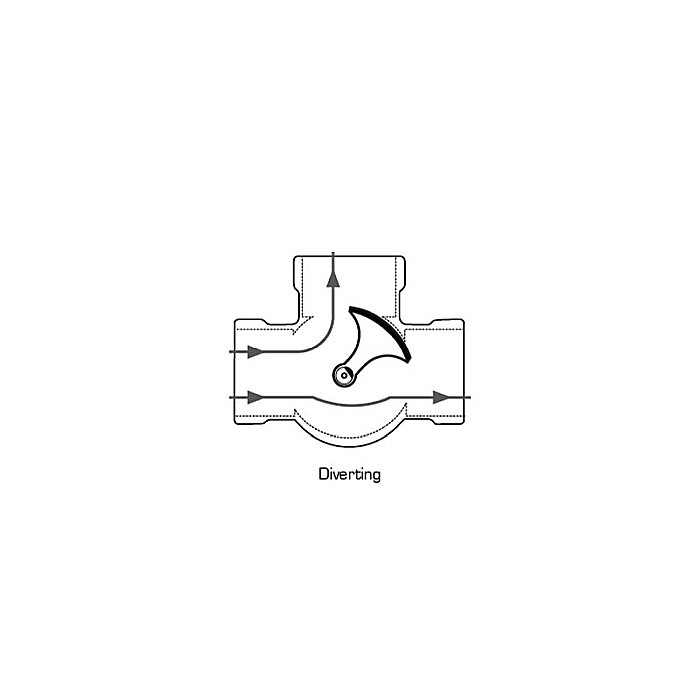

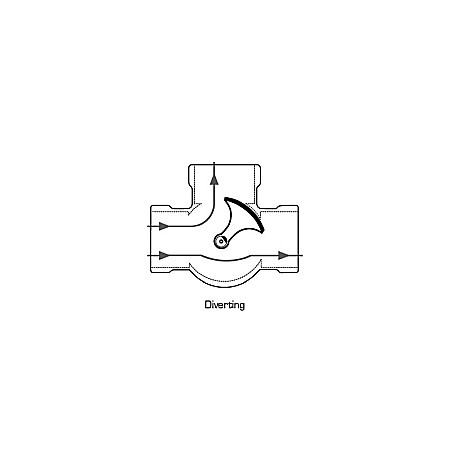

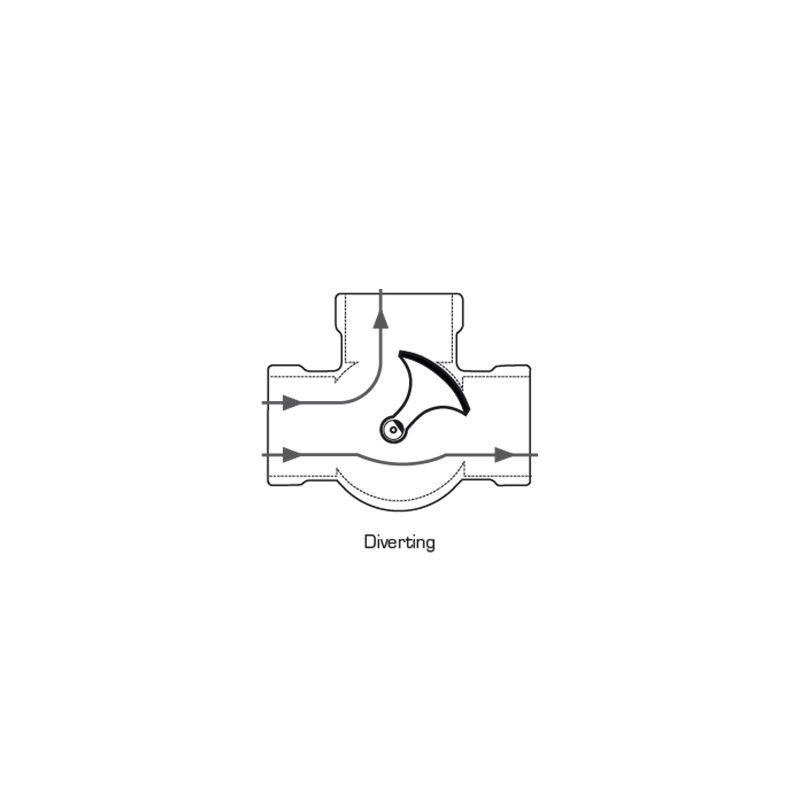

Vana rotativă ESBE 3F DN65, cod producător 1110 0800, este un ventil cu 3 căi și conexiuni flanșate, destinat utilizării în sisteme hidraulice închise. Poate funcționa pentru amestec, derivație sau comutație, în funcție de configurația instalației.

Beneficii principale

• Permite utilizarea în configurații de amestec, derivație sau comutație.
• Conexiunile flanșate facilitează integrarea în instalații cu racorduri compatibile.
• Corpul din fontă EN-JL 1030 și dimensiunea nominală DN 65 sunt precizate pentru această variantă.

Utilizare recomandată

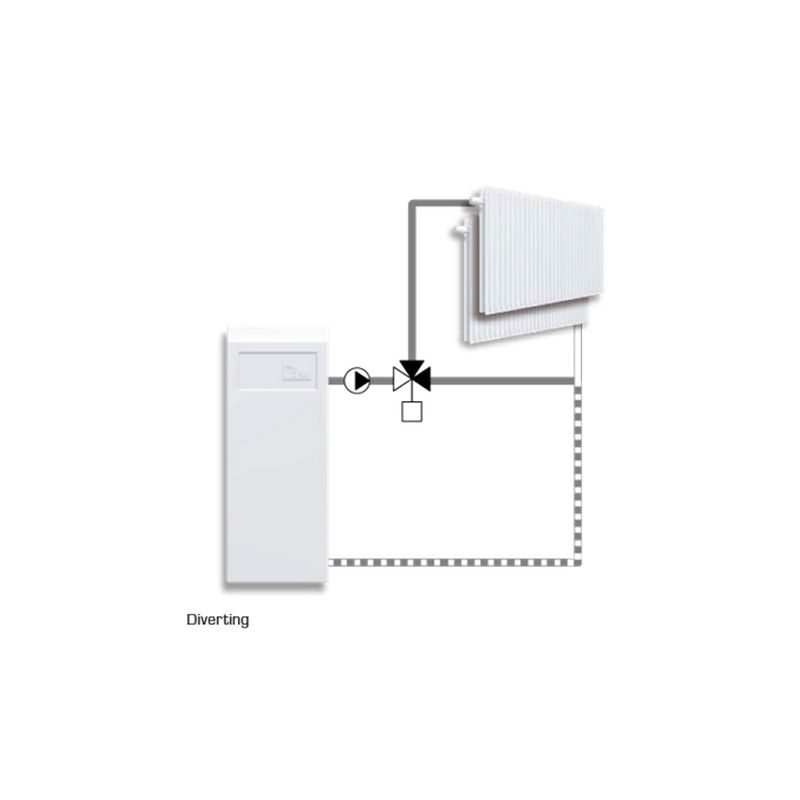

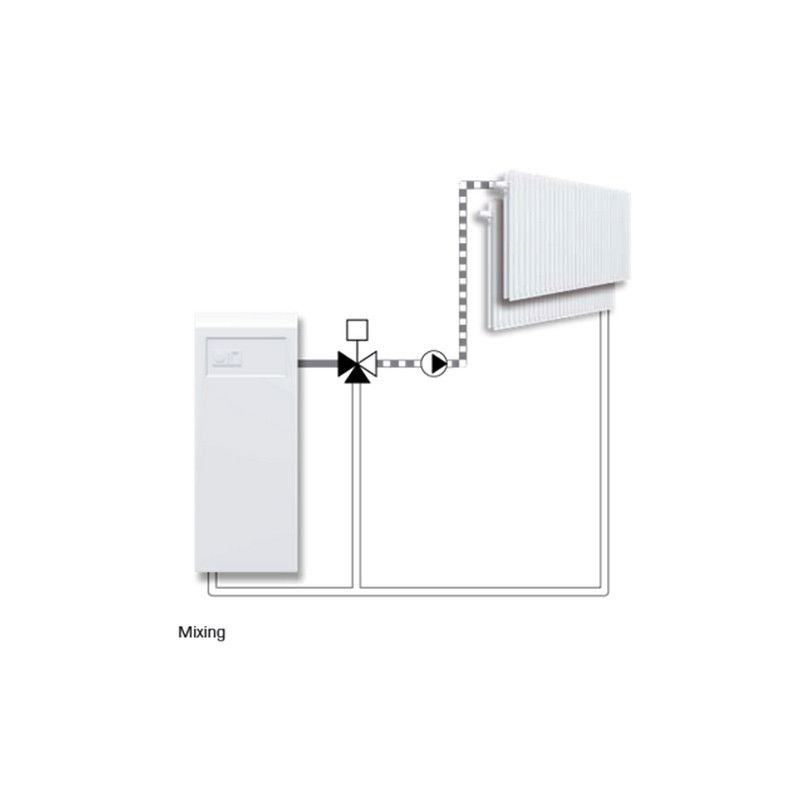

Se utilizează în sisteme hidraulice închise, pentru amestecarea, derivarea sau comutarea circuitului de apă, în limitele parametrilor tehnici specificați.

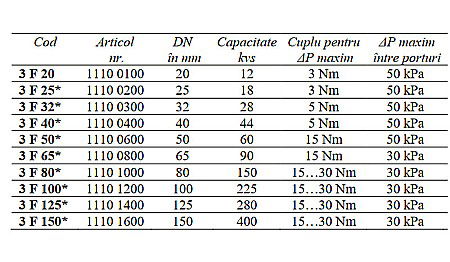

Date tehnice importante

• Diametru nominal: DN 65 mm
• Capacitate Kvs: 90
• Material corp: fontă EN-JL 1030
• Presiune statică maximă: 6 bar (600 kPa)
• Temperatura de lucru a apei: -10…+110 °C
• ΔP maxim între porturi: 30 kPa
• Cuplu pentru ΔP maxim: 15 Nm
• Conexiuni: flanșe conform ISO 2531 și EN 1092-2, PN 6
• Unghi de rotație: 90° pentru amestec sau derivație; 90…180° pentru comutație
• Scurgeri: maximum 1,5% din debit

ESBE 3F DN65 este o vană rotativă cu 3 căi pentru instalații hidraulice închise. Se folosește pentru amestec, derivație sau comutație și are corp din fontă, racorduri flanșate și diametru nominal DN 65 mm. Parametrii de exploatare includ presiunea statică maximă de 6 bar și temperatura apei între -10 și +110 °C.

Întrebări frecvente

Ce tip de produs este ESBE 3F DN65?
Este o vană rotativă cu 3 căi și conexiuni flanșate.

În ce tip de sisteme se utilizează?
Este destinată sistemelor hidraulice închise.

Ce funcții poate îndeplini?
Poate fi utilizată pentru amestec, derivație sau comutație.

Care este presiunea statică maximă?
Presiunea statică maximă indicată este de 6 bar (600 kPa).

Care este domeniul temperaturii de lucru a apei?
Temperatura de lucru specificată este între -10 și +110 °C.

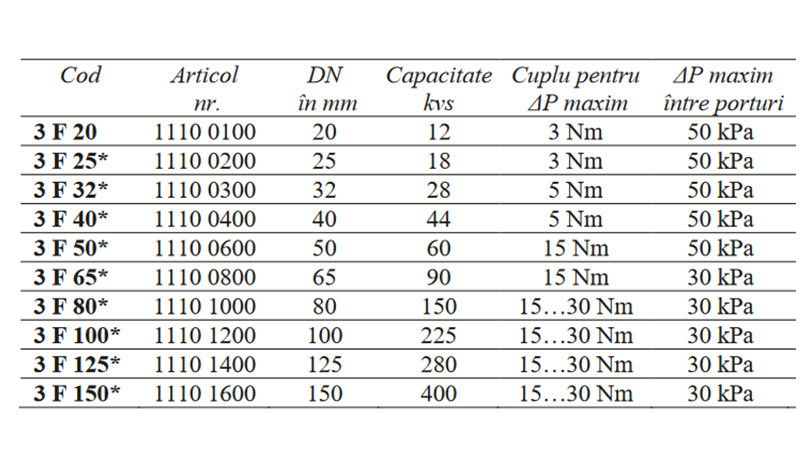

Date tehnice

• Tip: vană rotativă cu 3 căi
• Diametru nominal: DN 65 mm
• Capacitate Kvs: 90
• Material corp: fontă EN-JL 1030
• Presiune statică maximă: 6 bar (600 kPa)
• Temperatura de lucru a apei: -10…+110 °C
• ΔP maxim între porturi: 30 kPa
• Cuplu pentru ΔP maxim: 15 Nm
• Conexiuni: flanșe conform ISO 2531 și EN 1092-2, PN 6
• Unghi de rotație: 90° pentru amestec sau derivație; 90…180° pentru comutație
• Scurgeri: maximum 1,5% din debit
• Utilizare: sisteme hidraulice închise
