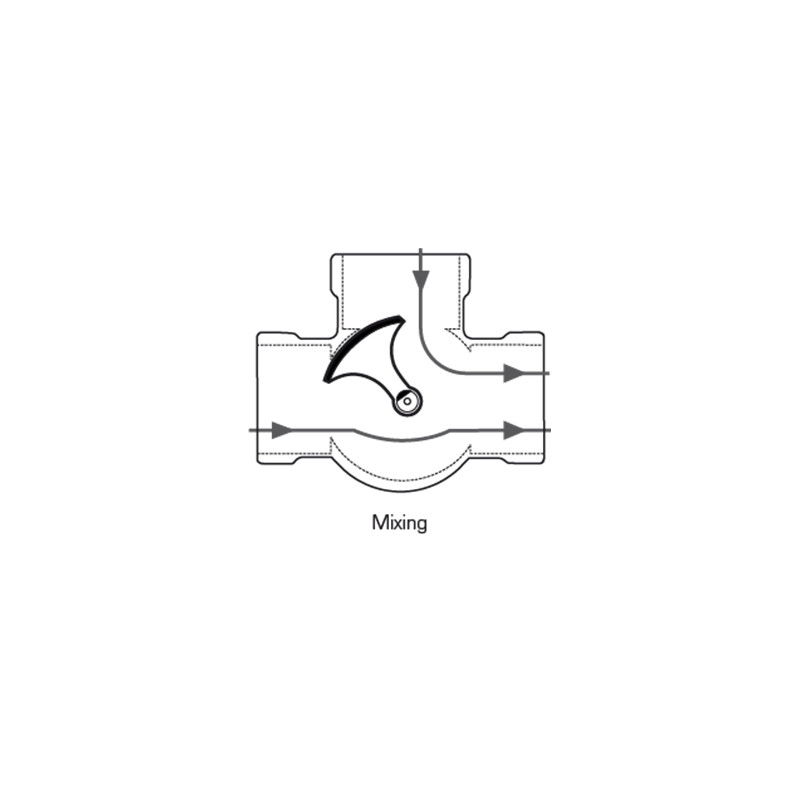

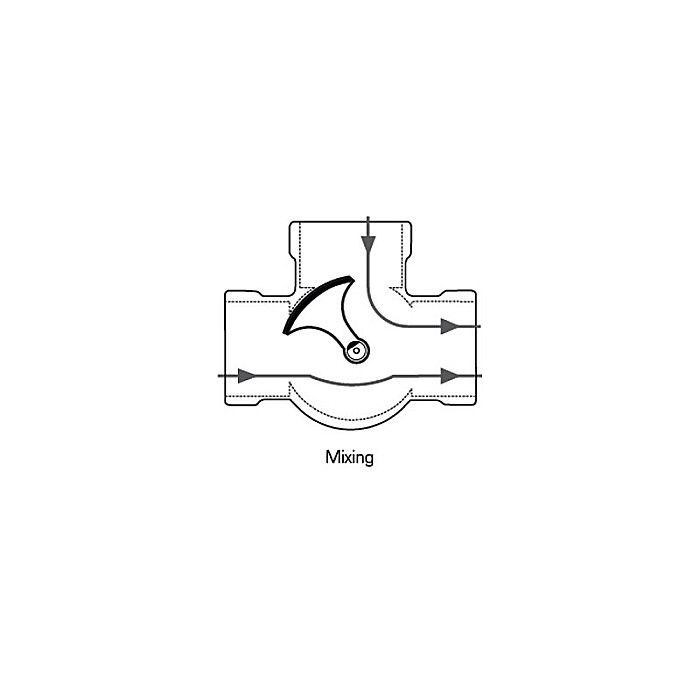

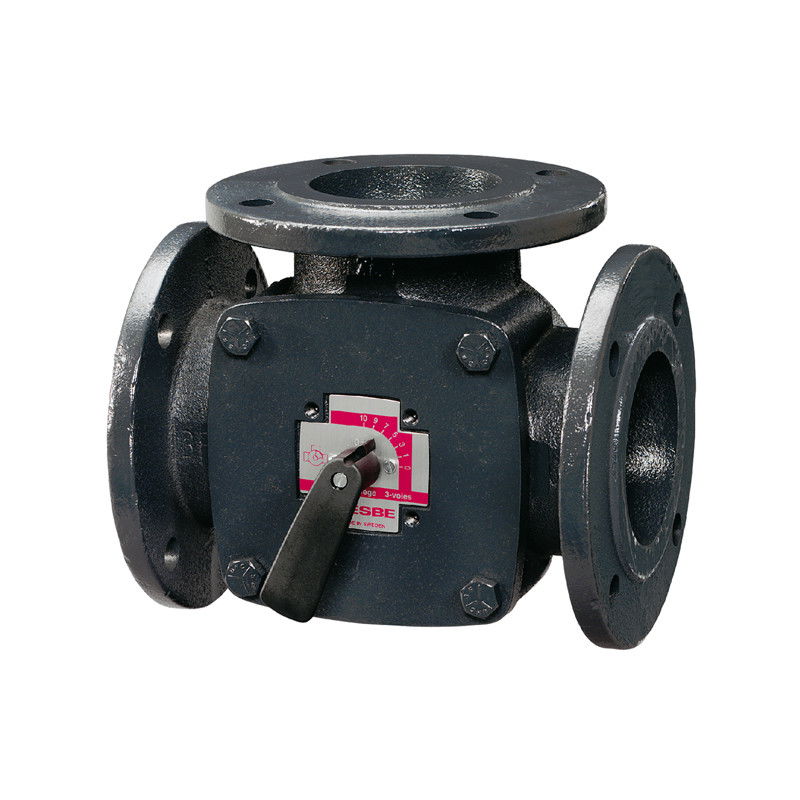

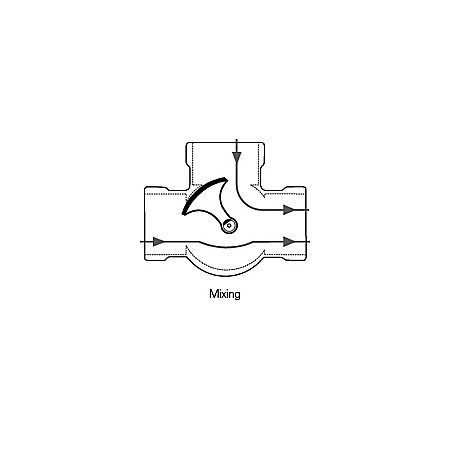

Vana rotativă ESBE 3F 125 este un model cu 3 căi, DN 125, cu corp din fontă și racorduri cu flanșe. Este destinată funcționării ca vană de amestec, derivație sau comutație în sisteme hidraulice închise. Amestecul se realizează prin adăugarea unei proporții de agent din retur la agentul de tur; acționarea poate fi manuală sau cu servomotor.

Beneficii principale

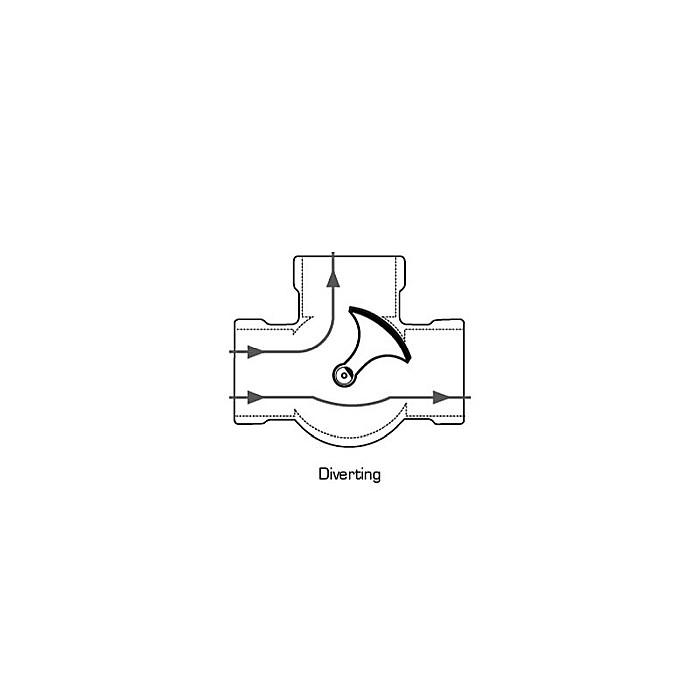

• Funcționarea ca vană de amestec, derivație sau comutație permite folosirea în configurațiile hidraulice corespunzătoare.
• Racordurile cu flanșe sunt realizate conform ISO 2531 și EN 1092-2, PN 6.
• Scala gradată pe ambele părți poate fi inversată pentru opțiuni multiple de montaj.
• Componentele vanei sunt înlocuibile.

Utilizare recomandată

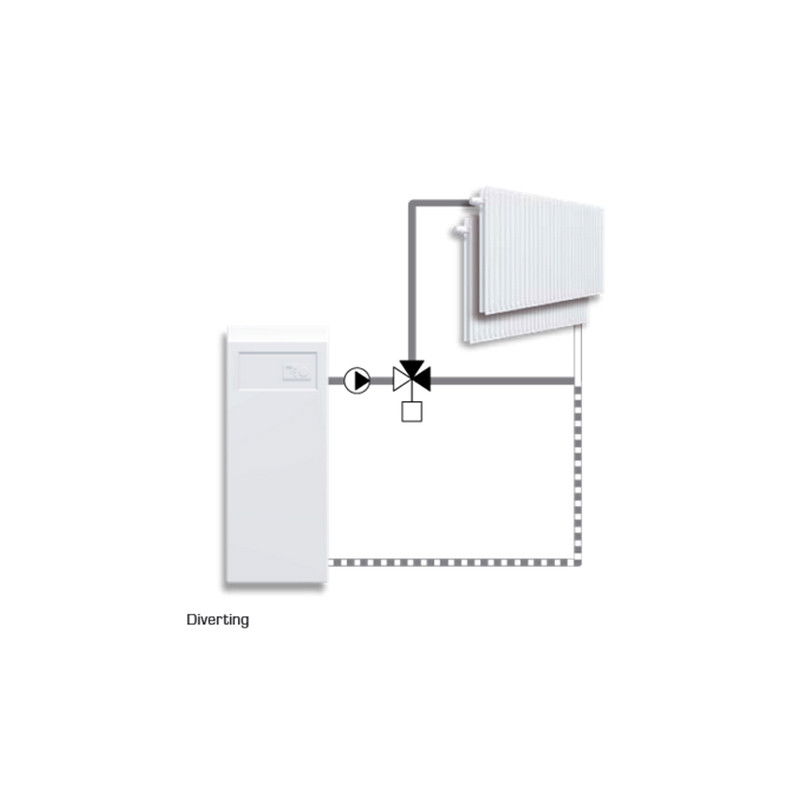

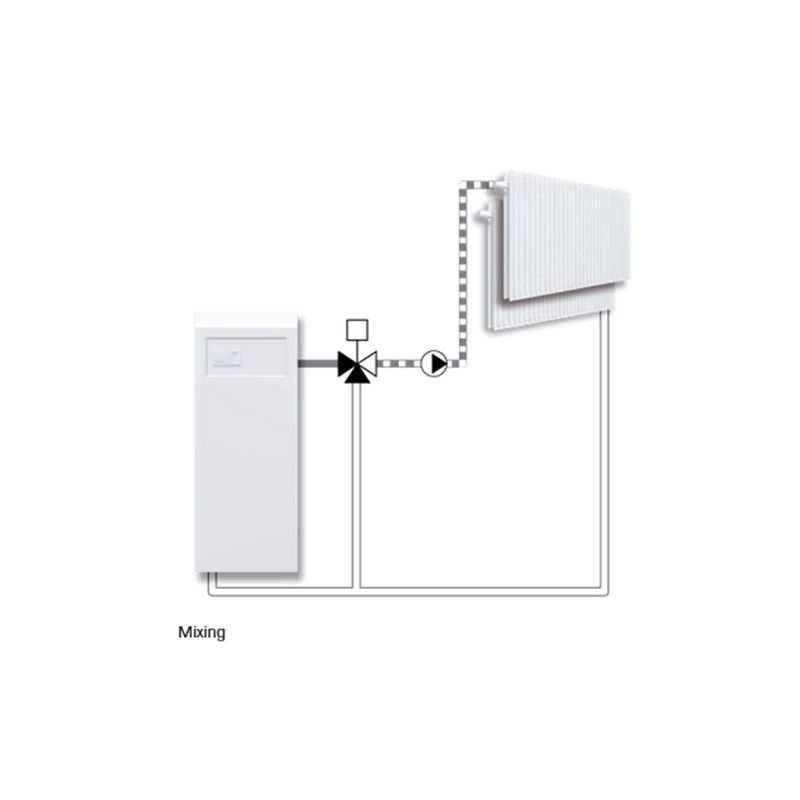

Se utilizează în sisteme de încălzire și ventilație cu circuit hidraulic închis, pentru amestec, derivație sau comutație. Pentru amestec, vana combină agentul de pe tur cu o proporție de agent din retur.

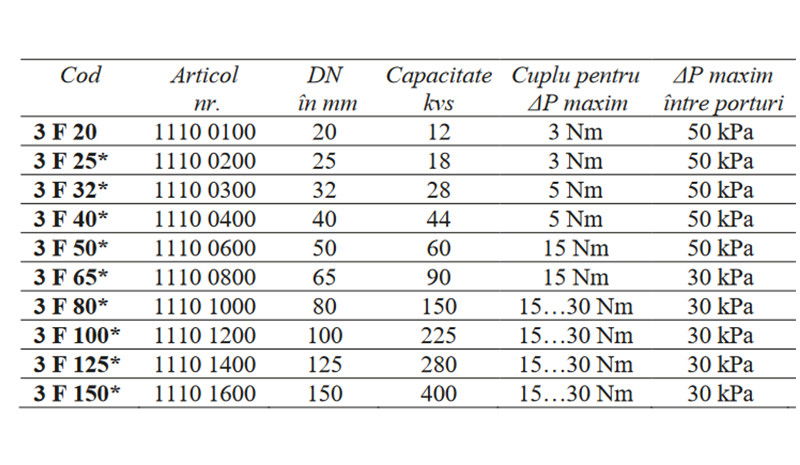

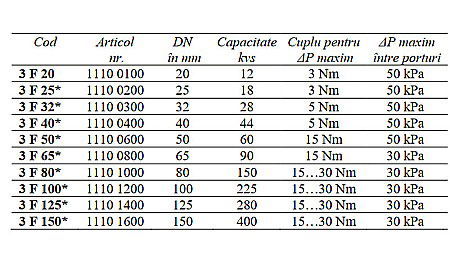

Date tehnice

• Tip: vană rotativă cu 3 căi
• Cod produs: 3 F 125
• Diametru nominal: DN 125 mm
• Capacitate Kvs: 280
• Material corp: fontă EN-JL 1030
• Presiune statică maximă: 6 bar (600 kPa)
• Temperatura de lucru a apei: -10…+110 °C
• Presiune diferențială maximă între porturi: 30 kPa
• Cuplu pentru ΔP maxim: 15…30 Nm

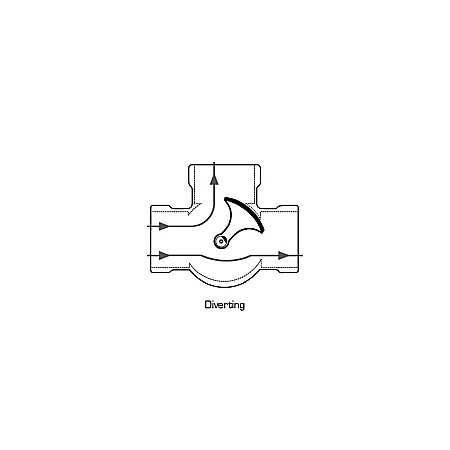

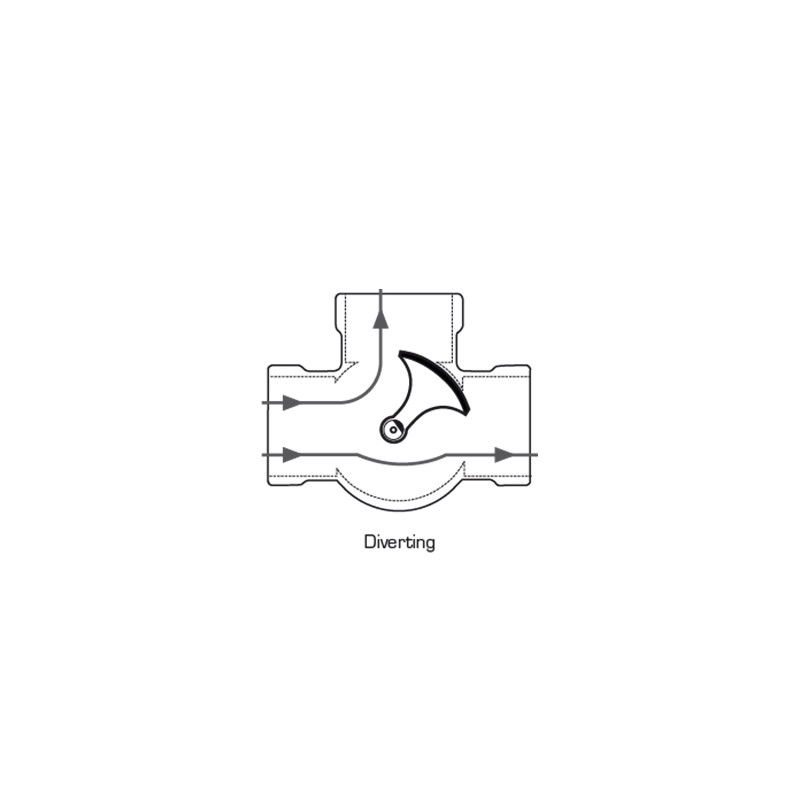

• Unghi de rotație: 90° pentru amestec sau derivație; 90…180° pentru comutație
• Scurgeri raportate la debit: maximum 1,5%

ESBE 3F 125 este o vană rotativă cu 3 căi, utilizată pentru controlul traseului sau amestecului agentului termic în sisteme hidraulice închise de încălzire și ventilație. Modelul are diametrul nominal DN 125, corp din fontă și racorduri cu flanșe; capacitatea Kvs este 280, iar temperatura de lucru a apei este cuprinsă între -10 și +110 °C.

Întrebări frecvente

Ce tip de produs este ESBE 3F 125?
Este o vană rotativă cu 3 căi, cu flanșe și diametru nominal DN 125.

Ce funcții poate îndeplini vana?
Poate funcționa ca vană de amestec, derivație sau comutație.

Care este capacitatea Kvs?
Capacitatea Kvs indicată pentru acest model este 280.

Care sunt limitele de temperatură și presiune statică?
Temperatura de lucru a apei este -10…+110 °C, iar presiunea statică maximă este 6 bar (600 kPa).
