Kit panou solar cu aport la incalzire si apa calda menajera 150MP

Sistem solar pentru aport la incalzire si preparare apa calda menajera, destinat locuintelor cu o suprafata de aproximativ 150mp. Echipat cu 150 tuburi vidate (6 x CS25) si puffer igienic 750L, cu doua serpentine.

Fiecare tub functioneaza independent iar deteriorarea unui tub nu determina nefunctionarea sistemului solar ci doar reducerea capacitatii de absorbtie si incalzire.

Tuburile vidate sunt echipate cu heat-pipe si nu contin apa. Panourile solare cu tuburi vidate ofera cea mai mare performanta de captare a energiei solare. Tuburile solare sunt construite din sticla borosilicata pe interiorul careia sunt depuse chimic trei straturi de absorbtie ce amplifica efectul radiatiei solare. Vidarea tubului asigura captarea radiatiei solare si transportul acesteia catre rampa colectoare, fara pierderi termice. Forma cilindrica a tuburilor le confera capacitatea de a capta razele solare optim pe tot parcursul zilei, asigurand astfel o performanta buna chiar si in conditii de cer acoperit cu nori.

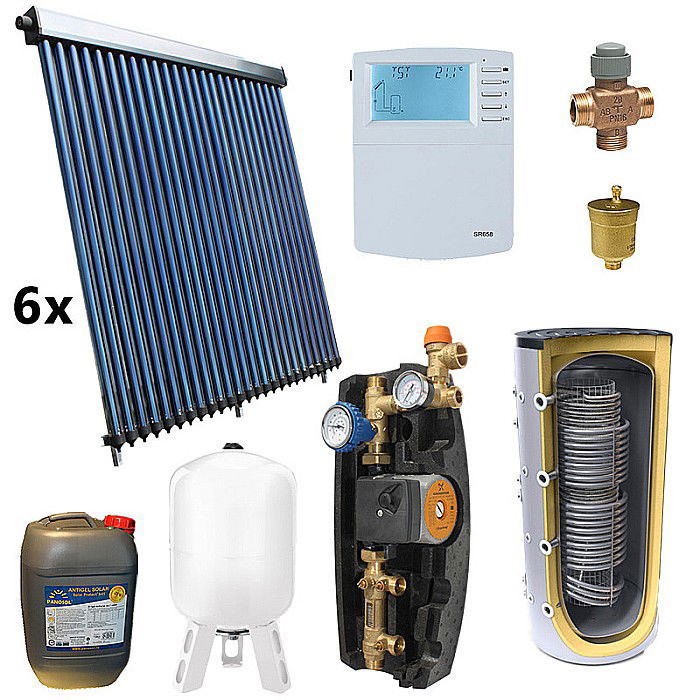

Componenta sistemului

• Colector solar 25 tuburi x 6
• Puffer igienic 750L cu doua serpentine
• Automatizare solara SR658
• Grup de pompare Panosol P7
• Vas de expansiune echipat – 50 L
• Racord flexibil: 100 cm
• Aerisitor solar
• Antigel solar – 50 kg

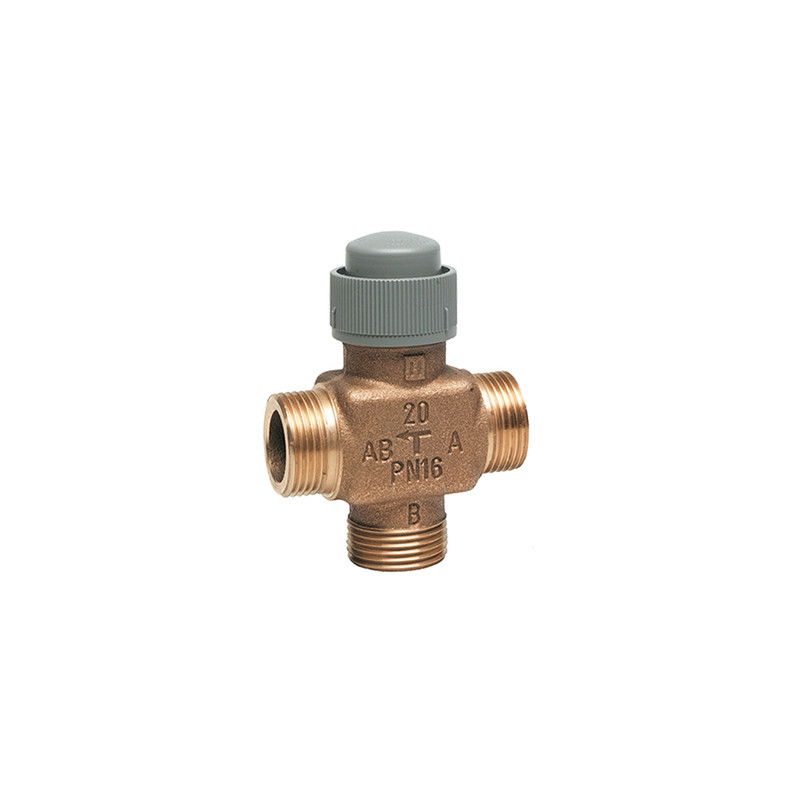

• Vana deviatie 3 cai cu servomotor
• Racord legatura panouri solare: DN20

Garantie

• 10 ani colector solar
• 3 ani puffer igienic
• 2 ani pentru grup de pompare, automatizare solara, vas de expansiune, aerisitor solar

Specificatii tehnice

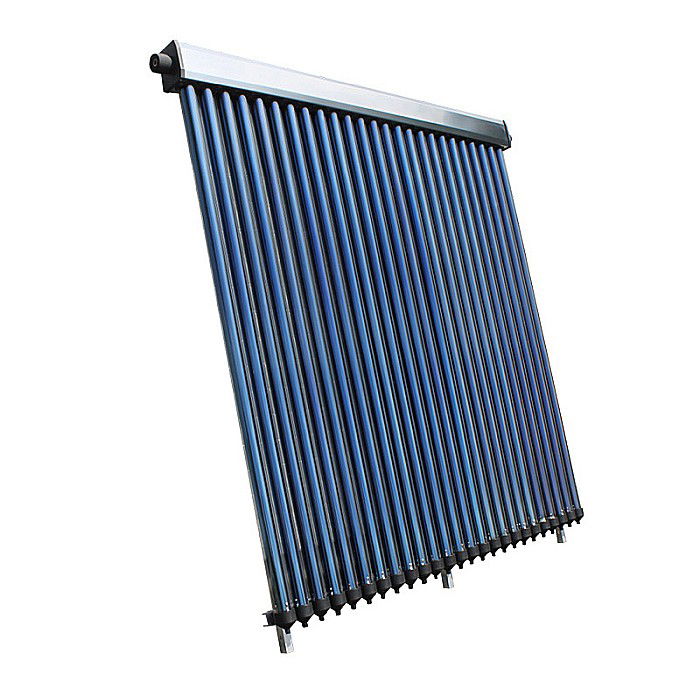

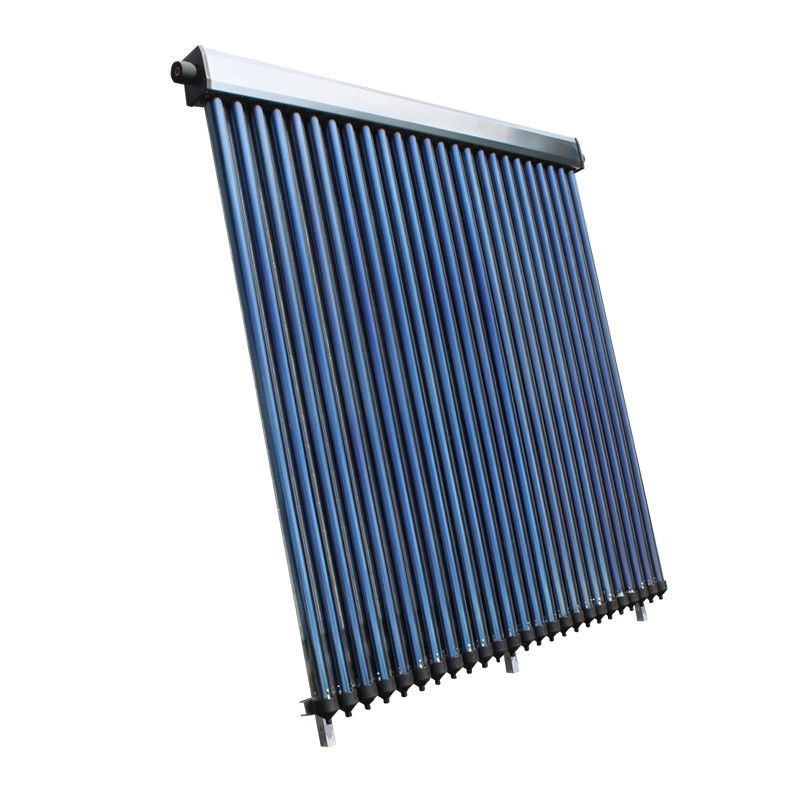

Colector solar 25 tuburi vidate CS25 si tehnologie heat pipe

• Dimensiuni: 200 X 200 X 18 cm
• Greutate: 78 kg
• Suprafata de absorbtie: 2.46 mp
• Suprafata totala: 4.00 mp
• Capacitate lichid: 1825 ml
• Presiune maxima: 800kpa/116Psi
• Temperatura de stagnare heat-pipe: 180°C
• Temperatura de stagnare tub vidat: 280°C
• Putere maxima: 1635 W / 5525 Btu
• Debit ideal: 2.5 l/min
• Cadere de presiune la debit ideal: 1.0 KPa (10 mbar)
• Capacitate zilnica de incalzire (Δ40°C): 175-250 l

! Sistemul de fixare al colectorului solar se comanda separat, in functie tipul si panta acoperisului.

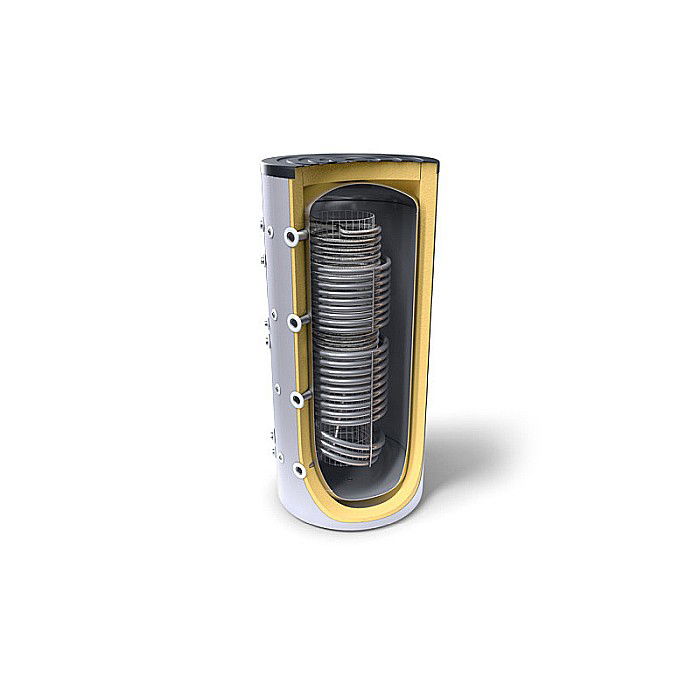

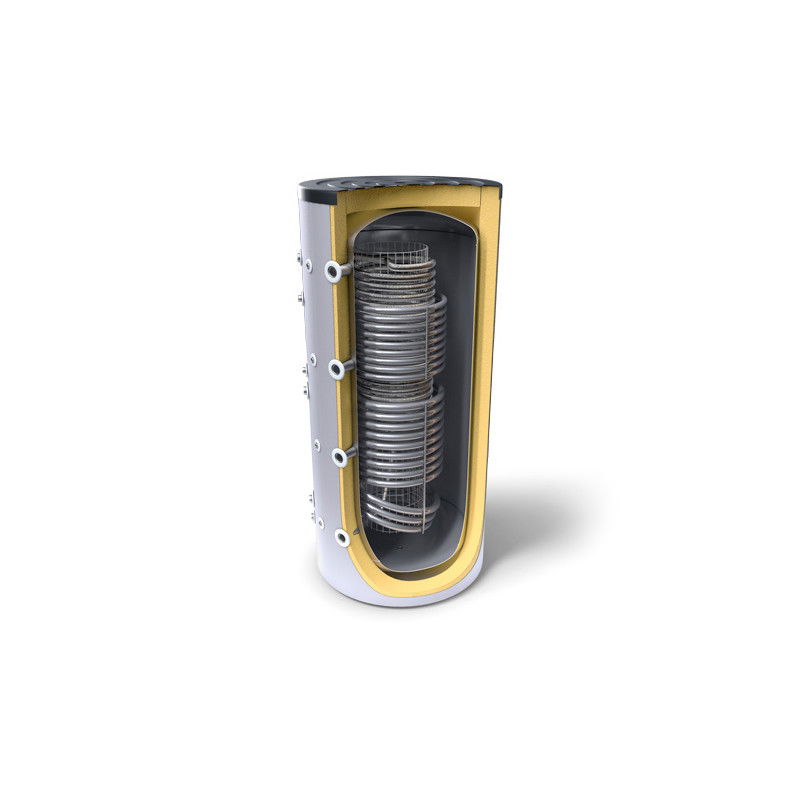

Puffer igienic cu 2 serpentine, 750L si serpentina inox pentru ACM

• Inaltime : 1675 mm
• Diametru: Ø1100
• Izolatie: 125 mm (PU rigid)
• Suprafata schimb termic S1/S2: 2.03/1.22 mp
• Suprafata schimb termic serpentina ACM: 6.01 mp
• Volum serpentina S1/S2: 13.34/7.99 litri
• Volum serpentina ACM: 47.34 litri
• Presiune nominala: 0.3 Mpa
• Pierdere termica: 66 W
• Greutate: 276 kg

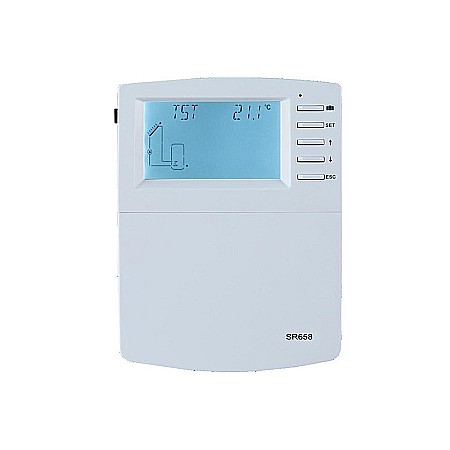

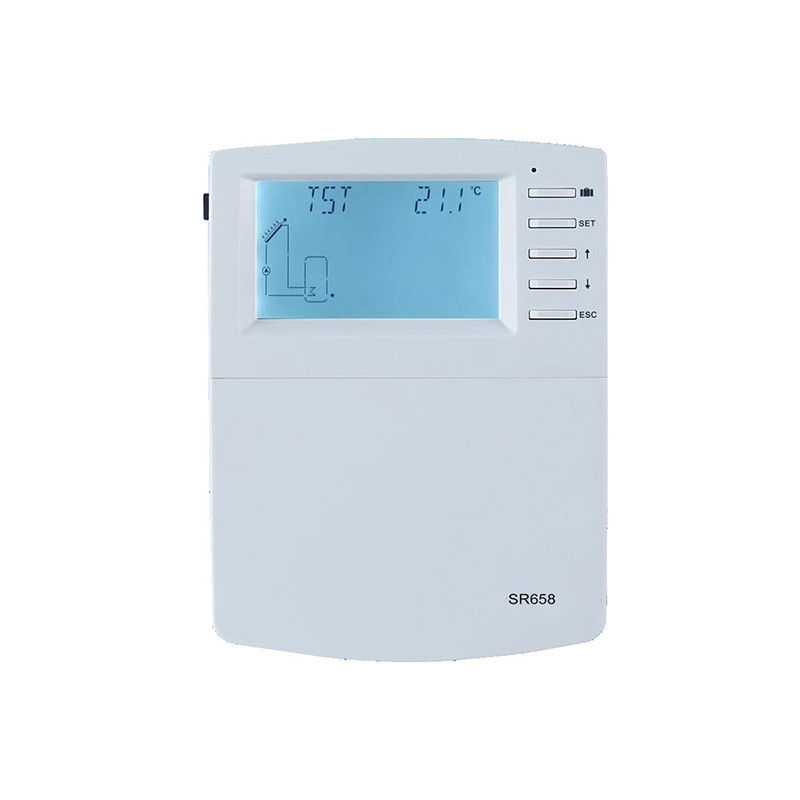

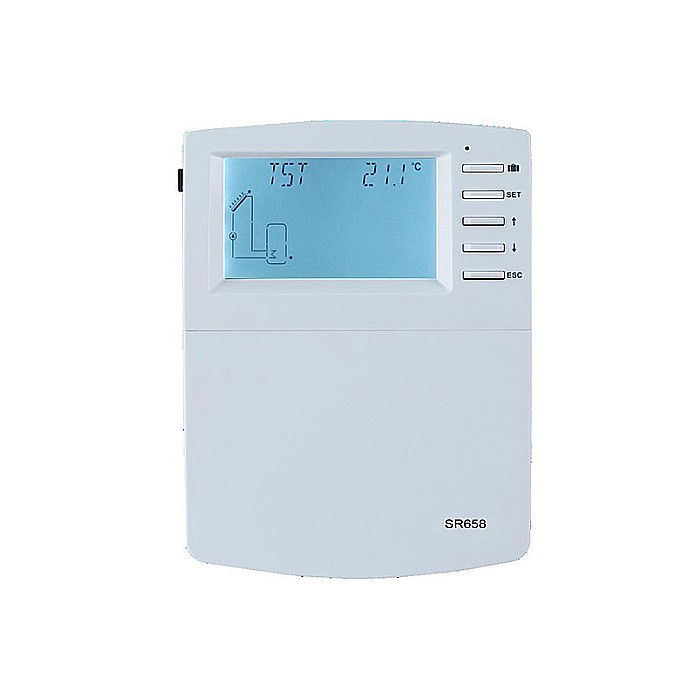

Automatizare SR658

• Aplicatii solare posibile: 19
• Monitorizare senzori: 8
• Relee disponibile: 7
• Colectori monitorizati: 2
• Bazine monitorizate: 2

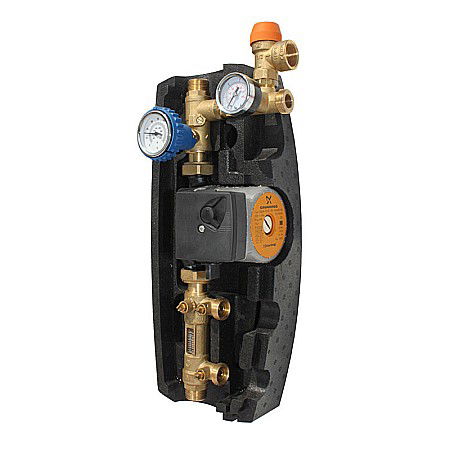

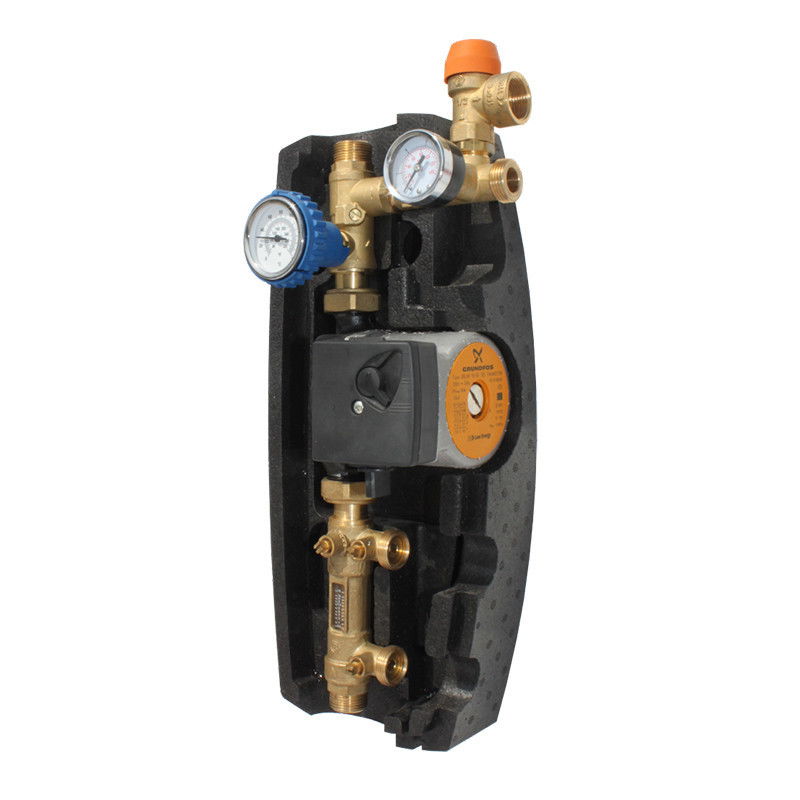

Grup de pompare Panosol P7

• Pompa solara cu eficienta ridicata WILO Para STG 15-8 Solar
• Debit maxim: 35 l/min
• Supapa de siguranta 6 bar
• Manometru 0-6 bar
• Supapa de sens
• Debitmetru
• Racord de umplere 3/4″
• Racord de golire 3/4″
• Racord vas expansiune 3/4″ exterior
• Termometru

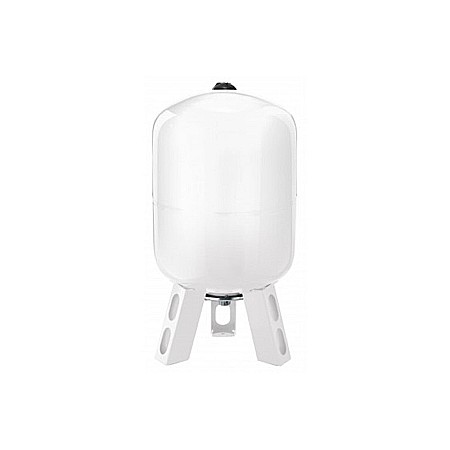

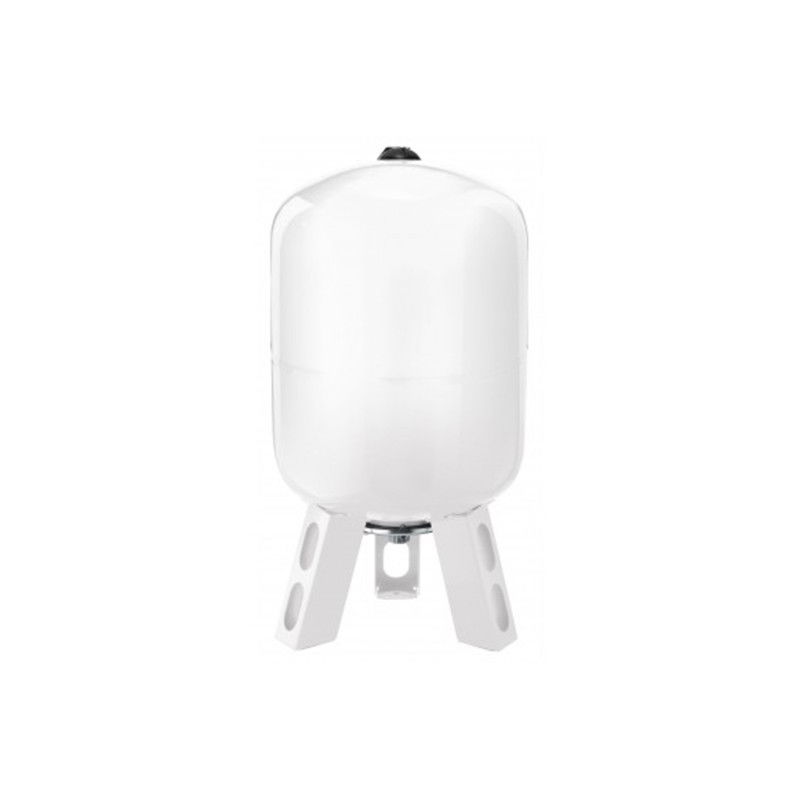

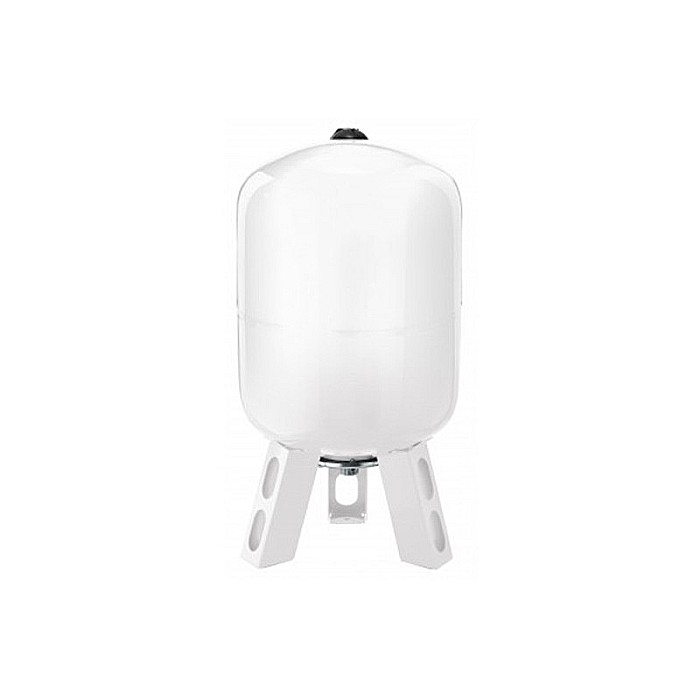

Vas de expansiune 50L echipat cu suport si racord

• Presiune max. de lucru: 10 bar
• Temperatura maxima de lucru: 110°C
• Marime racord: 3/4″

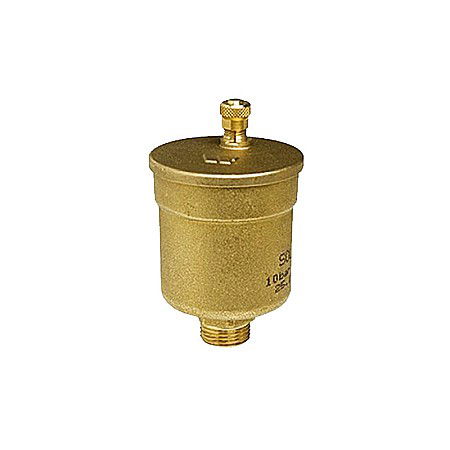

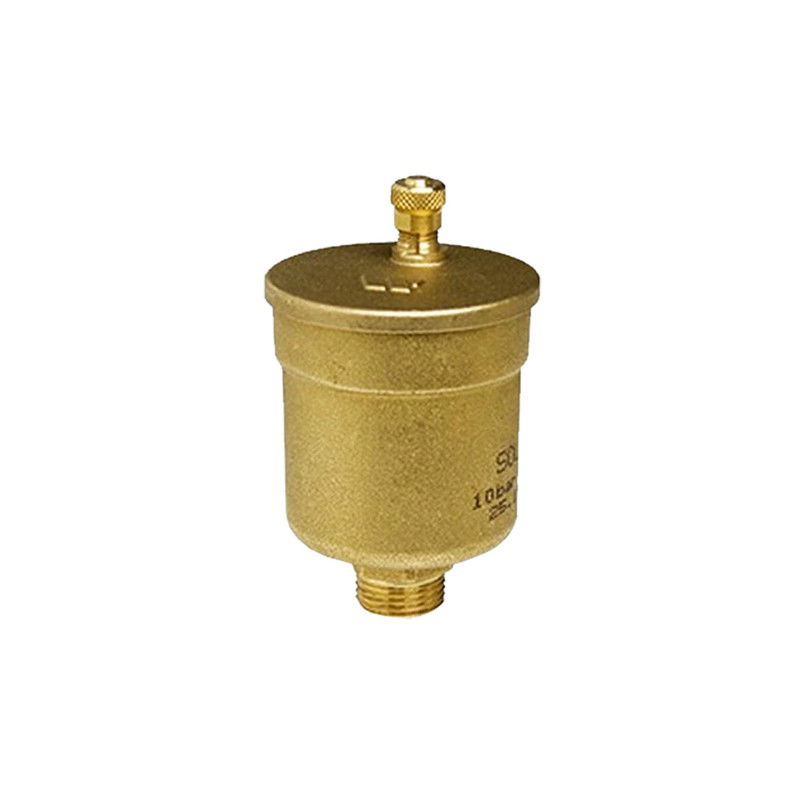

Aerisitor solar automat

• Temperatura maxima de lucru: 180°C
• Marime racord: 1/2″

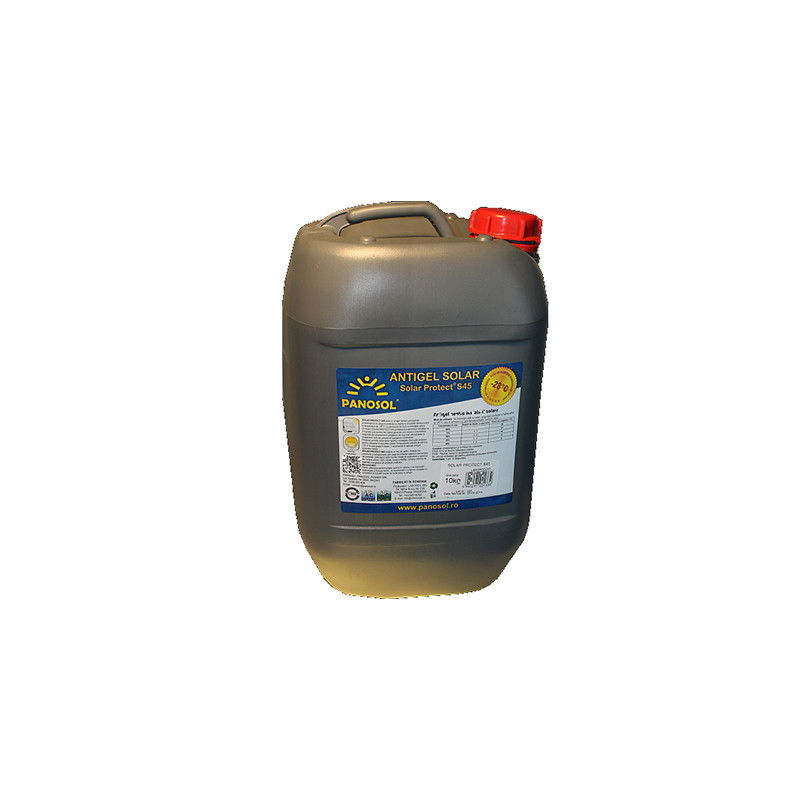

Antigel solar preparat -28°C

• Antigel solar pe baza de propilenglicol
• Limite temperaturi: -28°C/180°C
