Kit panou solar apa calda Panosol Economic 6 persoane fara boiler

Sistem solar pentru prepararea apei calde menajere pe tot parcursul anului.
Sistemul este proiectat pentru a asigura necesarul de apa calda menajera in gospodarii de pana la 6 utilizatori.

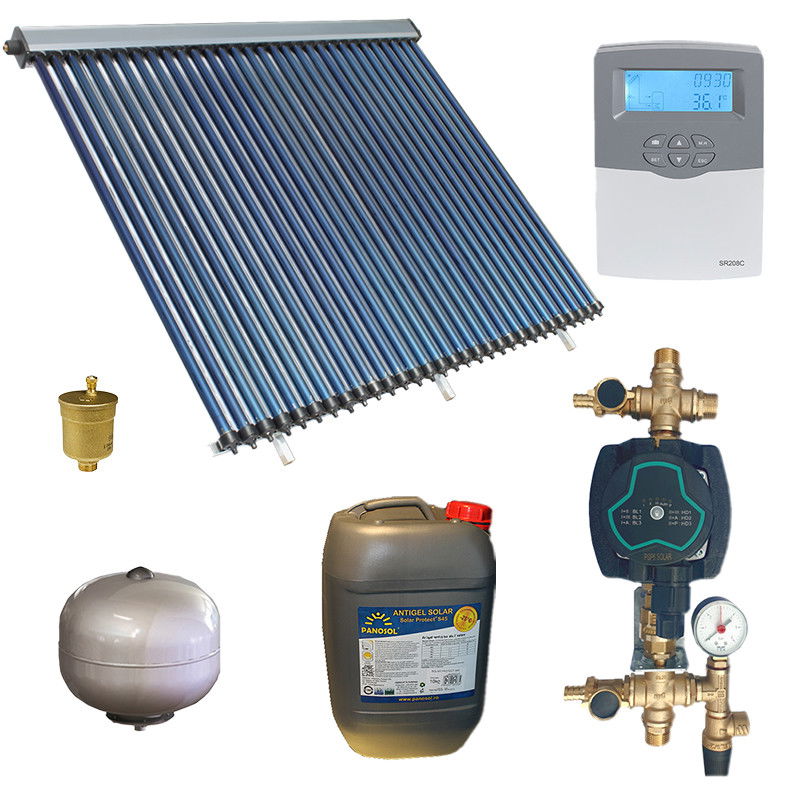

Componenta sistemului

• Colector solar: CS30
• Boiler: NU
• Controler: SR208C
• Grup pompare: S5
• Vas expansiune: 18L
• Antigel: 30kg
• Aerisitor solar: DA
• Racord vas expansiune: DN16, 40cm

In functie de nevoi se vor atasa acestor pachete teava flexibila de inox izolat, fitingurile si sistemele de fixare/inclinare ale panourilor solare.

Garantie

• 10 ani colector solar
• 2 ani pentru grup de pompare, automatizare solara, vas de expansiune, aerisitor solar

Montaj

Colectorul solar se monteaza orientat catre sud, inclinat la 45 de grade si intr-o zona fara umbrire. Racrodarea colectorului la serpentina inferioara a boilerului solar se va face folosind teava flexibila din inox cu izolatie elastomerica.

Fiecare tub functioneaza independent iar deteriorarea unui tub nu determina nefunctionarea sistemului solar ci doar reducerea capacitatii de absorbtie si incalzire.

Tuburile vidate sunt echipate cu heat-pipe si nu contin apa. Panourile solare cu tuburi vidate ofera cea mai mare performanta de captare a energiei solare. Tuburile solare sunt construite din sticla borosilicata pe interiorul careia sunt depuse chimic trei straturi de absorbtie ce amplifica efectul radiatiei solare. Vidarea tubului asigura captarea radiatiei solare si transportul acesteia catre rampa colectoare, fara pierderi termice. Forma cilindrica a tuburilor le confera capacitatea de a capta razele solare optim pe tot parcursul zilei, asigurand astfel o performanta buna chiar si in conditii de cer acoperit cu nori.

Boilerul se pozitioneaza in interior, de obicei in camera tehnica a imobilului, alaturi de controlerul solar, grupul de pompare si vasul de expansiune.

Sistemul solar se incarca cu antigel solar, se aeriseste si se presurizeaza folosind o pompa electrica de umplere.

Specificatii tehnice

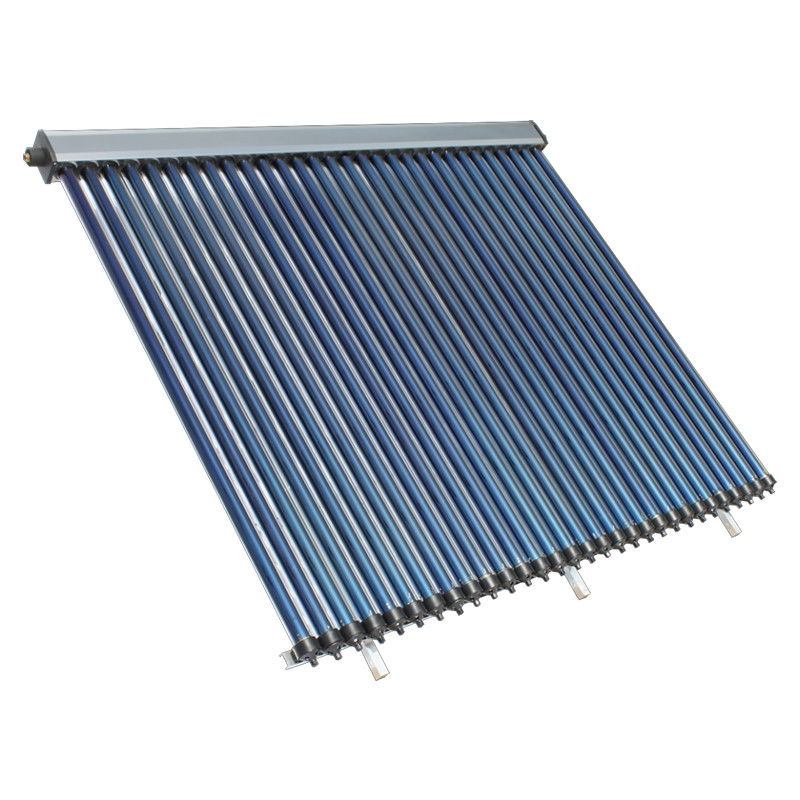

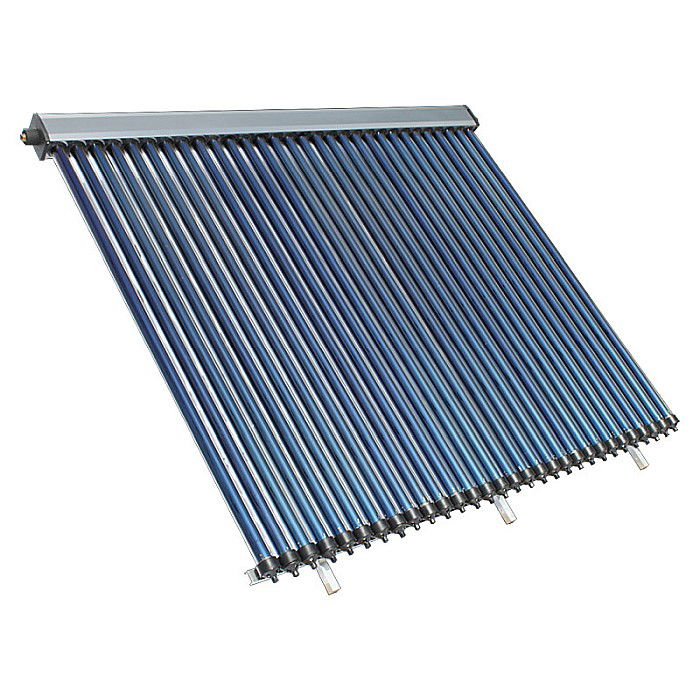

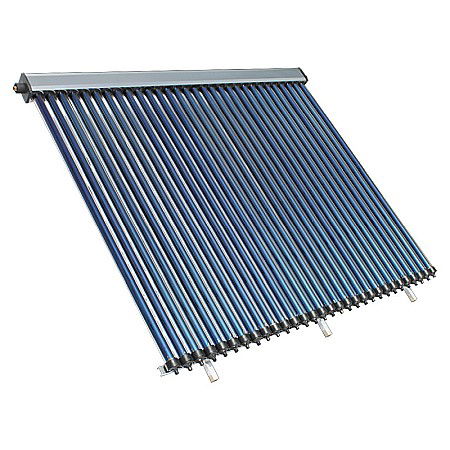

Colector solar 30 tuburi vidate CS30 si tehnologie heat pipe

• Colector solar 30 tuburi vidate CS30 si tehnologie heat pipe

• Dimensiuni: 2400 x 1990 x 125 mm
• Greutate : 92 kg
• Suprafata de absorbtie : 2.98 mp
• Suprafata totala : 4.78 mp
• Capacitate lichid : 2500 ml
• Presiune maxima : 800kpa/116Psi
• Temperatura de stagnare heat-pipe : 180°C
• Temperatura de stagnare tub vidat : 280°C
• Putere maxima : 2040 W / 6630 Btu
• Debit ideal : 2.5 l/min
• Cadere de presiune la debit ideal : 1,6 KPa (16 mbar)
• Debit maxim : 18 l/min
• Capacitate zilnica de incalzire (Δ40°C) : 210-300 l

! Sistemul de fixare al colectorului solar se comanda separat, in functie tipul si panta acoperisului.

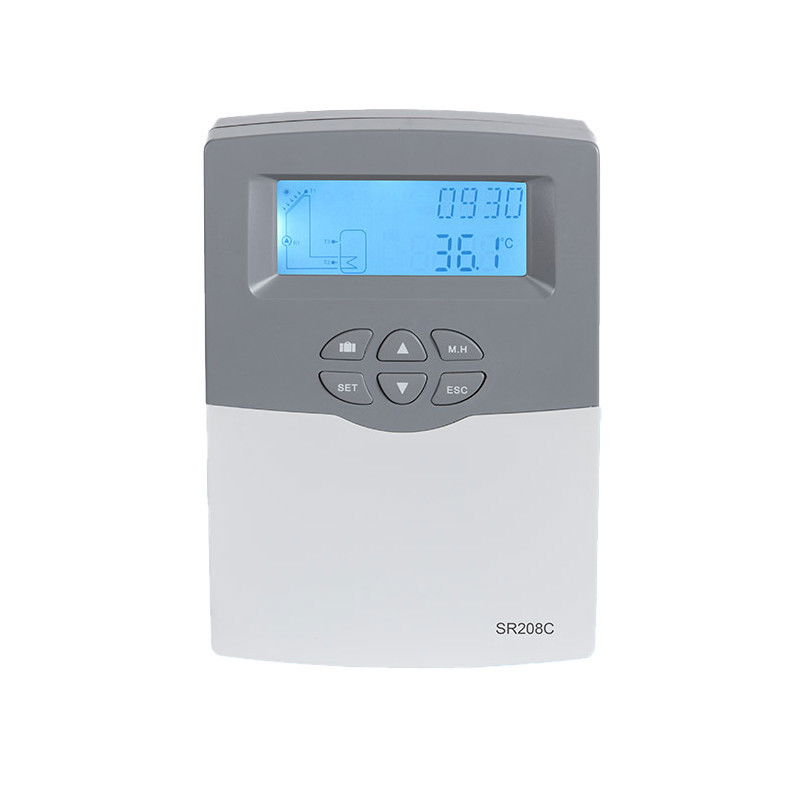

Automatizare SR208C

• Aplicatii solare posibile: 1
• Senzori disponibili in pachet: 3
• Relee disponibile: 2
• Colectori monitorizati: 1
• Bazine monitorizate: 1

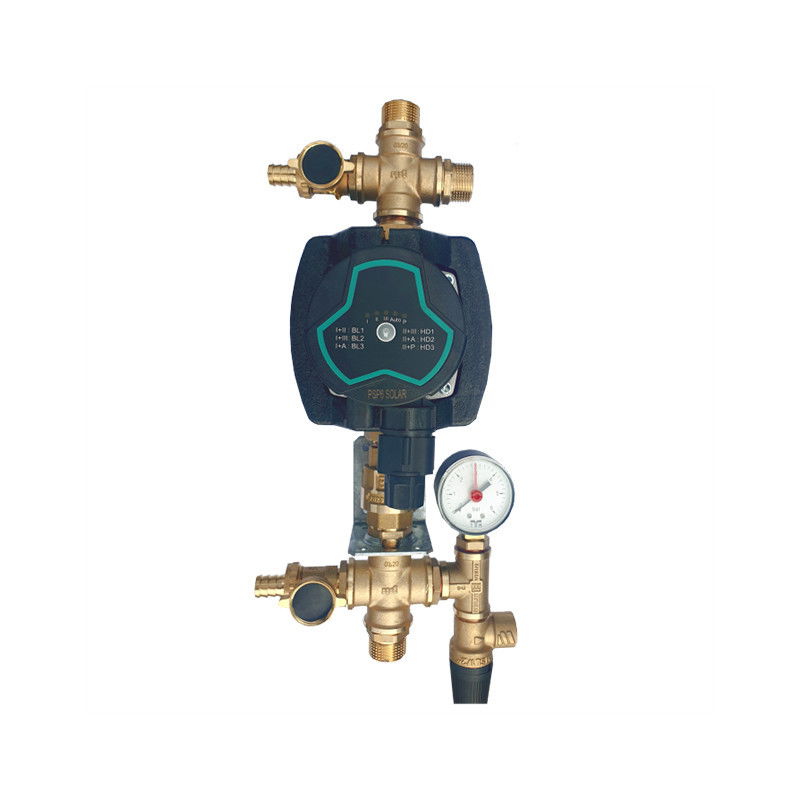

Grup de pompare Panosol S5

• Pompa Panosol PS P6 solar
• Debit pompa: 1 – 8 l/min
• Supapa de siguranta 6 bar Watts
• Manometru
• Racord de umplere
• Robinet de golire
• Supapa de sens
• Racord vas de expasniune
• Suport de fixare

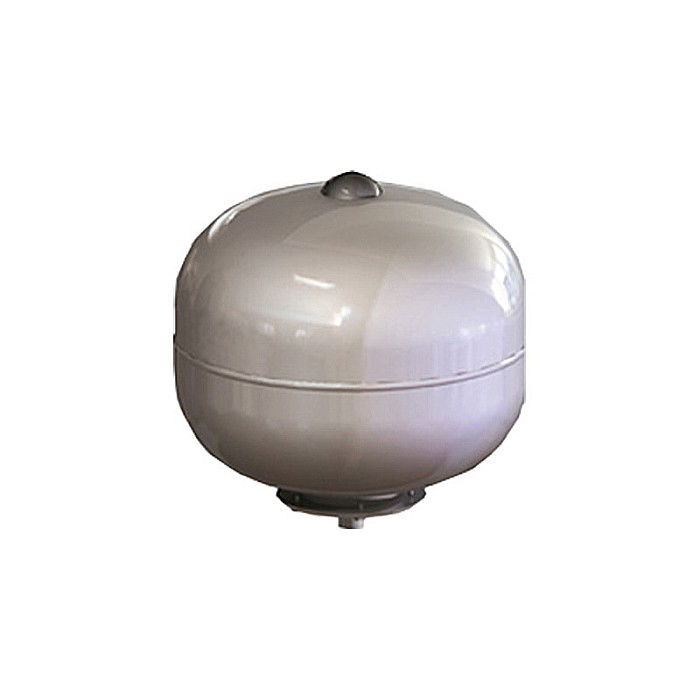

Vas de expansiune 18L echipat cu suport si racord

• Presiune max. de lucru: 10 bar
• Temperatura maxima de lucru: 110°C
• Marime racord: 3/4″

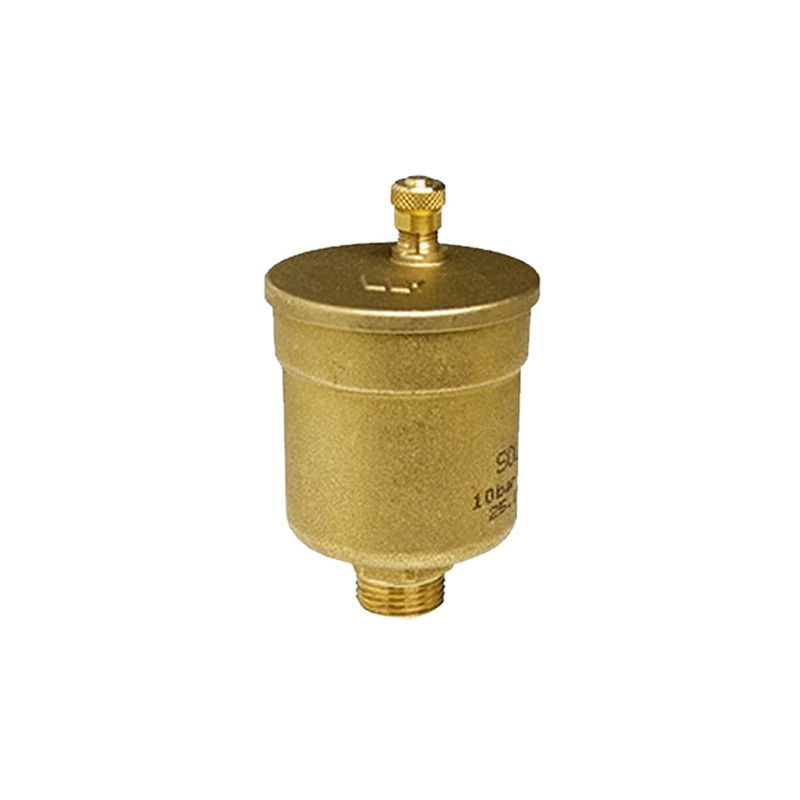

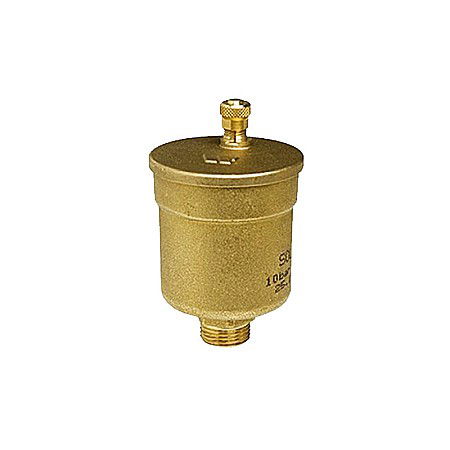

Aerisitor solar automat

• Temperatura maxima de lucru: 180°C
• Marime racord: 1/2″

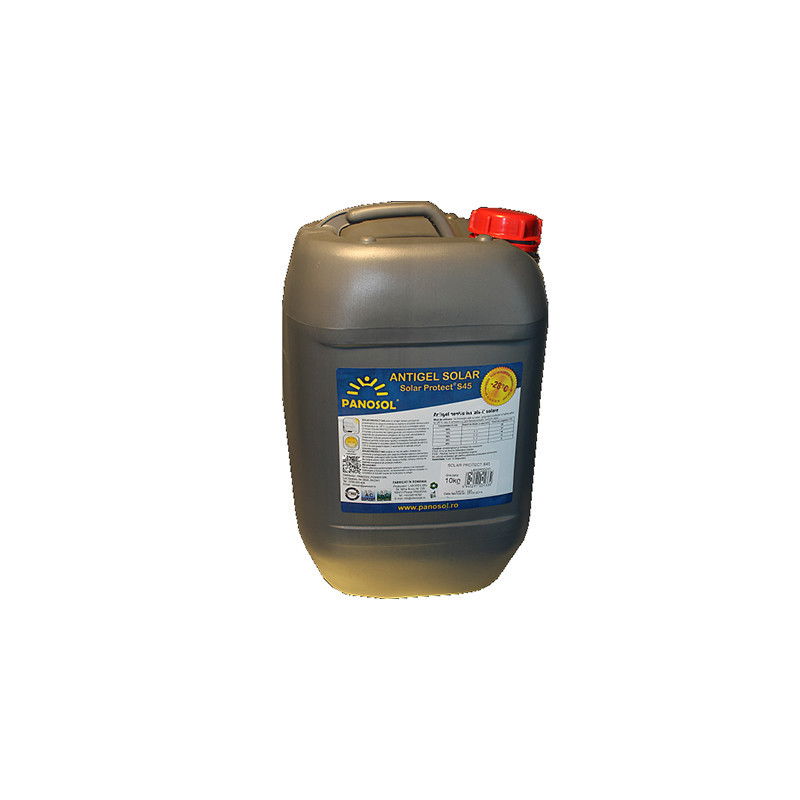

Antigel solar preparat -28°C

• Antigel solar pe baza de propilenglicol
• Limite temperaturi: -28°C/180°
