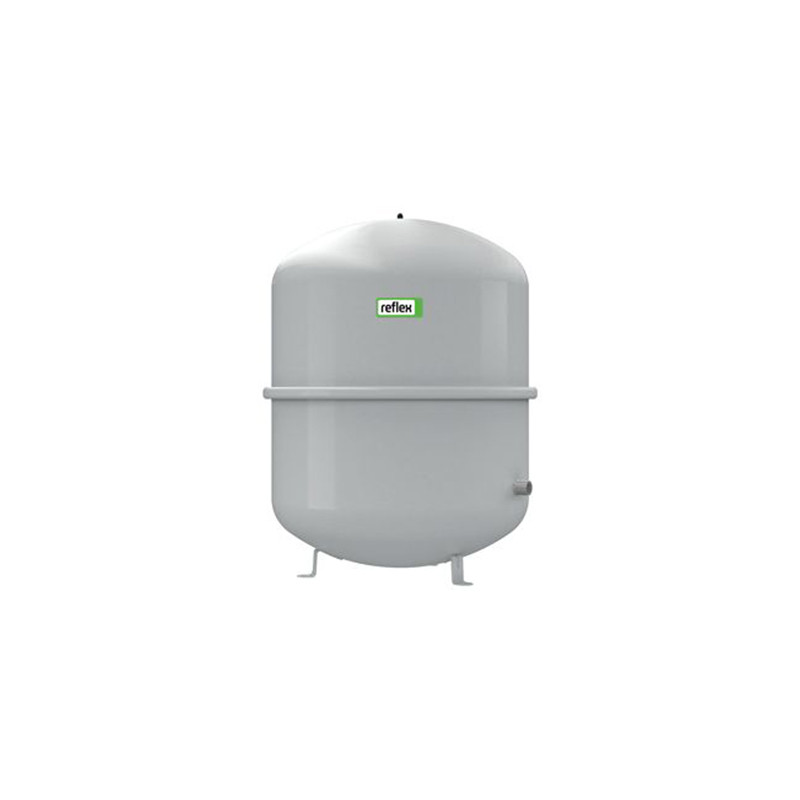

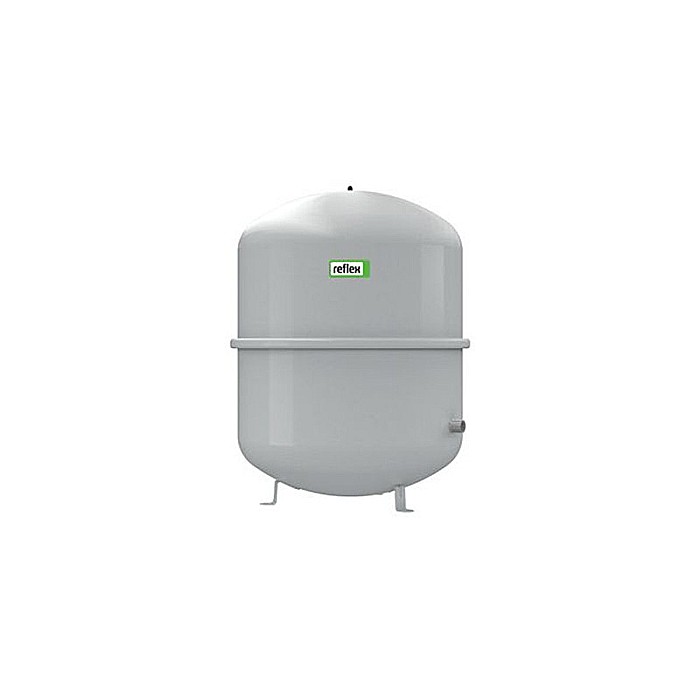

Vas expansiune incalzire REFLEX 80L N 6/1,5

Vas de expansiune cu diafragma, pentru sisteme de incalzire si apa racita, in circuit inchis, construit in conformitate cu DIN EN 13831, omologat in conformitate cu Directiva Europeana privind Echipamentele sub Presiune 2014/68/EU.

Caracteristici

• Acoperire exterioara durabila, din rasina epoxidica
• Diafragma neinlocuibila conform DIN EN 13831
• Picioare de sprijin de la N 35 la N 1000
• Concentratie permisa de antigel: 25 ÷ 50%
• Conexiune racord filetat R 1”
• Temp. maxim permisa in instalatie: 120°C
• Temp. de operare pt. diafragma: 0 ÷ 70°C
• Protectia diafragmei in sistemele de incalzire: este necesar vas intermediar Reflex V daca temperatura pe retur > 70°C
• Protectia diafragmei in sistemele de apa racita: este necesar vas intermediar Reflex V daca temperatura de tur < 0°C

ATENTIE!

Nu se folosesc vase de expansiune Reflex N, in urmatoarele tipuri de instalatii:

• instalatii de ridicare a presiunii
• instalatii de preparare ACM (incalzire apa potabila)
• instalatii sanitare si de alimentare cu apa potabila
• instalatii de stingere incendii
• instalatii geotermale

Specificatii tehnice

• Tip: N 80
• Volum nominal: 80 litri
• Volum nominal util: 72 litri
• Temp. max. permisa in instalatie: 120°C
• Temp. max. de operare pentru diafragma: 70°C
• Presiunea maxima de operare: 6 bar
• Presiune camera cu gaz din fabrica: 1,5 bar
• Conexiune lichid: R 1”

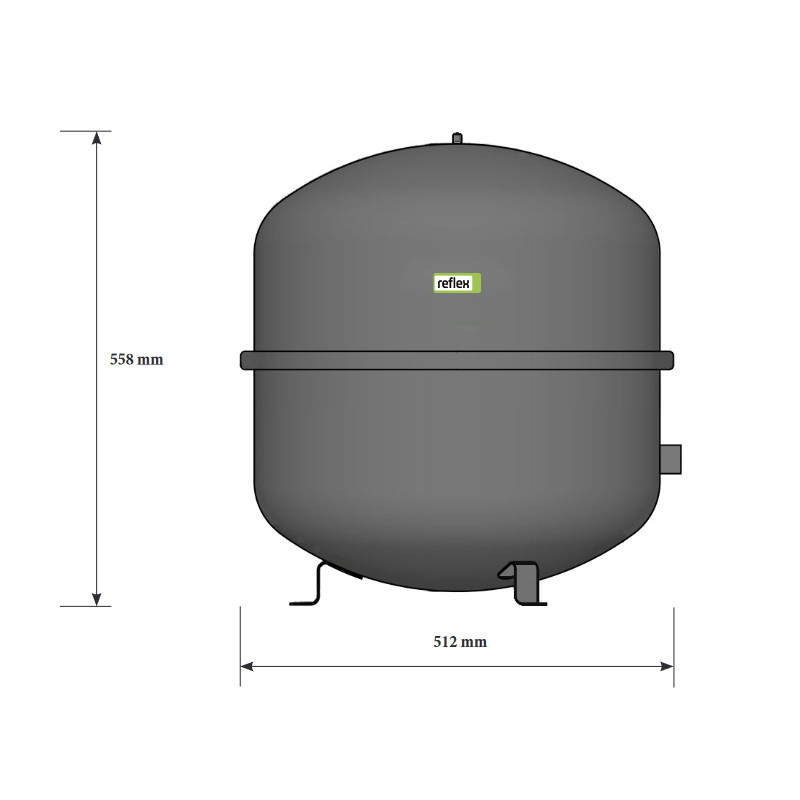

• Diametru : 512 mm
• inaltime : 558 mm
• Distanta racord apa pana la podea: 172 mm
• inaltime la inclinare: 757 mm
• Masa : 13,28 kg
