Camin apometru D550 H800 Valrom WAC005500810100

Caminele pentru apometru se utilizeaza in retelele de alimentare cu apa potabila pentru contorizarea consumului de apa al locuintelor individuale. Sunt proiectate pentru instalarea ingropata, numai in zone pietonale. Caminul NU este proiectat pentru amplasare in zone cu acces auto. Este interzis accesul deasupra capacului.

Etapele montarii:

Inainte de montare verificati daca:

• Caminul este integru fara efecte vizibile cu ochiul liber, fisuri, deformari, lovituri care ar putea avea efecte asupra functionalitatii.
• Componentele instalatiei, la versiunea cu instalatie cu/fara contor sunt pe pozitie si nu au fost deterioratre, deplasate sau slabite imbinarile la manipulare si transport.

• 1a. Executarea orificiilor de trecere prin camin cu ajutorul unei carote cu dimensiune corespunzatoare. Trecerile se executa in zonele plate de la baza caminului, diametral opuse.
• 1b. Pe acestea se monteaza garniturile de etansare corespunzatoare in functie de dimensiunea bransamentului.
• Se sapa groapa de instalare cu dimensiuni corespunzatoare in asa fel incat sa existe un spatiu de cca. 30-40 cm in jurul caminului. Cota de adancime va cuprinde inaltimea caminului fara capac la care se va adauga 15 cm, in cazul asezarii caminului pe pat de nisip, sau 10cm, in cazul asezarii caminului pe radier de beton. Solutia depinde de stabilitatea solului. Fundul gropii trebuie sa fie plat. Nota: Capacul la finalizarea montajului trebuie sa fie deasupra nivelului solului.
• Se asterne pe fundul gropii un pat de nisip de cca 15cm sau se toarna radierul de 10 cm in functie de solutia adoptata.
• Se aseaza caminul pe fundul gropii. Asigurati-va ca este intr-o pozitie stabila.
• Conectarea la versiunea neasamblata: teava de bransare se trece prin garniturile de etansare corespunzatoare de la exterior spre interior. Se monteaza robinetele de izolare si contorul conform solutiei adoptate in proiect.
• La versiunea asamblata: se conecteaza instalatia cu contor din interior la teava deja existenta cu fitinguri adecvate (se comanda separat).
• Se executa izolarea caminului pentru protectia instalatiei si contorului la inghet, conform proiect.
• Se umple spatiul dintre camin si peretii gropii cu straturi de 25-30cm material de umplutura – pamant compactabil fara pietre, moloz sau alte particule proeminente care pot zgaria peretii caminului sau nisip de granulatie 4/16. Fiecare strat se compacteaza cu atentie pana cand se ajunge la gradul de compactare Proctor adecvat terenului, minim 90%, astfel incat sa se umple tot spatiul din jurul caminului.

In cazul in care panza freatica depaseste limita inferioara a caminului se toarna radier de beton de cca 10 cm grosime si se betoneaza total sau partial caminul in functie de nivelul apei freatice. In cazul betonarii sprijiniti peretii caminului utilizand rame de lemn. Betonarea se face in straturi succesive de circa 20-25 cm.

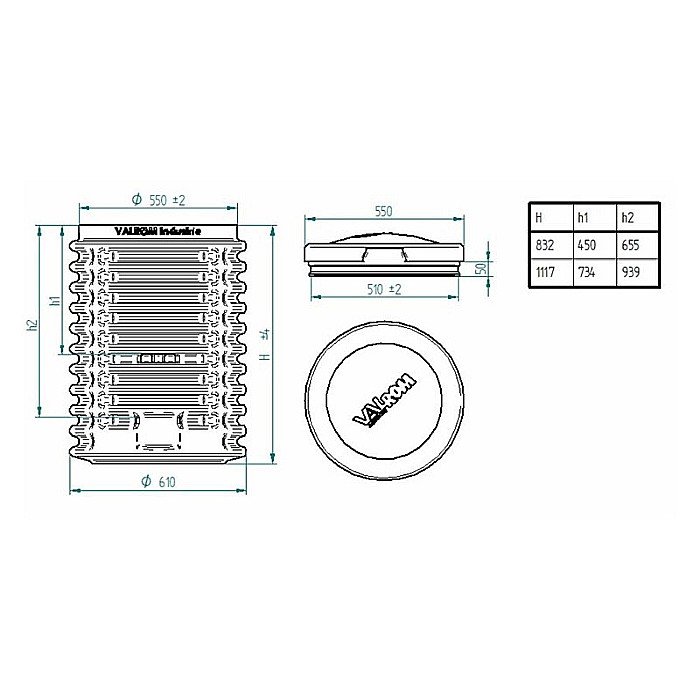

Specificatii tehice:

• H: 832 mm
• h1: 450 mm
• h2: 655 mm
• Greutate: 11 kg
