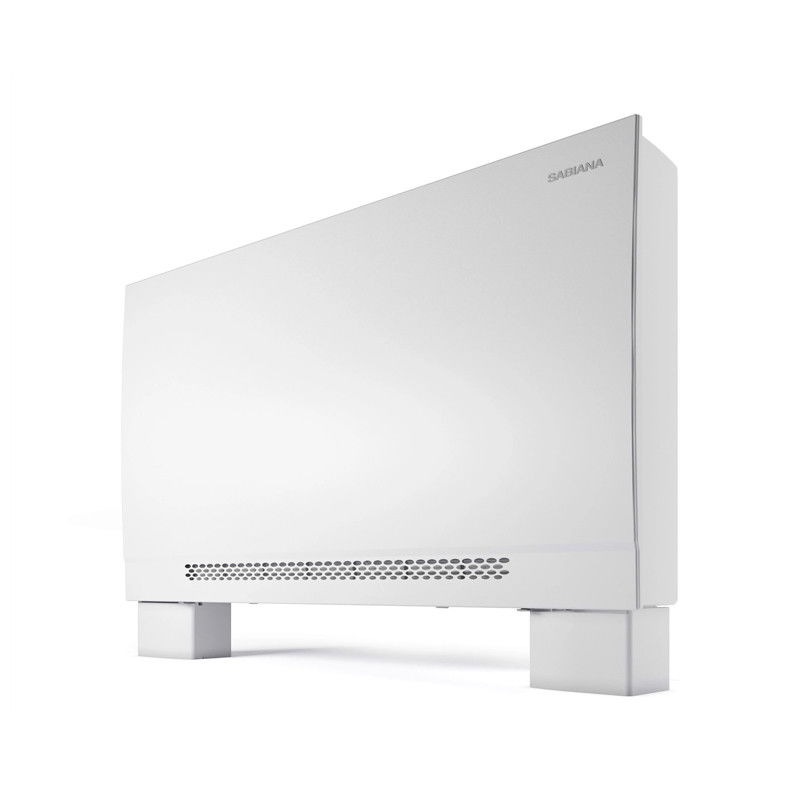

Ventiloconvector Sabiana Carisma Whisper carcasat CFF-ECM-MV 50 cu interfata CB-Touch + UP-Touch

Ventiloconvector Sabiana Carisma Whisper pentru confortul termic din locuinte si nu numai - birouri, magazine, restaurante, hoteluri, acolo unde este necesar un design modern, efcienta energetica si spatiu limitat.

Ventiloconvector Sabiana Carisma Whisper pentru confortul termic din locuinte si nu numai - birouri, magazine, restaurante, hoteluri, acolo unde este necesar un design modern, efcienta energetica si spatiu limitat.

Interfata este compusa din:

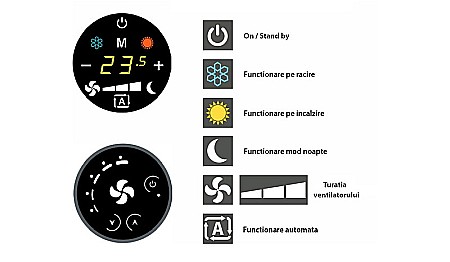

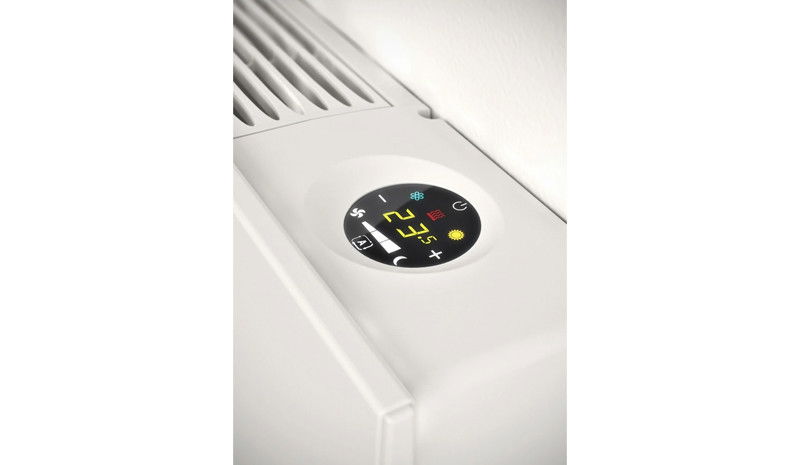

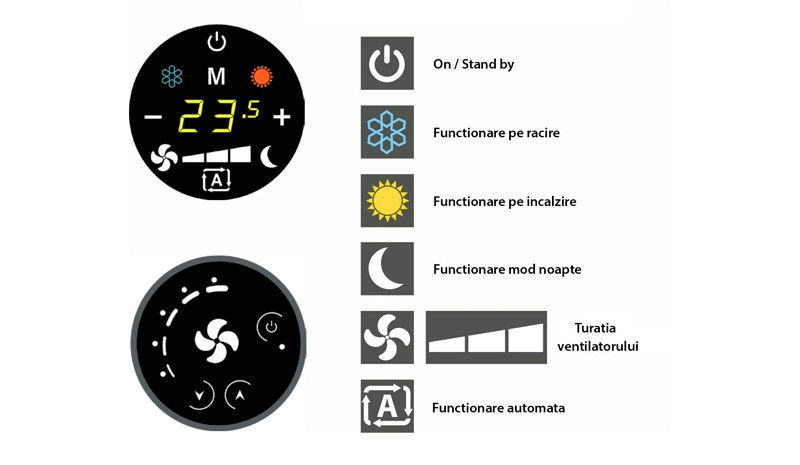

• CB-Touch: Control tactil cu schimbare automata a vitezei cu termostat electronic si comutatorul de vara / iarna
• UP-Touch: unitate de alimentare pentru control CB-Touch integrat

Avantaje Ventiloconvector Sabiana Carisma Whisper:

• ATRAGATOR - design contemporan
• COMPACT - adancime totala redusa
• SMART - consum redus de energie
• SILENTIOS - nivel de zgomot redus

Caracteristici Ventiloconvector Sabiana Carisma Whisper:

Motorul

• Motor electronic sincron inovator fara perii BLAC si fara senzori cu magneti permanenti. Controlat de catre un invertor proiectat si dezvoltat in Italia, instalat direct pe motor.

Eficienta ridicata chiar si la turatie mica:

• Reducere semnicativa a consumului de energie electrica. In conditii de utilizare, valorile consumului de energie electrica nu depaseste 5 wati.

Comfort si eficienta energetica

• Debitul de aer poate fi variat continuu cu un semnal de 1-10 V. Asta permite:
  • Imbunatirea confortului acustic
  • Raspuns mai precis la variatia sarcinilor termice
  • Stabilitate mai mare a temperaturii dorite

Fara zgomot puternic

• Nivelurile sonore sunt deosebit de scazute. In conditii de functionare, fara fenomene de rezonanta si cu decibeli cat mai redusi.

Ventilo-convectorul Sabiana Carisma Whisper este disponibil in 5 dimensiuni, de la 75 pana la 7645 m², si doua versiuni, de perete si incastrat, cu baterie de schimb de caldura pe 2 randuri.

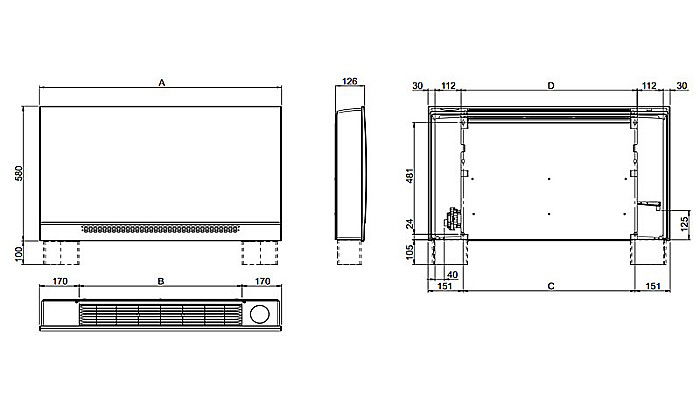

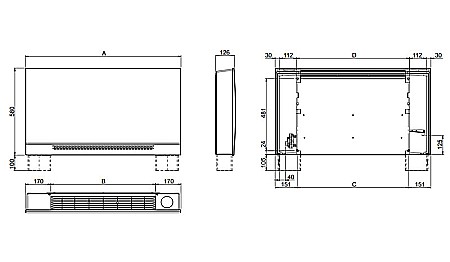

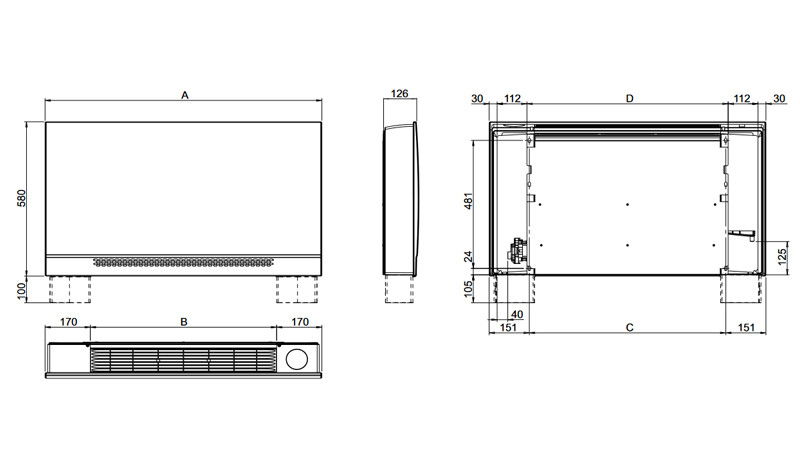

Caracteristici constructive Ventiloconvector Sabiana Carisma Whisper:

Capac detasabil frontal

Este compus din:

• o sectiune frontala din tabla de otel plastiata
• laterale si spate din material de plastic de inalta rezistenta, inclusiv la foc de tipul UL 94 HB

Structura interna

Tabla zincata de 1mm formata dintr-un perete posterior si 2 laterale, izolate cu material special cu o grosime de 3mm din polietilena cu celule inchise clasa M1.

Filtru

Construit din polipropilena tip fagure. Cadrul este realizat din material sintetic, unde au fost inserate ghidaje fixate pe structura interna pentru extragere usoara, si curatare.

Grupul de ventilatie

Contine un ventilator tangential din material plastic cu aripioare decalate pentru a reduce vibratiile. Rotor echilibrat static si dinamic cu cheie directa pe arborele cotit.

Motorul electric

Motor electronic sincron, fara peretii cu magneti permanenti, trifazat, controlat dupa o unda sinusoidala tip BLAC. Placa electronica cu invertor pentru controlul motorului este alimentat la 230V monofazat si un sistem de comutare de asigura generarea unui curent tip trifazat modulant. Este necesar un curent electric de 230-240V si o frecventa de 50-60Hz.

Bateria de schimb termic

Este construit cu tevi de cupru si aripioare din aluminiu xate pe tevi cu o procedura cu mandrina mecanica. Bobina este echipata cu doua racorduri tip mama de Ø 1/2 ”. Distribuitoarele sunt echipate cu guri de aerisire si scurgeri de apa Ø 1/8 ".

Tava de colectare a condensului

In material plastic (ABS UL94 HB) si xat pe structura interna. Furtunul de evacuare a condensului are diametrul de Ø 15.

Comanda electronica

Toate unitatile Carisma Whisper pot fi livrate cu o gama larga de comenzi electronice:

• incorporate in unitate
• sau pe perete, care permit gestionarea unei singure unitati sau, in cazul a perete, chiar si a mai multor aparate (cu utilizarea unitatilor de putere).

Temperatura camerei poate fi controlata prin termostate electronice si diferite solutii in functie de nevoile mediului. De asemenea, este posibil sa gestionati ventiloconvectoarele prin Bluetooth sau WiFi. Toate unitatile sunt compatibile cu sisteme ModBus si cu sistemul KNX. Iar cu aplicatia Sabiana Cloud App, va puteti controla sistemul direct dintr-un dispozitiv cu Android sau iOS.

Interfete de control disponibile optional pentru Ventiloconvector Sabiana Carisma Whisper

Pentru a controla individual fiecare ventiloconvector aflat intr-o camera.

• CB-E: Comanda manuala a cutiei de viteze (utilizabila numai cu UP-ECO)
• CB-Touch: Control tactil cu schimbare automata a vitezei cu termostat electronic si comutatorul de vara / iarna
• UP-ECO: Unitate de putere pentru controlul la bord CB-E
• UP-Touch: unitate de alimentare pentru control CB-Touch integrat
• T2: Sonda de tip NTC (pentru a utilizata ca schimbare cu unitatea de alimentare UP-Touch)
• T1-T3: Set de sonda T1-T3 aer/ apa

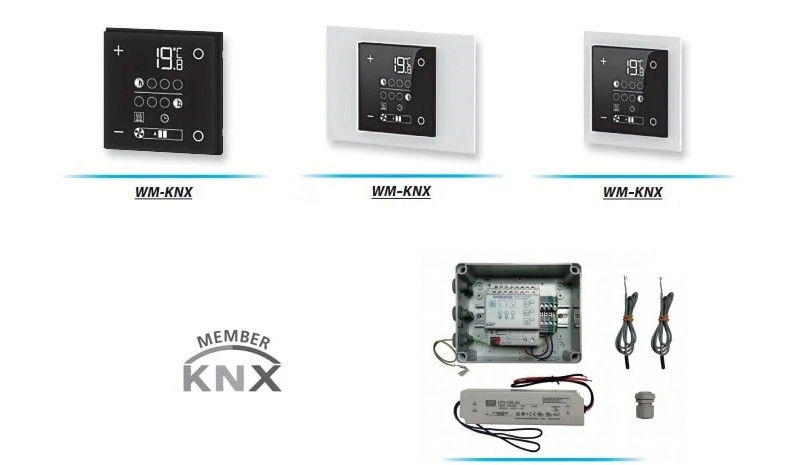

Controler de perete disponibile optional pentru Ventiloconvector Sabiana Carisma Whisper:

Pentru a controla mai multe ventiloconvectoare aflate in aceeasi camera.

• WM-AU: Control automat al vitezei cu termostat comutator electronic si vara/iarna (ultilizabil numai cu UP-TOUCH)
• T-MB: control de perete T-MB cu asaj (numai utilizabil cu UP-TOUCH)
• UP-Touch: unitate de alimentare UP-Touch pentru telecomanda la WM-AU si T-MB
• T2: Sonda NTC (va fi utilizata ca schimbare pentru unitate de alimentare UP-TOUCH

Accesorii Ventiloconvector Sabiana Carisma Whisper:

• PAP-F: Picioare de sprijin pentru podea
• V2-F: kit de supape cu 2 cai (toate dimensiunile)
• V3-F: kit de supape cu 3 cai (toate dimensiunile)
• CBF-A / B / C: Set cadru estetic Breeze (dimensiuni 2/3/4)
• IBF 2/3/4: Kit cutie încorporata Breeze (dimensiuni 2/3/4)

Specificatii tehnice:

• Recomandat pentru suprafete aproximative intre 24 si 36 mp
• Intrare temperatura aer la racire: +27° C
• Temperatura apei din instalatie la racire: +7° C(intrare) - +19° C(iesire)
• Intrare temperatura aer la incalzire: +20° C
• Temperatura apei din instalatie la incalzire: +45° C
• Debit aer: 255/430/645 m³/h (min/med/max)
• Putere totala racire: 1.44/2.92/3.81 kW (min/med/max)
• Emisie racire: 1.04/2.10/2.83 kW (min/med/max)
• Emisie incalzire: 2.19/3.00/4.20 (min/med/max)
• Dp racire: 4.6/11.2/16.9 kPa (min/med/max)
• Dp incalzire: 6.4/9.7/16.2 kPa (min/med/max)
• Putere maxima motor: 5.3/11.4/29.5 W (min/med/max)
• Nivel sonor: 34/46/55 dB(A) (min/med/max)
• Presiune sonora: 24/37/46 dB(A) (min/med/max)
