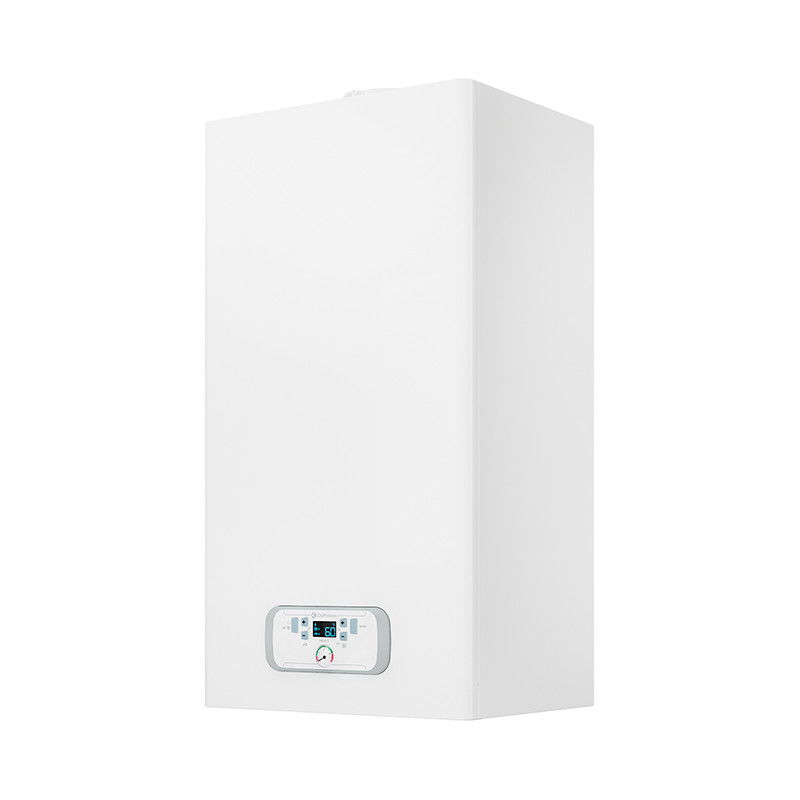

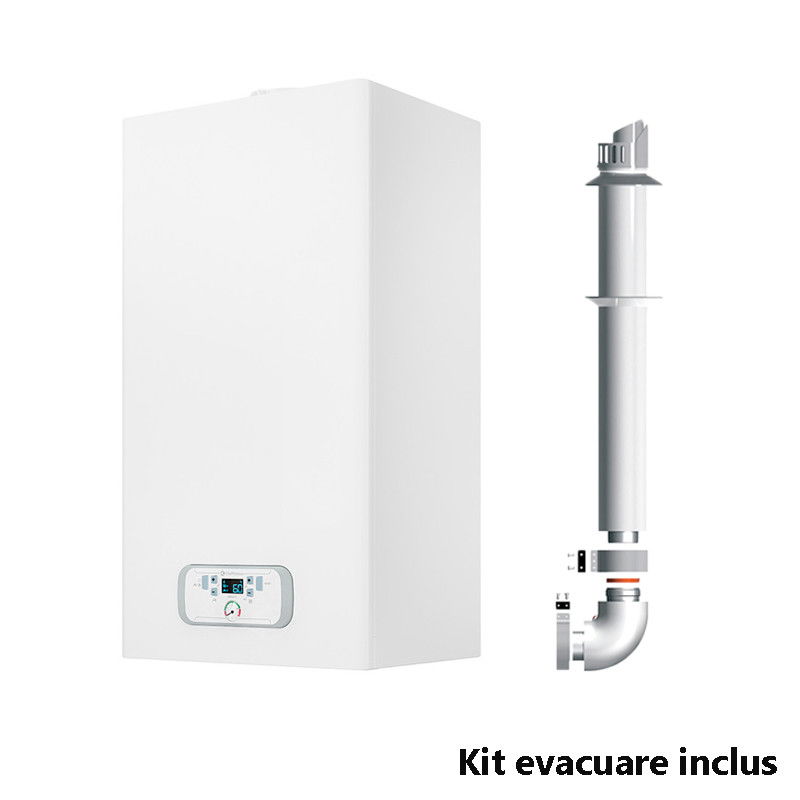

Centrala termica pe gaz Chaffoteaux Inoa S 24 kW in condensatie schimbator otel inox kit evacuare inclus 3310664

Avantaje ale centralei CHAFFOTEAUX INOA S 24

Performante deosebite

• Schimbator de caldura nou din din otel-inox.
• 4 stele eficienta ardere, in conformitate cu standardul EN 92/42.
• Eficienta la putere nominala pana la 108%.
• Debit de pana la 16 l/min la ΔT = 25 ⁰C.

Confort si economie

• Raport de modulare 1:5.
• Functie SRA ce permite reglarea automata a sistemului pentru a atinge temperatura optima in functie de temperatura exterioara si necesarul de incalzire.

Instalare si utilizare

• Instalare si intretinere usoara, datorita accesului frontal la toate componentele.
• Manometru frontal pentru o vizibilitate sporita a presiunii.
• Afisaj LCD si butoane din silicon.

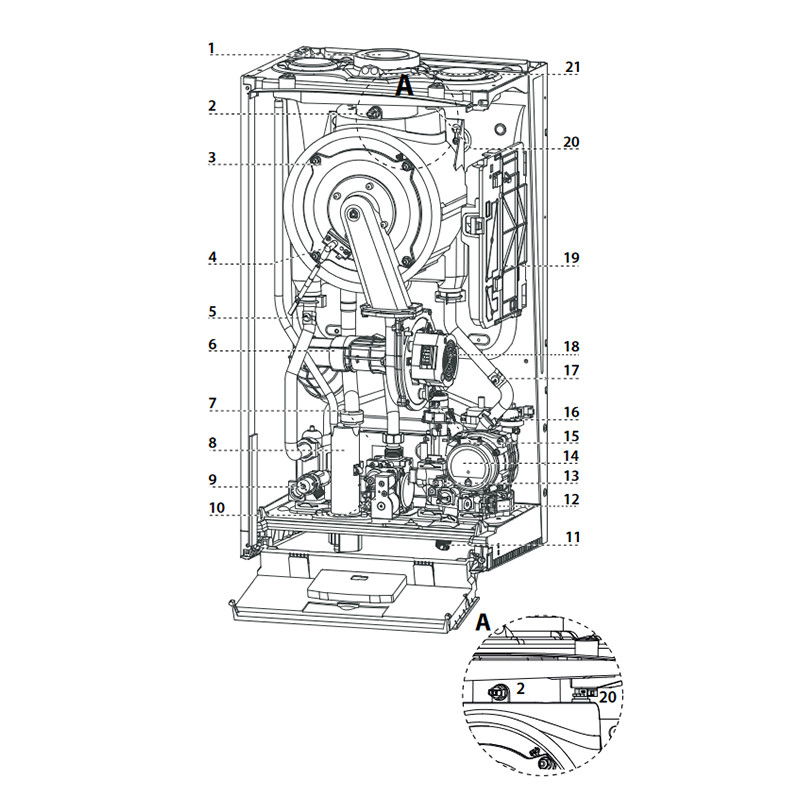

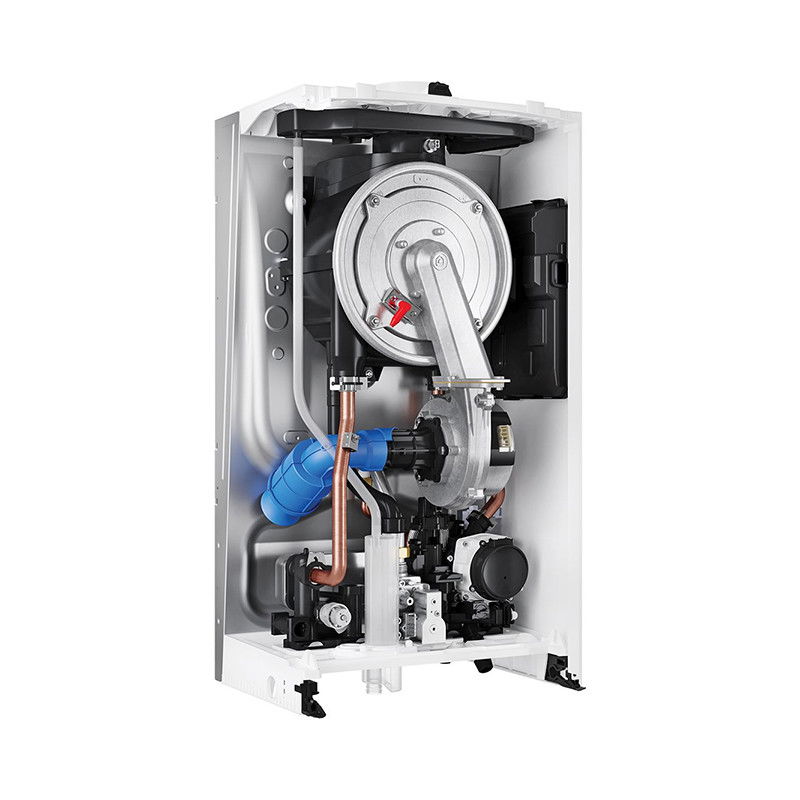

Componente centrala

1. Racord metalic evacuare gaze arse
2. Sondă de fum
3. Schimbător de căldură
4. Electrod de aprindere/detectarea flăcării
5. Sonda tur încalzire
6. Amortizor de zgomot
7. Schimbator de caldura secundar in placi
8. Sifon
9. Supapa de siguranta 3 bar
10. Valva gaz
11. Robinet de umplere
12. Filtru circuit încălzire
13. Fluxostat c. Sanitar
14. Pompa de recirculare cu ventil aerisire
15. Vana cu 3 cai motorizata
16. Presostat de sarcină minimă
17. Sonda retur încalzire
18. Ventilator
19. Cutia plăcii principale
20. Siguranţa termică a schimbătorului principal
21. Prize pentru analiza gaze arse (fum)

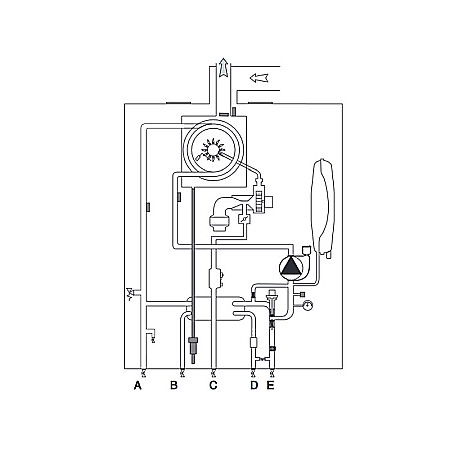

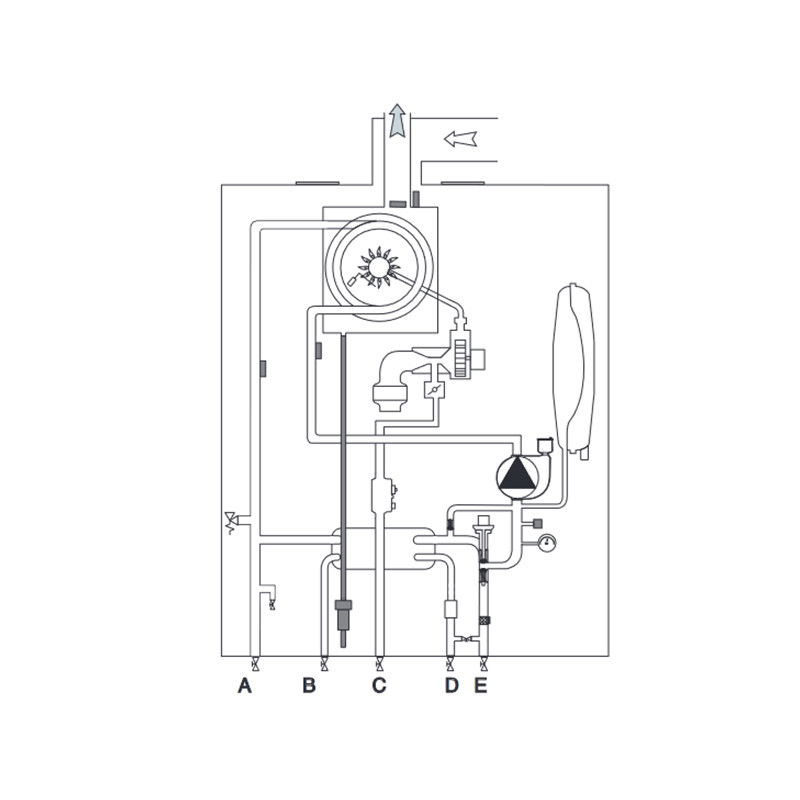

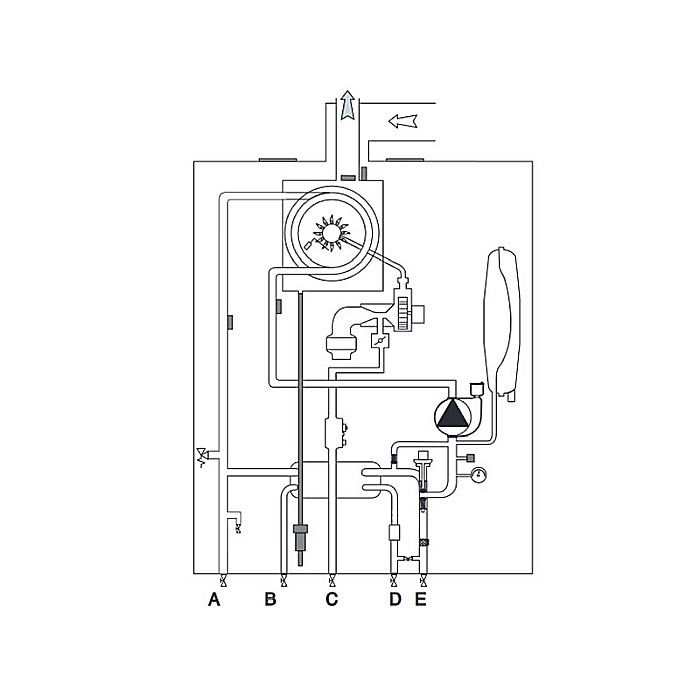

Schema hidraulica

• A: Tur instalatie
• B: Iesire apa calda
• C: Intrare gaz
• D: Intrare apa rece
• E: Retur instalatie

Specificatii tehnice

• Putere termica utila max/min incalzire (80/60°C): 19.6 / 4.6 kW
• Putere termica utila max/min incalzire (50/30°C): 21.0 / 4.9 kW
• Putere termica utila max/min a.c.m.: 23.0 / 4.6 kW
• Eficienta combustiei (la evacuare) (Hi/Hs): 97.9 %
• Eficienta la puterea nominala 60/80°C: 97.5 / 88.0 %
• Eficienta la puterea nominala 30/50°: 103.9 / 93.5 %
• Eficienta la 30% din puterea nominala (30°C): 108.3 / 97.5 %
• Stele de eficienta a combustiei (92/42/EEC): 4 stele
• Clasa de eficienta Sedbuk: clasa A
• Temperatura max/min pe circuitul de incalzire: 82 / 35 °C
• Temperatura max/min pe circuitul de incalzire: 45 / 25
• Temperatura max/min a.c.m.: 60 / 36 °C
• Debit specific a.c.m. (10 min. ΔT=30°C): 10.5 l/min
• Clasa performanta si confort: A
• Debit a.c.m. (ΔT=25°C): 13.1 l/min
• Debit a.c.m. (ΔT=35°C): 9.4 l/min
• Debit minim pe evacuare: 100 Pa
• Temperatura maxima a gazelor de ardere la 80/60°C: 65°C
• Clasa NOx: 5
• Tip schimbator a.c.m.: In placi
• Tensiune alimentare: 230 V AC
• Clasa de protectie electrica: IP X5D

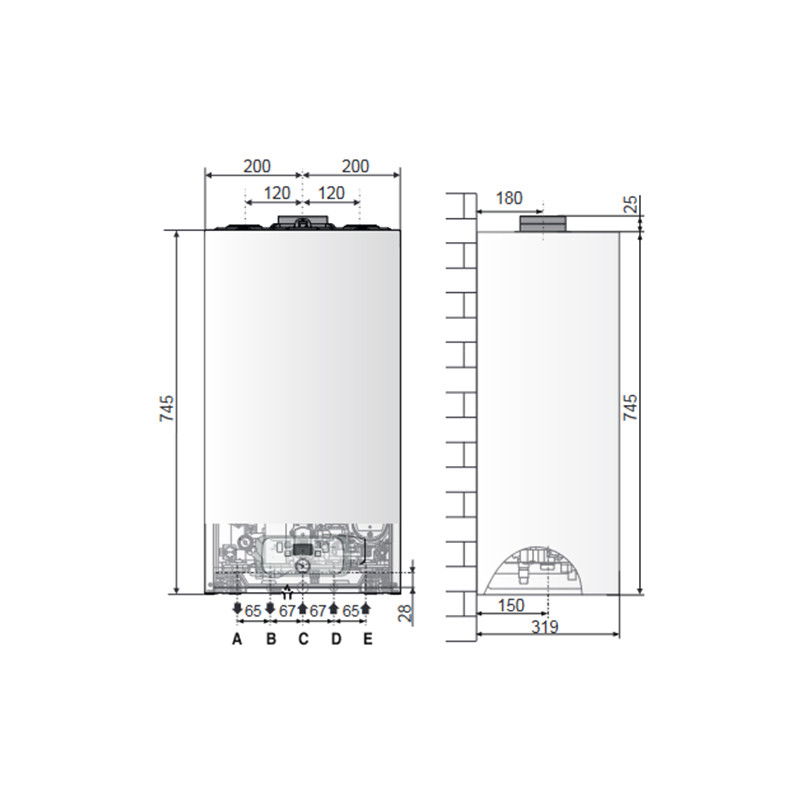

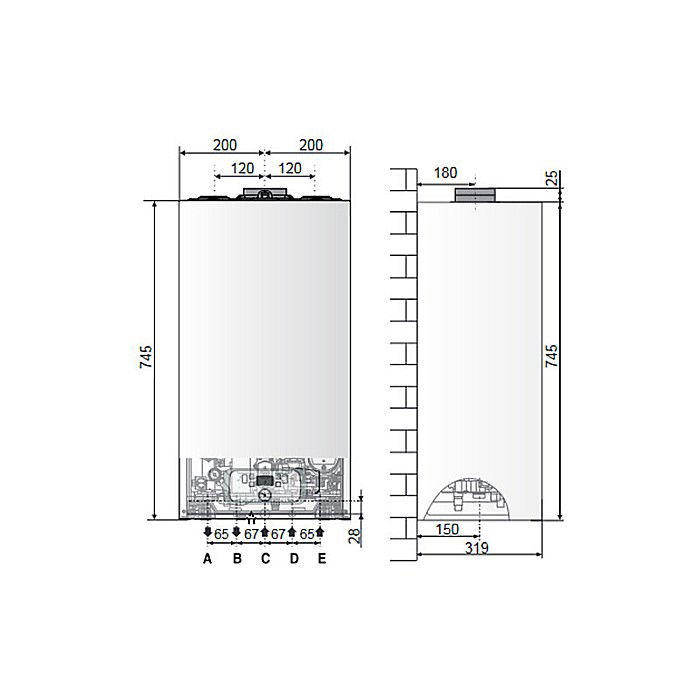

• Dimensiuni (Inaltime x Latime x Adancime): 745 x 400 x 319 mm
• Nivel de zgomot: 21 dB
• Raport de modulare: 1-5
