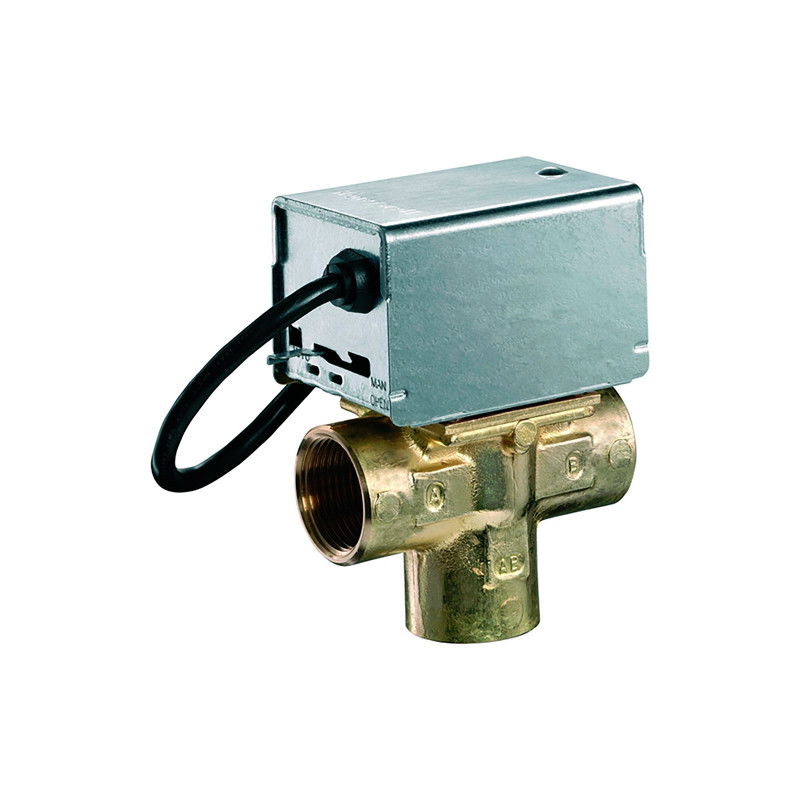

Ventil zona motorizat cu 3 cai cu resort arc Honeywell V4044F1034/U

Vanele Honeywell Home V4044C si F cu 3 cai sunt utilizate in aplicatii de incalzire si racire rezidentiale si comerciale mici pentru a regla debitul de agent termic apa calda sau apa racita. Sunt concepute pentru controlul zonal al spatiilor de incalzire cu radiatoare, ventiloconvectoare etc, de asemenea ca vana deviatoare pentru circuitul de incalzire si cel de boiler. Pot fi comandate de un controler cu contact simplu SPST, de exemplu termostat de camera, termostat de boiler sau fluxostat. Servomotorul este detasabil, fara a fi necesara golirea instalatiei.

Detalii tehnice generale ventil motorizat cu 3 cai Honeywell V4044C1034/U

• Material corp ventil: alama forjata, tija de actionare din alama
• Parti interne: obturator din NBR, etanseizari din EPDM
• Racorduri: filet interior BSPP
• Tensiune alimentare: 230Vca, 6VA, livrat cu cablu de conectare de 1m
• Protectie: tip IP20
• Semnal control: on/off, 2 fire (pentru contact intrerupator SPST)
• Mediu de lucru: apa, amestec de apa cu glicol maximum 50%, duritate pH 8...9,5, conform VDI2035
• Temperatura mediu lucru: +5…+88°C
• Mediu ambiant: 0…+60°C, umiditate 5...95% Ur
• Presiune de lucru: PN 8,6 bar

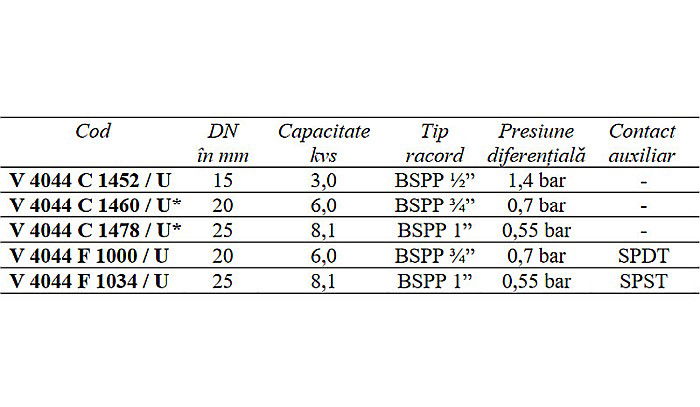

• Presiune de inchidere: conform tabel
• Timp rulare: actionat electric 30 de secunde actionat de resortul arc 12 secunde
• Operare manuala: maneta pentru deschiderea manuala
• Pozitie fara tensiune: ventilul este inchis pe portul A-AB
• Producator: Resideo – Honeywell Home, fabricat in Ungaria

Atentie!

Daca presiunea diferentiala dintre portul A si B este mai mare decat cea specificata in tabel, instalatia va fi prevazuta cu regulator de presiune diferentiala (ex. bypass automat DU145) sau pompe cu turatie variabila. Ventilele pot fi folosite doar pentru circuite inchise.

Specificatii tehnice

• Cod: V4044F1034/U
• DN: 25 mm
• Capacitate: 8,1 kvs
• Tip racord: BSPP 1"
• Presiune diferentiala: 0,55 bar
• Contact auxiliar: SPST
