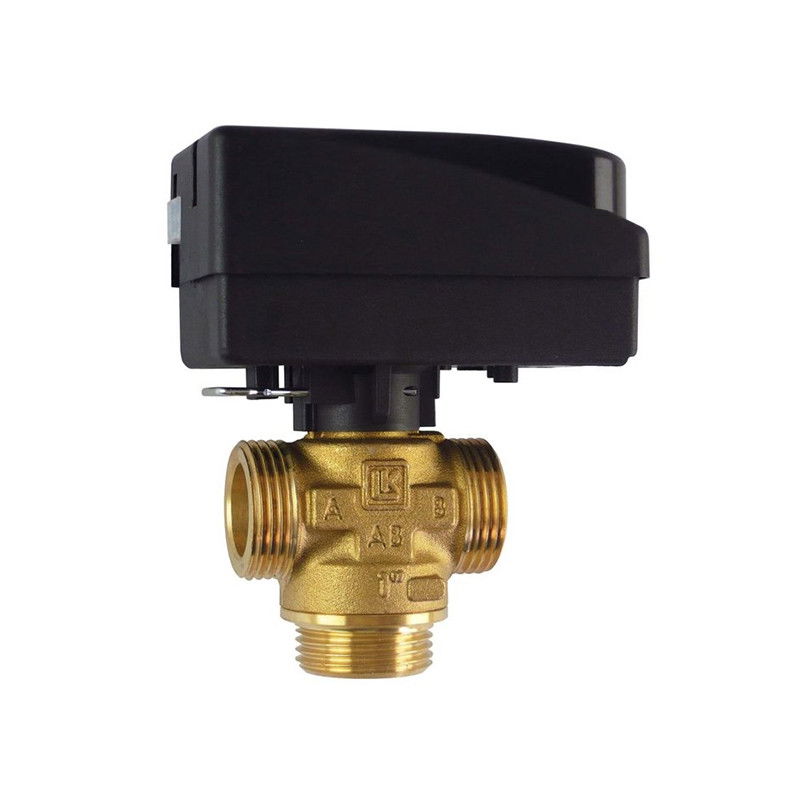

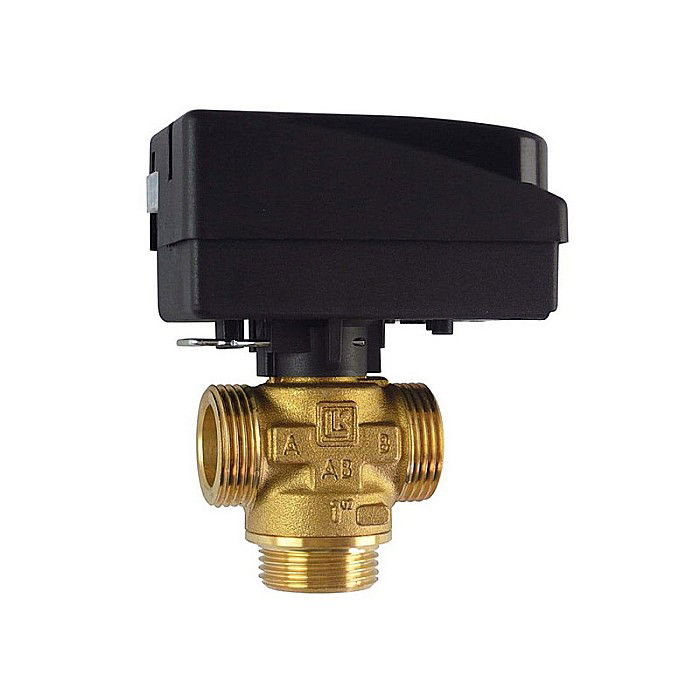

Vana de zonă Regulus LK525 cu 3 căi, DN25 (1″), este echipată cu servomotor și cablu de alimentare de 1 m. Este destinată sistemelor de încălzire sau solare termice care utilizează apă ori lichid antigel. Valoarea Kvs este de 8 m³/h.

Beneficii principale

• Servomotorul permite controlul electric al deschiderii și închiderii vanei.
• Cablu de alimentare de 1 m inclus, cu trei conductoare.
• Diametrul nominal DN25 (1″) și valoarea Kvs de 8 m³/h sunt precizate pentru alegerea și dimensionarea vanei.
• Închiderea și deschiderea lentă limitează efectul produs de diferențele mai mari de presiune.

Utilizare recomandată

Se utilizează în sisteme de încălzire și în sisteme solare termice cu apă sau lichid antigel. Vana nu trebuie instalată cu servomotorul orientat în jos.

Funcționare

Servomotorul necesită neutru, tensiune permanentă și tensiune comutată. Vana este închisă în absența tensiunii de comutare și se deschide complet în 12 secunde de la aplicarea acesteia.

Date tehnice

• Tip produs: vană de zonă cu 3 căi
• Model: LK525
• Diametru nominal: DN25 (1″)
• Valoare Kvs: 8 m³/h
• Alimentare electrică: 230 V, 50 Hz
• Consum de energie: 7 W
• Curent: 30 mA
• Grad de protecție: IP40
• Clasă de protecție electrică: II, conform EN 61140 ed. 2
• Compatibilitate electromagnetică: EN 50130-4
• Temperatura ambiantă de lucru: 1–60 °C
• Lungime cablu de alimentare: 1 m
• Secțiunea cablului de alimentare: 3 × 0,75 mm²
• Presiune maximă de lucru: 10 bar
• Temperatura fluidului fără adaptor: 5–80 °C; până la 90 °C pe termen scurt
• Temperatura fluidului cu adaptor: −15–120 °C; până la 160 °C pe termen scurt
• Rata de scurgere: < 1% Kvs la Δp = 10 m H₂O

Regulus LK525 este o vană de zonă cu 3 căi, cu servomotor și cablu, pentru utilizarea în instalații de încălzire sau solare termice cu apă ori lichid antigel. Datele tehnice relevante pentru selectarea produsului includ diametrul DN25 (1″), Kvs 8 m³/h, presiunea maximă de lucru de 10 bar și limitele de temperatură ale fluidului, în funcție de utilizarea adaptorului.

Întrebări frecvente

În ce sisteme se poate utiliza vana Regulus LK525?
Este destinată sistemelor de încălzire și sistemelor solare termice cu apă sau lichid antigel.

Ce alimentare electrică necesită?
Alimentarea este de 230 V, 50 Hz. Servomotorul necesită neutru, tensiune permanentă și tensiune comutată.

În cât timp se deschide complet?
Vana se deschide complet în 12 secunde de la aplicarea tensiunii de comutare.

Care este presiunea maximă de lucru?
Presiunea maximă de lucru este de 10 bar.

Care sunt limitele de temperatură ale fluidului?
Fără adaptor, intervalul este 5–80 °C, cu până la 90 °C pe termen scurt. Cu adaptor, intervalul este −15–120 °C, cu până la 160 °C pe termen scurt.
